公布日：2023.11.10

申請日：2023.10.07

分類號：C02F1/20(2023.01)I;B08B7/02(2006.01)I;B08B9/087(2006.01)I;B08B9/093(2006.01)I;C02F1/04(2023.01)I;C02F1/10(2023.01)I;C02F101/16(2006.01)N

摘要

本發明涉及污水去氮技術領域，具體涉及污水總氮去除裝置及其去除方法。本發明提供污水總氮去除裝置，包括塔體，所述塔體具有出氣口、與出氣口連接的引氣件和用于泵入或排出污水的進出管。通過氣動力利用組件、壓力閥組件、除垢組件和動力組件的相互配合，實現利用氣流動力而產生高壓氣，利用高壓氣第一通過動力組件使除垢組件改變相對于塔體的方位和從動框相對于塔體的豎向位置，第二推動磁塊一而瞬時縮短其與磁塊二的距離，從而實現敲擊，第三通過泄壓流道與泄壓孔流出，并使毛細管內水上升霧化噴淋，第四在上腔與下腔容積發生變化后，適應性減小或增大壓力閥組件的壓力閾值，提高打開頻率，提高水垢清理效率。

權利要求書

1.污水總氮去除裝置，包括塔體（1），所述塔體（1）具有出氣口（11）、與出氣口（11）連接的引氣件（12）和用于泵入或排出污水的進出管（13）；其特征在于，還包括：氣動力利用組件（2），所述氣動力利用組件（2）包括設置于塔體（1）內的壓力腔（21），所述壓力腔（21）可不斷泵入空氣以逐漸形成高壓空氣；壓力閥組件（3），所述壓力閥組件（3）在壓力腔（21）未達到閾值前為關閉狀態，在達到閾值時為打開狀態；除垢組件（4），包括中空方管（41），所述中空方管（41）內氣密滑動連接有滑塊（43），所述滑塊（43）將中空方管（41）氣密分隔成上腔與下腔，所述中空方管（41）外跟隨滑塊（43）升降設置有從動框（44），所述滑塊（43）與從動框（44）連接有至少一個除硬質水垢件（46），所述除硬質水垢件（46）利用氣壓對塔體（1）內壁形成敲擊力以消除硬質水垢；動力組件（5），所述動力組件（5）提供動力使除硬質水垢件（46）每次敲擊塔體（1）內壁后更新至下一位置；所述氣動力利用組件（2）還包括開設在出氣口（11）與壓力腔（21）之間的缸槽（22），所述缸槽（22）與壓力腔（21）之間形成有隔層（23），所述缸槽（22）內氣密滑動連接有活塞一（26），所述活塞一（26）連接有可使其往復軸向運動的動力件（27），所述缸槽（22）在靠近隔層（23）處開設有進氣孔一（24），所述隔層（23）內開設有進氣孔二（25），且進氣孔一（24）與進氣孔二（25）單向限制氣流向；所述動力件（27）包括轉動設置于出氣口（11）內的風動輪（271），所述風動輪（271）上同軸固接有轉盤（272），所述轉盤（272）的上端偏心處鉸接有連桿（273），所述連桿（273）的另一端與活塞一（26）鉸接；所述動力組件（5）包括主動齒圈（51）、容置槽（52）、主動齒輪（53）、從動齒輪（55）和固定齒圈（56）；所述主動齒圈（51）轉動設置于塔體（1）內頂部并與主動齒輪（53）嚙合，所述容置槽（52）開設在塔體（1）內壁并用于容置主動齒輪（53），所述容置槽（52）內固定設置有用于驅動主動齒輪（53）的步進電機（54），所述固定齒圈（56）固定設置于塔體（1）的內頂端并與從動齒輪（55）嚙合；所述中空方管（41）通過連接塊與主動齒圈（51）固接，所述除硬質水垢件（46）包括開設在滑塊（43）內的壓力流道（461），所述壓力流道（461）具有依次相連的豎直段、過渡段和水平段，所述水平段氣密滑動連接有磁塊一（462），所述磁塊一（462）與水平段內壁固接有彈簧二（463），所述水平段連通有泄壓流道（464）；所述從動框（44）朝向塔體（1）一側固接有缸筒（465），所述缸筒（465）內氣密滑動連接有活塞二（466），所述活塞二（466）內嵌設有與壓力流道（461）相斥設置的磁塊二，所述活塞二（466）與缸筒（465）內壁固接有彈簧三（467），所述活塞二（466）朝向塔體（1）一側固接有敲擊桿（468），所述敲擊桿（468）貫穿缸筒（465）并具有球形端；所述除垢組件（4）還包括轉動設置于中空方管（41）內的雙向絲桿（42），所述滑塊（43）與雙向絲桿（42）螺紋連接，所述滑塊（43）上下端設置有與雙向絲桿（42）連接的密封件（45）；所述除垢組件（4）還包括均勻開設在中空方管（41）朝向塔體（1）一側、單向設置的泄壓孔（47），且其中一個泄壓孔（47）與泄壓流道（464）連通；所述從動框（44）上固接有毛細管（48），所述毛細管（48）由上下連接的硬質段和軟質段構成，且硬質段的上端與泄壓流道（464）位置對應、軟質段的下端延伸至塔體（1）內底部，所述從動框（44）朝向塔體（1）一側且在非缸筒（465）區域設置有若干個軟性刷毛（49）；所述中空方管（41）的下端開設有連接氣孔二并在連接氣孔二處連通有連接氣管（410）；所述壓力閥組件（3）包括開設在塔體（1）內的出氣流道一（31）、閥槽（32）和出氣流道二（33），且出氣流道一（31）與閥槽（32）相通、閥槽（32）與出氣流道二（33）相通，所述閥槽（32）內氣密滑動連接有閥芯（34），所述閥芯（34）的下端通過彈簧一（35）連接有固定架，且閥芯（34）連接有閾值阻力件，所述出氣流道二（33）通過軟管與上腔連通，所述出氣流道二（33）內設置有與步進電機（54）信號連接的氣壓傳感器（38）。

2.根據權利要求1所述的污水總氮去除裝置，其特征在于，所述壓力閥組件（3）還包括與出氣流道二（33）連通的擴容腔（36），所述擴容腔（36）內開設有連接氣孔一（37），所述連接氣孔一（37）通過連接氣管（410）與連接氣孔二相連。

3.根據權利要求2所述的污水總氮去除裝置的去除方法，其特征在于，包括以下步驟：將污水泵入塔體（1）內并進行吹脫－汽提，在此過程中，通過氣動力利用組件（2）、壓力閥組件（3）、除垢組件（4）和動力組件（5）的相互配合對容置槽（52）以下的塔體（1）內壁附著的水垢輪流產生敲擊力、噴水霧和刷除。

發明內容

針對現有技術所存在的上述缺點，本發明提供了污水總氮去除裝置及其去除方法，能夠有效解決現有技術汽提塔噴淋裝置無法消除硬質水垢的問題。

為實現以上目的，本發明通過以下技術方案予以實現：

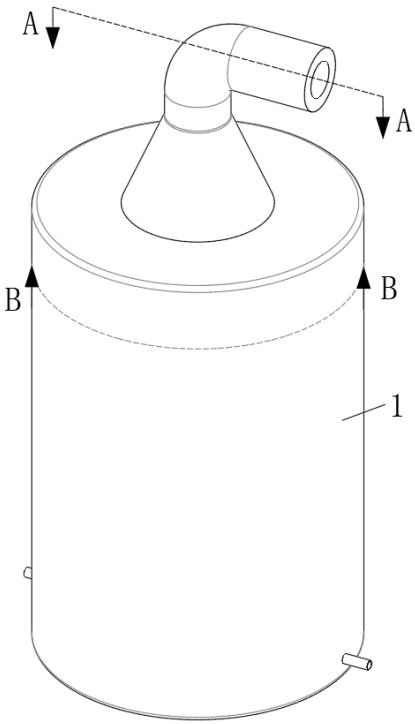

本發明提供污水總氮去除裝置，包括塔體，所述塔體具有出氣口、與出氣口連接的引氣件和用于泵入或排出污水的進出管；

還包括：

氣動力利用組件，所述氣動力利用組件包括設置于塔體內的壓力腔，所述壓力腔不斷泵入空氣以逐漸形成高壓空氣；

壓力閥組件，所述壓力閥組件在壓力腔未達到閾值前為關閉狀態，在達到閾值時為打開狀態；

除垢組件，包括中空方管，所述中空方管內氣密滑動連接有滑塊，所述滑塊將中空方管氣密分隔成上腔與下腔，所述中空方管外跟隨滑塊升降設置有從動框，所述滑塊與從動框連接有至少一個除硬質水垢件，所述除硬質水垢件利用氣壓對塔體內壁形成敲擊力以消除硬質水垢；

動力組件，所述動力組件提供動力使除硬質水垢件每次敲擊塔體內壁后更新至下一位置。

進一步地，所述氣動力利用組件還包括開設在出氣口與壓力腔之間的缸槽，所述缸槽與壓力腔之間形成有隔層，所述缸槽內氣密滑動連接有活塞一，所述活塞一連接有使其往復軸向運動的動力件，所述缸槽在靠近隔層處開設有進氣孔一，所述隔層內開設有進氣孔二，且進氣孔一與進氣孔二單向限制氣流向。

進一步地，所述動力件包括轉動設置于出氣口內的風動輪，所述風動輪上同軸固接有轉盤，所述轉盤的上端偏心處鉸接有連桿，所述連桿的另一端與活塞一鉸接。

進一步地，所述動力組件包括主動齒圈、容置槽、主動齒輪、從動齒輪、固定齒圈；

所述主動齒圈轉動設置于塔體內頂部并與主動齒輪嚙合，所述容置槽開設在塔體內壁并用于容置主動齒輪，所述容置槽內固定設置有用于驅動主動齒輪的步進電機，所述固定齒圈固定設置于塔體的內頂端并與從動齒輪嚙合。

進一步地，所述中空方管通過連接塊與主動齒圈固接，所述除硬質水垢件包括開設在滑塊內的壓力流道，所述壓力流道具有依次相連的豎直段、過渡段和水平段，所述水平段氣密滑動連接有磁塊一，所述磁塊一與水平段內壁固接有彈簧二，所述水平段連通有泄壓流道；

所述從動框朝向塔體一側固接有缸筒，所述缸筒內氣密滑動連接有活塞二，所述活塞二內嵌設有與壓力流道相斥設置的磁塊二，所述活塞二與缸筒內壁固接有彈簧三，所述活塞二朝向塔體一側固接有敲擊桿，所述敲擊桿貫穿缸筒并具有球形端。

進一步地，所述除垢組件還包括轉動設置于中空方管內的雙向絲桿，所述滑塊與雙向絲桿螺紋連接，所述滑塊上下端設置有與雙向絲桿連接的密封件；

所述除垢組件還包括均勻開設在中空方管朝向塔體一側、單向設置的泄壓孔，且其中一個泄壓孔與泄壓流道連通；

所述從動框上固接有毛細管，所述毛細管由上下連接的硬質段和軟質段構成，且硬質段的上端與泄壓流道位置對應、軟質段的下端延伸至塔體內底部，所述從動框朝向塔體一側且在非缸筒區域設置有若干個軟性刷毛。

進一步地，所述中空方管的下端開設有連接氣孔二并在連接氣孔二處連通有連接氣管；

所述壓力閥組件包括開設在塔體內的出氣流道一、閥槽、出氣流道二，且出氣流道一與閥槽相通、閥槽與出氣流道二相通，所述閥槽內氣密滑動連接有閥芯，所述閥芯的下端通過彈簧一連接有固定架，且閥芯連接有閾值阻力件，所述出氣流道二通過軟管與上腔連通，所述出氣流道二內設置有與步進電機信號連接的氣壓傳感器。

進一步地，所述壓力閥組件還包括與出氣流道二連通的擴容腔，所述擴容腔內開設有連接氣孔一，所述連接氣孔一通過連接氣管與連接氣孔二相連。

使用污水總氮去除裝置的污水總氮去除方法，包括以下步驟：將污水泵入塔體內并進行吹脫－汽提，在此過程中，通過氣動力利用組件、壓力閥組件、除垢組件和動力組件的相互配合對容置槽以下的塔體內壁附著的水垢輪流產生敲擊力、噴水霧和刷除。

本發明提供的技術方案，與已知的現有技術相比，具有如下有益效果：

通過氣動力利用組件、壓力閥組件、除垢組件和動力組件的相互配合，實現利用氣流動力而產生高壓氣，利用高壓氣第一通過動力組件使除垢組件改變相對于塔體的方位和從動框相對于塔體的豎向位置，第二推動磁塊一而瞬時縮短其與磁塊二的距離，從而實現敲擊，第三通過泄壓流道與泄壓孔流出，并使毛細管內水上升霧化噴淋，第四在上腔與下腔容積發生變化后，適應性減小或增大壓力閥組件的壓力閾值，提高打開頻率，提高水垢清理效率。

（發明人：紀偉潔;孫森林;馬繼華;王晶瑩）
