公布日：2023.11.10
申請日：2023.10.08
分類號：C02F1/78(2023.01)I;C02F1/48(2023.01)I;B01F31/60(2022.01)I
摘要
本發明公開了一種磁化污水處理裝置，包括支架和設置在支架上方的處理罐，所述支架的側面固定有支板，所述支板的頂部固定有臭氧罐，所述臭氧罐與處理罐之間通過導管連通，本發明涉及污水處理技術領域。該磁化污水處理裝置，通過延伸軸帶動空心軸轉動，進而使得整個豎桿轉動，同時旋軸隨空心軸轉動，在豎桿在轉動過程中，使得貼合輪沿環形導軌上的環形槽轉動，進而使得穿軸轉動，在第一傘齒輪和第二傘齒輪的配合下帶動旋軸進行自轉，進而使得攪拌槳隨空心軸整體移動的過程中還能隨旋軸進行自轉，同時驅動組件的設置，還能實現攪拌槳能實現左右往復運動，使得攪拌槳運動軌跡多樣化，加快了臭氧的混合效率。
權利要求書

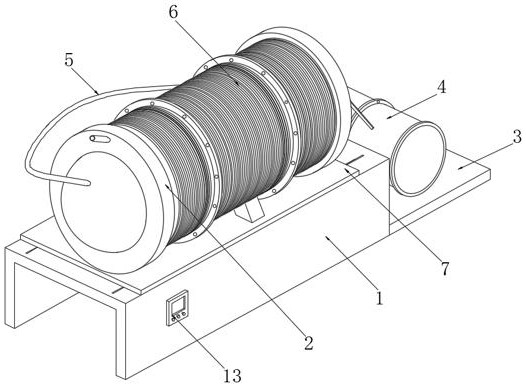

1.一種磁化污水處理裝置，包括支架（1）和設置在支架（1）上方的處理罐（2），所述支架（1）的側面固定有支板（3），所述支板（3）的頂部固定有臭氧罐（4），所述臭氧罐（4）與處理罐（2）之間通過導管（5）連通，所述處理罐（2）的表面纏繞固定有通電螺旋線圈（6），其特征在于：所述支架（1）的頂部滑動安裝有滑板（7），所述處理罐（2）固定在滑板（7）的上方，所述處理罐（2）上設置有用于實現臭氧與污水混合的混合攪拌組件（8）；所述混合攪拌組件（8）包括固定在處理罐（2）一側的雙頭電機（81），所述雙頭電機（81）的輸出軸一端固定有延伸至處理罐（2）內部的延伸軸（82），所述延伸軸（82）的表面套設有空心軸（83），所述空心軸（83）的表面轉動安裝有旋軸（84），所述旋軸（84）至少設置有三個，所述旋軸（84）的表面固定有攪拌槳（85），所述攪拌槳（85）的表面固定有破碎凸起（86），所述空心軸（83）與處理罐（2）之間設置有帶動攪拌槳（85）進行自轉的傳動機構（87），所述空心軸（83）與處理罐（2）之間還設置有帶動空心軸（83）左右移動的驅動組件（88），所述雙頭電機（81）與支架（1）之間設置有帶動滑板（7）左右往復滑動的推動組件（89）。
2.根據權利要求1所述的一種磁化污水處理裝置，其特征在于：所述傳動機構（87）包括固定在空心軸（83）表面的豎桿（871），所述豎桿（871）的表面貫穿轉動有穿軸（872），所述穿軸（872）的表面轉動有貼合輪（873），所述處理罐（2）的內壁滑動安裝有環形導軌（874），所述環形導軌（874）至少設置有三個，中間所述環形導軌（874）的兩側均轉動有轉動環（8710），兩側所述環形導軌（874）的內側也轉動有轉動環（8710），相鄰兩個所述轉動環（8710）之間通過連桿（875）固定，所述環形導軌（874）的內壁開設有與貼合輪（873）相適配的環形槽（876），所述貼合輪（873）的表面固定有摩擦環（877），所述穿軸（872）的表面固定有第一傘齒輪（878），所述旋軸（84）的表面固定有與第一傘齒輪（878）相嚙合的第二傘齒輪（879），所述豎桿（871）的表面設置有對環形槽（876）進行疏通防堵的疏通組件（9）。
3.根據權利要求2所述的一種磁化污水處理裝置，其特征在于：所述疏通組件（9）包括固定在豎桿（871）表面的凸桿（91），所述凸桿（91）的表面固定有兩個對稱設置的折型推板（92），兩個所述折型推板（92）分布在貼合輪（873）的兩側，所述折型推板（92）的端部固定有潤滑層（93）。
4.根據權利要求2所述的一種磁化污水處理裝置，其特征在于：所述驅動組件（88）包括固定在空心軸（83）表面的接觸桿（881），所述接觸桿（881）的一端與其中一個連桿（875）的表面固定，所述處理罐（2）的表面通過斜撐桿（882）固定有環體（883），所述環體（883）的側面開設有缺口槽（884），所述處理罐（2）的內壁固定有固定環（885），所述固定環（885）與左側環形導軌（874）之間固定有復位彈簧（886）。
5.根據權利要求4所述的一種磁化污水處理裝置，其特征在于：所述接觸桿（881）與環體（883）的側面接觸，所述環體（883）與空心軸（83）的圓心重合。
6.根據權利要求1所述的一種磁化污水處理裝置，其特征在于：所述推動組件（89）包括固定在雙頭電機（81）輸出軸另一端的擠壓桿（891），所述支架（1）的頂部固定有圓柱體（892），所述圓柱體（892）的一端固定有與擠壓桿（891）配合使用的光滑半球體（893），所述支架（1）的頂部固定有彈簧塊（894），所述彈簧塊（894）與滑板（7）之間固定有歸位彈簧（895）。
7.根據權利要求1所述的一種磁化污水處理裝置，其特征在于：所述處理罐（2）的表面連通有進水管（10），所述處理罐（2）的下方連通有出水管（11），所述出水管（11）的一端依次貫穿滑板（7）、支架（1），所述支架（1）的上方開設有與出水管（11）相適配的條形槽（12），所述支架（1）的前方固定有控制器（13）。
8.根據權利要求1所述的一種磁化污水處理裝置，其特征在于：所述延伸軸（82）的表面固定有限位棱（14），所述空心軸（83）的內壁開設有與限位棱（14）相適配的限位槽（15）。
發明內容
針對現有技術的不足，本發明提供了一種磁化污水處理裝置，解決了上述背景技術提到的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種磁化污水處理裝置，包括支架和設置在支架上方的處理罐，所述支架的側面固定有支板，所述支板的頂部固定有臭氧罐，所述臭氧罐與處理罐之間通過導管連通，所述處理罐的表面纏繞固定有通電螺旋線圈，所述支架的頂部滑動安裝有滑板，所述處理罐固定在滑板的上方，所述處理罐上設置有用于實現臭氧與污水混合的混合攪拌組件；所述混合攪拌組件包括固定在處理罐一側的雙頭電機，所述雙頭電機的輸出軸一端固定有延伸至處理罐內部的延伸軸，所述延伸軸的表面套設有空心軸，所述空心軸的表面轉動安裝有旋軸，所述旋軸至少設置有三個，所述旋軸的表面固定有攪拌槳，所述攪拌槳的表面固定有破碎凸起，所述空心軸與處理罐之間設置有帶動攪拌槳進行自轉的傳動機構，所述空心軸與處理罐之間還設置有帶動空心軸左右移動的驅動組件，所述雙頭電機與支架之間設置有帶動滑板左右往復滑動的推動組件。
優選的，所述傳動機構包括固定在空心軸表面的豎桿，所述豎桿的表面貫穿轉動有穿軸，所述穿軸的表面轉動有貼合輪，所述處理罐的內壁滑動安裝有環形導軌，所述環形導軌至少設置有三個，中間所述環形導軌的兩側均轉動有轉動環，兩側所述環形導軌的內側也轉動有轉動環，相鄰兩個所述轉動環之間通過連桿固定，所述環形導軌的內壁開設有與貼合輪相適配的環形槽，所述貼合輪的表面固定有摩擦環，所述穿軸的表面固定有第一傘齒輪，所述旋軸的表面固定有與第一傘齒輪相嚙合的第二傘齒輪，所述豎桿的表面設置有對環形槽進行疏通防堵的疏通組件。
優選的，所述疏通組件包括固定在豎桿表面的凸桿，所述凸桿的表面固定有兩個對稱設置的折型推板，兩個折型推板分布在貼合輪的兩側，所述折型推板的端部固定有潤滑層。
優選的，所述驅動組件包括固定在空心軸表面的接觸桿，所述接觸桿的一端與其中一個連桿的表面固定，所述處理罐的表面通過斜撐桿固定有環體，所述環體的側面開設有缺口槽，所述處理罐的內壁固定有固定環，所述固定環與左側環形導軌之間固定有復位彈簧。
優選的，所述接觸桿與環體的側面接觸，所述環體與空心軸的圓心重合。
優選的，所述推動組件包括固定在雙頭電機輸出軸另一端的擠壓桿，所述支架的頂部固定有圓柱體，所述圓柱體的一端固定有與擠壓桿配合使用的光滑半球體，所述支架的頂部固定有彈簧塊，所述彈簧塊與滑板之間固定有歸位彈簧。
優選的，所述處理罐的表面連通有進水管，所述處理罐的下方連通有出水管，所述出水管的一端依次貫穿滑板、支架，所述支架的上方開設有與出水管相適配的條形槽，所述支架的前方固定有控制器。
優選的，所述延伸軸的表面固定有限位棱，所述空心軸的內壁開設有與限位棱相適配的限位槽。
本發明提供了一種磁化污水處理裝置。與現有技術相比具備以下有益效果：該磁化污水處理裝置，通過延伸軸帶動空心軸轉動，進而使得整個豎桿轉動，同時旋軸隨空心軸轉動，在豎桿在轉動過程中，使得貼合輪沿環形導軌上的環形槽轉動，進而使得穿軸轉動，在第一傘齒輪和第二傘齒輪的配合下帶動旋軸進行自轉，進而使得攪拌槳隨空心軸整體移動的過程中還能隨旋軸進行自轉，同時驅動組件的設置，還能實現攪拌槳能實現左右往復運動，使得攪拌槳運動軌跡多樣化，加快了臭氧的混合效率，同時推動組件的設置，使得整個處理罐能左右往復抖動，進而使得其內部的污水能得到震蕩，進一步提高臭氧在投入后的混合效率，臭氧與污水能混合更加充分，減少混合時間，提高污水的處理效率，整個過程只需一個雙軸電機驅動即可，不需要大量電器元件，使用成本低，其中疏通組件的設置，有效避免了環形槽內的雜質影響貼合輪的轉動，使得攪拌槳能順利自轉，避免卡死現象發生。
（發明人：蓋樹光;劉玉濤;李忠華;周文祥）
