公布日：2023.12.26
申請日：2023.09.24
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/02(2023.01)N;C02F1/28(2023.01)N;C02F1/48(2023.01)N
摘要
本發明公開了一種彩涂卷脫脂廢水處理系統，包括凈水處理罐，凈水處理罐內設置有用于廢渣吸附的篩渣結構，且在凈水處理罐內配合篩渣結構形成水道結構。本發明在凈水處理罐內設置多級篩濾廢渣的篩渣結構，通過三個一級篩道、二級篩道和三級篩道及其配合的濾板，依次進行廢渣的篩除，使得廢水里非溶質廢渣被高效的多級篩濾，之后的廢水凈化處理中加入的藥不會被額外的大量消耗，也改善鐵和氫氧化鐵渣在流動中削磨處理系統零件內壁的問題，提高后續脫脂廢水處理的效果，降低處理難度；設計篩渣結構的形狀和布置位置，在凈水處理罐內形成水道結構，進行大面積增減壓的吸附廢渣，合理設計吸附環境，涌動廢渣分級吸附的留在篩渣結構內。
權利要求書

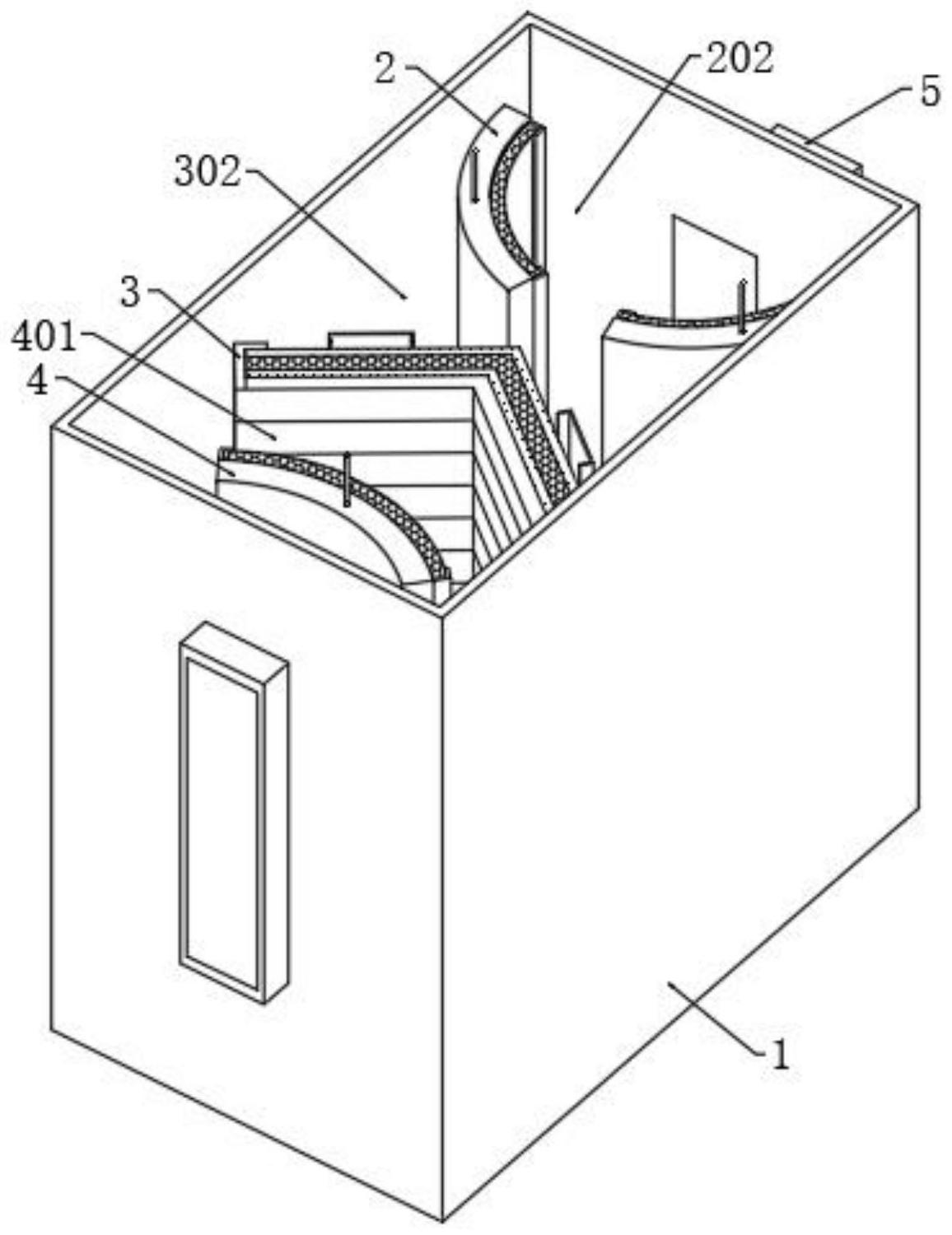

1.一種彩涂卷脫脂廢水處理系統，包括凈水處理罐(1)，其特征在于：所述凈水處理罐(1)內設置有用于廢渣吸附的篩渣結構，且在凈水處理罐(1)內配合篩渣結構形成水道結構，用于涌動廢渣分級吸附的留在篩渣結構上；篩渣結構，順著廢水方向依次包括一級篩道(2)、二級篩道(3)和三級篩道(4)，三個篩道上可拆式安裝有鏤空的濾板，用于多級篩除廢水中的廢渣；濾板：配合一級篩道(2)的磁力發熱裝置來直接吸附鐵渣和粘附乳濁油漂浮物包覆的氫氧化鐵渣，并發熱散開凝聚的乳濁油漂浮聚塊，留出吸附空間給鐵渣和氫氧化鐵渣；配合二級篩道(3)全面阻留廢渣進行吸附；配合三級篩道(4)進行廢水中殘留廢渣的吸附。
2.根據權利要求1所述的彩涂卷脫脂廢水處理系統，其特征在于：所述濾板上與一級篩道(2)、二級篩道(3)和三級篩道(4)相對應的位置依次布置第一吸附片(6)、第二吸附片(8)和第三吸附片(9)。
3.根據權利要求2所述的彩涂卷脫脂廢水處理系統，其特征在于：所述一級篩道(2)包括兩個對稱布置在凈水處理罐(1)內壁兩側的吸附盤(201)，所述吸附盤(201)內設置有電磁鐵(2012)，兩個吸附盤(201)相向的側面上分別連接第一吸附片(6)，在所述吸附盤(201)相向的壁面上鑲嵌銅板(2013)來間隔電磁鐵(2012)和第一吸附片(6)，所述電磁鐵(2012)工作發熱向外傳導，在第一吸附片(6)進行廢渣吸附的同時熱散開凝聚的乳濁油漂浮聚塊。
4.根據權利要求3所述的彩涂卷脫脂廢水處理系統，其特征在于：所述一級篩道(2)包括密封殼(2011)，所述密封殼(2011)內部插放電磁鐵(2012)，所述銅板(2013)固定鑲嵌在密封殼(2011)的壁面上。
5.根據權利要求4所述的彩涂卷脫脂廢水處理系統，其特征在于：所述密封殼(2011)的邊沿兩側均固定連接有L型折彎板，形成匚型的第一掛板(2014)，所述第一吸附片(6)設置為鏤空的蜂窩狀活性炭板，為矩形板狀結構，從上到下的滑動插接于第一掛板(2014)內進行卡持。
6.根據權利要求3所述的彩涂卷脫脂廢水處理系統，其特征在于：所述二級篩道(3)包括兩端密封接觸凈水處理罐(1)內壁的攔板(301)，攔板(301)的中部設置為網狀結構，形成通水的網板(3011)，且在兩端固定連接有L型的折彎板，兩個折彎板形成朝向一級篩道(2)的匚狀第二掛板(3012)，所述第二吸附片(8)從上到下的滑動插接于第二掛板(3012)內卡持。
7.根據權利要求6所述的彩涂卷脫脂廢水處理系統，其特征在于：所述第二吸附片(8)沿著水流流動方向依次包括吸附棉層(801)、活性炭層(802)和濾棉層(803)；吸附棉層(801)朝向一級篩道(2)的側面設置有拉絲絨面(8011)，且在吸附棉層(801)上開設若干個導孔(8012)，呈豎排間隔布置；濾棉層(803)上開設若干個錯位孔(8031)，呈豎排間隔布置，且與導孔(8012)的位置錯開，讓水流在通過導孔(8012)留出時，錯位流出水液。
8.根據權利要求6所述的彩涂卷脫脂廢水處理系統，其特征在于：所述三級篩道(4)對應一級篩道(2)的篩濾部件也包括所述吸附盤(201)，且吸附盤(201)設置為一個，固定連接于凈水處理罐(1)的中間，豎立布置，兩側留有排水空間，且布置吸附盤面朝向攔板(301)。
9.根據權利要求8所述的彩涂卷脫脂廢水處理系統，其特征在于：所述濾板包括T型的連接片(7)，連接片(7)設置為布片或者橡膠片，在連接片(7)的T型頭兩端通過線縫連接兩個第一吸附片(6)的底部邊沿，所述連接片(7)的T型尾部通過線縫連接吸附棉層(801)的中部底端邊沿。
10.根據權利要求1-9任一項所述的彩涂卷脫脂廢水處理系統，其特征在于：所述水道結構包括：連接在凈水處理罐(1)側壁的接水管道(5)，接水管道(5)的接口連通送水管(12)；所述一級篩道(2)里的吸附盤(201)設置為弧形結構，兩個吸附盤(201)的弧形內側相向，并布置兩個吸附盤(201)朝向接水管道(5)的頭部固定連接于凈水處理罐(1)的內壁上，在兩個吸附盤(201)內形成攏聚腔(202)，攏聚腔(202)順著水流方向依次包括開口逐漸變小的第一進口(203)和第一出口(204)；所述攔板(301)呈三角錐狀結構，所述第二吸附片(8)相應設置為三角錐狀，且錐頭朝向第一出口(204)，用來分流減壓廢水流；在所述攔板(301)的兩側形成接渣腔(302)，并在攔板(301)后部的錐形內側位置形成排水腔(303)；所述三級篩道(4)的吸附盤(201)設置為弧形結構，且外弧面朝向排水腔(303)，布置第三吸附片(9)位于外弧面上，在第三吸附片(9)的兩側形成弧形開口腔(401)，弧形開口腔(401)的兩側留有通口(402)；所述接水管道(5)從上到下依次包括送水接口(501)和底沖接口(502)，底沖接口(502)位于凈水處理罐(1)的底部，布置底沖接口(502)的底部邊沿與凈水處理罐(1)的內底面齊平；所述送水管(12)的一端對應送水接口(501)和底沖接口(502)依次設置有第一接水管(1201)和第二接水管(1202)；所述攔板(301)兩端的第二掛板(3012)外壁上分別固定連接有上流引導盤(10)，上流引導盤(10)包括相連通的豎盤(1001)和橫盤(1003)，橫盤(1003)一端通過連接板固定連接第二掛板(3012)，所述豎盤(1001)間隔靠近第二吸附片(8)側邊的中部，設置豎盤(1001)寬度不超過第二吸附片(8)的側邊寬度一半；所述橫盤(1003)設置為L型結構，在橫盤(1003)底部形成橫槽(1004)，所述豎盤(1001)設置為L型結構，內側形成連通橫槽(1004)的豎槽(1002)，共同形成引導廢渣向上的上流引導槽(11)。
發明內容
本發明的目的在于提供一種廢渣篩濾的彩涂卷脫脂廢水處理系統，以解決上述背景技術中提出的廢渣影響水處理的問題。
為實現上述目的，本發明提供如下技術方案：一種彩涂卷脫脂廢水處理系統，包括凈水處理罐，所述凈水處理罐內設置有用于廢渣吸附的篩渣結構，且在凈水處理罐內配合篩渣結構形成水道結構，用于涌動廢渣分級吸附的留在篩渣結構上；
篩渣結構，順著廢水方向依次包括一級篩道、二級篩道和三級篩道，三個篩道上可拆式安裝有鏤空的濾板，用于多級篩除廢水中的廢渣；
濾板：配合一級篩道的磁力發熱裝置來直接吸附鐵渣和粘附乳濁油漂浮物包覆的氫氧化鐵渣，并發熱散開凝聚的乳濁油漂浮聚塊，留出吸附空間給鐵渣和氫氧化鐵渣；配合二級篩道全面阻留廢渣進行吸附；配合三級篩道進行廢水中殘留廢渣的吸附。
作為本發明所述彩涂卷脫脂廢水處理系統的一種可選方案，其中：所述濾板上與一級篩道、二級篩道和三級篩道相對應的位置依次布置第一吸附片、第二吸附片和第三吸附片。
作為本發明所述彩涂卷脫脂廢水處理系統的一種可選方案，其中：所述一級篩道包括兩個對稱布置在凈水處理罐內壁兩側的吸附盤，所述吸附盤內設置有電磁鐵，兩個吸附盤相向的側面上分別連接第一吸附片，在所述吸附盤相向的壁面上鑲嵌銅板來間隔電磁鐵和第一吸附片，所述電磁鐵工作發熱向外傳導，在第一吸附片進行廢渣吸附的同時熱散開凝聚的乳濁油漂浮聚塊。
作為本發明所述彩涂卷脫脂廢水處理系統的一種可選方案，其中：所述一級篩道包括密封殼，所述密封殼內部插放電磁鐵，所述銅板固定鑲嵌在密封殼的壁面上。
作為本發明所述彩涂卷脫脂廢水處理系統的一種可選方案，其中：所述密封殼的邊沿兩側均固定連接有L型折彎板，形成匚型的第一掛板，所述第一吸附片設置為鏤空的蜂窩狀活性炭板，為矩形板狀結構，從上到下的滑動插接于第一掛板內進行卡持。
作為本發明所述彩涂卷脫脂廢水處理系統的一種可選方案，其中：所述二級篩道包括兩端密封接觸凈水處理罐內壁的攔板，攔板的中部設置為網狀結構，形成通水的網板，且在兩端固定連接有L型的折彎板，兩個折彎板形成朝向一級篩道的匚狀第二掛板，所述第二吸附片從上到下的滑動插接于第二掛板內卡持。
作為本發明所述彩涂卷脫脂廢水處理系統的一種可選方案，其中：所述第二吸附片沿著水流流動方向依次包括吸附棉層、活性炭層和濾棉層；
吸附棉層朝向一級篩道的側面設置有拉絲絨面，且在吸附棉層上開設若干個導孔，呈豎排間隔布置；
濾棉層上開設若干個錯位孔，呈豎排間隔布置，且與導孔的位置錯開，讓水流在通過導孔留出時，錯位流出水液。
作為本發明所述彩涂卷脫脂廢水處理系統的一種可選方案，其中：所述三級篩道對應一級篩道的篩濾部件也包括所述吸附盤，且吸附盤設置為一個，固定連接于凈水處理罐的中間，豎立布置，兩側留有排水空間，且布置吸附盤面朝向攔板。
作為本發明所述彩涂卷脫脂廢水處理系統的一種可選方案，其中：所述濾板包括T型的連接片，連接片設置為布片或者橡膠片，在連接片的T型頭兩端通過線縫連接兩個第一吸附片的底部邊沿，所述連接片的T型尾部通過線縫連接吸附棉層的中部底端邊沿。
作為本發明所述彩涂卷脫脂廢水處理系統的一種可選方案，其中：所述水道結構包括：連接在凈水處理罐側壁的接水管道，接水管道的接口連通送水管；
所述一級篩道里的吸附盤設置為弧形結構，兩個吸附盤的弧形內側相向，并布置兩個吸附盤朝向接水管道的頭部固定連接于凈水處理罐的內壁上，在兩個吸附盤內形成攏聚腔，攏聚腔順著水流方向依次包括開口逐漸變小的第一進口和第一出口；
所述攔板呈三角錐狀結構，所述第二吸附片相應設置為三角錐狀，且錐頭朝向第一出口，用來分流減壓廢水流；在所述攔板的兩側形成接渣腔，并在攔板后部的錐形內側位置形成排水腔；
所述三級篩道的吸附盤設置為弧形結構，且外弧面朝向排水腔，布置第三吸附片位于外弧面上，在第三吸附片的兩側形成弧形開口腔，弧形開口腔的兩側留有通口；
所述接水管道從上到下依次包括送水接口和底沖接口，底沖接口位于凈水處理罐的底部，布置底沖接口的底部邊沿與凈水處理罐的內底面齊平；所述送水管的一端對應送水接口和底沖接口依次設置有第一接水管和第二接水管；
所述攔板兩端的第二掛板外壁上分別固定連接有上流引導盤，上流引導盤包括相連通的豎盤和橫盤，橫盤一端通過連接板固定連接第二掛板，所述豎盤間隔靠近第二吸附片側邊的中部，設置豎盤寬度不超過第二吸附片的側邊寬度一半；
所述橫盤設置為L型結構，在橫盤底部形成橫槽，所述豎盤設置為L型結構，內側形成連通橫槽的豎槽，共同形成引導廢渣向上的上流引導槽。
與現有技術相比，本發明的有益效果：
1、該彩涂卷脫脂廢水處理系統，在凈水處理罐內設置多級篩濾廢渣的篩渣結構，通過三個一級篩道、二級篩道和三級篩道及其配合的濾板，依次進行廢渣的篩除，使得廢水里非溶質廢渣(鐵和氫氧化鐵渣)被高效的多級篩濾，之后的廢水凈化處理中加入的藥不會被額外的大量消耗，也改善鐵和氫氧化鐵渣在流動中削磨處理系統零件內壁的問題，提高后續脫脂廢水處理的效果，降低處理難度；
2、該彩涂卷脫脂廢水處理系統，設計篩渣結構的形狀和布置位置，在凈水處理罐內形成水道結構，進行大面積增減壓的吸附廢渣，合理設計吸附環境，涌動廢渣分級吸附的留在篩渣結構內；
3、該彩涂卷脫脂廢水處理系統，配合整個篩渣結構下水道結構，采取上下分開的接水口進行輸水，輸送廢水的同時將夾角邊沿處聚沉的廢渣沖走，同時采取上流引導盤來對全面阻濾處的聚沉廢渣進行向上引導，改善多邊不規則設計的篩渣結構內廢渣容易在夾角邊沿處聚沉的問題，提高廢渣處理的效果。
（發明人：楊漢忠;陳曉斌;楊金龍）
