公布日：2023.01.31
申請日：2022.10.17
分類號：C02F11/122(2019.01)I;B66F3/24(2006.01)I;B66F3/25(2006.01)I
摘要
本發明公開了一種用于立式污泥壓榨設備的多級缸升降裝置，包括升降裝置本體，該升降裝置本體又包括升降機構和壓濾室料倉組件，其中升降機構包括托板組件和多級液壓缸，壓濾室料倉組件包括有容納升降機構的壓濾室，該壓濾室空腔壁面光滑，托板組件沿壓濾室空腔壁面往復滑動，本發明采用多級液壓缸相對于單級液壓缸，可以最大程度上增加立式壓榨設備的空間利用率，多級液壓缸的頂端法蘭與托板組件底部設置為凹槽連接，使升降機構的受力點和支撐點從兩端變成一端和中點，極大改善了升降機構的受力狀態，同時，凹槽設計使多級液壓缸的安裝法蘭集成安裝到料倉底部進一步縮短了受力點到支撐點的距離，讓裝置整體結構更加穩定。
權利要求書

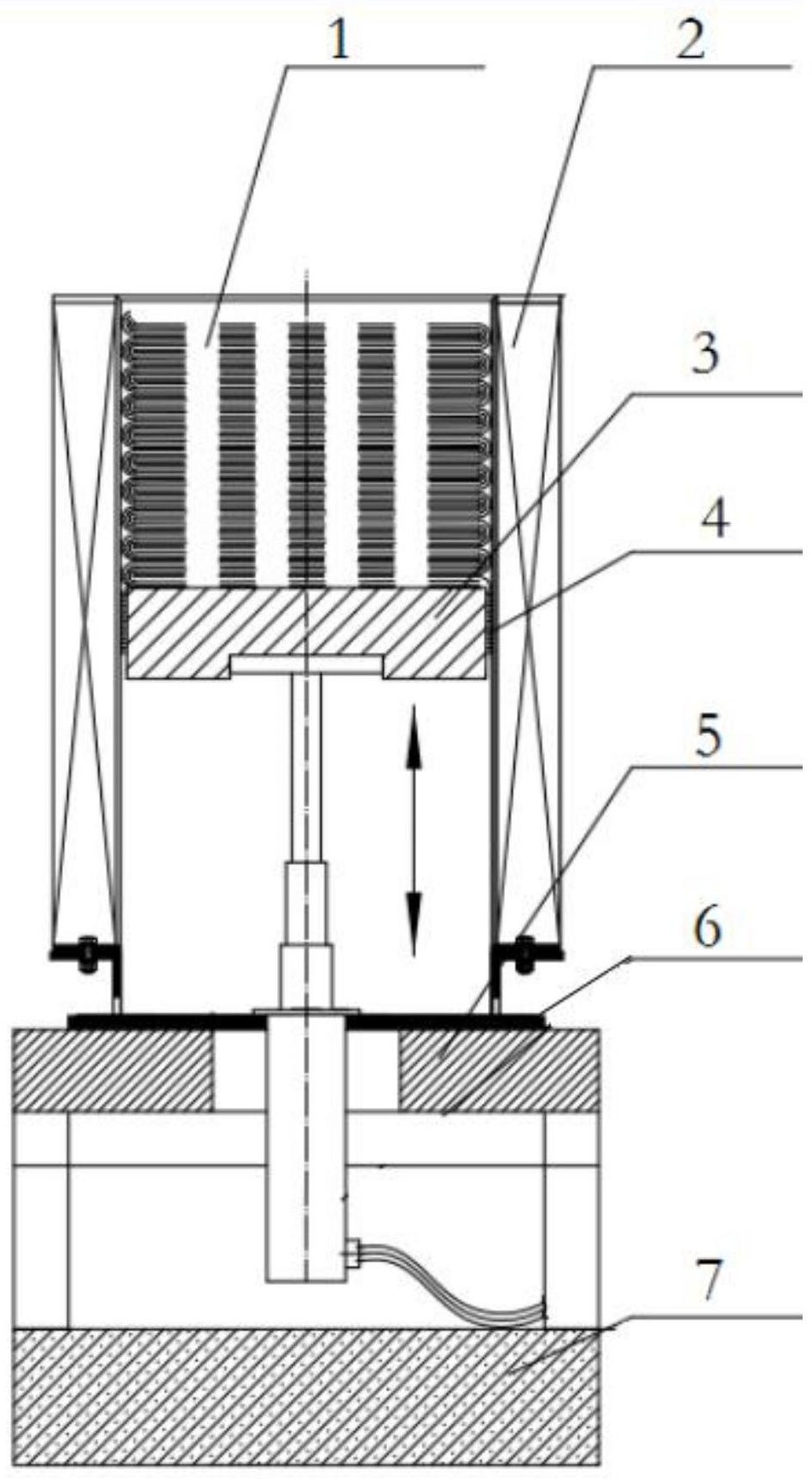

1.一種用于立式污泥壓榨設備的多級缸升降裝置，其特征在于，包括：升降裝置本體，所述升降裝置本體包括升降機構(3)和壓濾室料倉組件；所述升降機構(3)包括托板組件和為升降機構(3)提供推力的多級液壓缸(36)，所述托板組件底部設置有一凹槽，所述多級液壓缸(36)的頂端法蘭與所述凹槽底部連接；所述壓濾室料倉組件設置于混凝土基礎(7)上方，所述壓濾室料倉組件包括壓濾室(4)，所述壓濾室(4)有容納升降機構(3)的空腔，所述壓濾室(4)空腔壁面光滑，所述托板組件沿所述壓濾室(4)空腔壁面往復滑動。
2.根據權利要求1所述的一種用于立式污泥壓榨設備的多級缸升降裝置，其特征在于，所述托板組件包括接布板(34)、加強板和支撐底板(35)，所述加強板設置于所述托板組件四周，所述加強板兩端分別連接接布板(34)和支撐底板(35)，所述支撐底板(35)設置有一通孔，所述多級液壓缸(36)的頂端法蘭穿過該通孔連接所述接布板(34)。
3.根據權利要求1所述的一種用于立式污泥壓榨設備的多級缸升降裝置，其特征在于，所述托板組件外緣與所述空腔壁面的間隙不超過2mm。
4.根據權利要求2所述的一種用于立式污泥壓榨設備的多級缸升降裝置，其特征在于，所述加強板包括短加強板(38)和長加強板(39)，所述接布板(34)與短加強板(38)和長加強板(39)焊接后再與支撐底板(35)焊接成一體。
5.根據權利要求4所述的一種用于立式污泥壓榨設備的多級缸升降裝置，其特征在于，所述托板組件還包括導向滑塊(32)和滑塊安裝板(31)，所述滑塊安裝板(31)連接于所述長加強板(39)，所述導向滑塊(32)連接于所述滑塊安裝板(31)，所述導向滑塊(32)與所述壓濾室(4)壁面滑動接觸。
6.根據權利要求5所述的一種用于立式污泥壓榨設備的多級缸升降裝置，其特征在于，所述導向滑塊(32)與所述壓濾室(4)壁面滑動接觸面設置有多個安裝槽，多個所述安裝槽設置有含碳材質制成的滾珠。
7.根據權利要求2所述的一種用于立式污泥壓榨設備的多級缸升降裝置，其特征在于，所述托板組件四周設置有用于吊裝升降機構(3)的吊起部。
8.根據權利要求7所述的一種用于立式污泥壓榨設備的多級缸升降裝置，其特征在于，所述吊起部包括吊耳(33)，所述吊耳(33)中部呈弧形，所述吊耳(33)兩端分別連接接布板(34)和支撐底板(35)并設置于所述托板組件四周。
9.根據權利要求1所述的一種用于立式污泥壓榨設備的多級缸升降裝置，其特征在于，所述壓濾室料倉組件還包括料倉基座(5)，所述料倉基座(5)設置于所述混凝土基礎(7)上方，所述料倉基座(5)與所述混凝土基礎(7)之間形成可視通道，所述多級液壓缸(36)底部懸空架接于所述可視通道中。
10.根據權利要求1-9中任一項所述的一種用于立式污泥壓榨設備的多級缸升降裝置，其特征在于，還包括PLC控制系統，所述升降裝置本體還包括料位傳感器和液壓閥，所述料位傳感器對污泥的絕對料位實時監測，所述液壓閥調節升降機構(3)在壓濾室(4)中的位置，所述料位傳感器、液壓閥和升降機構(3)均與PLC控制系統電連接。
發明內容
本發明目的在于提供一種用于立式污泥壓榨設備的多級缸升降裝置，通過采用多級液壓缸代替現有技術的單級液壓缸，有效解決了單級油缸平臺高度空間占用量大和設備整體高度空間利用率低的問題，并且通過在托板組件底部設置凹槽，多級液壓缸的頂端法蘭與凹槽底部連接的方式，使升降機構的受力點和支撐點從兩端變成一端和中點，極大改善了受力狀態，同時，凹槽設計使多級液壓缸的安裝法蘭集成安裝到料倉底部進一步縮短了受力點到支撐點的距離，讓裝置整體結構更加穩定。
為達到上述技術目的，本發明通過下述技術方案實現：
一種用于立式污泥壓榨設備的多級缸升降裝置，包括：
升降裝置本體，所述升降裝置本體包括升降機構和壓濾室料倉組件；
所述升降機構包括托板組件和為升降機構提供推力的多級液壓缸，所述托板組件底部設置有一凹槽，所述多級液壓缸的頂端法蘭與所述凹槽底部連接；
所述壓濾室料倉組件設置于混凝土基礎上方，所述壓濾室料倉組件包括壓濾室，所述壓濾室有容納升降機構的空腔，所述壓濾室空腔壁面光滑，所述托板組件沿所述壓濾室空腔壁面往復滑動。
作為所述多級缸升降裝置的進一步技術方案，所述托板組件包括接布板、加強板和支撐底板，所述加強板設置于所述托板組件四周，所述加強板兩端分別連接接布板和支撐底板，所述支撐底板設置有一通孔，所述多級液壓缸的頂端法蘭穿過該通孔連接所述接布板，將多級液壓缸的頂端法蘭與升降裝置本體底部隔離開，避免直接承受壓力而損壞。
作為所述多級缸升降裝置的進一步技術方案，所述托板組件外緣與所述空腔壁面的間隙不超過2mm，使升降機構產生的徑向力完全傳遞到空腔壁面，從而使多級液壓缸的缸體、推桿的徑向受力狀態和密封工況較單級缸得到極大提升。
作為所述多級缸升降裝置的進一步技術方案，所述加強板包括短加強板和長加強板，所述接布板與短加強板和長加強板焊接后再與支撐底板焊接成一體，提高支撐底板和接布板承重強度。
作為所述多級缸升降裝置的進一步技術方案，為保證良好導向的同時大大增加多級液壓缸使用壽命，所述托板組件還包括導向滑塊和滑塊安裝板，所述滑塊安裝板連接于所述長加強板，所述導向滑塊連接于所述滑塊安裝板，所述導向滑塊與所述壓濾室壁面滑動接觸。
作為所述多級缸升降裝置的進一步技術方案，所述導向滑塊與所述壓濾室壁面滑動接觸面設置有多個安裝槽，多個所述安裝槽設置有含碳材質制成的滾珠，進一步降低升降機構受到的摩擦力，并且也能保護空腔壁面提高其使用壽命。
作為所述多級缸升降裝置的進一步技術方案，所述托板組件四周設置有用于吊裝升降機構的吊起部。
作為所述多級缸升降裝置的進一步技術方案，所述吊起部包括吊耳，所述吊耳中部呈弧形，所述吊耳兩端分別連接接布板和支撐底板并設置于所述托板組件四周，便于升降機構的吊裝運輸，也能進一步增強支撐底板和接布板承重強度。
作為所述多級缸升降裝置的進一步技術方案，所述壓濾室料倉組件還包括料倉基座，所述料倉基座設置于所述混凝土基礎上方，所述料倉基座與所述混凝土基礎之間形成可視通道，所述多級液壓缸底部懸空架接于所述可視通道中，便于巡檢和拆裝維護。
作為所述多級缸升降裝置的進一步技術方案，為提高裝置的自動化程度，所述多級缸升降裝置還包括PLC控制系統，所述升降裝置本體還包括料位傳感器和液壓閥，所述料位傳感器對污泥的絕對料位實時監測，所述液壓閥調節升降機構在壓濾室中的位置，所述料位傳感器、液壓閥和升降機構均與PLC控制系統電連接。
從以上技術方案可以看出，可以看出本申請?zhí)峁┑囊环N用于立式污泥壓榨設備的多級缸升降裝置，包括升降裝置本體，該升降裝置本體又包括升降機構和壓濾室料倉組件，其中升降機構包括托板組件和用于代替現有技術中單級液壓缸的多級液壓缸，多級液壓缸相對于采用單級液壓缸，可以最大程度上增加立式壓榨設備的空間利用率，多級液壓缸的頂端法蘭與托板組件底部設置的凹槽連接，使升降機構的受力點和支撐點從兩端變成一端和中點，極大改善了升降機構的受力狀態，同時，凹槽設計使多級液壓缸的安裝法蘭集成安裝到料倉底部進一步縮短了受力點到支撐點的距離，讓裝置整體結構更加穩定，而壓濾室料倉組件設置于混凝土基礎上方，壓濾室料倉組件中設置的壓濾室有容納升降機構的空腔，該壓濾室空腔壁面光滑，托板組件四周設置的導向滑塊沿該壓濾室空腔壁面往復滑動，保證良好導向的同時大大增加多級液壓缸使用壽命。
（發明人：王彬;張進;何思琪;鄒科;付建秋;楊利敏）
