公布日：2023.11.07
申請日：2023.07.03
分類號：B01D29/64(2006.01)I;B01D29/68(2006.01)I;B01D29/94(2006.01)I
摘要
本發明公開了一種基于化工廢水排放處理的煤化工污水預攔截清理裝置，包括安裝在污水輸出設備輸出端的預攔截裝置，所述預攔截裝置固定安裝在一排放通道輸入端的通道面板上；所述預攔截裝置包括伸縮式攔截機構、進水筒以及進水管，污水經增壓泵輸入至進水筒內，所述伸縮式攔截機構安裝在進水筒的輸出端，且伸縮式連接機構一端固定安裝在通道面板的安裝口內。本發明可實現對伸縮式攔截機構中過濾網筒的刮料動作，并具備復位狀態下的自動吸料動作，同時可在密封的環境下實現呈環狀的逐層吹氣動作，更好的導通過濾網孔，利用伸縮式攔截機構配合伸縮套筒機構，使得本發明可實現持續攔截清理動作，減少中間的人工清理次數，減少人工介入。
權利要求書

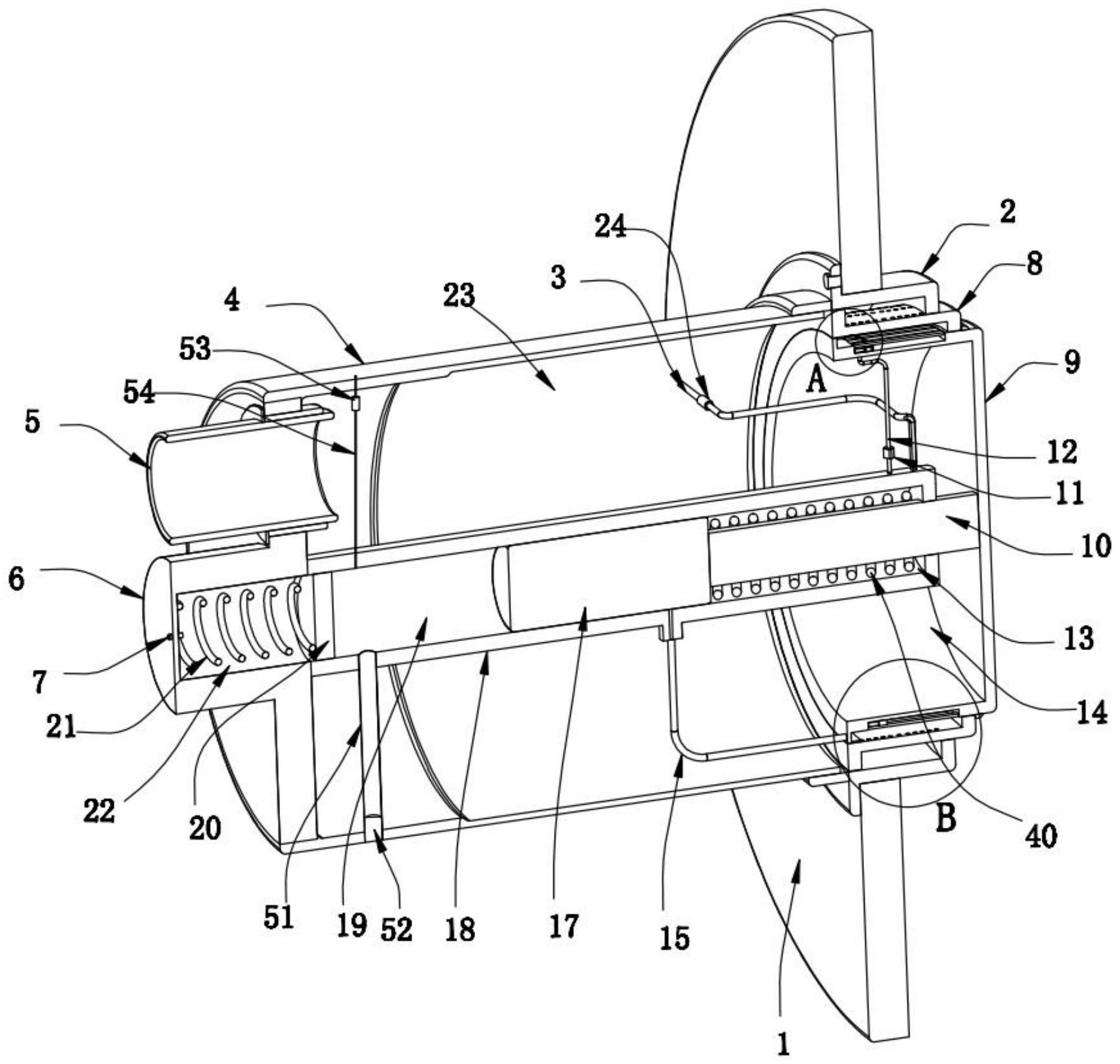

1.一種基于化工廢水排放處理的煤化工污水預攔截清理裝置，其特征在于：包括安裝在污水輸出設備輸出端的預攔截裝置，所述預攔截裝置固定安裝在一排放通道輸入端的通道面板(1)上；所述預攔截裝置包括伸縮式攔截機構、進水筒(4)以及進水管(5)，進水管(5)一端接污水輸出端，在污水輸出端上接一增壓泵，污水經增壓泵輸入至進水筒(4)內，所述伸縮式攔截機構安裝在進水筒(4)的輸出端，且伸縮式連接機構一端固定安裝在通道面板(1)的安裝口內；所述伸縮式攔截機構包括定位筒(2)、過濾網筒(8)以及中間筒(9)，所述定位筒(2)的外側端面板固定在通道面板(1)上，整個定位筒(2)穿過通道面板(1)并伸入至排放通道內，所述過濾網筒(8)安裝在定位筒(2)與中間筒(9)之間；所述中間筒(9)面向進水筒(4)一側具有一伸縮套筒機構，所述伸縮套筒機構的固定端連接進水筒(4)的內部一側，伸縮套筒機構的活動伸縮端連接中間筒(9)；還包括一吹氣機構(100)，所述吹氣機構(100)滑動布設在中間筒(9)的外圓面上，吹氣機構(100)的吹氣端面向過濾網筒(8)上的過濾網孔(33)，所述吹氣機構(100)通過供氣管(12)道連接伸縮套筒機構的供氣端；當進水筒(4)高壓進水時，利用水壓作用在中間筒(9)的進水腔(14)內，并利用水壓推開中間筒(9)與過濾網筒(8)，使得過濾網筒(8)的過濾面打開并伸入至排放通道內；當伸縮套筒機構通過中間筒(9)壓力帶動拉伸時，由伸縮套筒機構的供氣端為吹氣機構(100)供氣，以及由伸縮套筒機構抽取位于中間筒(9)與過濾網筒(8)之間的過濾物至伸縮套筒機構內。
2.根據權利要求1所述的基于化工廢水排放處理的煤化工污水預攔截清理裝置，其特征在于：所述伸縮套筒機構包括固定套筒(18)以及伸縮連接桿(10)，所述伸縮連接桿(10)一端插入至固定套筒(18)內并設置一密封活塞(17)，伸縮連接桿(10)的另一端與中間筒(9)固定連接；固定套筒(18)內具有一個密封通道，密封活塞(17)將密封通道隔斷，并在靠近伸縮式攔截機構的一側形成供氣腔(13)，在遠離伸縮式攔截機構一側形成負壓抽取腔(19)，位于供氣腔(13)內的伸縮連接桿(10)上套裝有復位彈簧(40)，所述固定套筒(18)一側固定安裝在進水筒(4)的內部端面上，位于進水筒(4)的外側對于固定套筒(18)設置有一延展部(6)，所述延展部(6)對應伸縮套筒機構開設一個對接通道(22)，所述對接通道(22)與固定套筒(18)內的密封通道相通，所述對接通道(22)內設置有一負壓抽取機構。
3.根據權利要求2所述的基于化工廢水排放處理的煤化工污水預攔截清理裝置，其特征在于：所述負壓抽取機構包括一負壓密封塞(20)以及一連接彈簧(21)，所述連接彈簧(21)一端固定連接在對接通道(22)底面，另一端固定連接負壓密封塞(20)一側端面，負壓密封塞(20)隔斷對接通道(22)與負壓抽取腔(19)，當密封活塞(17)通過伸縮連接桿(10)朝著遠離負壓密封塞(20)方向移動時，負壓密封塞(20)跟隨著密封活塞(17)移動，此時連接彈簧(21)持續被拉伸，延展部(6)端面上設置有一根導氣管(7)，通過導氣管(7)將對接通道(22)與外界相通。
4.根據權利要求2所述的基于化工廢水排放處理的煤化工污水預攔截清理裝置，其特征在于：所述固定套筒(18)上距離伸縮式攔截機構的最近端設置有一根吸氣管(3)，所述吸氣管(3)密封穿過進水筒(4)并伸出至外部，所述吸氣管(3)上設置有第一單向閥，通過第一單向閥使得吸氣管(3)單向進氣；供氣管(12)道將供氣腔(13)與吹氣機構(100)連接導通，所述供氣管(12)道與吸氣管(3)均設置在距離伸縮式攔截機構的最近端，所述供氣管(12)道上安裝有第二單向閥(11)，通過第二單向閥(11)使得供氣管(12)道單向出氣；還包括抽吸管道(15)，所述抽吸管道(15)一端連接固定套筒(18)，另一端連接中間筒(9)，通過抽吸管道(15)將負壓抽取腔(19)以及中間筒(9)與過濾網筒(8)之間形成的密閉的第一腔室(34)連接導通，當伸縮式攔截機構復位時，由密封活塞(17)密封抽吸管道(15)的抽吸口，當伸縮式攔截機構在高壓下完全打開后，密封活塞(17)離開抽吸口，并使得抽吸口與負壓抽取腔(19)連接導通；還包括卸料管(51)，所述卸料管(51)設置在靠近負壓密封塞(20)一側，卸料管(51)伸出至進水筒(4)的外部，其外部伸出端設置一螺紋密封塞(52)。
5.根據權利要求1所述的基于化工廢水排放處理的煤化工污水預攔截清理裝置，其特征在于：還包括排氣管(54)，排氣管(54)一端連接固定套筒(18)，另一端穿過進水筒(4)并伸出至外部，排氣管(54)將負壓抽取腔(19)與外界導通，所述排氣管(54)上安裝有第三單向閥(53)，通過第三單向閥(53)單向出氣。
6.根據權利要求1所述的基于化工廢水排放處理的煤化工污水預攔截清理裝置，其特征在于：所述吹氣機構(100)包括吹氣環(28)、吹氣噴頭(31)、儲氣囊(27)，所述中間筒(9)的外圓面上開設有環狀的滑動腔(29)，所述吹氣環(28)與儲氣囊(27)均滑動安裝在滑動腔(29)內，所述儲氣囊(27)一端與滑動腔(29)側面固定連接，儲氣囊(27)的另一端連接吹氣環(28)，多個吹氣噴頭(31)呈環狀布設在吹氣環(28)上，所述儲氣囊(27)與吹氣環(28)之間設置有一根連接導管，所述連接導管將儲氣囊(27)內部的儲氣腔與吹氣環(28)內部的進氣腔連接導通，所述連接導管上安裝有電磁閥，通過電磁閥控制儲氣腔與進氣腔的導通與關閉，所述儲氣囊(27)通過供氣管(12)道與供氣腔(13)連接導通。
7.根據權利要求6所述的基于化工廢水排放處理的煤化工污水預攔截清理裝置，其特征在于：所述滑動腔(29)的外側環繞滑動腔(29)一端設置有一根以上的隔離桿(30)，相鄰隔離桿(30)之間均形成一個間隔腔(38)，每個隔離腔均對應一個吹氣噴頭(31)，由儲氣囊(27)推動吹氣環(28)沿著滑動腔(29)滑動。
8.根據權利要求1所述的基于化工廢水排放處理的煤化工污水預攔截清理裝置，其特征在于：所述中間筒(9)具有一側開口的進水腔(14)，中間筒(9)與過濾網筒(8)內壁面接觸一面形成一個刮料環(37)，刮料環(37)與過濾網筒(8)的內部接觸一面形成第一接觸面(26)，刮料環(37)的內側面形成一個集料凹槽(25)，過濾網筒(8)內壁面刮落的過濾物被堆積在集料凹槽(25)內，抽吸管道(15)的抽吸口端位于集料凹槽(25)內；定位筒(2)與過濾網筒(8)的外部接觸一面形成第二接觸面(32)，在該第二接觸面(32)內設置有透氣微孔，透氣微孔開設在定位筒(2)與過濾網筒(8)的接觸面上，定位筒(2)與過濾網筒(8)之間形成第二腔室(35)，透氣微孔將第二腔室(35)與外界連接導通，經吹氣機構(100)吹出的氣體，穿過過濾網孔(33)并進入至第二腔室(35)內后由透氣微孔排出。
9.根據權利要求1所述的基于化工廢水排放處理的煤化工污水預攔截清理裝置，其特征在于：所述中間筒(9)伸出于過濾網筒(8)一端外圓面設置有限位擋環(36)，當中間筒(9)通過伸縮套筒機構復位后，由限位擋環(36)帶動過濾網筒(8)復位并縮入至定位筒(2)內。
10.根據權利要求1所述的基于化工廢水排放處理的煤化工污水預攔截清理裝置，其特征在于：過濾網筒(8)與定位筒(2)的接觸一面以及中間筒(9)與過濾網筒(8)的接觸一面均設置有橡膠密封層，進水筒(4)與定位筒(2)之間螺紋密封裝配，并在裝配面設置密封圈密封。
發明內容
為了解決上述問題，本發明提供一種基于化工廢水排放處理的煤化工污水預攔截清理裝置，本發明設置的伸縮式攔截機構，其在水壓作用下自動拉伸打開，能有效刮除過濾網筒的堵塞物。配合伸縮套筒機構，能為吹氣機構供氣并產生負壓抽取力，從而集中抽取刮落在集料凹槽的堵塞物，實現自動抽料清理。同時，伸縮套筒機構利用拉伸力擠壓供氣腔內的氣體進入吹氣機構，隨后的回縮動作則形成密封腔室，利用儲氣囊內壓力氣體導通過濾網孔，實現高效清潔和導通。這樣的設計有效實現了過濾網孔的自動清潔與保持導通，減少人工介入，提高工作效率，有效解決現有技術中的不足。
本發明是通過以下技術方案來實現的：一種基于化工廢水排放處理的煤化工污水預攔截清理裝置，包括安裝在污水輸出設備輸出端的預攔截裝置，所述預攔截裝置固定安裝在一排放通道輸入端的通道面板上；
所述預攔截裝置包括伸縮式攔截機構、進水筒以及進水管，進水管一端接污水輸出端，在污水輸出端上接一增壓泵，污水經增壓泵輸入至進水筒內，所述伸縮式攔截機構安裝在進水筒的輸出端，且伸縮式連接機構一端固定安裝在通道面板的安裝口內；
所述伸縮式攔截機構包括定位筒、過濾網筒以及中間筒，所述定位筒的外側端面板固定在通道面板上，整個定位筒穿過通道面板并伸入至排放通道內，所述過濾網筒安裝在定位筒與中間筒之間；
所述中間筒面向進水筒一側具有一伸縮套筒機構，所述伸縮套筒機構的固定端連接進水筒的內部一側，伸縮套筒機構的活動伸縮端連接中間筒；
還包括一吹氣機構，所述吹氣機構滑動布設在中間筒的外圓面上，吹氣機構的吹氣端面向過濾網筒上的過濾網孔，所述吹氣機構通過供氣管道連接伸縮套筒機構的供氣端；
當進水筒高壓進水時，利用水壓作用在中間筒的進水腔內，并利用水壓推開中間筒與過濾網筒，使得過濾網筒的過濾面打開并伸入至排放通道內；
當伸縮套筒機構通過中間筒壓力帶動拉伸時，由伸縮套筒機構的供氣端為吹氣機構供氣，以及
由伸縮套筒機構抽取位于中間筒與過濾網筒之間的過濾物至伸縮套筒機構內。
作為優選的技術方案，所述伸縮套筒機構包括固定套筒以及伸縮連接桿，所述伸縮連接桿一端插入至固定套筒內并設置一密封活塞，伸縮連接桿的另一端與中間筒固定連接；
固定套筒內具有一個密封通道，密封活塞將密封通道隔斷，并在靠近伸縮式攔截機構的一側形成供氣腔，在遠離伸縮式攔截機構一側形成負壓抽取腔，位于供氣腔內的伸縮連接桿上套裝有復位彈簧，所述固定套筒一側固定安裝在進水筒的內部端面上，位于進水筒的外側對于固定套筒設置有一延展部，所述延展部對應伸縮套筒機構開設一個對接通道，所述對接通道與固定套筒內的密封通道相通，所述對接通道內設置有一負壓抽取機構。
作為優選的技術方案，所述負壓抽取機構包括一負壓密封塞以及一連接彈簧，所述連接彈簧一端固定連接在對接通道底面，另一端固定連接負壓密封塞一側端面，負壓密封塞隔斷對接通道與負壓抽取腔，當密封活塞通過伸縮連接桿朝著遠離負壓密封塞方向移動時，負壓密封塞跟隨著密封活塞移動，此時連接彈簧持續被拉伸，延展部端面上設置有一根導氣管，通過導氣管將對接通道與外界相通。
作為優選的技術方案，所述固定套筒上距離伸縮式攔截機構的最近端設置有一根吸氣管，所述吸氣管密封穿過進水筒并伸出至外部，所述吸氣管上設置有第一單向閥，通過第一單向閥使得吸氣管單向進氣；
供氣管道將供氣腔與吹氣機構連接導通，所述供氣管道與吸氣管均設置在距離伸縮式攔截機構的最近端，所述供氣管道上安裝有第二單向閥，通過第二單向閥使得供氣管道單向出氣；
還包括抽吸管道，所述抽吸管道一端連接固定套筒，另一端連接中間筒，通過抽吸管道將負壓抽取腔以及中間筒與過濾網筒之間形成的密閉的第一腔室連接導通，當伸縮式攔截機構復位時，由密封活塞密封抽吸管道的抽吸口，當伸縮式攔截機構在高壓下完全打開后，密封活塞離開抽吸口，并使得抽吸口與負壓抽取腔連接導通；
還包括卸料管，所述卸料管設置在靠近負壓密封塞一側，卸料管伸出至進水筒的外部，其外部伸出端設置一螺紋密封塞。
作為優選的技術方案，還包括排氣管，排氣管一端連接固定套筒，另一端穿過進水筒并伸出至外部，排氣管將負壓抽取腔與外界導通，所述排氣管上安裝有第三單向閥，通過第三單向閥單向出氣。
作為優選的技術方案，所述吹氣機構包括吹氣環、吹氣噴頭、儲氣囊，所述中間筒的外圓面上開設有環狀的滑動腔，所述吹氣環與儲氣囊均滑動安裝在滑動腔內，所述儲氣囊一端與滑動腔側面固定連接，儲氣囊的另一端連接吹氣環，多個吹氣噴頭呈環狀布設在吹氣環上，所述儲氣囊與吹氣環之間設置有一根連接導管，所述連接導管將儲氣囊內部的儲氣腔與吹氣環內部的進氣腔連接導通，所述連接導管上安裝有電磁閥，通過電磁閥控制儲氣腔與進氣腔的導通與關閉，所述儲氣囊通過供氣管道與供氣腔連接導通。
作為優選的技術方案，所述滑動腔的外側環繞滑動腔一端設置有一根以上的隔離桿，相鄰隔離桿之間均形成一個間隔腔，每個隔離腔均對應一個吹氣噴頭，由儲氣囊推動吹氣環沿著滑動腔滑動。
作為優選的技術方案，所述中間筒具有一側開口的進水腔，中間筒與過濾網筒內壁面接觸一面形成一個刮料環，刮料環與過濾網筒的內部接觸一面形成第一接觸面，刮料環的內側面形成一個集料凹槽，過濾網筒內壁面刮落的過濾物被堆積在集料凹槽內，抽吸管道的抽吸口端位于集料凹槽內；
定位筒與過濾網筒的外部接觸一面形成第二接觸面，在該第二接觸面內設置有透氣微孔，透氣微孔開設在定位筒與過濾網筒的接觸面上，定位筒與過濾網筒之間形成第二腔室，透氣微孔將第二腔室與外界連接導通，經吹氣機構吹出的氣體，穿過過濾網孔并進入至第二腔室內后由透氣微孔排出。
作為優選的技術方案，所述中間筒伸出于過濾網筒一端外圓面設置有限位擋環，當中間筒通過伸縮套筒機構復位后，由限位擋環帶動過濾網筒復位并縮入至定位筒內。
作為優選的技術方案，過濾網筒與定位筒的接觸一面以及中間筒與過濾網筒的接觸一面均設置有橡膠密封層，進水筒與定位筒之間螺紋密封裝配，并在裝配面設置密封圈密封。
本發明的有益效果是：一、本發明通過設置伸縮式攔截機構，當水壓作用在伸縮式攔截機構的中間筒內時，可以拉伸該伸縮式攔截機構，使得原本封閉的過濾網筒打開，這個打開與收縮動作可以自動刮除過濾網筒覆蓋在上面的堵塞物，緩解堵塞問題；
二、本發明通過設置伸縮套筒機構配合伸縮式攔截機構，水壓作用在中間筒上時，可以拉伸伸縮套筒機構，進而為伸縮式攔截機構中的吹氣機構供氣，同時利用伸縮套筒機構的拉伸力，配合負壓抽取機構，產生對負壓抽取腔的負壓抽拉力，進而抽取被刮落后集中在集料凹槽中的堵塞物，集中抽取，實現自動抽料清理，解決刮落料對過濾網孔的后續影響，且利用的抽取負壓力基于伸縮套筒機構實現，當水壓作用在伸縮式攔截機構上，使得伸縮式攔截機構完全拉伸后，即可完成抽料動作；
三、本發明設置了吹氣機構，利用伸縮套筒機構拉伸時的力，將供氣腔內的氣體擠出送入到吹氣機構中，吹氣機構膨脹，當整個伸縮式攔截機構回縮后，在中間筒與過濾網筒之間形成密閉的第一腔室，此時整個環狀的吹氣機構沿著環狀的滑動腔位移，由于吹氣噴頭朝向過濾網孔，當位移過程中，利用儲氣囊內存儲的壓力氣體，從吹氣噴頭吹出，并將其吹向過濾網孔，由于第一腔室密封，氣體進入到第一腔室內后，氣體穿過第一腔室進入到第二腔室，當吹氣噴頭經過沒一個過濾網孔時，即可導通過濾網孔，達到高效導通的目的，這種效果配合刮落料動作，可以實現更高效、更徹底的清潔導通方式。
（發明人：蔣傳江;龔政;廖志紅;鄭明東）
