公布日：2023.11.07
申請日：2023.04.10
分類號：B01D36/04(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/50(2006.01)I;C02F1/00(2023.01)I
摘要
一種具有沉淀功能的污水處理裝置及其使用方法，屬于污水處理設備領域。包括外殼、清理裝置、旋轉裝置和聯動裝置；所述外殼的內部底端設有清理裝置，外殼的內部還設有旋轉裝置，旋轉裝置位于清理裝置的上方；所述聯動裝置設置在外殼的上方。本發明不僅能通過格柵和旋轉裝置的配合將漂浮在水面上垃圾移動至隔板Ⅱ與殼體內壁之間的空間內，并通過斜板推出，減少格柵堵塞，且節約工人清理垃圾的時間，本發明還能清潔濾網上的細小顆粒雜質，避免濾網堵塞。
權利要求書

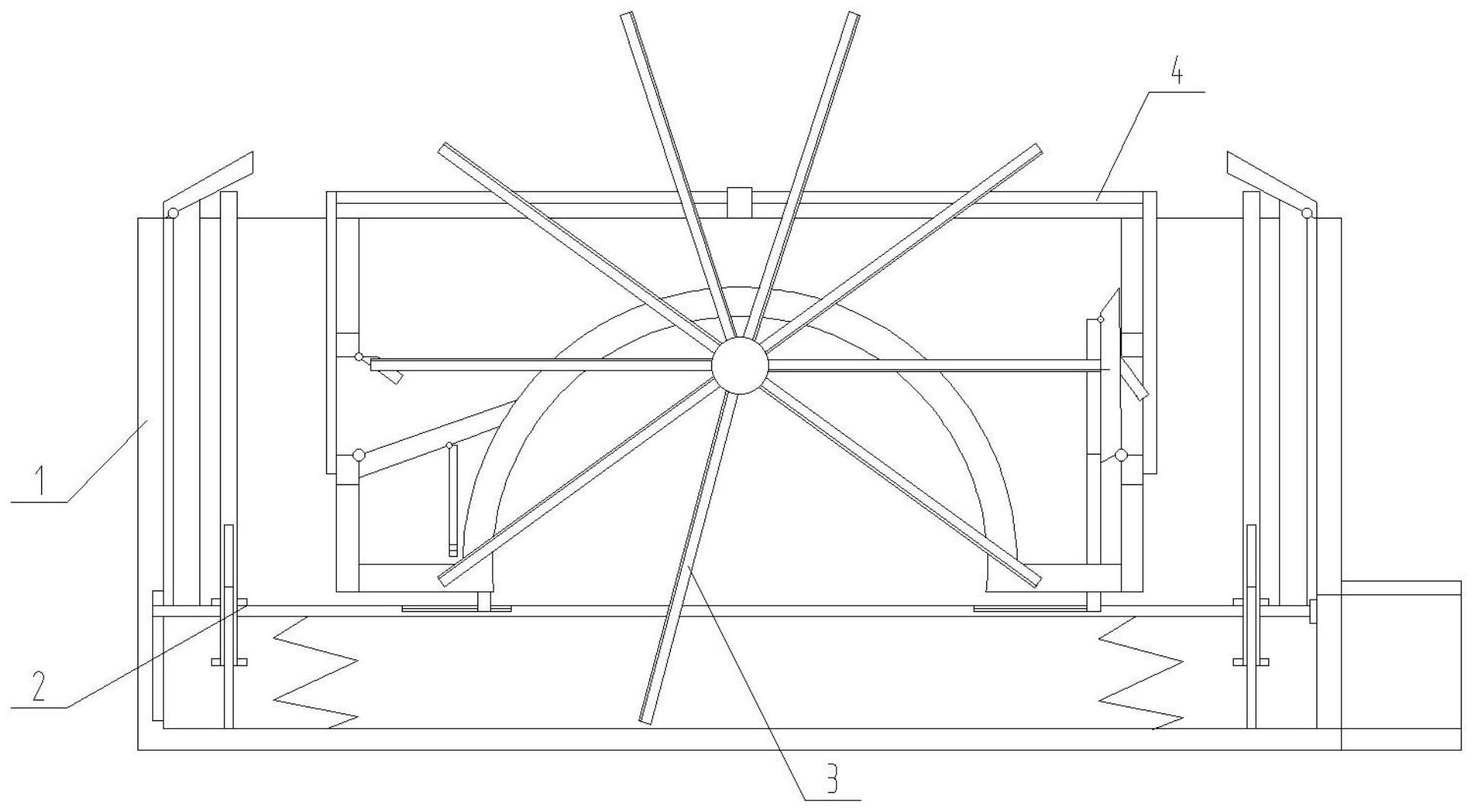

1.一種具有沉淀功能的污水處理裝置，其特征在于：包括外殼(1)、清理裝置(2)、旋轉裝置(3)和聯動裝置(4)；所述外殼(1)的內部底端設有清理裝置(2)，外殼(1)的內部還設有旋轉裝置(3)，旋轉裝置(3)位于清理裝置(2)的上方；所述聯動裝置(4)設置在外殼(1)的上方。
2.根據權利要求1所述的一種具有沉淀功能的污水處理裝置，其特征在于：所述外殼(1)包括殼體(11)、多個格柵(13)、兩個隔板Ⅰ(14)、出水口(15)、濾網(16)、滑桿Ⅰ(17)、轉動桿Ⅰ(18)、轉動桿Ⅱ(19)、滑桿Ⅱ(110)、隔板Ⅱ(113)、滑塊Ⅰ(114)和滑塊Ⅱ(116)；所述殼體(11)的內壁上對稱且固定連接有隔板Ⅱ(113)，內殼(11)的內壁上還固定連接有兩個隔板Ⅰ(14)，每個隔板Ⅰ(14)位于對應的隔板Ⅱ(113)的下方，隔板Ⅰ(14)與對應的隔板Ⅱ(113)之間留有空隙；所述隔板Ⅱ(113)的下端設有滑槽Ⅰ(115)，滑桿Ⅱ(110)的上端固定連接有與滑槽Ⅰ(115)滑動配合的滑塊Ⅰ(114)，滑桿Ⅱ(110)的側面通過彈簧鉸鏈連接有多個轉動桿Ⅱ(19)；所述隔板Ⅰ(14)的上端設有滑槽Ⅱ(117)；所述滑桿Ⅰ(17)的下端固定連接有與滑槽Ⅱ(117)滑動配合的滑塊Ⅱ(116)，滑桿Ⅰ(17)的側面鉸接有多個轉動桿Ⅰ(18)；所述兩個隔板Ⅰ(14)之間固定連接有多個格柵(13)，兩個相鄰的格柵(13)之間留有縫隙；所述殼體(11)的側面底端設有出水口(15)，出水口(15)與殼體(11)的連接處固定連接有濾網(16)；所述隔板Ⅰ(14)與殼體(11)內壁之間固定連接有濾水板(118)。
3.根據權利要求2所述的一種具有沉淀功能的污水處理裝置，其特征在于：所述格柵(13)為倒置的U形。
4.根據權利要求2所述的一種具有沉淀功能的污水處理裝置，其特征在于：所述旋轉裝置(3)包括電機(31)、支架(32)、中軸(33)和多個固定板(34)；所述電機(31)通過支架(32)固定連接在殼體(11)的外側，電機(31)的輸出軸穿過殼體(11)固定連接有中軸(33)；所述中軸(33)上固定連接有多個固定板(34)，且中軸(33)位于U形格柵(13)最高點的下方。
5.根據權利要求3所述的一種具有沉淀功能的污水處理裝置，其特征在于：所述固定板(34)與兩個相鄰的格柵(13)之間的空隙滑動配合；所述固定板(34)與垂直于中軸(33)中心線的截面之間有大于0°且小于45°的夾角。
6.根據權利要求3所述的一種具有沉淀功能的污水處理裝置，其特征在于：所述中軸(33)圓周方向上固定板(34)的數量為單數。
7.根據權利要求3所述的一種具有沉淀功能的污水處理裝置，其特征在于：所述聯動裝置(4)包括雙向伸縮桿(41)、支撐塊(42)、豎桿(43)、水平桿(44)和連桿(45)；所述支撐塊(42)固定連接在殼體(11)的上端，支撐塊(42)的側面固定連接有連桿(45)，連桿(45)上鉸接有雙向伸縮桿(41)；所述雙向伸縮桿(41)的兩端均固定連接有水平桿(44)，水平桿(44)的下端固定連接有對應的豎桿(43)；所述豎桿(43)的側面與滑桿Ⅰ(17)和滑桿Ⅱ(110)固定連接。
8.根據權利要求7所述的一種具有沉淀功能的污水處理裝置，其特征在于：所述清理裝置(2)包括橫桿(21)、彈簧(22)、限位桿(23)、浮塊(24)、滑動桿(25)、連接桿Ⅱ(26)、支桿(27)、斜板(29)和凸塊(211)；所述橫桿(21)靠近殼體(11)的內壁設置，且橫桿(21)的設置方向與格柵(13)的設置方向相同，連桿(21)的下端固定連接有彈簧(22)；所述限位桿(23)固定連接在殼體(11)的底面上，滑動桿(25)下端設有與限位桿(23)滑動配合的軌道(28)，且滑動桿(25)穿過對應的橫桿(21)；每個所述滑動桿(25)上固定連接有兩組浮塊(24)，兩組浮塊(24)分別位于橫桿(21)的上、下方；所述橫桿(21)的上端固定連接有支桿(27)，支桿(27)頂端鉸接有斜板(29)，滑動桿(25)位于斜板(29)的下端；所述滑動桿(25)、支桿(27)、斜板(29)均位于隔板Ⅱ(113)與殼體(11)內壁之間的空間內；所述橫桿(21)的頂端設有T形滑槽(210)，T形滑槽(210)內設有與其滑動配合的連接桿Ⅱ(26)，連接桿Ⅱ(26)的側面固定連接有凸塊(211)，且連接桿Ⅱ(26)與相鄰的格柵(13)之間的空隙滑動配合；所述橫桿(21)靠近濾網(16)的一側還固定連接有推板(212)。
9.根據權利要求8所述的一種具有沉淀功能的污水處理裝置，其特征在于：所述多個轉動桿Ⅰ(18)中位于兩側的轉動桿Ⅰ(18)的下端鉸接有連接桿Ⅰ(111)，連接桿Ⅰ(111)的側面設有卡槽(112)，連接桿Ⅱ(26)上的凸塊(211)嵌入對應連接桿Ⅰ(111)上的卡槽(112)中。
10.根據權利要求9所述的一種具有沉淀功能的污水處理裝置的使用方法，其特征在于：所述使用方法包括以下步驟：步驟一：正向啟動電機(31)，電機(31)帶動固定板(34)轉動；步驟二：固定板(34)將水面上的大塊雜質壓入水中；步驟三：通過格柵(13)和多個轉動桿Ⅰ(18)的阻礙，使大塊雜質進入隔板Ⅱ(113)與殼體(11)內壁之間的空間內；步驟四：電機(31)轉動還帶動斜板(29)向上移動，將漂浮在隔板Ⅱ(113)與殼體(11)內壁之間的空間內大塊雜質推出，減少堆積；步驟五：當一側的隔板Ⅱ(113)與殼體(11)內壁之間的空間內堆滿大塊雜質后，反向啟動電機(31)，使大塊雜質移動至另一個隔板Ⅱ(113)與殼體(11)內壁之間的空間內；步驟六：過濾后的水經過出水口(15)排出。
發明內容
本發明的目的是為解決背景技術中存在的上述問題，提供一種具有沉淀功能的污水處理裝置及其使用方法。
本發明實現上述目的，采取的技術方案如下：
一種具有沉淀功能的污水處理裝置，包括外殼、清理裝置、旋轉裝置和聯動裝置；所述外殼的內部底端設有清理裝置，外殼的內部還設有旋轉裝置，旋轉裝置位于清理裝置的上方；所述聯動裝置設置在外殼的上方。
一種具有沉淀功能的污水處理裝置的使用方法，其特征在于：所述使用方法包括以下步驟：
步驟一：正向啟動電機，電機帶動固定板轉動；
步驟二：固定板將水面上的大塊雜質壓入水中；
步驟三：通過格柵和多個轉動桿Ⅰ的阻礙，使大塊雜質進入隔板Ⅱ與殼體內壁之間的空間內；
步驟四：電機轉動還帶動斜板向上移動，將漂浮在隔板Ⅱ與殼體內壁之間的空間內大塊雜質推出，減少堆積；
步驟五：當一側的隔板Ⅱ與殼體內壁之間的空間內堆滿大塊雜質后，反向啟動電機，使大塊雜質移動至另一個隔板Ⅱ與殼體內壁之間的空間內；
步驟六：過濾后的水經過出水口排出。
與現有技術相比，本發明的有益效果是：本發明不僅能通過格柵和旋轉裝置的配合將漂浮在水面上垃圾移動至隔板Ⅱ與殼體內壁之間的空間內，并通過斜板推出，減少格柵堵塞，且節約工人清理垃圾的時間，本發明還能清潔濾網上的細小顆粒雜質，避免濾網堵塞。
（發明人：趙容;謝紅艷;龐雅麗）
