公布日：2023.12.26
申請日：2023.11.02
分類號：C02F9/00(2023.01)I;C02F101/34(2006.01)N;C02F1/40(2023.01)N;C02F1/26(2023.01)N;C02F3/30(2023.01)N;C02F1/78(2023.01)N;C02F1/00(2023.01)N
摘要

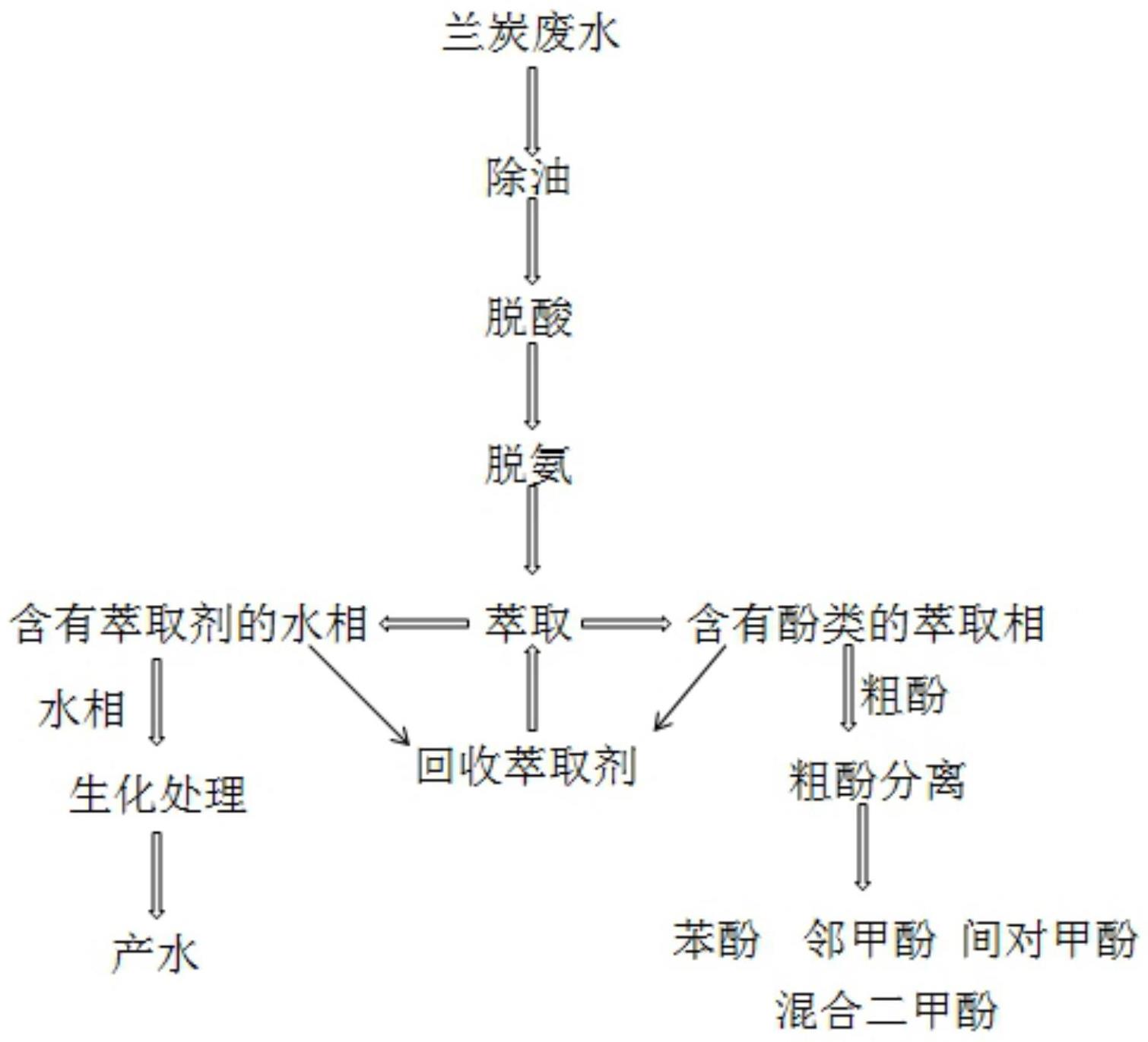

本發明涉及蘭炭廢水資源回收及綜合處理的方法，包括以下步驟：S1：將蘭炭廢水經過預處理后，進行除油處理，分離出輕油、水相、重油和油渣；S2：將步驟S1得到的水相進行萃取，將其中的酚類物質萃取出來，得到含有酚類的萃取相和含有萃取劑的水相；S3：將含有酚類的萃取相和含有萃取劑的水相分別進行分離處理，回收它們的萃取劑，并回用于步驟S2的萃取處理；分離得到酚類物質和廢水；S4：將步驟S3得到的酚類物質依次進行三次分離，分別得到苯酚、鄰甲酚、間對甲酚和混合二甲酚；S5：將步驟S3得到的廢水進行生化處理，所得產水可再次回用。
權利要求書
1.蘭炭廢水資源回收及綜合處理的方法，其特征在于，包括以下步驟：S1：將蘭炭廢水經過預處理后，進行除油處理，分離出輕油、水相、重油和油渣；S2：將步驟S1得到的水相進行萃取，將其中的酚類物質萃取出來，得到含有酚類的萃取相和含有萃取劑的水相；S3：將含有酚類的萃取相和含有萃取劑的水相分別進行分離處理，回收它們的萃取劑，并回用于步驟S2的萃取處理；分離得到酚類物質和廢水；S4：將步驟S3得到的酚類物質依次進行三次分離，分別得到苯酚、鄰甲酚、間對甲酚和混合二甲酚；S5：將步驟S3得到的廢水進行生化處理，得到產水。
2.根據權利要求1所述的蘭炭廢水資源回收及綜合處理的方法，其特征在于，步驟S1的所述除油處理依次包括一級靜置處理、一級分離處理、二級分離處理和二級靜置處理；一級靜置處理中，廢水輸入第一靜置罐靜置，初步沉降，輕油上浮，重油和油渣下沉，中部為水相，中部的水相輸入一級分離器進行一級分離處理；一級分離器內設有第一攪拌器，用于攪拌廢水，捕集水中的油滴；將一級分離器得到的水相輸入二級分離器，進行二級分離處理，二級分離器內設有第二攪拌器，用于攪拌廢水，捕集水中的油滴；將二級分離器得到的水相輸入第二靜置罐進行二級靜置處理。
3.根據權利要求1所述的蘭炭廢水資源回收及綜合處理的方法，其特征在于，步驟S2包括以下步驟：(1)步驟S1得到的除油后的水相分為兩份，一份預熱后形成熱進料，進入脫酸塔的中上部，另一份為冷進料，進入脫酸塔的頂部；脫酸塔底部輸入蒸汽，脫除水相中的酸性氣體，并由脫酸塔頂部排出；(2)脫酸塔的釜底液和堿液輸入脫氨塔的中上部，脫氨塔底部輸入中壓蒸汽做熱源，進行脫氨處理，脫氨塔頂部采出富氨氣體；(3)脫氨塔的釜底液和酸液輸入萃取塔的頂部，萃取劑輸入萃取塔的底部，萃取廢水中的酚類物質，含酚類的萃取相從萃取塔的頂部排出，萃取塔的塔釜液為含有萃取劑的水相。
4.根據權利要求3所述的蘭炭廢水資源回收及綜合處理的方法，其特征在于，步驟(1)中，所述冷進料經冷卻水冷卻至35-40℃，熱進料預熱至45-50℃，再輸入脫酸塔；所述冷進料占總體進料的25-30wt％；脫酸塔底部輸入中壓蒸汽；脫酸塔的釜底液溫度為150-160℃，可用于預熱脫酸塔的熱進料；步驟(2)中，所述堿液為氫氧化鈉溶液，濃度為30-35wt％；富氨氣體為140-150℃，可用于預熱脫酸塔的熱進料；步驟(3)中，所述酸液為98％的硫酸溶液，萃取劑選自甲基異丁基酮或二異丙基醚，脫氨塔的釜底液及酸液與萃取劑的進料比為(2.95-3.00):1。
5.根據權利要求3所述的蘭炭廢水資源回收及綜合處理的方法，其特征在于，步驟(2)與步驟(3)之間還包括氨氣回收處理的步驟：(a)富氨氣體進行一級氣液分離，分離得到氨氣和冷凝液，冷凝液經冷凝后收集；氨氣為130-140℃，經冷凝后進行二級氣液分離，分離得到的氨氣和冷凝液，冷凝液經冷凝后收集；氨氣為90-100℃，經冷凝后進行三級氣液分離，分離得到的氨氣和冷凝液，收集冷凝液，氨氣降為30-40℃；(b)三級氣液分離得到的氨氣與脫鹽水混合，制得氨水；(c)步驟收集的三次氣液分離所得的冷凝液一部分返回脫氨塔頂部，其余的回用至步驟S1的蘭炭廢水原料中，調節水質。
6.根據權利要求1所述的蘭炭廢水資源回收及綜合處理的方法，其特征在于，步驟S3包括以下步驟：(4)所述含有萃取劑的水相冷卻后，輸入水塔的中部，進行油水分離；(5)水塔的頂部采出萃取劑，輸入油水分離器，分離得到的水相由水塔頂部返回水塔，得到的油相為萃取劑，可回用于萃取塔；(6)水塔底部的釜底液冷卻所述含有萃取劑的水相之后，進行步驟S5的生化處理；(7)含有酚類的萃取相預熱后，輸入酚塔的上部，將回收的萃取劑輸入酚塔的頂部，進行酚類物質與萃取劑的分離，分離得到的酚類物質作為塔釜液排出，分離得到的萃取劑作為氣相，由酚塔頂部排出；(8)排出的萃取劑氣體先與所述含有酚類的萃取相換熱，再依次進行冷凝和冷卻，得到萃取劑液體，該萃取劑液體一部分回用于萃取塔，另一部分返回酚塔頂部。
7.根據權利要求6所述的蘭炭廢水資源回收及綜合處理的方法，其特征在于，步驟(5)中，返回水塔的水相流量為550-650kg/h，水塔底部設有再沸器；步驟(7)中，酚塔的底部設有再沸器；所述含有酚類的萃取相預熱后為115-125℃，酚塔塔頂回流的萃取劑為40-50℃，回流量為5000-5200kg/h。
8.根據權利要求6所述的蘭炭廢水資源回收及綜合處理的方法，其特征在于，步驟S4包括以下步驟：(9)將步驟(7)得到的酚塔合格塔釜液輸入脫水塔的中上部，進行脫水處理，脫水塔的塔頂采出酚水，冷凝后排出系統；(10)脫水塔的塔釜液輸入脫輕塔的中上部，脫除輕組分，脫輕塔的塔頂采出輕組分，冷凝后排出系統；(11)脫輕塔的塔釜液輸入脫重塔的中上部，脫除重組分，脫重塔的塔釜液為重組分，冷凝后排出系統；(12)脫重塔的塔頂采出脫水脫輕脫重之后的粗酚，冷凝后輸入苯酚塔的中上部，分離出苯酚，苯酚塔的塔頂采出苯酚，冷凝后排出系統；(13)苯酚塔的塔釜液輸入鄰甲酚塔的中上部，分離出鄰甲酚，鄰甲酚塔的塔頂采出鄰甲酚，冷凝后排出系統；(14)鄰甲酚塔的塔釜液輸入間對甲酚塔的中上部，分離出間對甲酚，間對甲酚塔的塔頂采出間對甲酚，冷凝后排出系統，塔釜液為混合二甲酚。
9.根據權利要求8所述的蘭炭廢水資源回收及綜合處理的方法，其特征在于，步驟(9)中，所述酚水包括水和少量酚類物質，酚水冷凝后，一部分回流至脫水塔頂部，另一部分匯入步驟S1的蘭炭廢水原料中，調節水質；脫水塔的塔釜液為脫除水的粗酚，一部分經脫水塔再沸器加熱后返回脫水塔底部，另一部分輸入脫輕塔；步驟(10)中，脫輕塔塔頂采出輕組分和少量酚類物質，采出物冷凝后，一部分回流至脫權輕塔頂部，另一部分排出系統或收集；脫輕塔的塔釜液為脫除輕組分的粗酚，一部分經脫輕塔再沸器加熱后返回脫輕塔底部，另一部分輸入脫重塔；步驟(11)中，脫重塔塔頂采出脫除重組分的酚類物質，冷凝后，一部分回流至脫重塔頂部，另一部分輸入苯酚塔；脫重塔的塔釜液為重組分，一部分經脫重塔再沸器加熱后返回脫重塔底部，另一部分冷卻后，再排出系統或收集；步驟(12)中，苯酚塔塔頂采出苯酚物質，冷凝后，一部分回流至苯酚塔頂部，另一部分冷凝后，再排出系統或收集；苯酚塔的塔釜液為脫除苯酚的粗酚，一部分經苯酚塔再沸器加熱后返回苯酚塔底部，另一部分輸入鄰甲酚塔；步驟(13)中，鄰甲酚塔塔塔頂采出鄰甲酚物質，冷凝后，一部分回流至鄰甲酚塔頂部，另一部分冷凝后，再排出系統或收集；鄰甲酚塔的塔釜液為脫除鄰甲酚的粗酚，一部分經鄰甲酚塔再沸器加熱后返回鄰甲酚塔底部，另一部分輸入間對甲酚塔；步驟(14)中，間對甲酚塔塔塔頂采出間對甲酚物質，冷凝后，一部分回流至間對甲酚塔頂部，另一部分冷凝后，再排出系統或收集；間對甲酚塔的塔釜液為混合二甲酚，一部分經混合二甲酚塔再沸器加熱后返回混合二甲酚塔底部，另一部分冷卻后，再收集。
10.根據權利要求6所述的蘭炭廢水資源回收及綜合處理的方法，其特征在于，步驟S5中，包括以下步驟：(15)步驟(6)中水塔的釜底液輸入調節池調節水質后，再輸入沉淀池，去除廢水中的乳化油和懸浮固體物；(16)沉淀池的產水輸入水解酸化池，進行水解酸化反應，提高可生化性；(17)水解酸化池的產水輸入內循環生物反應池，依次進行反硝化、硝化、沉淀處理，降解污染物，同時脫氮除磷，廢水經泥水分離后，排出；(18)內循環生物反應池的產水輸入AO池，依次進行缺氧處理和好氧處理，然后，輸入二沉池，進行污泥沉降；(19)二沉池的上清液經過混凝反應池的混凝處理后，再經過濾、臭氧氧化處理，以及快濾后，得到產水，該產水可作為回用水使用。
發明內容
針對上述問題，本發明提供蘭炭廢水資源回收及綜合處理的方法，包括以下步驟：
S1：將蘭炭廢水經過預處理后，進行除油處理，分離出輕油、水相、重油和油渣；
S2：將步驟S1得到的水相進行萃取，將其中的酚類物質萃取出來，得到含有酚類的萃取相和含有萃取劑的水相；
S3：將含有酚類的萃取相和含有萃取劑的水相分別進行分離處理，回收它們的萃取劑，并回用于步驟S2的萃取處理；分離得到酚類物質和廢水；
S4：將步驟S3得到的酚類物質依次進行三次分離，分別得到苯酚、鄰甲酚、間對甲酚和混合二甲酚；
S5：將步驟S3得到的廢水進行生化處理，得到產水可再次回用。
可選的，步驟S1的所述除油處理依次包括一級靜置處理、一級分離處理、二級分離處理和二級靜置處理；一級靜置處理中廢水輸入第一靜置罐靜置，初步沉降，輕油上浮，重油和油渣下沉，中部為水相，中部的水相輸入一級分離器進行一級分離處理；
一級分離器內設有第一攪拌器，用于攪拌廢水，捕集水中的油滴；
將一級分離器得到的水相輸入二級分離器進行二級分離處理，二級分離器內設有第二攪拌器，用于攪拌廢水，捕集水中的油滴；
將二級分離器得到的水相輸入第二靜置罐進行二級靜置處理。
步驟S1的除油處理將蘭炭廢水中的游離態的分散油、懸浮油及乳化油通過分級分步的方法進行快速高效分離，同時，配合重力沉降除油工藝，實現對蘭炭廢水有效處理，有利于后續處理設備的長周期運行。步驟S1的兩級分離器的前后均設置靜置罐，分別用于蘭炭廢水的初步及進一步除油，使整個處理系統的抗沖擊負荷能力更強，在進水流量及含油量波動較大的情況下，整個處理系統的產水中石油類指標相對穩定。常規的油水分離器易于維護，對含油的酚氨廢水有很強的適應性，同時對懸浮物具有一定的去除效果，可實現長周期穩定運行。實現廢水資源化處理，回收油等資源，解決了安全及環保問題的同時還增加了經濟效益。
進一步可選的，所述一級靜置和二級靜置處理的時長為50-70h；一級分離器和二級分離器的攪拌器的轉速和處理時長根據蘭炭廢水的水質而調整，其溫度為35-40℃，壓力為0.05-0.08MPaG。
可選的，步驟S2包括以下步驟：
(1)步驟S1得到的除油后的水相分為兩份，其中一份預熱后形成熱進料，進入脫酸塔的中上部，另一份為冷進料，進入脫酸塔的頂部；脫酸塔底部輸入蒸汽，脫除水相中的酸性氣體，并由脫酸塔頂部排出；
(2)脫酸塔的釜底液和堿液輸入脫氨塔的中上部，脫氨塔底部輸入中壓蒸汽做熱源，進行脫氨處理，脫氨塔頂部采出富氨氣體；
(3)脫氨塔的釜底液和酸液輸入萃取塔的頂部，萃取劑輸入萃取塔的底部，萃取廢水中的酚類物質，含酚類的萃取相從萃取塔的頂部排出，萃取塔的塔釜液為含有萃取劑的水相。
可選的，步驟(1)中，所述冷進料經冷卻水冷卻至35-40℃，熱進料預熱至45-50℃，再輸入脫酸塔；
脫酸塔底部輸入中壓蒸汽；脫酸塔的釜底液溫度為150-160℃，可用于預熱脫酸塔的熱進料。
可選的，所述脫酸塔的塔頂溫度為65-70℃，壓力為0.5-0.6MPaG；塔底溫度為155-160℃，壓力為0.52-0.6MPaG；
所述冷進料占總體進料的25-30wt％。
可選的，步驟(2)中，所述堿液為氫氧化鈉溶液，濃度為30-35wt％；富氨氣體為140-150℃，可用于預熱脫酸塔的熱進料。
可選的，所述脫氨塔的塔底溫度為150-160℃，壓力為0.37-0.38MPaG；塔頂溫度為140-150℃，壓力為0.35-0.36MPaG。
可選的，步驟(2)與步驟(3)之間還包括氨氣回收處理的步驟：
(a)富氨氣體進行一級氣液分離，分離得到氨氣和冷凝液，冷凝液經冷凝后收集；氨氣為130-140℃，經冷凝后進行二級氣液分離，分離得到的氨氣和冷凝液，冷凝液經冷凝后收集；氨氣為90-100℃，經冷凝后進行三級氣液分離，分離得到的氨氣和冷凝液，收集冷凝液，氨氣為30-40℃；
(b)三級氣液分離得到的氨氣與脫鹽水混合，制得濃度為20wt％的氨水；
(c)步驟收集的三次氣液分離所得的冷凝液一部分返回脫氨塔頂部，其余的回用至步驟S1的蘭炭廢水原料中，調節水質。
步驟中氨氣中的不凝氣排出整體系統；步驟中返回脫氨塔的冷凝液的流量為4500-5000kg/h。
可選的，步驟(3)中，脫氨塔的釜底液溫度為150-160℃，可用于預熱脫酸塔的熱進料；所述酸液為98％的硫酸溶液；
所述萃取塔內溫度為40-45℃，塔頂壓力為0.01-0.03MPaG；水相與油相的進料比為(2.95-3.00):1。
萃取塔內的酚類物質屬于弱酸性，在水中會發生微弱的電離，且電解程度受水相中pH值的影響，在酸性條件下幾乎不發生電離。為了保持較好的萃取環境，萃取需保持在弱酸環境下進行，根據脫氨塔釜液的pH值在需要時注入硫酸。
可選的，步驟S3包括以下步驟：
(4)所述含有萃取劑的水相冷卻后，輸入水塔的中部，進行油水分離；
(5)水塔的頂部采出萃取劑，輸入油水分離器，分離得到的水相由水塔頂部返回水塔，得到的油相為萃取劑，可回用于萃取塔；
(6)水塔底部的釜底液冷卻所述含有萃取劑的水相之后，進行步驟S5的生化處理；
(7)含有酚類的萃取相預熱后，輸入酚塔的上部，將回收的萃取劑輸入酚塔的頂部，進行酚類物質與萃取劑的分離，分離得到的酚類物質作為塔釜液排出，分離得到的萃取劑作為氣相，由酚塔頂部排出；
(8)排出的萃取劑氣體先與所述含有酚類的萃取相換熱，再依次進行冷凝和冷卻，得到萃取劑液體，該萃取劑液體一部分回用于萃取塔，另一部分返回酚塔頂部。
可選的，步驟(4)中，所述含有萃取劑的水相冷卻至40℃左右；
水塔為塔板式的，塔頂溫度為97-100℃，壓力為0.02-0.03MPaG；塔底溫度為108-110℃，壓力為0.04-0.05MPaG；水塔底部設有再沸器。
可選的，步驟(5)中，返回水塔的水相流量為550-650kg/h。
可選的，步驟(7)中，酚塔的底部設有再沸器；
所述含有酚類的萃取相預熱后為115-125℃，酚塔塔頂回流的萃取劑為40-50℃，回流量為5000-5200kg/h；
酚塔塔頂溫度為118-125℃，壓力為0.02-0.03MPaG；塔底溫度為215-220℃，壓力為0.04-0.05MPaG。
可選的，步驟S4包括以下步驟：
(9)將步驟(7)得到的酚塔合格塔釜液輸入脫水塔的中上部，進行脫水處理，脫水塔的塔頂采出酚水，冷凝后排出系統；
(10)脫水塔的塔釜液輸入脫輕塔的中上部，脫除輕組分，脫輕塔的塔頂采出輕組分，冷凝后排出系統；
(11)脫輕塔的塔釜液輸入脫重塔的中上部，脫除重組分，脫重塔的塔釜液為重組分，冷凝后排出系統；
(12)脫重塔的塔頂采出脫水脫輕脫重之后的粗酚，冷凝后輸入苯酚塔的中上部，分離出苯酚，苯酚塔的塔頂采出苯酚，冷凝后排出系統；
(13)苯酚塔的塔釜液輸入鄰甲酚塔的中上部，分離出鄰甲酚，鄰甲酚塔的塔頂采出鄰甲酚，冷凝后排出系統；
(14)鄰甲酚塔的塔釜液輸入間對甲酚塔的中上部，分離出間對甲酚，間對甲酚塔的塔頂采出間對甲酚，冷凝后排出系統，塔釜液為混合二甲酚。
可選的，步驟(9)中，所述酚水包括水和少量酚類物質，冷凝后，一部分回流至脫水塔頂部，另一部分匯入步驟S1的蘭炭廢水原料中，調節水質；
脫水塔的塔釜液為脫除水的粗酚，一部分經脫水塔再沸器加熱后返回脫水塔底部，另一部分輸入脫輕塔；
脫水塔的塔頂溫度為60-65℃，塔底溫度為145-150℃，壓力為-0.08MPaG。
可選的，步驟(10)中，脫輕塔塔頂采出輕組分和少量酚類物質，冷凝后，一部分回流至脫輕塔頂部，另一部分排出系統或收集；
脫輕塔的塔釜液為脫除輕組分的粗酚，一部分經脫輕塔再沸器加熱后返回脫輕塔底部，另一部分輸入脫重塔；
脫輕塔的塔頂溫度為125-130℃，塔底溫度為150-160℃，壓力為-0.08MPaG。
可選的，步驟(11)中，脫重塔塔頂采出脫除重組分的酚類物質，冷凝后，一部分回流至脫重塔頂部，另一部分輸入苯酚塔；
脫重塔的塔釜液為重組分，一部分經脫重塔再沸器加熱后返回脫重塔底部，另一部分冷卻后，再排出系統或收集；
脫重塔的塔頂溫度為125-130℃，塔底溫度為190-200℃，壓力為-0.09MPaG。
可選的，步驟(12)中，苯酚塔塔頂采出苯酚物質，冷凝后，一部分回流至苯酚塔頂部，另一部分冷凝后，再排出系統或收集；
苯酚塔的塔釜液為脫除苯酚的粗酚，一部分經苯酚塔再沸器加熱后返回苯酚塔底部，另一部分輸入鄰甲酚塔；
苯酚塔的塔頂溫度為110-120℃，塔底溫度為150-160℃，壓力為-0.09MPaG。
可選的，步驟(13)中，鄰甲酚塔塔塔頂采出鄰甲酚物質，冷凝后，一部分回流至鄰甲酚塔頂部，另一部分冷凝后，再排出系統或收集；
鄰甲酚塔的塔釜液為脫除鄰甲酚的粗酚，一部分經鄰甲酚塔再沸器加熱后返回鄰甲酚塔底部，另一部分輸入間對甲酚塔；
鄰甲酚塔的塔頂溫度為120-130℃，塔底溫度為153-165℃，壓力為-0.09MPaG。
可選的，步驟(14)中，間對甲酚塔塔塔頂采出間對甲酚物質，冷凝后，一部分回流至間對甲酚塔頂部，另一部分冷凝后，再排出系統或收集；
間對甲酚塔的塔釜液為混合二甲酚，一部分經混合二甲酚塔再沸器加熱后返回混合二甲酚塔底部，另一部分冷卻后，再收集；
間對甲酚塔的塔頂溫度為130-140℃，塔底溫度為165-175℃，壓力為-0.09MPaG。
可選的，步驟S5中，包括以下步驟：
(15)步驟(6)中水塔的釜底液輸入調節池調節水質后，再輸入沉淀池，去除廢水中的乳化油和懸浮固體物；
(16)沉淀池的產水輸入水解酸化池，進行水解酸化反應，提高可生化性；
(17)水解酸化池的產水輸入內循環生物反應池，依次進行反硝化、硝化、沉淀處理，降解污染物，同時脫氮除磷，廢水經泥水分離后，排出；
(18)內循環生物反應池的產水輸入AO池，依次進行缺氧處理和好氧處理，然后，輸入二沉池，進行污泥沉降；
(19)二沉池的上清液經過混凝反應池的混凝處理后，再經過濾、臭氧氧化處理，以及快濾后，得到產水，該產水可作為回用水使用。
本發明所處理的蘭炭廢水原料中含有較多的油類物質，雖然經過步驟S1的多級除油處理，但廢水水相中還是不可避免地含有少量殘余的不溶于水的油相，另外含有乳化油和/或溶解油，單獨依靠密度差異，分離難度較大。含有油相、乳化油和/或溶解油的水相進入萃取塔后，會對其中的填料造成污染，降低萃取效率，因此，本發明提供一種萃取塔。
可選的，所述萃取塔內設有轉動填料層和移動填料層，轉動填料層處于移動填料層的下方；轉動填料層的中心設有攪拌軸，由萃取塔底部的電機帶動轉動；移動填料層包括中心支柱以及螺旋圍繞在中心支柱外側的支撐導軌，若干個填料籠相互連接形成鏈狀，并由下至上沿著支撐導軌移動，對應移動填料層的萃取塔側壁設有空心的夾層，夾層內設有若干個轉動輪，用于將移動填料層頂部的填料籠引進夾層，并使其向下移動，再從夾層底部穿出，再次沿支撐導軌上移；夾層頂部設有噴淋裝置，用于清洗移動到夾層內的填料籠。
進一步可選的，所述轉動填料層包括攪拌軸和填料部，填料部呈帶狀沿?cái)嚢栎S的外側面由上至下螺旋纏繞，攪拌軸的底部穿出萃取塔底部，并連接萃取塔外下方的電機，用于帶動攪拌軸和填料部轉動；
所述填料部的內側固定在攪拌軸上，外層向萃取塔內壁延伸，并與萃取塔內壁之間留有間歇。
進一步可選的，所述填料部為網籠形式，填料部內設有若干間隔壁，若干間隔壁沿著填料部的長度方向均勻分布，將填料部劃分為若干段，每段分別裝填料。
本發明可使用本領域常規填料，例如θ環。
進一步可選的，所述支撐導軌包括螺旋纏繞在中心支柱外側面的內支撐條桿和外支撐條桿，內支撐條桿緊貼中心支柱的外側面，內支撐條桿與外支撐條桿之間連接有若干根滾動橫桿，滾動橫桿水平設置，用于支撐填料籠；
萃取塔的內壁對應支撐導軌的頂部端口的位置設有清洗進口，萃取塔的內壁對應支撐導軌的底部端口的位置設有清洗出口，清洗進口和清洗出口處于同一豎直線上，所述夾層通過清洗進口和清洗出口與支撐導軌連通。
（發明人：劉德新;楊林;李建慈;陳學佳;楊石波;于晨;楊超;高慧）
