公布日：2023.01.31
申請日：2022.10.17
分類號：C02F11/131(2019.01)I;B01F35/32(2022.01)I;B01F27/70(2022.01)I;B01D5/00(2006.01)I;B01D29/03(2006.01)I;F24C7/02(2006.01)I
摘要
本發明公開了一種污泥加熱處理用微波加熱爐，包括加熱爐，所述加熱爐的表面設置有擋料機構，所述加熱爐的內側底部設置有微波加熱器，所述加熱爐的內側底部鉸接安裝有存料槽，所述加熱爐的內側底部轉動安裝有液壓桿，所述液壓桿的自由端與存料槽的表面呈轉動連接設置，所述加熱爐的內部設置有移動機構。通過雙軸電機帶動轉動輥以及攪拌桿轉動，從而對存料槽內污泥進行攪拌，使得微波加熱過程中水蒸氣散發更加快速徹底，通過增壓器和冷凝器對冷凝管內的冷卻劑進行加壓冷凝，冷卻劑蒸發吸熱對出氣管內的排出氣體進行降溫，水分冷凝流至收液槽內，并由排液管排出至相應的回收設備內，避免氣體內物質污染環境，通過濾板過濾排出氣體中殘留有害物質。
權利要求書
1.一種污泥加熱處理用微波加熱爐，包括加熱爐（1），其特征在于，所述加熱爐（1）的表面設置有擋料機構，所述加熱爐（1）的內側底部設置有微波加熱器（7），所述加熱爐（1）的內側底部鉸接安裝有存料槽（8），所述加熱爐（1）的內側底部轉動安裝有液壓桿（9），所述液壓桿（9）的自由端與存料槽（8）的表面呈轉動連接設置，所述加熱爐（1）的內部設置有移動機構，所述移動機構的輸出端設置有攪拌機構，所述加熱爐（1）的頂部設置有冷卻機構和凈化機構。

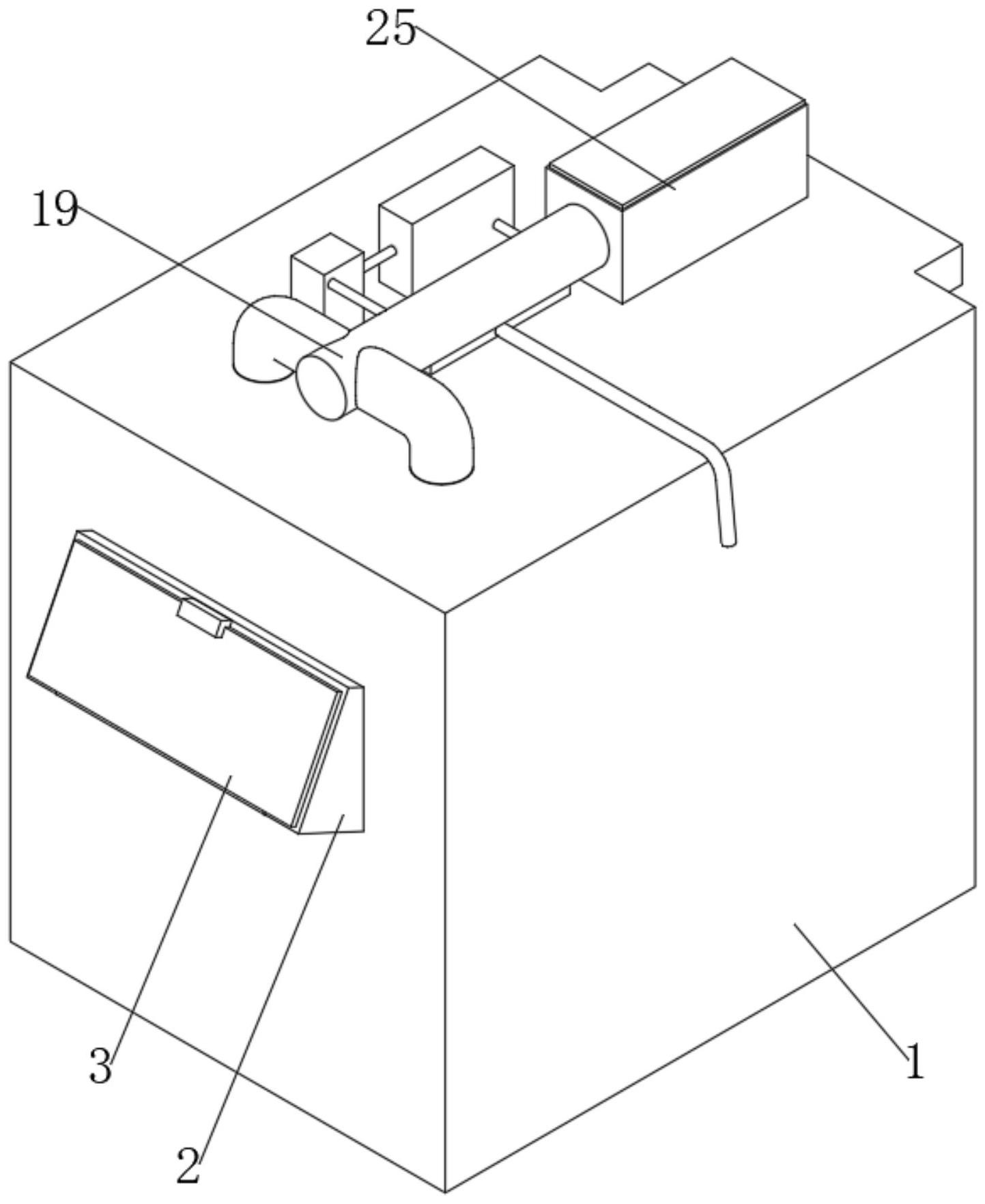

2.根據權利要求1所述的一種污泥加熱處理用微波加熱爐，其特征在于，所述加熱爐（1）的一側壁固定安裝有進料管（2），所述進料管（2）的進口處鉸接安裝有管蓋（3），所述進料管（2）呈一定傾斜角度設置，且進料管（2）位于存料槽（8）的上方。
3.根據權利要求1所述的一種污泥加熱處理用微波加熱爐，其特征在于，所述擋料機構包括上擋板（4）、下?lián)醢澹?/span>5）、第一電動推桿（6），所述加熱爐（1）的另一側壁固定安裝有上擋板（4），所述上擋板（4）的表面套設安裝有下?lián)醢澹?/span>5），所述下?lián)醢澹?/span>5）與存料槽（8）呈貼合設置，所述加熱爐（1）的表面固定安裝有第一電動推桿（6），所述第一電動推桿（6）的自由端通過連接板與下?lián)醢澹?/span>5）呈固定連接設置。
4.根據權利要求1所述的一種污泥加熱處理用微波加熱爐，其特征在于，所述移動機構包括滑套（10）、電機（11）、螺紋桿（12）、滑塊（13）、第二電動推桿（14），所述加熱爐（1）的內側頂部固定安裝有滑套（10），所述滑套（10）的表面固定安裝有電機（11），所述電機（11）的輸出端固定連接有螺紋桿（12），所述螺紋桿（12）的表面螺紋安裝有滑塊（13），所述滑塊（13）與滑套（10）的內壁呈貼合設置，所述滑塊（13）的底部固定安裝有第二電動推桿（14）。
5.根據權利要求4所述的一種污泥加熱處理用微波加熱爐，其特征在于，所述攪拌機構包括電機箱（15）、雙軸電機（16）、轉動輥（17）、攪拌桿（18），所述第二電動推桿（14）的自由端固定安裝有電機箱（15），所述電機箱（15）的內部固定安裝有雙軸電機（16），所述雙軸電機（16）的輸出端固定連接有轉動輥（17），所述轉動輥（17）的表面固定安裝有攪拌桿（18）。
6.根據權利要求5所述的一種污泥加熱處理用微波加熱爐，其特征在于，所述攪拌桿（18）的數量為多組，且多組攪拌桿（18）呈圓形陣列排布設置。
7.根據權利要求1所述的一種污泥加熱處理用微波加熱爐，其特征在于，所述冷卻機構包括出氣管（19）、冷凝管（20）、增壓器（21）、冷凝器（22）、收液槽（23）、排液管（24），所述加熱爐（1）的頂部固定安裝有出氣管（19），所述出氣管（19）的內部設置有冷凝管（20），所述冷凝管（20）貫穿出氣管（19）并設置有增壓器（21）和冷凝器（22），所述冷凝管（20）在出氣管（19）內的部分呈螺旋狀設置，所述出氣管（19）的底部開設有收液槽（23），所述收液槽（23）的表面固定安裝有排液管（24）。
8.根據權利要求7所述的一種污泥加熱處理用微波加熱爐，其特征在于，所述凈化機構包括凈化箱（25）、濾板（26）、風機（27），所述出氣管（19）的自由端固定安裝有凈化箱（25），所述凈化箱（25）的內部鑲嵌安裝有濾板（26），所述凈化箱（25）的內部固定安裝有風機（27），所述濾板（26）和風機（27）的數量均為多組，且呈等距排布設置。
發明內容
針對現有技術的不足，本發明提供了一種污泥加熱處理用微波加熱爐，解決了現有的微波加熱爐對污泥內部水分去除不徹底，且氣體未處理排放造成污染的問題。
為了實現上述目的，本發明采用了如下技術方案：一種污泥加熱處理用微波加熱爐，包括加熱爐，所述加熱爐的表面設置有擋料機構，所述加熱爐的內側底部設置有微波加熱器，所述加熱爐的內側底部鉸接安裝有存料槽，所述加熱爐的內側底部轉動安裝有液壓桿，所述液壓桿的自由端與存料槽的表面呈轉動連接設置，所述加熱爐的內部設置有移動機構，所述移動機構的輸出端設置有攪拌機構，所述加熱爐的頂部設置有冷卻機構和凈化機構。
優選的，所述加熱爐的一側壁固定安裝有進料管，所述進料管的進口處鉸接安裝有管蓋，所述進料管呈一定傾斜角度設置，且進料管位于存料槽的上方，使得污泥能夠快速倒料至存料槽的內部。
優選的，所述擋料機構包括上擋板、下?lián)醢�、第一電動推桿，所述加熱爐的另一側壁固定安裝有上擋板，所述上擋板的表面套設安裝有下?lián)醢�，所述下�(lián)醢迮c存料槽呈貼合設置，防止污泥泄漏，所述加熱爐的表面固定安裝有第一電動推桿，所述第一電動推桿的自由端通過連接板與下?lián)醢宄使潭ㄟB接設置，便于控制加熱爐的出料口開合，進行脫水污泥的快速出料。
優選的，所述移動機構包括滑套、電機、螺紋桿、滑塊、第二電動推桿，所述加熱爐的內側頂部固定安裝有滑套，所述滑套的表面固定安裝有電機，所述電機的輸出端固定連接有螺紋桿，所述螺紋桿的表面螺紋安裝有滑塊，所述滑塊與滑套的內壁呈貼合設置，所述滑塊的底部固定安裝有第二電動推桿。
優選的，所述攪拌機構包括電機箱、雙軸電機、轉動輥、攪拌桿，所述第二電動推桿的自由端固定安裝有電機箱，所述電機箱的內部固定安裝有雙軸電機，所述雙軸電機的輸出端固定連接有轉動輥，所述轉動輥的表面固定安裝有攪拌桿。
優選的，所述攪拌桿的數量為多組，且多組攪拌桿呈圓形陣列排布設置，使得攪拌桿對污泥進行有效的攪拌，加快水分的排出。
優選的，所述冷卻機構包括出氣管、冷凝管、增壓器、冷凝器、收液槽、排液管，所述加熱爐的頂部固定安裝有出氣管，所述出氣管的內部設置有冷凝管，所述冷凝管貫穿出氣管并設置有增壓器和冷凝器，所述冷凝管在出氣管內的部分呈螺旋狀設置，使得排出氣體與冷凝管充分接觸，所述出氣管的底部開設有收液槽，所述收液槽的表面固定安裝有排液管。
優選的，所述凈化機構包括凈化箱、濾板、風機，所述出氣管的自由端固定安裝有凈化箱，所述凈化箱的內部鑲嵌安裝有濾板，所述凈化箱的內部固定安裝有風機，所述濾板和風機的數量均為多組，且呈等距排布設置，保證氣體的過濾充分，且氣體能夠快速被抽離加熱爐。
與現有技術相比，本發明的有益效果是：該污泥加熱處理用微波加熱爐，通過第一電動推桿帶動下?lián)醢逶谏蠐醢灞砻婊瑒�，從而控制污泥的出料，通過微波加熱器對存料槽內污泥進行微波加熱，使電能轉化為微波能，微波能轉移到污泥內部，轉變?yōu)闊崮苁顾终舭l(fā)，通過液壓桿推動存料槽轉動，從而便于對干燥后污泥進行出料，通過電機帶動螺紋桿轉動，螺紋桿帶動滑塊在滑套內部滑動，并通過第二電動推桿帶動電機箱上下移動，從而控制攪拌機構在存料槽內移動，通過雙軸電機帶動轉動輥以及攪拌桿轉動，從而對存料槽內污泥進行攪拌，使得微波加熱過程中水蒸氣散發更加快速徹底，通過增壓器和冷凝器對冷凝管內的冷卻劑進行加壓冷凝，冷卻劑蒸發吸熱對出氣管內的排出氣體進行降溫，水分冷凝流至收液槽內，并由排液管排出至相應的回收設備內，避免氣體內物質污染環境，通過濾板過濾排出氣體中的殘留有害物質，并通過風機提高氣體流通速率。
（發明人：高理中;陳小軍）
