公布日：2023.01.31
申請日：2022.10.21
分類號：F04D13/08(2006.01)I;F04D29/62(2006.01)I;F04D29/70(2006.01)I;F04D29/00(2006.01)I
摘要
本發明公開了一種防止污泥堵塞泵體的方法，包括潛水泵主體，還包括防傾倒機構，所述潛水泵主體的殼壁處連接有防傾倒機構，所述防傾倒機構由圓環、緊固螺栓、套管、固定螺栓、支撐桿和錐塊組合構成，所述潛水泵主體的殼壁處通過緊固螺栓活動連接有圓環，所述圓環的環壁處焊接有兩組對稱用來連接支撐桿的套管，所述套管的管壁處通過固定螺栓連接有用來支撐潛水泵主體的支撐桿，所述支撐桿的另一端焊接有錐塊。通過防傾倒機構能夠避免潛水泵在運轉時傾倒造成抽水端口堵塞損壞。
權利要求書

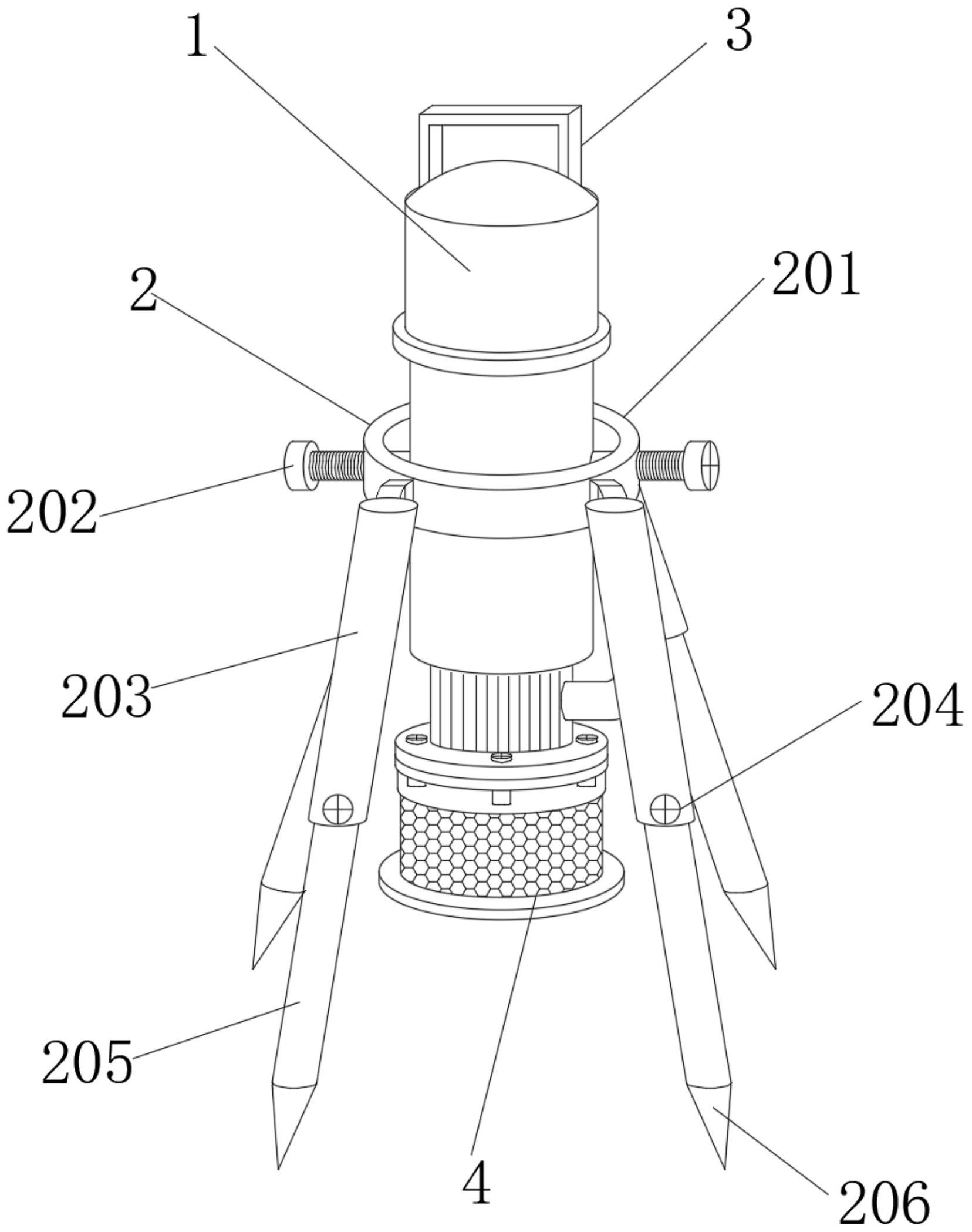

1.一種防止污泥堵塞泵體的方法，包括潛水泵主體(1)，其特征在于，還包括防傾倒機構(2)，所述潛水泵主體(1)的殼壁處連接有防傾倒機構(2)，所述防傾倒機構(2)由圓環(201)、緊固螺栓(202)、套管(203)、固定螺栓(204)、支撐桿(205)和錐塊(206)組合構成，所述潛水泵主體(1)的殼壁處通過緊固螺栓(202)活動連接有圓環(201)，所述圓環(201)的環壁處焊接有兩組對稱用來連接支撐桿(205)的套管(203)，所述套管(203)的管壁處通過固定螺栓(204)連接有用來支撐潛水泵主體(1)的支撐桿(205)，所述支撐桿(205)的另一端焊接有錐塊(206)。
2.根據權利要求1所述的一種防止污泥堵塞泵體的方法，其特征在于：還包括防堵塞機構(4)，所述潛水泵主體(1)的殼壁處安裝有防堵塞機構(4)。
3.根據權利要求2所述的一種防止污泥堵塞泵體的方法，其特征在于：所述防堵塞機構(4)由底盤(401)、蜂窩網筒(402)、凸型盤殼(403)和連接螺栓(404)組合構成，所述底盤(401)的頂部焊接有用來防堵塞的蜂窩網筒(402)，所述蜂窩網筒(402)的筒口處焊接有凸型盤殼(403)，所述凸型盤殼(403)的殼壁處與潛水泵主體(1)的殼壁處通過連接螺栓(404)固定連接。
4.根據權利要求1所述的一種防止污泥堵塞泵體的方法，其特征在于：所述潛水泵主體(1)的抽水端口位于蜂窩網筒(402)內。
5.根據權利要求1所述的一種防止污泥堵塞泵體的方法，其特征在于：所述潛水泵主體(1)的殼壁處固定安裝有把手(3)。
發明內容
本發明的主要目的在于提供一種防止污泥堵塞泵體的方法，通過防傾倒機構能夠避免潛水泵在運轉時傾倒造成抽水端口堵塞損壞，可以有效解決背景技術中的問題。
為實現上述目的，本發明采取的技術方案為：
一種防止污泥堵塞泵體的方法，包括潛水泵主體，還包括防傾倒機構，所述潛水泵主體的殼壁處連接有防傾倒機構，所述防傾倒機構由圓環、緊固螺栓、套管、固定螺栓、支撐桿和錐塊組合構成，所述潛水泵主體的殼壁處通過緊固螺栓活動連接有圓環，所述圓環的環壁處焊接有兩組對稱用來連接支撐桿的套管，所述套管的管壁處通過固定螺栓連接有用來支撐潛水泵主體的支撐桿，所述支撐桿的另一端焊接有錐塊。
進一步地，還包括防堵塞機構，所述潛水泵主體的殼壁處安裝有防堵塞機構，避免較大雜質進入到潛水泵主體內損壞潛水泵。
進一步地，所述防堵塞機構由底盤、蜂窩網筒、凸型盤殼和連接螺栓組合構成，所述底盤的頂部焊接有用來防堵塞的蜂窩網筒，所述蜂窩網筒的筒口處焊接有凸型盤殼，所述凸型盤殼的殼壁處與潛水泵主體的殼壁處通過連接螺栓固定連接，蜂窩網筒避免較大雜質進入到潛水泵主體內損壞潛水泵。
進一步地，所述潛水泵主體的抽水端口位于蜂窩網筒內，能夠對抽水端口過濾。
進一步地，所述潛水泵主體的殼壁處固定安裝有把手，方便人員拿取。
與現有技術相比，本發明具有如下有益效果：潛水泵主體在使用時，人員圓環插入到潛水泵主體的殼壁處后，人員擰動緊固螺栓，使得緊固螺栓擠壓潛水泵主體的殼壁處，將圓環進行固定，人員拉動支撐桿，調節支撐桿在套管內的位置后，擰動固定螺栓，使得固定螺栓擠壓支撐桿，將支撐桿固定在套管內，從而人員將錐塊插入到泥土中后，套管分布在圓環的四周，從而支撐桿能夠對潛水泵主體進行支撐，避免潛水泵主體傾倒造成抽水端口被污泥堵塞造成損壞，由于潛水泵主體的殼壁處與凸型盤殼的殼壁處通過連接螺栓固定連接，抽水泵主體的抽水端口位于蜂窩網筒內，從而蜂窩網筒能夠對較大雜質進行阻隔，避免較大雜質抽入到抽水泵主體內造成損壞。
（發明人：馬世宏;薛俊宏）
