公布日：2023.05.12

申請日：2023.04.04

分類號：C02F9/00(2023.01)I;C02F1/461(2023.01)I;C02F1/72(2023.01)I;C02F1/66(2023.01)I;C02F1/32(2023.01)I;C02F101/30(2006.01)N

摘要

本發明創造提供了一種耦合式電化學有機污水處理裝置，包括：pH調節單元、電催化氧化單元和光電芬頓氧化單元。pH調節單元內部設有陰極室和陽極室，且在陰極室和陽極室之間設有離子膜。電催化氧化單元包括陰極套筒和陽極組件，陽極組件可拆卸的設置在陰極套筒內部，陽極組件包括陽極管和陽極柱，陽極管可拆卸的套設在陽極柱外部，且陽極柱和陽極管均采用不銹鋼材料制成。光電芬頓氧化單元包括：陽極套筒、陰極網筒和紫外線燈，陰極網筒設置在陽極套筒內部，紫外線燈設置在陰極網筒內部，且在陰極網筒的底部設有用于承載紫外線燈的支撐架。本發明創造所述的一種耦合式電化學有機污水處理裝置，能節約藥劑投加成本，同時提高污水處理便利性。

權利要求書

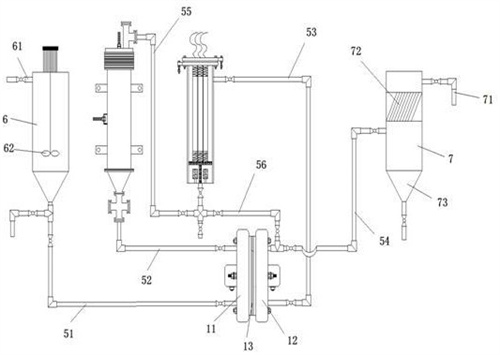

1.一種耦合式電化學有機污水處理裝置，其特征在于，包括：pH調節單元、電催化氧化單元和光電芬頓氧化單元；所述pH調節單元內部設有陰極室（12）和陽極室（11），在陰極室（12）內部設有陰極板，在陽極室（11）內部設有陽極板，且在陰極室（12）和陽極室（11）之間設有離子膜（13）；所述陽極室（11）上設有第一進液管（51）和第一出液管（52），陰極室（12）上設有第二進液管（53）和第二出液管（54），所述電催化氧化單元通過第一出液管（52）與陽極室（11）相連通，光電芬頓氧化單元通過第二進液管（53）與陰極室（12）相連通，且電催化氧化單元通過連接管（55）與光電芬頓氧化單元相連通；所述電催化氧化單元包括陰極套筒（2）和陽極組件，所述陰極套筒（2）采用金屬鈦材料制成，所述陽極組件可拆卸的設置在陰極套筒（2）內部，陽極組件包括陽極管（32）和陽極柱（31），所述陽極管（32）可拆卸的套設在陽極柱（31）外部，且陽極柱（31）和陽極管（32）均采用不銹鋼材料制成；所述陽極管（32）為多個，多個陽極管（32）同心套設在陽極柱（31）外部，在相鄰兩陽極管（32）的側壁之間形成極管間隙，陽極管（32）的長度隨直徑的增大而逐漸變小，以使得多個陽極管（32）的底部端面在完成與陽極柱（31）的裝配后保持平齊；當陽極組件在外加電場的作用下發生溶蝕時，多個陽極管（32）沿由外向內的順序被逐個消耗，且通過調整電流大小和電解時間的方式能控制陽極組件的溶蝕進度，通過電催化氧化單元的電壓變化能判斷陽極管（32）的消耗情況；所述光電芬頓氧化單元包括：陽極套筒（41）、陰極網筒（42）和紫外線燈（44），所述陽極套筒（41）和陰極網筒（42）均為DSA涂層電極，所述陰極網筒（42）設置在陽極套筒（41）內部，紫外線燈（44）設置在陰極網筒（42）內部，且在陰極網筒（42）的底部設有用于承載紫外線燈（44）的支撐架（43）。

2.根據權利要求1所述的一種耦合式電化學有機污水處理裝置，其特征在于：所述陰極套筒（2）的頂端設有第一連接法蘭（21），在陽極柱（31）的頂端設有第二連接法蘭（311），在陽極管（32）的頂端設有第三連接法蘭（321），且第一連接法蘭（21）、第二連接法蘭（311）和第三連接法蘭（321）通過法蘭螺栓相連。

3.根據權利要求1所述的一種耦合式電化學有機污水處理裝置，其特征在于：所述光電芬頓氧化單元還包括曝氣組件，曝氣組件包括曝氣頭（45）和氣泵，所述曝氣頭（45）置于陽極套筒（41）內部，且位于支撐架（43）下方，所述氣泵置于陽極套筒（41）外部，且氣泵的出氣口通過導管與曝氣頭（45）相連通。

4.根據權利要求1所述的一種耦合式電化學有機污水處理裝置，其特征在于：所述pH調節單元還包括回流管（56），所述回流管（56）的一端與第二出液管（54）相連通，另一端與連接管（55）相連通。

5.根據權利要求1所述的一種耦合式電化學有機污水處理裝置，其特征在于：所述耦合式電化學有機污水處理裝置包括原水罐（6），所述原水罐（6）通過第一進液管（51）與陽極室（11）相連通，在原水罐（6）上設有原水進液管（61），且在原水罐（6）內部設有攪拌器（62）。

6.根據權利要求1所述的一種耦合式電化學有機污水處理裝置，其特征在于：所述耦合式電化學有機污水處理裝置還包括沉淀罐（7），所述沉淀罐（7）通過第二出液管（54）與陰極室（12）相連通，在沉淀罐（7）上設有沉淀出液管（71），在沉淀罐（7）內部設有沉降斜板（72），所述沉淀出液管（71）的管口位于沉降斜板（72）上方，第二出液管（54）的管口位于沉降斜板（72）的下方，且在沉降罐的底部設有污泥斗（73）。

7.根據權利要求1所述的一種耦合式電化學有機污水處理裝置，其特征在于：在陰極套筒（2）的內側壁上設有防腐涂層。

發明內容

有鑒于此，本發明創造旨在提出一種耦合式電化學有機污水處理裝置，以實現降低有機污水處理的藥劑投加成本并提升有機污水處理便利性的目的。

為達到上述目的，本發明創造的技術方案是這樣實現的：

一種耦合式電化學有機污水處理裝置，包括：pH調節單元、電催化氧化單元和光電芬頓氧化單元；所述pH調節單元內部設有陰極室和陽極室，在陰極室內部設有陰極板，在陽極室內部設有陽極板，且在陰極室和陽極室之間設有離子膜；所述陽極室上設有第一進液管和第一出液管，陰極室上設有第二進液管和第二出液管，所述電催化氧化單元通過第一出液管與陽極室相連通，光電芬頓氧化單元通過第二進液管與陰極室相連通，且電催化氧化單元通過連接管與光電芬頓氧化單元相連通；所述電催化氧化單元包括陰極套筒和陽極組件，所述陽極組件可拆卸的設置在陰極套筒內部，陽極組件包括陽極管和陽極柱，所述陽極管可拆卸的套設在陽極柱外部，且陽極柱和陽極管均采用不銹鋼材料制成；所述光電芬頓氧化單元包括：陽極套筒、陰極網筒和紫外線燈，所述陰極網筒設置在陽極套筒內部，紫外線燈設置在陰極網筒內部，且在陰極網筒的底部設有用于承載紫外線燈的支撐架；在進行有機污水處理時，陽極室能對待處理污水進行酸化處理，以使得待處理污水變?yōu)樗嵝�，電催化氧化單元中的�?yáng)極組件能在酸性污水中發生溶蝕，以使得酸性污水中出現二價鐵離子，光電芬頓氧化單元將對含有二價鐵離子的酸性污水進行氧化處理，以使得污水中的有機污染物發生氧化，陰極室對氧化處理后的酸性污水進行堿化處理，以使得本裝置的出水變?yōu)橹行浴?/span>

進一步的，所述陽極管為多個，多個陽極管同心套設在陽極柱外部，且在相鄰兩陽極管的側壁之間形成極管間隙。

進一步的，所述陰極套筒的頂端設有第一連接法蘭，在陽極柱的頂端設有第二連接法蘭，在陽極管的頂端設有第三連接法蘭，且第一連接法蘭、第二連接法蘭和第三連接法蘭通過法蘭螺栓相連。

進一步的，所述光電芬頓氧化單元還包括曝氣組件，曝氣組件包括曝氣頭和氣泵，所述曝氣頭置于陽極套筒內部，且位于支撐架下方，所述氣泵置于陽極套筒外部，且氣泵的出氣口通過導管與曝氣頭相連通。

進一步的，所述pH調節單元還包括回流管，所述回流管的一端與第二出液管相連通，另一端與連接管相連通。

進一步的，所述耦合式電化學有機污水處理裝置包括原水罐，所述原水罐通過第一進液管與陽極室相連通，在原水罐上設有原水進液管，且在原水罐內部設有攪拌器。

進一步的，所述耦合式電化學有機污水處理裝置還包括沉淀罐，所述沉淀罐通過第二出液管與陰極室相連通，在沉淀罐上設有沉淀出液管，在沉淀罐內部設有沉降斜板，所述沉淀出液管的管口位于沉降斜板上方，第二出液管的管口位于沉降斜板的下方，且在沉降罐的底部設有污泥斗。

進一步的，所述陽極套筒和陰極網筒均為DSA涂層電極，在所述陰極套筒采用金屬鈦材料制成，且在陰極套筒的內側壁上設有防腐涂層。

相對于現有技術，本發明創造所述的一種耦合式電化學有機污水處理裝置具有以下優勢：

（1）本發明創造所述的一種耦合式電化學有機污水處理裝置，能通過pH調節單元的陽極室將待處理污水調整為酸性，并能通過電催化氧化單元的陽極組件使待處理污水中出現二價鐵離子，從而在不投加藥物的情況下方便光電芬頓氧化單元對有機污水進行氧化處理。其次，本裝置中pH調節單元的陰極室還能對光電芬頓氧化單元的出水進行堿化處理，堿化處理的過程不僅能在不投加藥物的情況下使本裝置的出水酸堿度變?yōu)橹行�，還能對出水中的三價鐵離子進行還原，從而降低光電芬頓氧化單元的含鐵污泥產量，進而降低后續處理成本。此外，本裝置還能通過調整工作電流等方式準確調節水體的pH值和鐵離子濃度，從而提高有機污水處理的便利性。

（2）本發明創造所述的一種耦合式電化學有機污水處理裝置，其陽極組件包括多個同心套設在陽極柱外部的陽極管，在進行使用時，工作人員可通過調整直流電大小和電解時間的方式控制陽極管的溶蝕進度，從而使污水中的二價鐵離子含量滿足光電芬頓氧化單元的使用消耗。同時還可通過電壓的變化量判斷陽極管的消耗情況，以便及時對陽極管進行更換。

（3）本發明創造所述的一種耦合式電化學有機污水處理裝置，在光電芬頓氧化單元內部設有曝氣組件和紫外線燈。在進行污水處理時，曝氣組件能向光電芬頓氧化單元內部輸送氧氣，在紫外線和陰極套筒的配合下能使光電芬頓氧化單元內部生成大量雙氧水，從而提高污水的處理能力。

（發明人：丁曄;秦微;馮輝;張東國;李曉鵬;趙明新;崔雪亮）
