公布日：2023.11.07
申請日：2023.07.24
分類號：B01D36/02(2006.01)I;B01D29/64(2006.01)I;B01D29/72(2006.01)I;B08B1/00(2006.01)I;B01D29/03(2006.01)I;C02F1/50(2023.01)I;C02F103/20(2006.01)N
摘要
本發明提供了一種水產養殖污水循環過濾處理裝置，具體涉及養殖污水過濾處理技術領域。本發明包括了一級過濾裝置，該裝置可初步對污水進行篩分，主要篩除污水中含有的大顆粒污染物，并將污水進一步排放至二級過濾裝置。二級過濾裝置中包括分離筒體，分離筒體能進一步凈化污水，且外側設置的輔助擋板能夠有效削減水體流速，水體內的污染物快速沉降，減少對潔凈度的干擾。
權利要求書

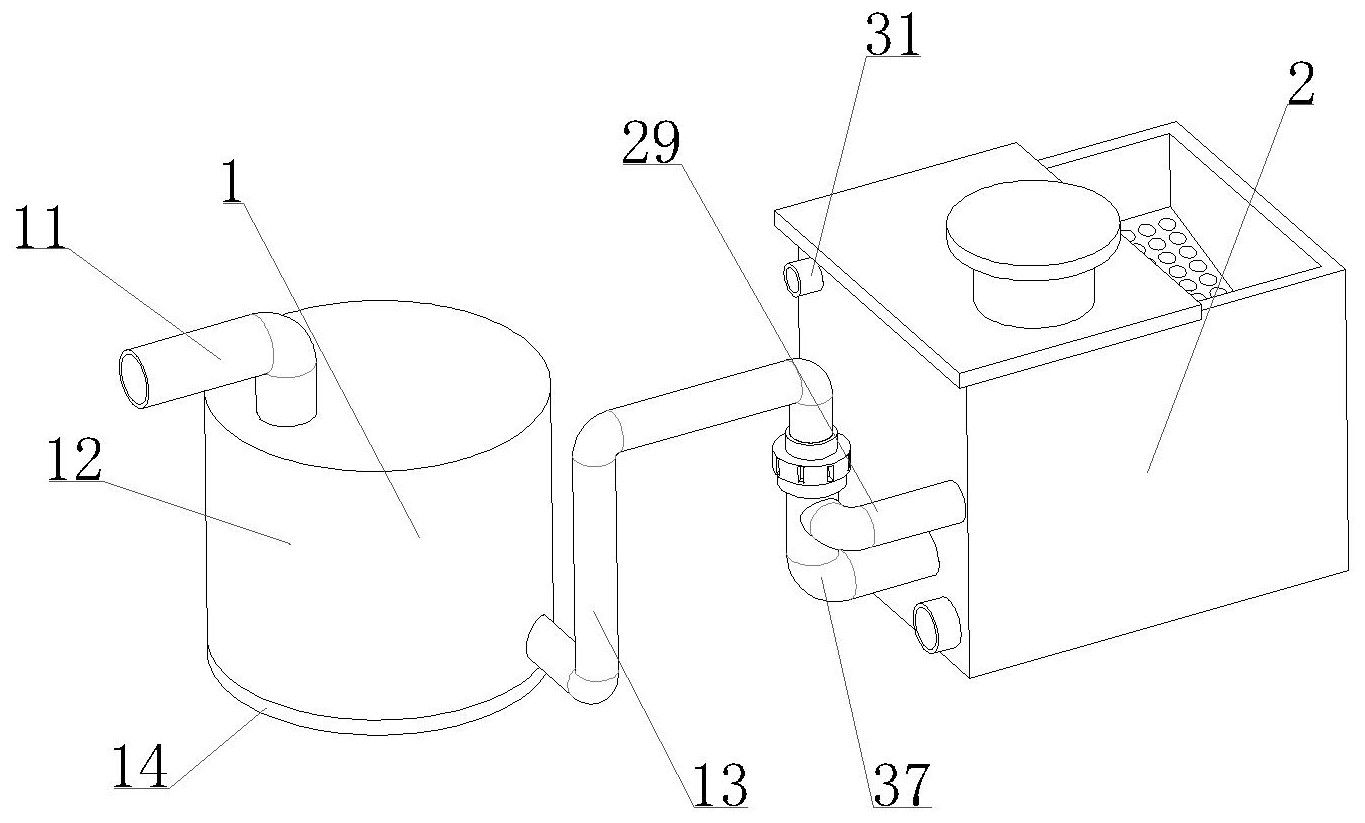

1.水產養殖污水循環過濾處理裝置，包括：一級過濾裝置（1），所述一級過濾裝置（1）包括第一濾筒（12），所述第一濾筒（12）表面設置有由第一濾筒（12）內向外延伸的第一排污管道（13），該管道一端連接有二級過濾裝置（2），其特征在于，所述二級過濾裝置（2）包括分離組件（3），所述分離組件（3）包括分離筒體（34），該筒體下方輸出口連接有分離通道（36），所述分離通道（36）盤繞在分離筒體（34）表面，所述分離通道（36）內部設置有濾網（361），所述分離通道（36）外側套設有分離外殼（35）。
2.根據權利要求1所述的水產養殖污水循環過濾處理裝置，其特征在于，所述第一濾筒（12）頂端設置有污水接收管道（11），所述第一濾筒（12）內設置有篩盤（18），所述篩盤（18）中心設置有轉動柱（17），所述轉動柱（17）一端連接有電機（15）的輸出軸，所述電機（15）下方固定連接有底板（14），所述底板（14）卡接在第一濾筒（12）底部。
3.根據權利要求2所述的水產養殖污水循環過濾處理裝置，其特征在于，所述轉動柱（17）一側連接有轉動板（19），所述轉動板（19）下方固定連接有毛刷（191），所述篩盤（18）上設置有輸送帶（181），所述篩盤（18）表面設置。
4.根據權利要求3所述的水產養殖污水循環過濾處理裝置，其特征在于，所述電機（15）側方設置有多個輔助支撐組件（16），所述輔助支撐組件（16）包括支撐板（161），所述支撐板（161）下方鉸接有球體（162），所述球體（162）下方連接有伸縮桿（163），所述伸縮桿（163）主要由兩根柱體以及位于柱體底部的基座組成，所述組成伸縮桿（163）的兩根柱體側面分別設置有第一卡接塊（165）和第二卡接塊（167）。
5.根據權利要求4所述的水產養殖污水循環過濾處理裝置，其特征在于，所述伸縮桿（163）外側套設有彈簧（166），所述彈簧（166）外側套設有支撐外殼（169），所述支撐外殼（169）上端套設有端蓋（164），所述端蓋（164）外側設置有螺紋，所述支撐外殼（169）中部設有凹槽，該凹槽處配合設置有緊固基體（168）。
6.根據權利要求1所述的水產養殖污水循環過濾處理裝置，其特征在于，所述二級過濾裝置（2）包括過濾箱體（23），所述過濾箱體（23）頂部開口，所述過濾箱體（23）內設置有分隔板（22），所述分離組件（3）設置于分隔板（22）一側，所述分隔板（22）另一側分別固定連接有第一濾板（24）以及第二濾板（25），所述第二濾板（25）設置于第一濾板（24）下方，第二濾板（25）下方設置有出水孔（26）。
7.根據權利要求6所述的水產養殖污水循環過濾處理裝置，其特征在于，所述過濾箱體（23）上方設置有蓋板（21），所述蓋板（21）上卡接有栓塞（27），所述分隔板（22）表面設置有第四排污管道（28），該管道的輸出端位于第一濾板（24）上方，所述過濾箱體（23）側面設有第二排污管道（29）以及第三排污管道（37）。
8.根據權利要求1所述的水產養殖污水循環過濾處理裝置，其特征在于，第一排污管道（13）一端固定連接有第三排污管道（37），所述第三排污管道（37）輸出端固定連接有排污總管（39），所述分離筒體（34）上端固定連接有分離板體（32），所述分離板體（32）中心設置有排氣管（31），所述排氣管（31）輸入端位于分離筒體（34）內部，所述分離板體（32）下方固定連接有輔助擋板（38）。
9.根據權利要求8所述的水產養殖污水循環過濾處理裝置，其特征在于，所述排污總管（39）連接有第二排污管道（29），所述排氣管（31）的輸出端穿過過濾箱體（23），所述排氣管（31）的輸出端與第三排污管道（37）位于同一側，所述分離筒體（34）側面環繞設有多個出水口（341），所述輔助擋板（38）包括擺動板（381），所述擺動板（381）一端鉸接擋板（381），所述擋板（381）表面布設多個網孔，所述擋板（381）設于出水口（341）外側。
發明內容
為了實現養殖污水多級分離過濾，并且實現處理大流量養殖污水和養殖污水內的污染物快速沉降以及延長篩盤使用壽命的目的，本發明提供了一種水產養殖污水循環過濾處理裝置，該裝置包括：一級過濾裝置，一級過濾裝置包括第一濾筒，第一濾筒表面設置有由第一濾筒內向外延伸的第一排污管道，該管道一端連接有二級過濾裝置，其特征在于，二級過濾裝置包括分離組件，分離組件包括分離筒體，該筒體下方輸出口連接有分離通道，分離通道盤繞在分離筒體表面，分離通道內部設置有濾網，分離通道外側套設有分離外殼。
進一步地，在一級過濾裝置使用時，養殖污水可被污水接收管道吸入至第一濾筒中，大量污水沖入裝置并潑灑在篩盤上，篩盤表面為環形的網狀結構，因此大顆粒污染物能被篩盤截留，污水進一步下落并從第一排污管道中流出。
本發明中，第一濾筒頂端設置有污水接收管道，第一濾筒內設置有篩盤，篩盤中心設置有轉動柱，轉動柱一端連接有電機的輸出軸，電機下方固定連接有底板，底板卡接在第一濾筒底部。
本發明中，轉動柱一側連接有轉動板，轉動板下方固定連接有毛刷，篩盤上設置有輸送帶，篩盤表面設置。
進一步地，電機啟動帶動轉動柱轉動，轉動柱上固定連接的轉動板可帶動下端固定連接的毛刷可以將篩盤網孔內附著的小顆粒污染物清掃下來，且部分污染物附著在毛刷表面，可通過輸送帶上設置有的刮板將毛刷表面的污染物刮除，并排出裝置。
本發明中，電機側方設置有多個輔助支撐組件，輔助支撐組件包括支撐板，支撐板下方鉸接有球體，球體下方連接有伸縮桿，伸縮桿主要由兩根柱體以及位于柱體底部的基座組成，組成伸縮桿的兩根柱體側面分別設置有第一卡接塊和第二卡接塊。
進一步地，輔助支撐組件能夠支撐起篩盤，確保在大量污水沖入一級過濾裝置時保證篩盤的穩定性。同時采用輔助支撐組件能夠確保篩盤在受到沖擊時高度不容易過分下降，篩盤高度下降容易影響到轉動柱的運動。且多個輔助支撐組件位于篩盤底部，在長期污水過濾處理的工作中，篩盤會由于遭受沖擊而導致形變，輔助支撐組件中支撐板能夠確保其支撐的一小塊區域不容易發生變形，進而延長篩盤的使用壽命。此外，輔助支撐組件內部設置的彈簧以及伸縮桿的結構能夠提供彈性支撐力，能夠進一步緩和污水沖擊篩盤時帶來的沖擊，避免輔助支撐組件損壞，同時彈簧復原帶來的反支撐力能夠有助于抖落篩盤網孔處的小顆粒污染物以及部分附著的水滴。
本發明中，伸縮桿外側套設有彈簧，彈簧外側套設有支撐外殼，支撐外殼上端套設有端蓋，端蓋外側設置有螺紋，支撐外殼中部設有凹槽，該凹槽處配合設置有緊固基體。
進一步地，在篩盤受壓后，篩盤整體向下形變，彈簧以及伸縮桿收縮，且由于支撐板與伸縮桿之間采用的是球體鉸接的方式連接，因此在支撐板與伸縮桿同時受到向下的壓力時，由于污水沖擊在篩盤表面受力不均，支撐板勢必會相對于伸縮桿發生轉動，進而使得篩盤略微傾斜，這樣有助于毛刷在清掃表面時團聚的污染物不容易因為毛刷的推力作用而卡進篩盤的網孔內。
本發明中，二級過濾裝置包括過濾箱體，過濾箱體頂部開口，過濾箱體內設置有分隔板，分離組件設置于分隔板一側，分隔板另一側分別固定連接有第一濾板以及第二濾板，第二濾板設置于第一濾板下方，第二濾板下方設置有出水孔。
進一步地，由一級過濾裝置過濾后的污水經由第一排污管道排出，第一排污管道輸出端固定連接第三排污管道，在第三排污管道的輸入端外側套設有開關閥，可以用于開啟關閉第三排污管道，第三排污管道以及第二排污管道輸出端均連接排污總管，匯入二級過濾裝置內的污水率先流入分離組件中，分離組件能對污水內的污染物等雜質進一步細分，并且分離組件內部設置有諸如次氯酸等消毒用的物質，能夠進一步對污水凈化處理。
本發明中，過濾箱體上方設置有蓋板，蓋板上卡接有栓塞，分隔板表面設置有第四排污管道，該管道的輸出端位于第一濾板上方，過濾箱體側面設有第二排污管道以及第三排污管道。
本發明中，分離筒體上端固定連接有分離板體，分離板體中心設置有排氣管，排氣管輸入端位于分離筒體內部，分離板體下方固定連接有輔助擋板。
進一步地，由分離組件處理完成后的水體可經由第四排污管道噴灑至第一濾板表面并由底部的出水孔排出裝置，值得說明的是，污水由第三排污管道流入分離組件中，由于污水帶有一定的流速，且分離組件內的分離分離筒體內壁成圓形面，污水容易在內部形成旋流，這樣有利于污水在沖入分離通道時殘留的污染物以及消毒用的顆粒物等被濾網截留，進一步污水從出水口中排出，此外，污水沖入分離筒體內部時，還具有一定的離心力，能夠攪動堆疊在分離筒體底部的凈化顆粒，使凈化顆粒懸浮在水中，提高凈化的效率，避免顆粒沉積。并且在凈化過程中產生的氣體可從分離筒體頂部的排氣管中排出。
值得一提的是，分離筒體采用上下分層的結構，下方沖入裝置的水體經由分離通道流入分離筒體上方并從出水口中排出，且濾網設置在分離通道的輸入端處，避免顆粒物被帶入通道中造成通道堵塞。
本發明中，排污總管連接有第二排污管道，排氣管的輸出端穿過過濾箱體，排氣管的輸出端與第三排污管道位于同一側，分離筒體側面環繞設有多個出水口，輔助擋板包括擺動板，擺動板一端鉸接擋板，擋板表面布設多個網孔，擋板設于出水口外側。
進一步地，輔助擋板設置在出水口外側，由于污水總是從出水口中以一定軌跡排出，容易造成污水以旋流的方式向過濾箱體內部某處聚集，不利于污水的沉降，因此在出水口處設置輔助擋板，這樣向外散射的污水從擋板表面滴落，進一步減少可能由污水從分離筒體中帶出的污染物懸浮在水中，有利于污染物沉積在底部。且由于擺動板與擋板之間采用鉸接的方式，能夠通過擋板上下擺動的方式有效抵消污水旋流帶來的沖擊力，降低了水體的流動性，促使水體內的污染物快速沉降，減少對水體潔凈度的干擾。
與現有技術相比，本發明實現了以下有益效果：毛刷可將篩盤網孔內附著的小顆粒污染物清掃下來；輔助支撐組件中支撐板能夠確保其支撐的一小塊區域不容易發生變形，進而延長篩盤的使用壽命。此外，輔助支撐組件能夠提供彈性支撐力，能夠進一步緩和污水沖擊篩盤時帶來的沖擊，避免輔助支撐組件損壞，同時彈簧復原帶來的反支撐力能夠有助于抖落篩盤網孔處的小顆粒污染物以及部分附著的水滴；分離筒體進一步凈化污水，且外側設置的輔助擋板能夠有效削減水體流速，水體內的污染物快速沉降，減少對潔凈度的干擾。
（發明人：何杰;萬利濤;李彬;張東旭;許文軍）
