公布日：2023.12.26
申請日：2023.11.24
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I;B01F27/2122(2022.01)I;B01F27/21(2022.01)I;B01F27/91(2022.01)I;B01F25/10(2022.01)I
摘要
本發明公開了一種檸檬酸提取后的廢水處理裝置，包括廢水罐和攪拌軸，所述廢水罐的頂蓋上安裝有攪拌電機，所述攪拌軸的頂部與攪拌電機的輸出軸對接安裝，所述攪拌軸由上軸和下軸兩部分組成。通過特殊的攪拌軸設計和使用，在進行凝絮處理廢水的時候，可以讓廢水以渦流狀態運動，且自渦流的底部進入到攪拌軸的內腔，然后自下而上運動再?gòu)幕亓骺趪姵�，可以�?shí)現擾動攪拌廢水的目的，即可以局部隨機打亂物流流動速度，以解決在攪拌凝絮處理廢水時候，容易出現凝絮物運動速度相差無幾而造成無法凝絮的問題，即攪拌速度難以控制，變化攪拌速度的時候容易將凝絮的污染物打散的問題。
權利要求書

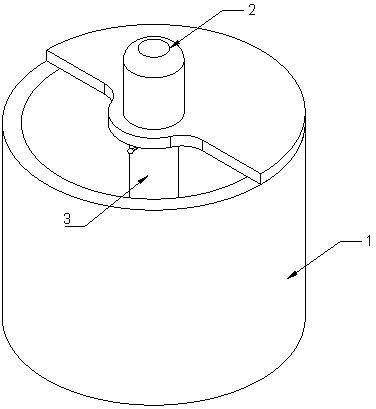

1.一種檸檬酸提取后的廢水處理裝置，包括廢水罐（1）和攪拌軸（3），其特征在于：所述廢水罐（1）的頂蓋上安裝有攪拌電機（2），所述攪拌軸（3）的頂部與攪拌電機（2）的輸出軸對接安裝，所述攪拌軸（3）由上軸（31）和下軸（32）兩部分組成；所述上軸（31）內腔的上部位置粘接有限位盤（311），所述限位盤（311）頂部的兩側均貫穿連接有提拉繩（312），所述提拉繩（312）的底端固定連接有密封塞（313），所述上軸（31）外壁兩側的上部均開設有供提拉繩（312）穿過的通孔（314），所述提拉繩（312）的上端固定連接有配重球（315），所述上軸（31）外壁的下部開設有回流口（316），所述限位盤（311）與密封塞（313）之間設置有彈簧（317）；所述下軸（32）外壁的下部開設有進水口（322），所述下軸（32）內腔的底部放置有壓縮罩（324），所述壓縮罩（324）的上方通過支撐片（325）固定連接有過濾錐（326），所述進水口（322）的內壁上粘接有導向�。�323），所述下軸（32）外壁的底部設置有攪拌扇葉（321），所述廢水罐（1）內壁的底部固定連接有與下軸（32）相適配的插接柱，下軸（32）的底部為兩段式設計，底部帶有進水口（322）的一小段直接插接在廢水罐（1）底部的插接柱上。
2.根據權利要求1所述的一種檸檬酸提取后的廢水處理裝置，其特征在于：所述彈簧（317）的上下兩端分別與限位盤（311）的底部以及密封塞（313）的頂部固定連接，所述密封塞（313）的底部為傾斜面。
3.根據權利要求1所述的一種檸檬酸提取后的廢水處理裝置，其特征在于：所述下軸（32）和上軸（31）均為空心軸。
4.根據權利要求1所述的一種檸檬酸提取后的廢水處理裝置，其特征在于：所述上軸（31）的底部固定連接有圓環薄片，且圓環薄片的內徑小于上軸（31）的內徑，所述壓縮罩（324）的底部搭接在導向弧（323）的頂部上，所述過濾錐（326）的頂部與下軸（32）的頂部處于同一水平面上。
5.根據權利要求1所述的一種檸檬酸提取后的廢水處理裝置，其特征在于：所述下軸（32）的頂部固定焊接有插接栓（327），所述上軸（31）及其上的圓環薄片均開設有與插接栓（327）相匹配的插接孔。
發明內容
本發明的目的在于提供一種檸檬酸提取后的廢水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種檸檬酸提取后的廢水處理裝置，包括廢水罐和攪拌軸，所述廢水罐的頂蓋上安裝有攪拌電機，所述攪拌軸的頂部與攪拌電機的輸出軸對接安裝，所述攪拌軸由上軸和下軸兩部分組成。
所述上軸內腔的上部位置粘接有限位盤，所述限位盤頂部的兩側均貫穿連接有提拉繩，所述提拉繩的底端固定連接有密封塞，所述上軸外壁兩側的上部均開設有供提拉繩穿過的通孔，所述提拉繩的上端固定連接有配重球，所述上軸外壁的下部開設有回流口，所述限位盤與密封塞之間設置有彈簧，下軸外壁的下部開設有進水口，所述下軸內腔的底部放置有壓縮罩，所述壓縮罩的上方通過支撐片固定連接有過濾錐，所述廢水罐內壁的底部固定連接有與下軸相適配的插接柱，下軸的底部為兩段式設計，底部帶有進水口的一小段直接插接在廢水罐底部的插接柱上。
優選的，所述進水口的內壁上粘接有導向弧，所述下軸外壁的底部設置有攪拌扇葉。
優選的，所述彈簧的上下兩端分別與限位盤的底部以及密封塞的頂部固定連接，所述密封塞的底部為傾斜面。
優選的，所述下軸和上軸均為空心軸。
優選的，所述上軸的底部固定連接有圓環薄片，且圓環薄片的內徑小于上軸的內徑，所述壓縮罩的底部搭接在導向弧的頂部上，所述過濾錐的頂部與下軸的頂部處于同一水平面上。
優選的，所述下軸的頂部固定焊接有插接栓，所述上軸及其上的圓環薄片均開設有與插接栓相匹配的插接孔。
與現有技術相比，本發明的有益效果是：
1、該檸檬酸提取后的廢水處理裝置，通過特殊的攪拌軸設計和使用，在進行凝絮處理廢水的時候，可以讓廢水以渦流狀態運動，且自渦流的底部進入到攪拌軸的內腔，然后自下而上運動再?gòu)幕亓骺趪姵觯梢詫?shí)現擾動攪拌廢水的目的，即可以局部隨機打亂物流流動速度，以解決在攪拌凝絮處理廢水時候，容易出現凝絮物運動速度相差無幾而造成無法凝絮的問題，即攪拌速度難以控制，變化攪拌速度的時候容易將凝絮的污染物打散的問題。
2、該檸檬酸提取后的廢水處理裝置，通過空心的攪拌軸及其上的壓縮罩設計，可以讓廢水及其中的凝絮物在這一位置發生聚攏，即讓凝絮物較小的污染物合并變大，以解決廢水處理過程中凝絮物過小無法過濾掉，很容易隨著上清液或者排放廢水一起流走而導致的廢水凈化處理不達標的問題。
3、該檸檬酸提取后的廢水處理裝置，通過壓縮罩和過濾錐的設計使用，經過聚攏合并的凝絮物整體的體積變大，凝絮物之間的黏合度變高，可以實現有效的過濾，且廢水流淌是隨著攪拌動作的進行而一直循環往復重復，聚攏的凝絮物和顆粒物是直接被截流在壓縮罩和過濾錐之間的區域，一方面可以實現降低正在攪拌的廢水之中污染物含量，有效的解決在凝絮完成之后廢水排放受到二次污染的問題，另一方面，還可以解決凝絮物容易被攪拌結構或者是顆粒物打散的問題。
4、該檸檬酸提取后的廢水處理裝置，壓縮罩采用錐形且小口徑流通的中間管設計，一方面可以實現將小顆粒以及小凝絮物壓實聚攏變成大團污染物進行過濾，另一方面還可以避免在停機之后過濾下來的污染物隨著殘留廢水被擠出回流，即凝絮物隨著過濾在壓縮罩以及過濾錐之間區域累積，其重量和體積會隨著廢水循環時間而不斷變大，壓縮罩可流通的中間管是向上延伸一段距離，即使在停機，密封塞向下推送壓縮的時候，也不會將聚攏成團的污染物再次送入到廢水之中，可以實現停機即排水的動作，縮短廢水凝絮處理排放轉移的時間。
（發明人：趙君;李葳）
