公布日：2023.12.26
申請日：2023.11.24
分類號：C02F9/00(2023.01)I;B01F35/71(2022.01)I;B01F27/95(2022.01)I;B01F27/85(2022.01)I;B01D29/96(2006.01)I;B01D53/06(2006.01)I;C02F1/00(2023.01)N;C02F1
/32(2023.01)N;C02F1/44(2023.01)N
摘要
本發明涉及廢水處理技術領域，提供了一種洗衣廢水凈化循環裝置，以解決現有的洗衣廢水凈化循環裝置不能夠?qū)Χ喾N凈化處理劑同時進行自動穩定的間歇下料工作的問題，包括裝置外殼和銜接板，所述裝置外殼的頂部安裝有自動下料組件，所述裝置外殼內安裝有對流混合凈化組件，所述裝置外殼的頂部連接有通風筒，所述銜接板內開設有收納槽，所述銜接板內固定連接有伸縮套桿，所述伸縮套桿內固定連接有復位彈簧，所述伸縮套桿的底端固定連接有擠壓板，所述擠壓板限位滑動連接在所述收納槽內。本申請不僅能夠?qū)Χ喾N凈化處理劑同時進行自動穩定的間歇下料工作，還能夠?qū)艋幚韯┡c洗衣廢水進行高效均勻的混合工作。
權利要求書

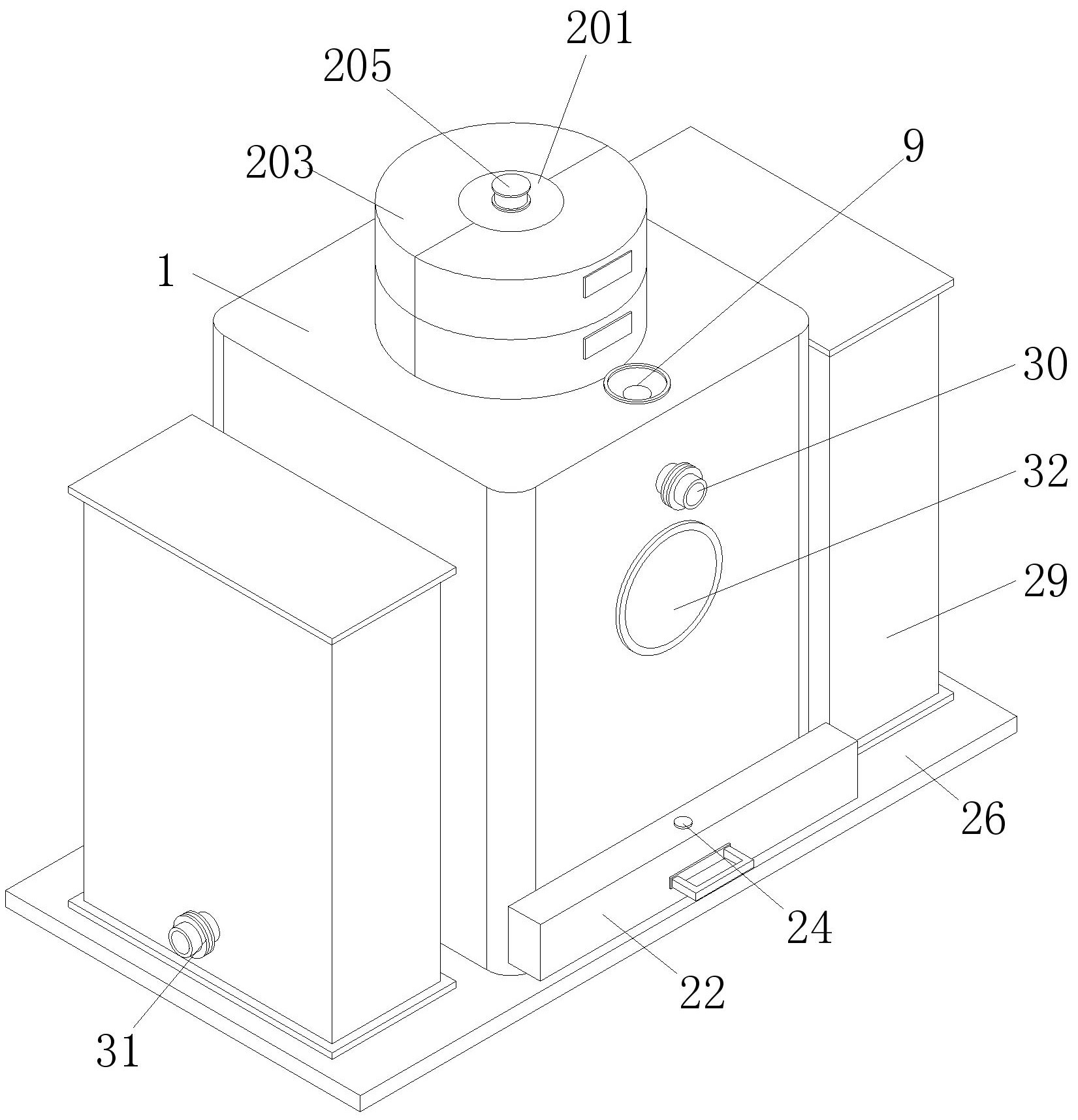

1.一種洗衣廢水凈化循環裝置，包括裝置外殼（1）和銜接板（10），其特征在于：所述裝置外殼（1）的頂部安裝有自動下料組件（2），所述裝置外殼（1）內安裝有對流混合凈化組件（8），所述裝置外殼（1）的頂部連接有通風筒（9），所述銜接板（10）內開設有收納槽（11），所述銜接板（10）內固定連接有伸縮套桿（12），所述伸縮套桿（12）內固定連接有復位彈簧（13），所述伸縮套桿（12）的底端固定連接有擠壓板（14），所述擠壓板（14）限位滑動連接在所述收納槽（11）內，所述裝置外殼（1）的側端固定連接有密封墊（15），所述密封墊（15）內限位滑動連接有第一安裝板（16）和第二安裝板（17），所述第一安裝板（16）上固定連接有濾網板（18），所述濾網板（18）的頂部開設有收集槽（19），所述第二安裝板（17）上固定連接有反滲透膜濾板（20），所述第一安裝板（16）和所述第二安裝板（17）上均貫穿開設有第一卡槽（21），所述第一安裝板（16）和所述第二安裝板（17）均限位滑動連接在限位框（22）內，所述限位框（22）的頂端固定連接有連接彈簧（23），所述連接彈簧（23）的頂端固定連接有卡桿（24），所述卡桿（24）貫穿滑動連接在所述限位框（22）內，所述卡桿（24）的中部卡合連接在所述第一卡槽（21）內，所述卡桿（24）的底部卡合連接在第二卡槽（25）內，所述第二卡槽（25）開設在固定底板（26）上，所述固定底板（26）固定連接在所述裝置外殼（1）的底端面上，所述裝置外殼（1）的底部連接有導流管（27），所述導流管（27）上法蘭連接有小型水泵（28），所述小型水泵（28）安裝在所述固定底板（26）的底端面上，所述自動下料組件（2）包括固定筒（201），所述固定筒（201）固定連接在所述裝置外殼（1）的頂部，所述固定筒（201）內開設有下料槽（202），所述固定筒（201）的側端面上固定連接有存儲箱（203），所述存儲箱（203）的底部側端連接有連接管（204），所述連接管（204）的另一端連接在所述固定筒（201）上，所述固定筒（201）的頂端固定連接有伺服電機（205），所述伺服電機（205）的輸出軸上固定連接有轉動筒（206），所述轉動筒（206）轉動連接在所述固定筒（201）內，所述轉動筒（206）內開設有中轉槽（207），所述固定筒（201）固定在所述裝置外殼（1）的頂部中心部位，所述存儲箱（203）對稱分布在所述固定筒（201）的左右兩側和上下兩側，所述存儲箱（203）的橫截面呈半圓環狀，所述存儲箱（203）通過所述連接管（204）與所述中轉槽（207）一一對應，所述中轉槽（207）的頂端面與相應連接管（204）的頂端面平齊，所述中轉槽（207）的內部底端面呈傾斜狀，所述下料槽（202）對稱分布在所述固定筒（201）的前后兩側，所述轉動筒（206）的側端面與所述固定筒（201）的內壁相貼合，所述轉動筒（206）的底端面上固定連接有攪拌桿（3），所述攪拌桿（3）上固定連接有攪拌葉（4），所述轉動筒（206）的底部固定連接有固定桿（5），所述固定桿（5）的另一端固定連接有活性炭網板（6），所述活性炭網板（6）上貫穿開設有通孔（7），所述活性炭網板（6）的頂端面與所述裝置外殼（1）的內部頂端面相貼合，所述通孔（7）的直徑大于所述固定筒（201）的直徑，所述對流混合凈化組件（8）包括傳動軸（801），所述傳動軸（801）的頂端轉動連接在所述活性炭網板（6）的底端面上，所述傳動軸（801）上固定連接有圓形齒輪（802）和排風扇（810），所述圓形齒輪（802）上嚙合連接有齒塊（803），所述齒塊（803）固定連接在固定環（804）的內壁上，所述固定環（804）固定連接在所述裝置外殼（1）內，所述傳動軸（801）上固定連接有螺旋葉片（805），所述傳動軸（801）上轉動連接有輸送筒（806），所述輸送筒（806）上連接有固定管（807），所述輸送筒（806）上固定連接有混合板（808），所述混合板（808）上安裝有紫外線燈管（809），所述輸送筒（806）的底端固定連接在所述銜接板（10）的頂端面上，所述傳動軸（801）的底端轉動連接在所述銜接板（10）的頂端面上，所述傳動軸（801）對稱分布在所述活性炭網板（6）的底端面上，所述傳動軸（801）與所述圓形齒輪（802）一一對應，所述齒塊（803）等角度分布在所述固定環（804）的內壁上，所述齒塊（803）呈傾斜狀，所述齒塊（803）與所述圓形齒輪（802）相平行，所述固定管（807）對稱分布在所述輸送筒（806）的端部兩側，所述輸送筒（806）對稱分布在所述傳動軸（801）的兩側，所述螺旋葉片（805）設置有兩組，兩組螺旋葉片（805）分別等距分布在兩個輸送筒（806）內，兩側螺旋葉片（805）的螺旋方向相反，所述混合板（808）對稱分布在所述輸送筒（806）的左右兩側和上下兩側，所述混合板（808）與所述紫外線燈管（809）一一對應。
2.根據權利要求1所述一種洗衣廢水凈化循環裝置，其特征在于：所述銜接板（10）的底端面與所述濾網板（18）的頂端面相貼合，所述收納槽（11）對稱分布在所述銜接板（10）底部兩側，所述收納槽（11）與所述擠壓板（14）一一對應，所述伸縮套桿（12）對稱分布在所述擠壓板（14）的頂部兩側，所述擠壓板（14）的底部橫截面呈等腰梯形，所述收集槽（19）開設在所述濾網板（18）的中間部位，所述收納槽（11）的長度和深度分別大于所述擠壓板（14）的長度和厚度。
3.根據權利要求1所述一種洗衣廢水凈化循環裝置，其特征在于：所述濾網板（18）和所述反滲透膜濾板（20）均呈半圓形，所述濾網板（18）和所述反滲透膜濾板（20）均對稱分布在裝置外殼（1）內部兩側，兩側濾網板（18）相互貼合，兩側反滲透膜濾板（20）相互貼合，所述濾網板（18）的厚度與所述第一安裝板（16）的厚度相同，所述反滲透膜濾板（20）的厚度與所述第二安裝板（17）的厚度相同。
4.根據權利要求1所述一種洗衣廢水凈化循環裝置，其特征在于：所述限位框（22）的長度大于所述第一安裝板（16）的長度，所述卡桿（24）連接在所述限位框（22）的中間部位，所述限位框（22）的寬度小于所述卡桿（24）的長度，所述導流管（27）的一端連接在所述裝置外殼（1）的底部中間部位。
5.根據權利要求1所述一種洗衣廢水凈化循環裝置，其特征在于：所述固定底板（26）的頂端面上固定連接有儲水箱（29），所述導流管（27）的另一端連接在所述儲水箱（29）內，所述儲水箱（29）和所述裝置外殼（1）上均連接有輸送管（30），所述輸送管（30）上安裝有電磁閥（31），所述裝置外殼（1）上安裝有觀察窗（32），所述儲水箱（29）對稱分布在所述固定底板（26）的頂端兩側。
發明內容
本發明提出一種洗衣廢水凈化循環裝置，解決了現有的洗衣廢水凈化循環裝置不能夠?qū)Χ喾N凈化處理劑同時進行自動穩定的間歇下料工作，并且不能夠?qū)艋幚韯┡c洗衣廢水進行高效均勻的混合工作，而且不能夠進行自動徹底的固液分離處理，同時不能夠?qū)^濾組件進行便捷穩定的定期拆卸清洗和更換工作的問題。
本發明的技術方案如下：
一種洗衣廢水凈化循環裝置，包括裝置外殼和銜接板，所述裝置外殼的頂部安裝有自動下料組件，所述裝置外殼內安裝有對流混合凈化組件，所述裝置外殼的頂部連接有通風筒，所述銜接板內開設有收納槽，所述銜接板內固定連接有伸縮套桿，所述伸縮套桿內固定連接有復位彈簧，所述伸縮套桿的底端固定連接有擠壓板，所述擠壓板限位滑動連接在所述收納槽內，所述裝置外殼的側端固定連接有密封墊，所述密封墊內限位滑動連接有第一安裝板和第二安裝板，所述第一安裝板上固定連接有濾網板，所述濾網板的頂部開設有收集槽，所述第二安裝板上固定連接有反滲透膜濾板，所述第一安裝板和所述第二安裝板上均貫穿開設有第一卡槽，所述第一安裝板和所述第二安裝板均限位滑動連接在限位框內，所述限位框的頂端固定連接有連接彈簧，所述連接彈簧的頂端固定連接有卡桿，所述卡桿貫穿滑動連接在所述限位框內，所述卡桿的中部卡合連接在所述第一卡槽內，所述卡桿的底部卡合連接在第二卡槽內，所述第二卡槽開設在固定底板上，所述固定底板固定連接在所述裝置外殼的底端面上，所述裝置外殼的底部連接有導流管，所述導流管上法蘭連接有小型水泵，所述小型水泵安裝在所述固定底板的底端面上。
作為本發明的一種優選方案，其中：所述自動下料組件包括固定筒，所述固定筒固定連接在所述裝置外殼的頂部，所述固定筒內開設有下料槽，所述固定筒的側端面上固定連接有存儲箱，所述存儲箱的底部側端連接有連接管，所述連接管的另一端連接在所述固定筒上，所述固定筒的頂端固定連接有伺服電機，所述伺服電機的輸出軸上固定連接有轉動筒，所述轉動筒轉動連接在所述固定筒內，所述轉動筒內開設有中轉槽。
作為本發明的一種優選方案，其中：所述固定筒固定在所述裝置外殼的頂部中心部位，所述存儲箱對稱分布在所述固定筒的左右兩側和上下兩側，所述存儲箱的橫截面呈半圓環狀，所述存儲箱通過所述連接管與所述中轉槽一一對應，所述中轉槽的頂端面與相應連接管的頂端面平齊，所述中轉槽的內部底端面呈傾斜狀，所述下料槽對稱分布在所述固定筒的前后兩側，所述轉動筒的側端面與所述固定筒的內壁相貼合。
作為本發明的一種優選方案，其中：所述轉動筒的底端面上固定連接有攪拌桿，所述攪拌桿上固定連接有攪拌葉，所述轉動筒的底部固定連接有固定桿，所述固定桿的另一端固定連接有活性炭網板，所述活性炭網板上貫穿開設有通孔，所述活性炭網板的頂端面與所述裝置外殼的內部頂端面相貼合，所述通孔的直徑大于所述固定筒的直徑。
作為本發明的一種優選方案，其中：所述對流混合凈化組件包括傳動軸，所述傳動軸的頂端轉動連接在所述活性炭網板的底端面上，所述傳動軸上固定連接有圓形齒輪和排風扇，所述圓形齒輪上嚙合連接有齒塊，所述齒塊固定連接在固定環的內壁上，所述固定環固定連接在所述裝置外殼內，所述傳動軸上固定連接有螺旋葉片，所述傳動軸上轉動連接有輸送筒，所述輸送筒上連接有固定管，所述輸送筒上固定連接有混合板，所述混合板上安裝有紫外線燈管，所述輸送筒的底端固定連接在所述銜接板的頂端面上，所述傳動軸的底端轉動連接在所述銜接板的頂端面上。
作為本發明的一種優選方案，其中：所述傳動軸對稱分布在所述活性炭網板的底端面上，所述傳動軸與所述圓形齒輪一一對應，所述齒塊等角度分布在所述固定環的內壁上，所述齒塊呈傾斜狀，所述齒塊與所述圓形齒輪相平行，所述固定管對稱分布在所述輸送筒的端部兩側，所述輸送筒對稱分布在所述傳動軸的兩側，所述螺旋葉片設置有兩組，兩組螺旋葉片分別等距分布在兩個輸送筒內，兩側螺旋葉片的螺旋方向相反，所述混合板對稱分布在所述輸送筒的左右兩側和上下兩側，所述混合板與所述紫外線燈管一一對應。
作為本發明的一種優選方案，其中：所述銜接板的底端面與所述濾網板的頂端面相貼合，所述收納槽對稱分布在所述銜接板底部兩側，所述收納槽與所述擠壓板一一對應，所述伸縮套桿對稱分布在所述擠壓板的頂部兩側，所述擠壓板的底部橫截面呈等腰梯形，所述收集槽開設在所述濾網板的中間部位，所述收納槽的長度和深度分別大于所述擠壓板的長度和厚度。
作為本發明的一種優選方案，其中：所述濾網板和所述反滲透膜濾板均呈半圓形，所述濾網板和所述反滲透膜濾板均對稱分布在裝置外殼內部兩側，兩側濾網板相互貼合，兩側反滲透膜濾板相互貼合，所述濾網板的厚度與所述第一安裝板的厚度相同，所述反滲透膜濾板的厚度與所述第二安裝板的厚度相同。
作為本發明的一種優選方案，其中：所述限位框的長度大于所述第一安裝板的長度，所述卡桿連接在所述限位框的中間部位，所述限位框的寬度小于所述卡桿的長度，所述導流管的一端連接在所述裝置外殼的底部中間部位。
作為本發明的一種優選方案，其中：所述固定底板的頂端面上固定連接有儲水箱，所述導流管的另一端連接在所述儲水箱內，所述儲水箱和所述裝置外殼上均連接有輸送管，所述輸送管上安裝有電磁閥，所述裝置外殼上安裝有觀察窗，所述儲水箱對稱分布在所述固定底板的頂端兩側。
本發明的工作原理及有益效果為：
1、設置有自動下料組件，利用伺服電機能夠帶動轉動筒在固定筒中穩定轉動，進而能夠帶動各個中轉槽與相應存儲箱上的連接管進行間歇重合，此時各個存儲箱通過連接管能夠?qū)⒏鞣N凈化處理劑自動輸送至各個中轉槽中，并隨著轉動筒的繼續轉動，能夠帶動各個中轉槽與下料槽相重合，此時各個中轉槽內的凈化處理劑能夠通過下料槽進行自動下料，如此往復，能夠自動穩定的完成多種凈化處理劑的間歇下料工作，進而能夠保證凈化處理劑后續與洗衣廢水混合工作的均勻和高效，避免一次性投放大量凈化處理劑導致后續混合效果差，混合效率低的問題，從而能夠保證洗衣廢水凈化處理工作的高效和穩定。
2、設置有對流混合凈化組件，轉動筒在轉動過程中，通過攪拌桿和固定桿能夠帶動活性炭網板轉動，進而能夠帶動各個傳動軸和輸送筒同時進行公轉，與此同時，在圓形齒輪和各個齒塊的嚙合驅動作用下，能夠帶動公轉的傳動軸在輸送筒內進行自動自轉，此時利用兩組各個螺旋葉片的轉動，配合兩側的輸送筒和固定管能夠?qū)⑸喜亢拖虏康膹U水螺旋輸送至中部，進行對流混合，并隨著各個輸送筒的公轉，配合各個混合板，能夠?qū)斔偷膹U水同時進行對流混合和攪拌混合，進而能夠?qū)⒉煌疃鹊母魈帍U水與各種凈化處理劑進行高效均勻的混合處理，能夠有效廢水在攪拌過程中出現濃度分層現象，從而導致廢水凈化處理不均勻，影響廢水后續循環使用的安全和穩定。
3、設置有活性炭網板，在各個傳動軸公轉和自轉過程中，能夠帶動相應的排風扇進行穩定轉動，此時配合通風筒和活性炭網板，能夠?qū)U水處理過程中產生的氣體和異味進行便捷穩定的凈化消除，進而能夠有效避免環境污染，從而能夠保證裝置工作狀態的穩定和安全，且在各個混合板的運動過程中，通過紫外線燈管能夠?qū)U水各處進行高效均勻的消毒殺菌處理，增加了裝置的使用多樣性。
4、設置有濾網板和反滲透膜濾板，利用小型水泵上的導流管能夠?qū)旌咸幚砗蟮膹U水進行穩定抽吸，此時利用反滲透膜濾板可除去污水中的病毒、細菌、重金屬、固體可溶物和污染有機物，達到水質凈化軟化作用，得到初步可循環使用的凈水，且廢水在與反滲透膜濾板接觸前，利用濾網板能夠?qū)旌咸幚砗蟮膹U水進行過濾處理，此時廢水中的固體廢物能夠穩定過濾在濾網板上，并且在各個傳動軸公轉過程中，能夠帶動銜接板在濾網板上進行穩定轉動，進而能夠?qū)V網板上過濾的固體廢物自動穩定的撥動至收集槽中進行收集，避免固體廢物附著在濾網板表面各處，影響濾網板后續過濾狀態的穩定和高效，與此同時，固體廢物被撥動至收集槽中進行收集時，利用伸縮套桿內部的復位彈簧能夠推動擠壓板自動向收集槽中運動，進而能夠?qū)κ占壑惺占墓腆w廢物進行自動擠壓，進一步提升固液分離效果，避免廢水附著在固體廢物上，導致固體廢物在后續轉運過程中，出現廢水滴落現象，污染環境的問題，增加了裝置的使用多樣性和安全性。
5、設置有第一卡槽、卡桿和第二卡槽，利用卡桿和第二卡槽的配合，能夠通過限位框同時對第一安裝板上的濾網板和第二安裝板上的反滲透膜濾板進行拆卸，且利用卡桿和第一卡槽的配合，能夠同時對第一安裝板和第二安裝板進行便捷拆卸，進而能夠保證濾網板和反滲透膜濾板后續清理更換工作的穩定和便捷，并且能夠通過濾網板對收集的固體廢物進行穩定和便捷的轉運處理，同理，利用第一卡槽、卡桿和第二卡槽的配合能夠?qū)Φ谝话惭b板上的濾網板和第二安裝板上的反滲透膜濾板進行便捷穩定的卡合安裝，進而能夠保證濾網板和反滲透膜濾板后續工作狀態的穩定，增加了裝置的使用多樣性和便捷性。
（發明人：管宇飛;高海玉;王存炎;高洋;徐愛民）
