公布日：2023.12.22
申請日：2023.10.13
分類號：C02F9/00(2023.01)I;C02F1/66(2023.01)N;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F1/44(2023.01)N;C02F1/56(2023.01)N;C02F5/02(2023.01)N;C02F3/
30(2023.01)N;C02F7/00(2006.01)N;C02F1/28(2023.01)N;C02F101/20(2006.01)N;C02F103/16(2006.01)N
摘要

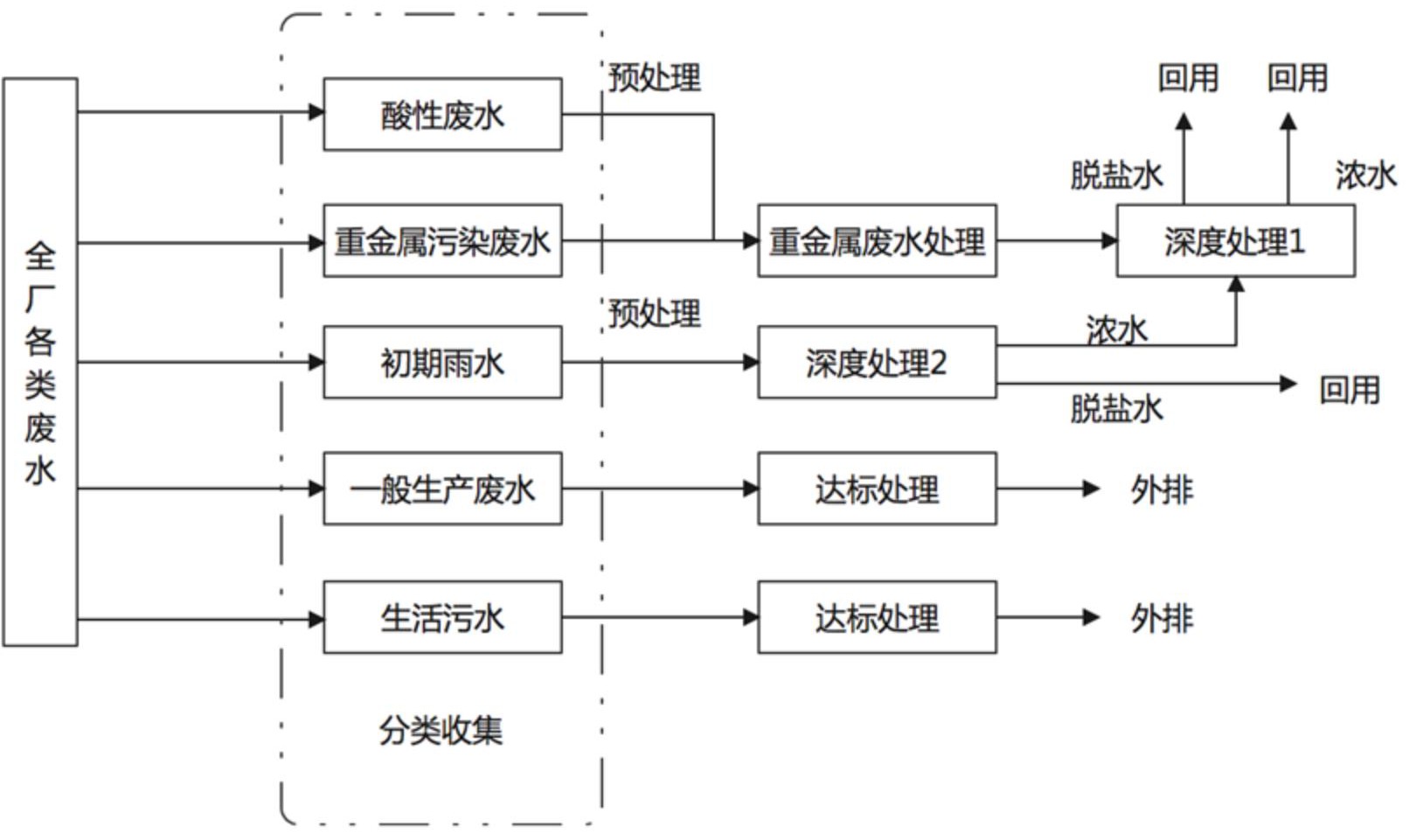

本發明的一種銅冶煉廠廢水分類收集及處理回用的工藝方法，包括以下步驟，S1、全廠廢水分類收集并輸送至各類廢水處理系統；S2、酸性廢水預處理；S3、重金屬污染廢水與處理后酸性廢水的處理；S4、處理后達標重金屬廢水的深度處理及回用；S5、初期雨水的預處理、深度處理及回用；S6、一般生產廢水的處理及排放；S7、生活污水的處理；本發明通過將銅冶煉廠酸性廢水、重金屬污染廢水、初期雨水、一般生產廢水、生活污水從源頭分類收集分質處理，最終實現涉重廢水零排放、一般廢水減量化排放，使廢水處理減量化、資源化回收利用，克服了現有冶煉廠廢水處理消耗大、水循環利用率低、易造成二次污染等不足，適合各銅冶煉企業工業廢水的處理利用。
權利要求書
1.一種銅冶煉廠廢水分類收集及處理回用的工藝方法，其特征在于，包括以下步驟，S1、對全廠廢水分類進行收集并輸送至各類廢水處理系統；所述全廠廢水包括酸性廢水、重金屬污染廢水、初期雨水、一般生產廢水和生活污水；S2、采用氣液強化硫化技術對酸性廢水進行預處理；S3、采用石灰-鐵鹽-除硬工藝對重金屬污染廢水與處理后酸性廢水的處理；S4、采用超濾+反滲透的膜處理裝置對處理后達標重金屬廢水的深度處理及回用，回用包括脫鹽水和濃水在廠區內回用；S5、對初期雨水的預處理、深度處理及回用；采用混凝沉淀的處理工藝，深度處理采用超濾+反滲透的膜處理裝置，脫鹽水回用及濃水進一步進行膜處理；S6、采用混凝沉淀處理后的廢水外排對一般生產廢水的處理及排放；S7、采用二級生化處理工藝即A/O生物接觸氧化工藝對生活污水進行處理。
2.根據權利要求1所述的銅冶煉廠廢水分類收集及處理回用的工藝方法，其特征在于：所述的步驟S1中，酸性廢水為重金屬污染物濃度最高的稀酸，由煙氣制酸凈化工序產出，產出后用儲罐收集，通過泵及架空管道送至酸性廢水預處理系統；重金屬污染廢水為廠區內重污染區域產出的污染物濃度較低的廢水，包括精礦區沖洗水、冰銅�；h(huán)水、吹煉渣粒化循環水、分析化驗中心酸霧凈化塔排污水、電解酸霧凈化塔排污水、澆鑄循環水、制酸尾氣脫硫排污水、涉重區域初期雨水，就地區域收集后，通過泵及架空管道送至重金屬污染廢水處理系統；初期雨水為廠區除涉重區域以外的其他區域初期雨水，通過廠區雨水管網溝排集中收集于廠區初期雨水收集池；一般生產廢水為廠區其他循環水系統產出的強制排污水，不含重金屬污染物，通過就地收集泵及架空管道送至一般生產廢水處理系統；生活污水為廠區各公廁、辦公樓、食堂、洗浴中心產出的生活污水，由各產出點化糞池初級處理后，經廠區內獨立的生活排水管網集中收集至生活污水處理設置。
3.根據權利要求1所述的銅冶煉廠廢水分類收集及處理回用的工藝方法，其特征在于：所述的步驟2中包括將煙氣制酸凈化工序產出的酸性廢水通過泵送入氣液強化硫化反應器，與硫化氫氣體充分接觸反應，產生硫化物沉淀，脫除廢酸中絕砷、銅、鉛有害雜質；硫化沉淀渣進入濃密池，再通過板框壓濾機進行壓濾分離，硫化處理后液送至石膏工序再處理，硫化后液含砷≤5mg/L、銅≤1mg/L；硫化氫采用液態硫氫化鈉與稀硫酸反應制備，制備殘留的硫酸鈉溶液采用設定量的氫氧化鈉調節pH后，經雙效蒸發處理得到硫酸鈉產品；氣液強化硫化反應器和氣體發生器中產生的尾氣先經預處理罐吸收殘留的硫化氫，最后的尾氣送至尾吸塔處理，經在線監測系統檢測后由排放煙囪統一排放；除害塔采用堿液吸收硫化氫，一段時間后吸收液轉變?yōu)榱蚧c溶液，每隔一段時間將硫化鈉溶液送至氣體發生器處理，實現硫化鈉溶液的資源化利用。
4.根據權利要求1所述的銅冶煉廠廢水分類收集及處理回用的工藝方法，其特征在于：所述的步驟3中，步驟S2處理后酸性廢水先經石灰石中和，再與S1中收集的重金屬污染廢水一并采用“石灰-鐵鹽中和-除硬”工藝處理，石灰石中和產出的石膏各項污染物指標達到《GB5085.7-2007危險廢物鑒別標準通則》標準中一般固廢要求。
5.根據權利要求1所述的銅冶煉廠廢水分類收集及處理回用的工藝方法，其特征在于：所述的步驟4中，步驟S3處理后達標廢水通過一套“超濾+反滲透”裝置處理后，產出的淡水回用于廠區循環水補水，濃水回用于渣緩冷場渣包冷卻水；產出的淡水和濃水全部回用于廠區內，實現了涉重廢水零排放。
6.根據權利要求1所述的銅冶煉廠廢水分類收集及處理回用的工藝方法，其特征在于：所述的步驟5中，步驟S1收集的初期雨水通過“混凝沉淀”工藝處理后，再經另一套“超濾+反滲透”裝置處理，產出的淡水回用于廠區循環水補水，濃水送至步驟S4，與步驟S3處理后達標廢水一并處理。
7.根據權利要求4所述的銅冶煉廠廢水分類收集及處理回用的工藝方法，其特征在于：所述步驟S3具體包括硫化處理后液送至石膏反應槽，在石膏反應槽中加入20%石灰石乳液，控制石膏工序pH值在3~4之間和一定的反應時間，廢酸中的氟離子及大部分硫酸和碳酸鈣反應生成石膏，反應后液通過濃密機沉降，用濃密機底流泵打入高位給液槽并經石膏離心機分離出石膏，石膏外售用于水泥摻和料，濾后液送入地坑并經泵打回濃密機，濃密機上清液溢流至一段中和反應槽；一段中和反應后液溢流至一組敞開的四聯槽，控制pH在8.5，用空氣曝氣氧化，其中的三價砷氧化為五價砷，二價鐵氧化成三價鐵；最后，控制pH在10.5；在反應后液中加入絮凝劑，再通過濃密機沉降，底流送中和壓濾機壓濾，壓濾機濾液送至一段中和濃密機，一段中和濃密機上清液再經過二段中和，流程按二段中和→二段四聯槽氧化→二段絮凝進行，二段中和濃密機上清液溢流至三段反應槽，三段反應槽中投加碳酸鈉溶液去除廢水硬度，出水硬度<200mg/L，底流用泵打回一段中和反應槽；三段反應槽上清液溢流至三段凝聚槽，再溢流至三段沉降槽，沉降槽上清液溢流至中間水池，并用排液泵再送至氣液分離器、懸浮過濾器，沉降槽底流打回一號石膏反應槽；懸浮過濾器底流送至過濾器渣漿槽并用排液泵送回石灰石乳槽，懸浮過濾器上清液溢流至pH調節池，再溢流至回用水池并經回用水泵送至廢水深度處理系統，在pH調節池中加稀釋后的硫酸來調節pH值。
8.根據權利要求5所述的銅冶煉廠廢水分類收集及處理回用的工藝方法，其特征在于：所述步驟S4中，處理達標后的中和后液送入原水池，經多介質過濾器過濾后，送入超濾裝置，控制清水產水率≥90%，產水SDI＜3，濃水返回工藝前端原水池繼續循環，清水進反滲透系統，反滲透產水率≥75%，脫鹽率≥95%，總鈣鎂脫除率≥95%，產出脫鹽水回用于制酸循環水補水，濃鹽水回用于渣緩冷場循環水池補水，實現涉重廢水零排放。
9.根據權利要求6所述的銅冶煉廠廢水分類收集及處理回用的工藝方法，其特征在于：所述步驟S5包括來自步驟S1初期雨水收集池的廢水，經由初期雨水收集池提升泵送至PFS反應池；在PFS反應池中投加聚合硫酸鐵PFS，經攪拌充分混合反應后形成礬花，去除廢水中少量的砷及銅、鉛等重金屬；反應后溶液溢流至pH調節池，同時在調節池中投加NaOH溶液，將廢水pH調節至6～9后溢流至DCTR反應池；在DCTR反應池中投加重金屬捕集劑DCTR，進一步去除廢水中殘留的砷及銅、鉛重金屬后，混合溶液溢流至絮凝池，在絮凝池中投加0.1%濃度的絮凝劑PAM，使混凝沉淀物增大，溢流至沉淀池沉淀；沉淀物經由重力自然沉降后，從沉淀池底部排泥管排入集泥池，上部溢流清液進入中間水池，再通過中間水池提升泵送入懸浮填料過濾器即FBl過濾器去除水中殘留懸浮物，濾出液送入廢水深度處理站初期雨水調節池，過濾器沉淀物從過濾器底部排泥送入集泥池；集泥池內的泥漿通過泵送入污泥濃密機，上清液溢流至初期雨水處理站絮凝池，底部濃漿通過底流泵泵入污泥壓濾機，壓濾機濾后液返回濃密機；初期雨水原水池的廢水經多介質過濾器過濾后，送入超濾裝置，控制清水產水率≥90%，產水SDI＜3，濃水返回工藝前端原水池繼續循環，清水進反滲透系統，反滲透產水率≥75%，脫鹽率≥95%，總鈣鎂脫除率≥95%，產出脫鹽水回用于制酸循環水補水，濃鹽水送至步驟S4中原水池。
10.根據權利要求1所述的銅冶煉廠廢水分類收集及處理回用的工藝方法，其特征在于：所述步驟S6包括步驟S1中一般生產廢水集中在廢水調節池收集，通過輸送泵輸送到pH調節池，在pH調節池中加氫氧化鈉溶液調節pH值為6-9后，再到軟化池，加碳酸鈉溶液除去Ca2+、Mg2+等離子；然后到反應池，在反應池中加PFS，進行初步絮凝沉降；反應池中的廢水流到與之相鄰的絮凝池，在絮凝池中加PAM，進行再次絮凝沉降；每個池子中都有攪拌槳；然后廢水流到沉淀池進行沉淀，沉淀池底部污泥排至集泥池，上層清液溢流到濾前水池；集泥池內污泥由水泵提升至濃密機濃縮，濃密機上清液返回沉淀池澄清，濃密機底流用泵送至壓濾進行固液分離；濾前水池廢水送至懸浮填料過濾器進行過濾，過濾后送至濾后水池，最終外排。
發明內容
本發明提出的一種銅冶煉廠廢水分類收集及處理回用的工藝方法，可至少解決上述技術問題之一。
為實現上述目的，本發明采用了以下技術方案：一種銅冶煉廠廢水分類收集及處理回用的工藝方法，包括以下步驟：S1、全廠廢水分類收集并輸送至各類廢水處理系統；S2、酸性廢水預處理；S3、重金屬污染廢水與處理后酸性廢水的處理；S4、處理后達標重金屬廢水的深度處理及回用；S5、初期雨水的預處理、深度處理及回用；S6、一般生產廢水的處理及排放；S7、生活污水的處理；進一步地，所述的步驟S1中，根據全廠廢水成分特點，將廢水按酸性廢水、重金屬污染廢水、初期雨水、一般生產廢水、生活污水進行分類收集。
進一步地，所述的步驟2中，步驟S1收集的酸性廢水采用“氣液強化硫化”工藝處理，處理后廢水重金屬污染物砷、銅、鉛含量低，其特征在于，硫化劑采用硫化氫氣體，硫化劑的制備采用硫氫化鈉/硫化鈉與稀硫酸反應制取，產出的硫酸鈉溶液進行蒸發干燥生產無水硫酸鈉產品，避免了硫酸鈉混入廢水中，大幅降低廢水鹽分，利于后續廢水的回用。
進一步地，所述的步驟3中，步驟S2處理后酸性廢水先經石灰石中和，再與S1中收集的重金屬污染廢水一并采用“石灰-鐵鹽中和-除硬”工藝處理，處理后廢水含砷、銅、鉛及其他污染物指標優于《銅、鎳、鈷工業污染物排放標準》（GB25467-2010）中相關標準要求。其特征在于，石灰石中和產出的石膏各項污染物指標達到《GB5085.7-2007危險廢物鑒別標準通則》標準中一般固廢要求，可作為制造水泥的摻和料，實現資源化回收，同時處理后廢水回用于石灰石乳、石灰乳的配置，大幅減少新水消耗。
進一步地，所述的步驟4中，步驟S3處理后達標廢水通過一套“超濾+反滲透”裝置處理后，產出的淡水回用于廠區循環水補水，濃水回用于渣緩冷場渣包冷卻水。其特征在于，產出的淡水和濃水全部回用于廠區內，實現了涉重廢水零排放。
進一步地，所述的步驟5中，步驟S1收集的初期雨水通過“混凝沉淀”工藝處理后，再經另一套“超濾+反滲透”裝置處理，產出的淡水回用于廠區循環水補水，濃水送至S4，與S3處理后達標廢水一并處理。其特征在于，提高了膜處理系統的產水率。
進一步地，所述步驟6中，步驟S1收集的一般生產廢水采用“混凝沉淀”處理后外排。
進一步地，所述步驟7中，步驟S1收集的生活污水采用“二級生化處理工藝”（A/O生物接觸氧化工藝），處理后水質指標達到《城鎮污水處理廠污染物排放標準》（GB18918-2002）規定的一級A標準。
進一步地，所述步驟S2中硫酸鈉溶液蒸發干燥可選用MVR或多效蒸發技術。
進一步地，所述步驟S2中硫化氫制備可選用硫氫合成技術，若選擇該技術，則無硫酸鈉溶液產出。
進一步地，所述步驟S3中重金屬廢水除硬技術可選用碳酸鈉或二氧化碳除硬技術。
由上述技術方案可知，本發明的銅冶煉廠廢水分類收集及處理回用的工藝方法，使冶煉廠廢水處理減量化、資源化，提高水循環利用率，同時實現危險固廢減量化。本發明以分類收集、分質處理、優先回用為原則，使廢水處理減量化、資源化，排放量大幅減少、水循環利用率大幅提高。
具體的說，本發明的有益效果是：1、本發明全廠廢水的分類收集分質處理可有效避免廠區內廢水混合污染，有效降低廢水處理消耗。
2、本發明酸性廢水處理方法相比于傳統硫化工藝可大幅降低處理后廢水鹽分，提高膜系統產水率。
3、本發明分質處理方法可使產出的石膏各項污染物指標達到《GB5085.7-2007危險廢物鑒別標準通則》標準中一般固廢要求，可作為制造水泥的摻和料，大幅減少危險固廢的產生量，同時實現資源化回收。
4、本發明涉重廢水經深度處理后，產出的脫鹽水和濃水全部回用于廠區內，大幅減少廢水排放量，提高水循環利用率，實現廢水資源化回收及涉重廢水零排放。
（發明人：駱祎;董冕;張冠華;陸海;向陽;鄧方林;謝鵬）
