公布日：2023.11.07

申請日：2023.09.16

分類號：C02F1/00(2023.01)I;B01D21/02(2006.01)I;C02F101/30(2006.01)N

摘要

本發明涉及資源再生技術領域，且公開了一種PET瓶片生產用污水凈化方法，包括裝置主體，所述裝置主體頂端前側固定設置有緩流單元，所述緩流單元內部固定設置有應急單元，所述裝置主體和二級沉淀池之間頂端固定設置有往復單元，所述往復單元頂端滑動連接有清理單元，所述清理單元前端固定設置有撥板單元，所述二級沉淀池底端固定設置有儲污單元，所述裝置主體包括進水口，通過緩流單元的工作，內部緩流清理板能夠幫助清理波浪緩流板側面的沉積的雜質，使波浪緩流板能夠總是保持清潔程度，有效的起到減緩水流沖擊的效果，避免了緩流板外表面積累污染物，這些污染物會造成緩流板重量增加降低環流效果的問題。

權利要求書

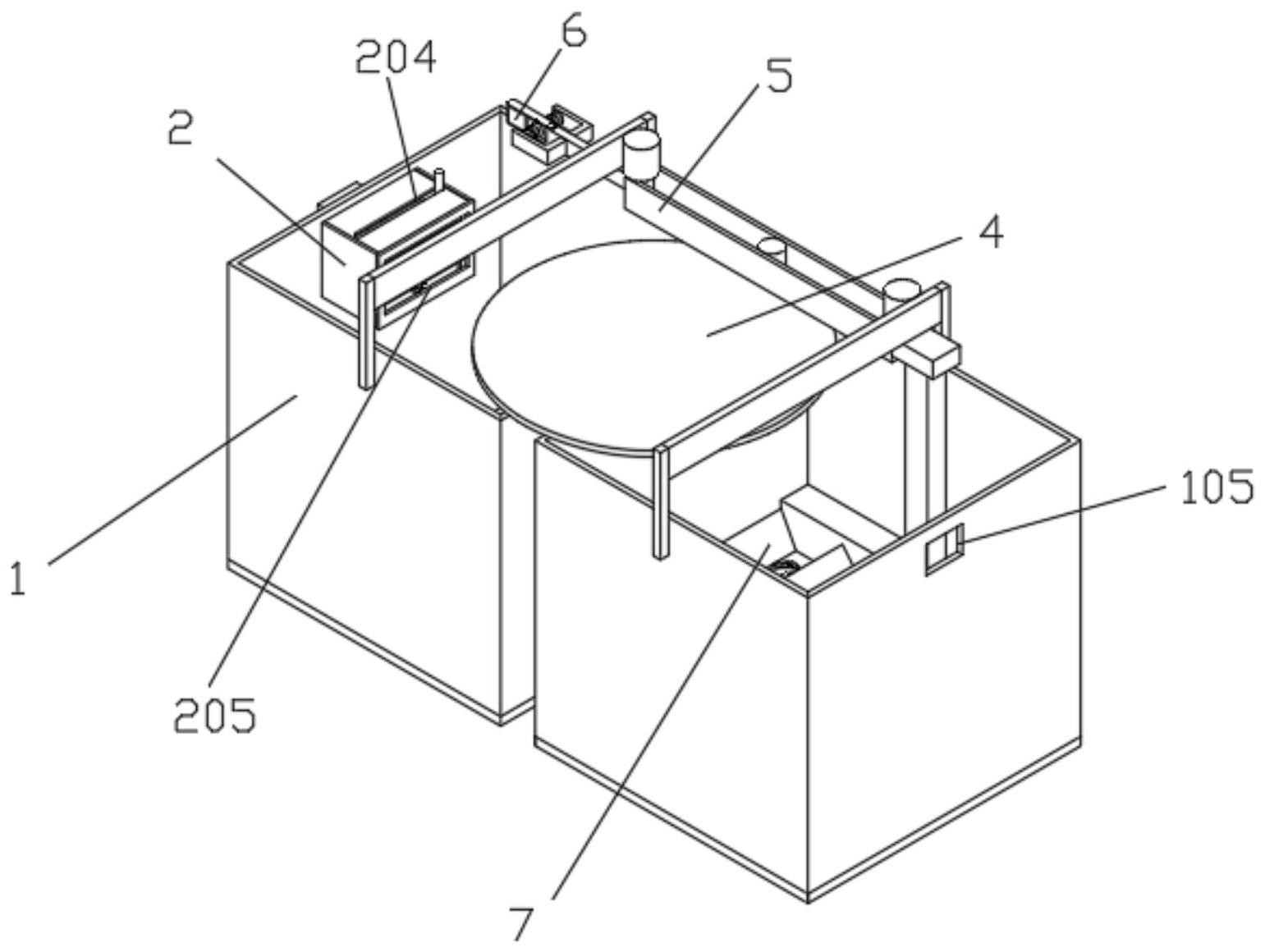

1.一種PET瓶片生產用污水凈化方法，包括裝置主體(1)，其特征在于：所述裝置主體(1)頂端前側固定設置有緩流單元(2)，所述緩流單元(2)內部固定設置有應急單元(3)，所述裝置主體(1)和二級沉淀池(104)之間頂端固定設置有往復單元(4)，所述往復單元(4)頂端滑動連接有清理單元(5)，所述清理單元(5)前端固定設置有撥板單元(6)，所述二級沉淀池(104)底端固定設置有儲污單元(7)；所述裝置主體(1)包括進水口(101)，所述進水后后端固定設置有一級沉淀池(102)，所述一級沉淀池(102)后側頂端固定連接有連接管(103)，所述連接管(103)后端固定設置有二級沉淀池(104)，所述二級沉淀池(104)后側頂端固定設置有出水口(105)。

2.根據權利要求1所述的一種PET瓶片生產用污水凈化方法，其特征在于：所述緩流單元(2)包括緩流箱(201)，所述緩流箱(201)內部滑動連接有三塊波浪緩流板(202)，所述波浪緩流板(202)頂面滑動連接有緩流清理板(206)，所述緩流清理板(206)頂端固定設置有撥動圓柱(203)，所述緩流箱(201)頂面開設有撥動滑道(204)，所述緩流箱(201)后側面開設有三個入液口(205)，所述緩流箱(201)內部地面固定設置有應急單元(3)。

3.根據權利要求1所述的一種PET瓶片生產用污水凈化方法，其特征在于：所述應急單元(3)包括應急電機(301)，所述應急電機(301)底端固定設置有應急固定板(302)，所述應急固定板(302)兩端分別固定連接有應急轉動柱(303)，兩個所述應急轉動柱(303)頂端分別轉動連接有應急扇葉(304)，所述應急電機(301)輸出端固定連接有主動扇葉(305)，所述主動扇葉(305)和兩個應急扇葉(304)底端均滑動連接有應急履帶(306)，所述應急電機(301)底端側面固定設置有雜質感應器。

4.根據權利要求1所述的一種PET瓶片生產用污水凈化方法，其特征在于：所述往復單元(4)包括窄距往復扇葉(401)，所述窄距往復扇葉(401)側端固定連接有轉動傘齒(402)，所述轉動傘齒(402)側端固定連接有往復固定軸(403)，所述往復固定軸(403)側端固定連接有寬距往復扇葉(404)，所述轉動傘齒(402)頂端嚙合連接有往復傘齒(405)，所述往復傘齒(405)頂端貫穿連接管(103)，且固定連接在往復轉盤(406)底面，所述往復轉盤(406)頂面固定設置有往復圓柱(407)，所述往復圓柱(407)上滑動連接有清理單元(5)。

5.根據權利要求1所述的一種PET瓶片生產用污水凈化方法，其特征在于：所述清理單元(5)包括平移清理框(501)，所述平移清理框(501)頂端兩側分別轉動連接有平移轉輪(502)，兩個所述平移轉輪(502)的前后兩側滑動連接有平移固定板(503)，所述平移清理框(501)前端固定連接有撥板單元(6)，所述平移清理框(501)后端固定連接有清理柱(504)，所述清理柱(504)底端固定連接有清理推板(505)，所述清理推板(505)底面滑動連接有儲污單元(7)。

6.根據權利要求1所述的一種PET瓶片生產用污水凈化方法，其特征在于：所述撥板單元(6)包括撥動固定板(601)，所述撥動固定板(601)左右兩側分別固定連接有輔助板(602)，所述撥動固定板(601)前端轉動連接有主動撥板(603)，所述主動撥板(603)內側固定設置有彈簧板(604)，所述彈簧板(604)和兩側的輔助板(602)之間固定連接有撥動彈簧(605)。

7.根據權利要求1所述的一種PET瓶片生產用污水凈化方法，其特征在于：所述儲污單元(7)包括集污板(701)，所述集污板(701)底側固定連接有底板(702)，所述集污板(701)上開設有十二個進污口(703)，三個為一排一共四排均勻排列，每個進污口(703)底端固定設置有浮力開關裝置(8)。

8.根據權利要求7所述的一種PET瓶片生產用污水凈化方法，其特征在于：所述開關裝置(8)包括基座(801)，所述基座(801)中央滑動連接有兩塊對稱設置的開關板(802)，兩塊所述開關板(802)底面分別固定連接有開關柱(803)，兩個所述開關柱(803)上套設有開關齒輪(804)，所述開關齒輪(804)側端嚙合連接有開關傘齒(805)，所述開關傘齒(805)側端固定連接有連接齒輪(806)，所述連接齒輪(806)側端嚙合連接有升降卡齒板(807)，所述升降卡齒板(807)底端固定連接有浮力塊(808)。

9.根據權利要求8所述的一種PET瓶片生產用污水凈化方法，其特征在于：所述PET瓶片生產用污水凈化方法的具體步驟如下：S1：污水先通過進水口(101)進入到一級沉淀池(102)中，當進入一級沉淀池(102)之前，先經過緩流單元(2)，波浪緩沖板進行緩沖后，流進一級沉淀池(102)中，然后從一級沉淀池(102)后端上側的連接管(103)留到二級沉淀池(104)中，在二級沉淀池(104)底部?jī)?chǔ)污單元(7)頂部再次進行沉積，然后進入儲污單元(7)內部，整個裝置在工作過程中先通過連接管(103)內部窄距往復扇葉(401)和寬距往復扇葉(404)進行啟動，進而帶動轉動傘齒(402)轉動，進而使嚙合連接的往復傘齒(405)轉動，進而使頂部往復轉盤(406)轉動，進而帶動往復圓柱(407)轉動，進而使平移清理框(501)左右平移，平移過程中通過往復圓柱(407)和平移轉輪(502)減少摩擦力并通過平移固定板(503)維持平移運動，進而帶動撥板單元(6)左右平移，同時帶動清理柱(504)平移，慶祝底端的清理推板(505)在平移過程中對底端儲污單元(7)進行清理并將雜質推進進污口(703)。S2：撥板單元(6)在平移過程中，利用撥動固定板(601)固定，當撥板單元(6)移動到緩流單元(2)上方時，主動撥板(603)撥動撥動圓柱(203)，撥動圓柱(203)在撥動滑道(204)內滑動，進而帶動底端緩流清理板(206)對波浪緩流板(202)進行清理，當撥動圓柱(203)到達末端不能平移時，主動撥板(603)繼續移動并被撥動圓柱(203)作用而發生轉動，一定距離后脫離撥動圓柱(203)，在撥動彈簧(605)和彈簧板(604)的配合作用下恢復到原來位置，并在往復單元(4)的控制下往復進行以上運動，連續清理緩流單元(2)內部的雜質。S3：儲污單元(7)頂面的雜質被清理推板(505)連續通過進污口(703)清理到儲污單元(7)內部，雜質在儲污單元(7)內部不斷積累，此時利用浮力塊(808)的作用進行上浮測定，浮力塊(808)為一個密度大于水，但是遠小于雜質的物塊，浮力塊(808)始終位于雜質上表面，由于雜質的逐漸積累，浮力塊(808)逐漸上浮，進而帶動升降卡齒板(807)上升，進而帶動連接齒輪(806)轉動，進而帶動開關傘齒(805)轉動，進而使開關齒輪(804)轉動，進而使開關柱(803)移動，進而關閉頂部開關板(802)，進而使進污口(703)關閉，隔絕儲污單元(7)后可對儲污單元(7)內部雜質進行處理避免和上方水質混合降低沉淀效率。S4：處理中會出現長期不清理緩流單元(2)，而使緩流單元(2)內壁積累大量雜質的特殊情況出現，這種時候啟動應急單元(3)進行工作，先通過雜質感應器檢測內壁雜質沉積厚度，需要清理時啟動應急電機(301)，應急電機(301)帶動主動扇葉(305)轉動，同時利用應急履帶(306)帶動兩側應急扇葉(304)轉動，主動扇葉(305)和應急扇葉(304)形成旋渦狀快速轉動的水流將緩流單元(2)內壁清理干凈，當雜質厚度降低后，應急電機(301)停止工作。

發明內容

本發明的目的在于提供一種PET瓶片生產用污水凈化方法，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種PET瓶片生產用污水凈化方法，包括裝置主體，所述裝置主體頂端前側固定設置有緩流單元，所述緩流單元內部固定設置有應急單元，所述裝置主體和二級沉淀池之間頂端固定設置有往復單元，所述往復單元頂端滑動連接有清理單元，所述清理單元前端固定設置有撥板單元，所述二級沉淀池底端固定設置有儲污單元。

優選的，所述裝置主體包括進水口，所述進水后后端固定設置有一級沉淀池，所述一級沉淀池后側頂端固定連接有連接管，所述連接管后端固定設置有二級沉淀池，所述二級沉淀池后側頂端固定設置有出水口。

優選的，所述緩流單元包括緩流箱，所述緩流箱內部滑動連接有三塊波浪緩流板，所述波浪緩流板頂面滑動連接有緩流清理板，所述緩流清理板頂端固定設置有撥動圓柱，所述緩流箱頂面開設有撥動滑道，所述緩流箱后側面開設有三個入液口，所述緩流箱內部地面固定設置有應急單元。

優選的，所述應急單元包括應急電機，所述應急電機底端固定設置有應急固定板，所述應急固定板兩端分別固定連接有應急轉動柱，兩個所述應急轉動柱頂端分別轉動連接有應急扇葉，所述應急電機輸出端固定連接有主動扇葉，所述主動扇葉和兩個應急扇葉底端均滑動連接有應急履帶，所述應急電機底端側面固定設置有雜質感應器。

優選的，所述往復單元包括窄距往復扇葉，所述窄距往復扇葉側端固定連接有轉動傘齒，所述轉動傘齒側端固定連接有往復固定軸，所述往復固定軸側端固定連接有寬距往復扇葉，所述轉動傘齒頂端嚙合連接有往復傘齒，所述往復傘齒頂端貫穿連接管，且固定連接在往復轉盤底面，所述往復轉盤頂面固定設置有往復圓柱，所述往復圓柱上滑動連接有清理單元。

優選的，所述清理單元包括平移清理框，所述平移清理框頂端兩側分別轉動連接有平移轉輪，兩個所述平移轉輪的前后兩側滑動連接有平移固定板，所述平移清理框前端固定連接有撥板單元，所述平移清理框后端固定連接有清理柱，所述清理柱底端固定連接有清理推板，所述清理推板底面滑動連接有儲污單元。

優選的，所述撥板單元包括撥動固定板，所述撥動固定板左右兩側分別固定連接有輔助板，所述撥動固定板前端轉動連接有主動撥板，所述主動撥板內側固定設置有彈簧板，所述彈簧板和兩側的輔助板之間固定連接有撥動彈簧。

優選的，所述儲污單元包括集污板，所述集污板底側固定連接有底板，所述集污板上開設有十二個進污口，三個為一排一共四排均勻排列，每個進污口底端固定設置有浮力開關裝置。

優選的，所述開關裝置包括基座，所述基座中央滑動連接有兩塊對稱設置的開關板，兩塊所述開關板底面分別固定連接有開關柱，兩個所述開關柱上套設有開關齒輪，所述開關齒輪側端嚙合連接有開關傘齒，所述開關傘齒側端固定連接有連接齒輪，所述連接齒輪側端嚙合連接有升降卡齒板，所述升降卡齒板底端固定連接有浮力塊。

(一)有益效果

與現有技術相比，本發明提供了一種PET瓶片生產用污水凈化方法，具備以下有益效果：

1、該PET瓶片生產用污水凈化方法，通過緩流單元的工作，內部緩流清理板能夠幫助清理波浪緩流板側面的沉積的雜質，使波浪緩流板能夠總是保持清潔程度，有效的起到減緩水流沖擊的效果，避免了緩流板外表面積累污染物，這些污染物會造成緩流板重量增加降低環流效果的問題，波浪狀的表面逐漸因?yàn)榉e累的污染物而趨于平緩，規避了通過人工定期清理的方式，但是這種方式需要較長時間，還要增加人力物力，效率十分低下等問題。

2、該PET瓶片生產用污水凈化方法，通過開關裝置的設定和清理單元的相互配合，可以使儲污單元頂面上面的雜質避免沉積，并且在儲污單元內部雜質積累較多時關閉進污口，使雜質和水相互隔絕，避免雜質和水接觸使水質情況受到污染，避免了進污口沒有封閉裝置，使雜質和污水總保持接觸，排污效果大打折扣，以及投入成本高而且雜質和污水總保持接觸除雜效果不理想等問題。

3、該PET瓶片生產用污水凈化方法，在處理過程中，緩流單元內部底面和后面長期不清理也會積累雜質，這些雜質無法有效得到清理，這種特殊情況通過應急單元的設定，通過水流對緩流單元內部進行清理，將污水快速排入到沉淀池內部，解決了緩流單元內部長期不清理出現的雜質沉積的問題，使緩流單元的使用壽命大幅增加，減少了不必要的維護成本。

（發明人：毛玉軍;陳慧珍;鄧春根;胡小明）
