公布日：2023.01.24
申請日：2022.11.01
分類號：C02F11/13(2019.01)I;B01D47/00(2006.01)I;F26B25/00(2006.01)I
摘要
本發明提供了一種回轉式污泥干燥設備防爆系統及控制方法，涉及污泥處理技術領域，以解決現有技術中污泥在干燥設備中干燥過程容易發生爆炸的問題，該回轉式污泥干燥設備防爆系統包括干燥設備主體、蒸汽輸送管道和控制系統，蒸汽輸送管道與干燥設備主體連接，在蒸汽輸送管道上設置有蒸汽控制閥，在干燥設備主體的兩端分別設置有污泥進口和污泥出口以及煙氣進口和煙氣出口，煙氣出口與排煙管道連接，在排煙管道上設置有排煙風機，在排煙管道上靠近煙氣出口的一端設置有濕度傳感器和氧氣含量檢測儀，濕度傳感器、氧氣含量檢測儀和蒸汽控制閥均與控制系統連接。本發明回轉式污泥干燥設備防爆系統能夠降低粉塵爆炸的風險，保證污泥在干燥過程中安全運行，保證人員的安全。
權利要求書

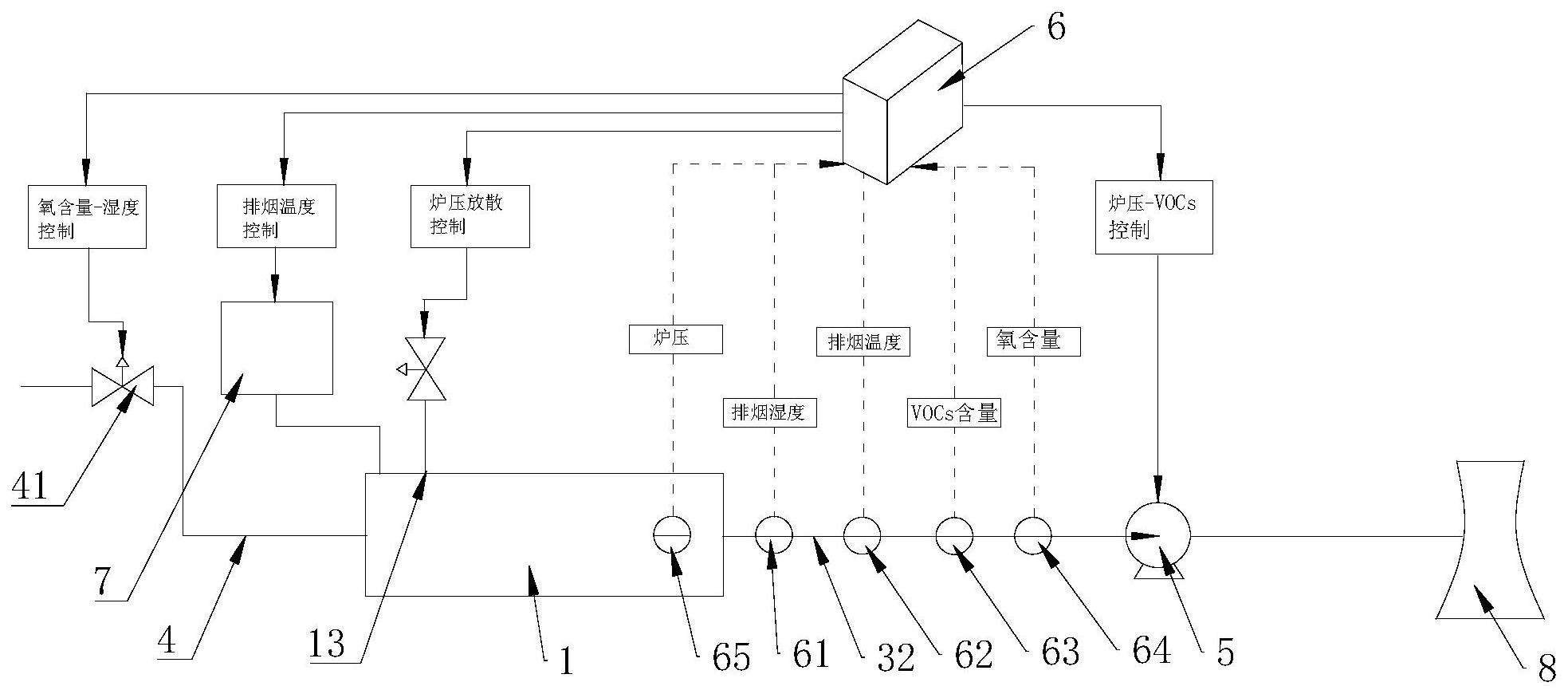

1.一種回轉式污泥干燥設備防爆系統，其特征在于，包括干燥設備主體(1)、蒸汽輸送管道(4)和控制系統(6)，所述蒸汽輸送管道(4)與所述干燥設備主體(1)連接，在所述蒸汽輸送管道(4)上設置有蒸汽控制閥(41)，在所述干燥設備主體(1)的兩端分別設置有污泥進口(111)和污泥出口(121)以及煙氣進口(122)和煙氣出口(112)，所述煙氣出口(112)與排煙管道(32)連接，在所述排煙管道(32)上設置有排煙風機(5)，在所述排煙管道(32)上靠近所述煙氣出口(112)的一端設置有濕度傳感器(61)和氧氣含量檢測儀(62)，所述濕度傳感器(61)、所述氧氣含量檢測儀(62)和所述蒸汽控制閥(41)均與所述控制系統(6)連接。
2.根據權利要求1所述的一種回轉式污泥干燥設備防爆系統，其特征在于，在所述排煙管道(32)上靠近所述煙氣出口(112)的一端還設置有VOCs檢測儀(63)、在所述干燥設備主體(1)內設置有壓力傳感器(65)，所述壓力傳感器(65)、所述VOCs檢測儀(63)和所述排煙風機(5)均與所述控制系統(6)連接。
3.根據權利要求2所述的一種回轉式污泥干燥設備防爆系統，其特征在于，所述干燥設備主體(1)的污泥進口(111)處連接有進料斗，在所述干燥設備主體(1)的污泥出口(121)處連接有出料斗，在所述進料斗和所述出料斗上均設置有重力傳感器，所述重力傳感器與所述控制系統(6)連接。
4.根據權利要求3所述的一種回轉式污泥干燥設備防爆系統，其特征在于，在所述排煙管道(32)上靠近所述煙氣出口(112)的一端還設置有溫度傳感器(64)，所述干燥設備主體(1)的煙氣進口(122)通過進煙管道(31)與加熱爐(7)的出煙口連接，所述加熱爐(7)和所述溫度傳感器均與所述控制系統連接。
5.根據權利要求2所述的一種回轉式污泥干燥設備防爆系統，其特征在于，在所述干燥設備主體(1)上設置有防爆口(13)。
6.根據權利要求1所述的一種回轉式污泥干燥設備防爆系統，其特征在于，所述干燥設備主體(1)為回轉式干燥機，在所述干燥設備主體的兩端分別設置有窯頭罩(11)和窯尾罩(12)，所述污泥進口(111)和所述煙氣出口(112)設置于所述窯頭罩(11)上，所述污泥出口(121)和所述煙氣進口(122)設置于所述窯尾罩(12)上。
7.根據權利要求6所述的一種回轉式污泥干燥設備防爆系統，其特征在于，所述蒸汽輸送管道(4)上連接有兩個蒸汽支管道(43)，兩個所述蒸汽支管道(43)分別連接所述窯頭罩(11)和所述窯尾罩(12)。
8.根據權利要求6所述的一種回轉式污泥干燥設備防爆系統，其特征在于，所述蒸汽支管道(43)通過法蘭與所述窯頭罩(11)或所述窯尾罩(12)連接。
9.一種如權利要求2-8中任一項所述的一種回轉式污泥干燥設備防爆系統的控制方法，其特征在于，所述控制方法包括：所述濕度傳感器(61)獲取排放煙氣的濕度值，且所述氧氣含量檢測儀(62)獲取排放煙氣中的氧氣含量；將所述濕度值和氧氣含量與設定的異常范圍比較，判斷所述濕度值和所述氧氣含量是否達到異常范圍；若所述濕度值和所述氧氣含量在異常范圍內，所述控制系統(6)控制所述蒸汽控制閥(41)的開度大于50％；若所述氧氣含量和濕度值在正常范圍內，所述控制系統(6)根據所述氧氣含量所在的數值范圍設定目標濕度值并控制所述蒸汽控制閥(41)的開度，使所述濕度值達到所述目標濕度值。
10.根據權利要求9所述的控制方法，其特征在于，所述壓力傳感器(65)獲取所述干燥主體內的壓力值，所述VOCs檢測儀(63)獲取排放煙氣中的VOCs含量，將所述壓力值和VOCs含量與設定的異常范圍比較，判斷所述壓力值和VOCs含量是否達到異常范圍；若所述壓力值和VOCs含量在異常范圍內，所述控制系統(6)控制所述排煙風機(5)的風速到最大值；若所述壓力值和VOCs含量在正常范圍內，所述控制系統(6)根據所述壓力值控制所述排煙風機(5)的風速。
發明內容
本發明的目的在于提供一種回轉式污泥干燥設備防爆系統及控制方法，以解決現有技術中污泥在干燥器中干燥的過程中容易發生爆炸的問題，本發明的回轉式污泥干燥設備防爆系統能夠降低粉塵爆炸的風險，提高系統的安全穩定性，保證污泥在干燥過程中安全運行，并保證操作人員人身安全，且自動化程度高，減少人員操作。
本發明提供的一種回轉式污泥干燥設備防爆系統，包括干燥設備主體、蒸汽輸送管道和控制系統，所述蒸汽輸送管道與所述干燥設備主體連接，在所述蒸汽輸送管道上設置有蒸汽控制閥，在所述干燥設備主體的兩端分別設置有污泥進口和污泥出口以及煙氣進口和煙氣出口，所述煙氣出口與排煙管道連接，在所述排煙管道上設置有排煙風機，在所述排煙管道上靠近所述煙氣出口的一端設置有濕度傳感器和氧氣含量檢測儀，所述濕度傳感器、所述氧氣含量檢測儀和所述蒸汽控制閥均與所述控制系統連接。
作為本發明的一個優選方案，在所述排煙管道上靠近所述煙氣出口的一端還設置有VOCs檢測儀、在所述干燥設備主體內設置有壓力傳感器，所述壓力傳感器、所述VOCs檢測儀和所述排煙風機均與所述控制系統連接。
作為本發明的一個優選方案，所述干燥設備主體的污泥進口處連接有進料斗，在所述干燥設備主體的污泥出口處連接有出料斗，在所述進料斗和所述出料斗上均設置有重力傳感器，所述重力傳感器與所述控制系統連接。
作為本發明的一個優選方案，在所述排煙管道上靠近所述煙氣出口的一端還設置有溫度傳感器，所述干燥設備主體的煙氣進口通過進煙管道與加熱爐的出煙口連接，所述加熱爐和所述溫度傳感器均與所述控制系統連接。
作為本發明的一個優選方案，在所述干燥設備主體上設置有防爆口。
作為本發明的一個優選方案，所述干燥設備主體為回轉式干燥機，在所述干燥設備主體的兩端分別設置有窯頭罩和窯尾罩，所述污泥進口和所述煙氣出口設置于所述窯頭罩上，所述污泥出口和所述煙氣進口設置于所述窯尾罩上。
作為本發明的一個優選方案，所述蒸汽輸送管道上連接有兩個蒸汽支管道，兩個所述蒸汽支管道分別連接所述窯頭罩和所述窯尾罩。
作為本發明的一個優選方案，所述蒸汽支管道通過法蘭與所述窯頭罩或所述窯尾罩連接。
本發明還提供了一種如上述的一種回轉式污泥干燥設備防爆系統的控制方法其特征在于，所述控制方法包括：
所述濕度傳感器獲取排放煙氣的濕度值，且所述氧氣含量檢測儀獲取排放煙氣中的氧氣含量；
將所述濕度值和氧氣含量與設定的異常范圍比較，判斷所述濕度值和所述氧氣含量是否達到異常范圍；
若所述濕度值和所述氧氣含量在異常范圍內，所述控制系統控制所述蒸汽控制閥的開度大于50％；
若所述氧氣含量和濕度值在正常范圍內，所述控制系統根據所述氧氣含量所在的數值范圍設定目標濕度值并控制所述蒸汽控制閥的開度，使所述濕度值達到所述目標濕度值。
作為本發明的一個優選方案，所述壓力傳感器獲取所述干燥主體內的壓力值，所述VOCs檢測儀獲取排放煙氣中的VOCs含量，
將所述壓力值和VOCs含量與設定的異常范圍比較，判斷所述壓力值和VOCs含量是否達到異常范圍；
若所述壓力值和VOCs含量在異常范圍內，所述控制系統控制所述排煙風機的風速到最大值；
若所述壓力值和VOCs含量在正常范圍內，所述控制系統根據所述壓力值控制所述排煙風機的風速。
與現有技術相比，本發明有以下積極效果：
1、本發明提供的回轉式污泥干燥設備防爆系統，包括干燥設備主體、蒸汽輸送管道和控制系統，蒸汽輸送管道與干燥設備主體連接，在蒸汽輸送管道上設置有蒸汽控制閥，在干燥設備主體的兩端分別設置有污泥進口和污泥出口以及煙氣進口和煙氣出口，煙氣出口與排煙管道連接，在排煙管道上設置有排煙風機，在排煙管道上靠近煙氣出口的一端設置有濕度傳感器和氧氣含量檢測儀，濕度傳感器、氧氣含量檢測儀和蒸汽控制閥均與控制系統連接。本發明的防爆系統通過設置濕度傳感器和氧氣含量檢測儀分別用于檢測排放煙氣的濕度值和氧氣含量，用于反應污泥在干燥設備主體內部干燥過程中的空氣濕度和氧氣含量，控制系統實時采集濕度值和氧氣含量，當濕度值和氧氣含量超過其安全設定值時，自動打開蒸汽控制閥，控制蒸汽控制閥的開度來控制向干燥設備主體內輸送的蒸氣量，通入干燥設備主體內的蒸氣能夠降低干燥設備主體內的氧氣濃度，并增加空氣濕度使污泥粉塵快速沉降，以使污泥干燥過程中無法滿足粉塵爆炸條件，從而降低粉塵爆炸的風險，提高系統的安全穩定性，保證污泥在干燥過程中安全運行，并保證操作人員人身安全，且自動化程度高，減少人員操作。
（發明人：李中杰;陳海洋;楊永茂;吳云生;安瑩玉）
