公布日：2023.11.07
申請日：2023.09.18
分類號：B01D36/04(2006.01)I
摘要
本發明涉及污水處理技術領域，尤其涉及一種均勻沉降污水處理裝置，旨在解決沉降方法的過濾設備占地大、空間利用率差的問題。本發明包括依次連通的進水管道、第一處理機構、第二處理機構、出水管道和儲水倉，還包括阻斷機構；進水管道、第二處理機構和儲水倉均設置于第一處理機構的同一側以形成折返通道；阻斷機構包括拱形板、活塞桿、連接套和阻斷氣囊；阻斷氣囊設置于出水管道內，拱形板設置于進水管道內并由彈性材料制成，連接套安裝于出水管道并與阻斷氣囊連通；活塞桿與拱形板連接并插裝于連接套。通過各個部件組成折返通道的的形式有可使裝置的長度減小一半并充分利用高度空間，從而有效減小裝置的占地面積，提高了空間利用率。
權利要求書

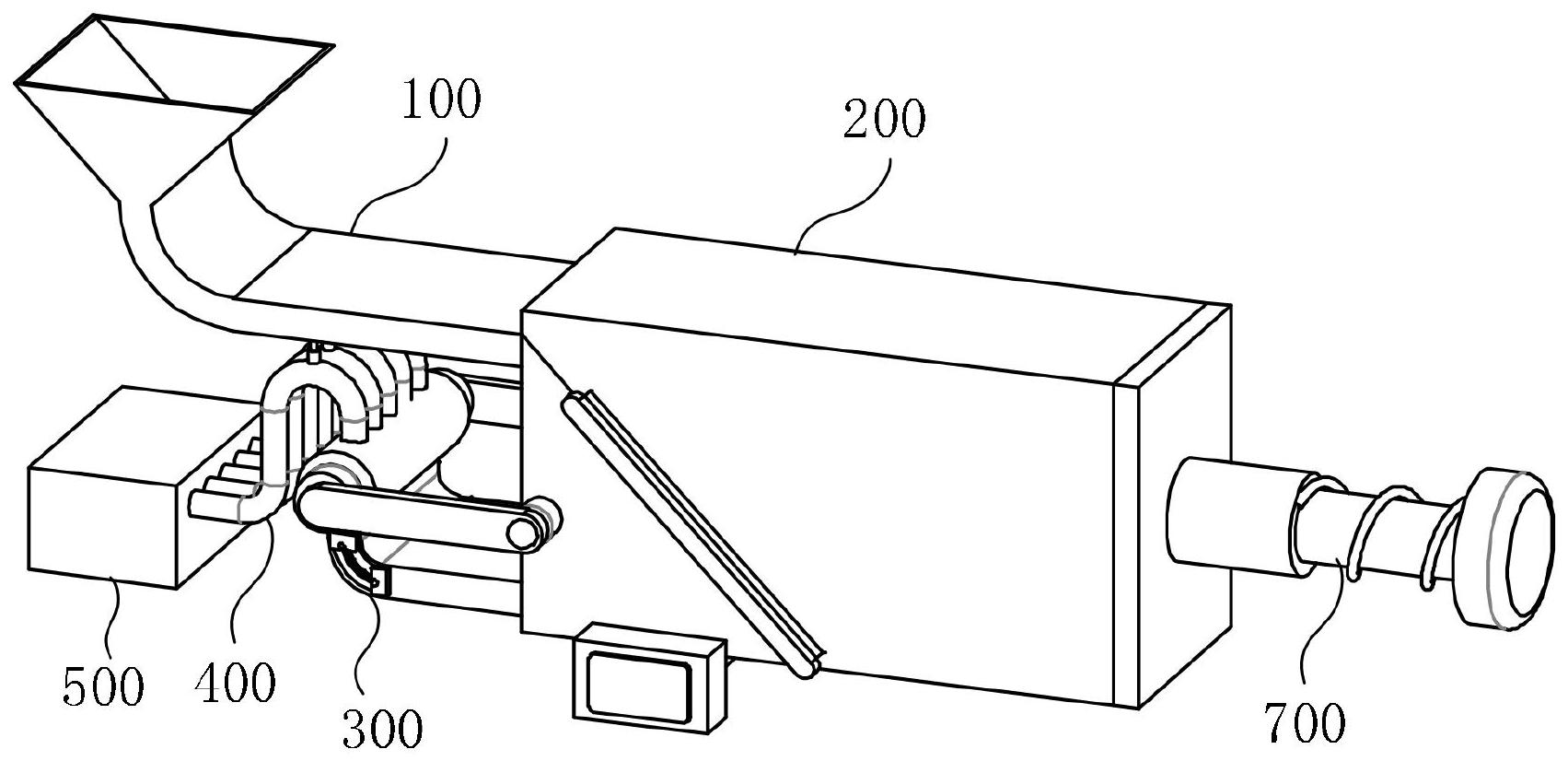

1.一種均勻沉降污水處理裝置，其特征在于，包括依次連通的進水管道(100)、第一處理機構(200)、第二處理機構(300)、出水管道(400)和儲水倉(500)，還包括阻斷機構(600)；所述進水管道(100)、所述第二處理機構(300)和所述儲水倉(500)均設置于所述第一處理機構(200)的同一側以形成折返通道；所述阻斷機構(600)包括拱形板(610)、活塞桿(620)、連接套(630)和阻斷氣囊(640)；所述阻斷氣囊(640)設置于所述出水管道(400)內，所述拱形板(610)設置于所述進水管道(100)內并由彈性材料制成，所述連接套(630)安裝于所述出水管道(400)并與所述阻斷氣囊(640)連通；所述活塞桿(620)一端與所述拱形板(610)連接，另一端插裝于所述連接套(630)并與所述連接套(630)滑動連接。
2.根據權利要求1所述的均勻沉降污水處理裝置，其特征在于，所述第一處理機構(200)包括主過濾單元(220)和節流組件(230)，所述主過濾單元(220)傾斜設置，污水從所述進水管道(100)進入，經過所述主過濾單元(220)后反向流動并進入所述節流組件(230)；所述主過濾單元(220)沿污水進入的方向向下傾斜設置。
3.根據權利要求2所述的均勻沉降污水處理裝置，其特征在于，所述節流組件(230)包括節流倉(231)和節流塊(232)，沿污水流動方向所述節流倉(231)的兩個側壁上開設有多個過流孔(231a)，所述節流塊(232)插裝于所述節流倉(231)并可沿所述節流倉(231)滑動以啟閉所述過流孔(231a)。
4.根據權利要求3所述的均勻沉降污水處理裝置，其特征在于，所述節流組件(230)還包括包括復位彈簧(233)和開啟驅動件(234)；所述復位彈簧(233)一端與所述節流倉(231)連接，另一端與所述節流塊(232)連接，用于向所述節流塊(232)施加拉力以使所述節流塊(232)移動并封堵所述過流孔(231a)；所述開啟驅動件(234)安裝于所述節流倉(231)并與所述節流塊(232)遠離所述復位彈簧(233)的一端連接，用于拉動所述節流塊(232)以開啟所述過流孔(231a)使污水穿過所述節流倉(231)的兩個側壁以進入所述第二處理機構(300)。
5.根據權利要求4所述的均勻沉降污水處理裝置，其特征在于，所述第二處理機構(300)包括第二處理倉(310)和第二過濾組件(320)，所述第二過濾組件(320)包括副過濾板(321)、鎖定塊(322)和鎖定彈簧(323)；所述副過濾板(321)插裝于所述第二處理倉(310)，所述副過濾板(321)的兩側開設有滑動長孔，所述滑動長孔中插裝有兩個所述鎖定塊(322)，鎖定彈簧(323)的兩端分別與兩個所述鎖定塊(322)連接以推動兩個所述鎖定塊(322)向所述滑動長孔的兩端滑動；所述鎖定塊(322)和所述副過濾板(321)的側面分別從兩側抵接于所述第二處理倉(310)的側壁。
6.根據權利要求5所述的均勻沉降污水處理裝置，其特征在于，所述第二處理機構(300)還包括抽水組件(330)，所述抽水組件(330)包括葉輪(331)、驅動件(332)和連接桿(333)；所述葉輪(331)插裝于所述第二處理倉(310)并位于所述第二過濾組件(320)遠離所述節流組件(230)的一端；所述驅動件(332)安裝于連接桿(333)，所述連接桿(333)與所述第一處理機構(200)連接，所述驅動件(332)的輸出端與所述葉輪(331)連接以驅動所述葉輪(331)轉動。
7.根據權利要求6所述的均勻沉降污水處理裝置，其特征在于，還包括清理機構(700)，所述清理機構(700)與第一處理機構(200)連接并設置于所述主過濾單元(220)遠離所述節流組件(230)的一側，包括吸附組件(720)；所述吸附組件(720)包括吸附板(721)、吸附頭(722)和第一氣泵(723)；所述吸附板(721)平行于所述主過濾單元(220)，多個所述吸附頭(722)嵌入所述吸附板(721)與所述主過濾單元(220)相對的一側并與所述第一氣泵(723)連通。
8.根據權利要求7所述的均勻沉降污水處理裝置，其特征在于，所述清理機構(700)還包括清理架(710)和橫移組件(730)；所述橫移組件(730)包括伸縮推桿(731)、橫移架(732)和連接推桿(733)，所述伸縮推桿(731)安裝于所述清理架(710)，所述橫移架(732)卡接于所述清理架(710)，所述伸縮推桿(731)一端與所述橫移架(732)連接，另一端與所述清理架(710)連接，所述連接推桿(733)一端與所述吸附組件(720)連接，另一端插裝于所述橫移架(732)并可沿所述橫移架(732)滑動；所述伸縮推桿(731)伸縮以帶動所述橫移架(732)移動，進而帶動所述連接推桿(733)使所述連接推桿(733)帶動所述吸附組件(720)沿垂直于水流的方向移動。
9.根據權利要求8所述的均勻沉降污水處理裝置，其特征在于，所述清理機構(700)還包括密封組件(740)，所述密封組件(740)包括第二氣泵(741)和密封氣囊(742)，所述清理架(710)上開設有長孔，所述連接推桿(733)插裝于長孔并可沿長孔滑動；兩個所述密封組件(740)設置于所述連接推桿(733)兩側，所述第二氣泵(741)與所述密封氣囊(742)連通以使所述密封氣囊(742)充氣膨脹，從而將所述清理架(710)的長孔密封。
10.根據權利要求9所述的均勻沉降污水處理裝置，其特征在于，所述清理機構(700)還包括推動組件(750)，所述推動組件(750)包括驅動齒輪(751)和驅動電機(752)，所述驅動齒輪(751)與所述連接推桿(733)嚙合，所述驅動電機(752)帶動所述驅動齒輪(751)轉動以使所述連接推桿(733)沿自身長度方向移動。
發明內容
本發明的目的在于提供一種均勻沉降污水處理裝置，以解決現有沉降方法的過濾設備占地大、空間利用率差的問題。
為了解決上述技術問題，本發明提供的技術方案在于：
一種均勻沉降污水處理裝置，包括依次連通的進水管道、第一處理機構、第二處理機構、出水管道和儲水倉，還包括阻斷機構；進水管道、第二處理機構和儲水倉均設置于第一處理機構的同一側以形成折返通道；阻斷機構包括拱形板、活塞桿、連接套和阻斷氣囊；阻斷氣囊設置于出水管道內，拱形板設置于進水管道內并由彈性材料制成，連接套安裝于出水管道并與阻斷氣囊連通；活塞桿一端與拱形板連接，另一端插裝于連接套并與連接套滑動連接。
進一步的，第一處理機構包括主過濾單元和節流組件，主過濾單元傾斜設置，污水從進水管道進入，經過主過濾單元后反向流動并進入節流組件；主過濾單元沿污水進入的方向向下傾斜設置。
進一步的，節流組件包括節流倉和節流塊，沿污水流動方向節流倉的兩個側壁上開設有多個過流孔，節流塊插裝于節流倉并可沿節流倉滑動以啟閉過流孔。
進一步的，節流組件還包括包括復位彈簧和開啟驅動件；復位彈簧一端與節流倉連接，另一端與節流塊連接，用于向節流塊施加拉力以使節流塊移動并封堵過流孔；開啟驅動件安裝于節流倉并與節流塊遠離復位彈簧的一端連接，用于拉動節流塊以開啟過流孔使污水穿過節流倉的兩個側壁以進入第二處理機構。
進一步的，第二處理機構包括第二處理倉和第二過濾組件，第二過濾組件包括副過濾板、鎖定塊和鎖定彈簧；副過濾板插裝于第二處理倉，副過濾板的兩側開設有滑動長孔，滑動長孔中插裝有兩個鎖定塊，鎖定彈簧的兩端分別與兩個鎖定塊連接以推動兩個鎖定塊向滑動長孔的兩端滑動；鎖定塊和副過濾板的側面分別從兩側抵接于第二處理倉的側壁。
進一步的，第二處理機構還包括抽水組件，抽水組件包括葉輪、驅動件和連接桿；葉輪插裝于第二處理倉并位于第二過濾組件遠離節流組件的一端；驅動件安裝于連接桿，連接桿與第一處理機構連接，驅動件的輸出端與葉輪連接以驅動葉輪轉動。
進一步的，均勻沉降污水處理裝置還包括清理機構，清理機構與第一處理機構連接并設置于主過濾單元遠離節流組件的一側，包括吸附組件；吸附組件包括吸附板、吸附頭和第一氣泵；吸附板平行于主過濾單元，多個吸附頭嵌入吸附板與主過濾單元相對的一側并與第一氣泵連通。
進一步的，清理機構還包括清理架和橫移組件；橫移組件包括伸縮推桿、橫移架和連接推桿，伸縮推桿安裝于清理架，橫移架卡接于清理架，伸縮推桿一端與橫移架連接，另一端與清理架連接，連接推桿一端與吸附組件連接，另一端插裝于橫移架并可沿橫移架滑動；伸縮推桿伸縮以帶動橫移架移動，進而帶動連接推桿使連接推桿帶動吸附組件沿垂直于水流的方向移動。
進一步的，清理機構還包括密封組件，密封組件包括第二氣泵和密封氣囊，清理架上開設有長孔，連接推桿插裝于長孔并可沿長孔滑動；兩個密封組件設置于連接推桿兩側，第二氣泵與密封氣囊連通以使密封氣囊充氣膨脹，從而將清理架的長孔密封。
進一步的，清理機構還包括推動組件，推動組件包括驅動齒輪和驅動電機，驅動齒輪與連接推桿嚙合，驅動電機帶動驅動齒輪轉動以使連接推桿沿自身長度方向移動。
綜合上述技術方案，本發明所能實現的技術效果在于：
1、本發明提供的均勻沉降污水處理裝置能夠?qū)ξ鬯M行分級過濾沉降工作，由于一般的沉降裝置會通過高度分階設計，多個沉降設備呈線性排列，導致其占地面積大或者因高度過高而不利于進行水質檢測。本發明以沉降過濾的方式進行污水初步處理工作，然后將處理后的水回流到儲水倉以進行后續處理。通過各個部件組成折返通道的的形式有可使裝置的長度減小一半并充分利用高度空間，從而有效減小裝置的占地面積，提高了空間利用率。
2、傾斜設置的主過濾單元可以借助水的自重使污水快速通過并實現沉降過濾，可顯著提高過濾效率。
3、污水會通過主過濾單元和副過濾板進行兩次吸附過濾工作，但是由于過濾吸附雜質的主過濾單元和副過濾板都容易因為淤積雜質而逐漸失去過濾功能，所以需要經常進行更換工作。主過濾單元和副過濾板均可實現快速插裝，主過濾單元兩端伸出，伸出的兩端分別套上卡板以進行固定，從而實現密封和快速拆裝；副過濾板則通過可滑移的鎖定塊和鎖定彈簧實現鎖定和拆卸，有效提高了裝置的維護效率，減少因維護導致裝置污水處理中斷的時間。
4、為了避免大量的污水進入第一處理機構通導致超出裝置的沉降能力，阻斷機構可在污水流量較大時啟動以阻斷出水管道，使污水無法流動，避免出現污水量超出裝置的凈水效率導致儲水倉內部的水體被污染的情況。當水流量較大時，水壓將驅動拱形板，使拱形板發生變形并推動活塞桿，活塞桿向阻斷氣囊的方向移動以減小阻斷氣囊的容納空間，從而使阻斷氣囊內的壓力增大，阻斷氣囊膨脹并阻塞出水管道，進而使污水無法流動并進入儲水倉。即通過水流量情況直接控制阻斷機構的狀態，無需傳感器即可及時可靠得避免污水大量進入裝置內，從而避免超出凈水能力而無法保證處理質量的問題。
5、節流組件能控制進入第二處理機構的水量，并且經過主過濾單元初次過濾的水體會通過檢測單元的檢測，從而在保證水質在符合要求的前提下通過第二處理機構進行第二次過濾工作，避免因初次過濾不合格導致水體污染物成分含量超標，進而造成第二處理機構也無法對水體進行有效凈化，使第二處理機構發生不必要的損耗的問題，達到提前止損、提升使用壽命的效果。
6、由于主過濾單元接觸的雜質多，雖然可以通過更換的方式恢復過濾作用，但容易出現雜質堵住過濾口的問題，影響過濾效率，縮短更換周期；而且雖然主過濾單元為可拆卸設計，但由于密封性要求，其拆卸過程相對較難，應盡量減少拆卸。清理機構可對主過濾單元靠近污水入口的一側進行吸附以清除雜質，保證污水處理效率，減少主過濾單元的更換。具體的，在一次污水過處理成后，清理機構對主過濾單元進行清理，隨后再進行下一次污水處理，可有效保證每次一污水處理的效率。
（發明人：陳斌）
