摘要

本發明涉及污水處理技術領域，更具體地說，涉及一種立體生態污水處理系統，包括沉淀箱和裝設在沉淀箱內的反應器，反應器內部由上至下依次設置帶有通水孔的第一橫隔斷、第二橫隔斷和第三橫隔斷；第一橫隔斷上方裝設多個水培箱，水培箱內培育有挺水植物；第一橫隔斷和第二橫隔斷之間填充有除臭填料層；第二橫隔斷和第三橫隔斷之間填充有仿植物根系生物填料層；第三橫隔斷和反應器底面之間形成進水區，進水區內裝設微孔曝氣裝置。進水區內裝設微孔曝氣裝置，既可以使得污水進行好氧處理，又可以有效促進挺水植物的生長,使其在污水處理過程中發揮更大的作用,使污水的處理更加徹底。

權利要求書

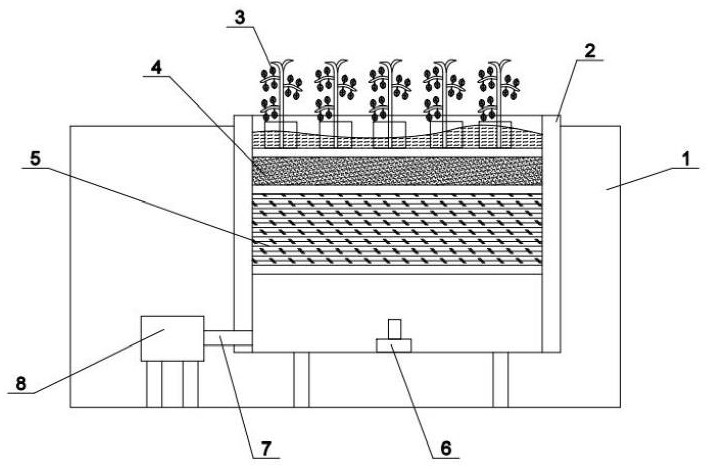

1.一種立體生態污水處理系統，其特征在于，包括沉淀箱（1）和裝設在沉淀箱（1）內的反應器（2），反應器（2）內部由上至下依次設置帶有通水孔的第一橫隔斷、第二橫隔斷和第三橫隔斷；第一橫隔斷上方裝設多個水培箱，水培箱內培育有挺水植物（3）；第一橫隔斷和第二橫隔斷之間填充有除臭填料層（4）；第二橫隔斷和第三橫隔斷之間填充有仿植物根系生物填料層（5）；第三橫隔斷和反應器（2）底面之間形成進水區，進水區內裝設微孔曝氣裝置（6）；所述反應器（2）上的進水口與進水區連通，進水口與帶進水泵的進水管（7）一端連接，進水管（7）另一端插入至沉淀箱（1）內；所述沉淀箱（1）和反應器（2）之間形成沉淀區，沉淀區內裝設絮凝攪拌機構；所述進水管（7）插入至沉淀區內的一端配合連接濾筒機構（8），以通過濾筒機構（8）對由沉淀區進入至進水管（7）內的污水進行過濾處理；所述濾筒機構（8）包括圓柱形濾筒（9），圓柱形濾筒（9）由兩個半圓形筒體對接而成，一個半圓形筒體上均勻設置多個濾孔；圓柱形濾筒（9）一端轉動設置在進水管（7）上，圓柱形濾筒（9）另一端固定旋轉軸，旋轉軸外端通過聯軸器連接動力電機；圓柱形濾筒（9）密封轉動設置在弧形外殼（10）內，弧形外殼（10）一端固定橫刮板（11），弧形外殼（10）另一端固定排雜筒（12），弧形外殼（10）通過立架固定在沉淀箱（1）內；弧形外殼（10）、橫刮板（11）、排雜筒（12）和圓柱形濾筒（9）之間形成雜質清理區；設置多個濾孔的半圓形筒體轉動至雜質清理區內時，裝設在弧形外殼（10）內的除雜機構（13）對該半圓形筒體多個濾孔上的雜質向排雜筒（12）的方向清理，落入至排雜筒（12）內的雜質通過裝設在排雜筒（12）內的排雜機構（14）排出；設置多個濾孔的半圓形筒體轉動至橫刮板（11）和排雜筒（12）之間時，可通過多個濾孔對沉淀區內的污水進行過濾，過濾后的污水進入至圓柱形濾筒（9）內部，并通過圓柱形濾筒（9）進入至進水管（7）；所述弧形外殼（10）固定橫刮板（11）一端的水平高度高于所述弧形外殼（10）固定排雜筒（12）一端的水平高度；所述橫刮板（11）內端密封滑動在圓柱形濾筒（9）外筒面上，以對圓柱形濾筒（9）外筒面的過濾物進行刮除；所述弧形外殼（10）固定排雜筒（12）一端的內側固定內弧形板（15），內弧形板（15）下端固定在排雜筒（12）上，內弧形板（15）上端設有傾斜導送面；除雜機構（13）位于內弧形板（15）上方，除雜機構（13）對多個濾孔上的雜質向排雜筒（12）的方向清理輸送；所述圓柱形濾筒（9）位于弧形外殼（10）外側的筒體上固定外齒圈（16）；所述除雜機構（13）包括與外齒圈（16）嚙合的第一從動齒輪（131），第一從動齒輪（131）固定在第一轉軸（132）外端，第一轉軸（132）中部密封轉動設置在弧形外殼（10）上，第一轉軸（132）內端固定清潔刷滾（133），清潔刷滾（133）滾動配合在圓柱形濾筒（9）上，以將圓柱形濾筒（9）上的過濾物向內弧形板（15）和排雜筒（12）的方向滾刷；所述除雜機構（13）還包括第二齒輪（134），第二齒輪（134）設有兩個，兩個第二齒輪（134）外端均與外齒圈（16）嚙合，兩個第二齒輪（134）固定在兩根第二轉軸（135）外端，兩根第二轉軸（135）中部密封轉動設置在弧形外殼（10）上，兩根第二轉軸（135）內端軸體上共同滑動配合滑動刮板（136），滑動刮板（136）密封滑動在圓柱形濾筒（9）的外筒面上，以沿圓柱形濾筒（9）軸線方向?qū)�圓柱形濾筒（9）上的過濾物進行刮除；滑動刮板（136）上固定聯動軸，聯動軸轉動連接推拉連桿（137）一端，推拉連桿（137）另一端轉動連接偏心軸，偏心軸固定在旋轉盤（138）底面的偏心位置，旋轉盤（138）頂面設置豎軸，豎軸密封轉動設置在弧形外殼（10）頂部；旋轉盤（138）與摩擦傳動輪（139）垂直摩擦連接，摩擦傳動輪（139）固定在一根第二轉軸（135）上；清潔刷滾（133）位于滑動刮板（136）和內弧形板（15）之間；所述排雜機構（14）包括與外齒圈（16）嚙合的第三齒輪（141），第三齒輪（141）固定在第三轉軸（142）外端，第三轉軸（142）兩端密封轉動設置在排雜筒（12）兩端，排雜筒（12）遠離第三齒輪（141）的一端伸出至弧形外殼（10）外側，排雜筒（12）位于弧形外殼（10）內的筒體頂部設有落入槽，以使弧形外殼（10）和內弧形板（15）之間的過濾物通過落入槽落入至排雜筒（12）內，排雜筒（12）位于弧形外殼（10）外側的筒體頂部封閉設置，排雜筒（12）位于弧形外殼（10）外側的筒體頂部設有輸出口，輸出口內固定輸出管（17）；第三轉軸（142）位于排雜筒（12）內的軸體上固定排雜螺旋體（143），排雜螺旋體（143）轉動配合在排雜筒（12）內，以將通過落入槽落入至排雜筒（12）內的過濾物向輸出口方向輸送；所述輸出口位于排雜螺旋體（143）和排雜筒（12）外端的側端蓋之間；排雜筒（12）內連接滑柱機構（18）；所述滑柱機構（18）包括密封滑動在排雜筒（12）內的調節滑柱（181），調節滑柱（181）可封堵在輸出口內側，調節滑柱（181）固定在多根限位橫桿（182）一端，多根限位橫桿（182）中部密封滑動在側端蓋的橫孔內，多根限位橫桿（182）另一端固定限位環（183），限位環（183）卡擋在側端蓋外端；多根限位橫桿（182）位于側端蓋和調節滑柱（181）之間的桿體上均套設有調節壓簧（184）；所述排雜螺旋體（143）上均勻設置多個濾水孔。

2.根據權利要求1所述的一種立體生態污水處理系統，其特征在于，所述反應器（2）上裝設有出水管，出水管與第一橫隔斷和反應器（2）頂面之間形成的出水區連通。

3.根據權利要求2所述的一種立體生態污水處理系統，其特征在于，所述反應器（2）上裝設有帶有循環水泵的循環水管，循環水管一端與出水區連通，循環水管另一端插入至沉淀箱（1）內。

4.根據權利要求1所述的一種立體生態污水處理系統，其特征在于，所述水培箱內培育的挺水植物（3）的植物根系穿過除臭填料層（4），并插入至仿植物根系生物填料層（5）內。

5.根據權利要求1所述的一種立體生態污水處理系統，其特征在于，所述除臭填料層（4）為多孔陶瓷材料。

6.根據權利要求1所述的一種立體生態污水處理系統，其特征在于，所述反應器（2）內部上方裝設光照裝置，以通過光照裝置對水培箱內培育的挺水植物（3）進行光照處理。

7.根據權利要求1所述的一種立體生態污水處理系統，其特征在于，所述反應器（2）設有多個，多個反應器（2）串聯連接；位于首端的反應器（2）的進水管（7）插入至沉淀箱（1）內；位于尾端的反應器（2）通過帶有循環泵的循環管道與沉淀箱（1）的進水管（7）連接。

8.根據權利要求1所述的一種立體生態污水處理系統，其特征在于，還包括前置處理裝置，前置處理裝置包括前置處理箱，前置處理箱頂部的進水口內裝設進水格柵；前置處理箱內裝設pH調節劑添加機構；前置處理箱的出水口與沉淀箱（1）的進水管（7）連接。

發明內容

在發明內容部分中引入了一系列簡化形式的概念，這將在具體實施方式部分中進一步詳細說明。本發明的發明內容部分并不意味著要試圖限定出所要求保護的技術方案的關鍵特征和必要技術特征，更不意味著試圖確定所要求保護的技術方案的保護范圍。

為至少部分地解決上述問題，本發明提供了一種立體生態污水處理系統，包括沉淀箱和裝設在沉淀箱內的反應器，反應器內部由上至下依次設置帶有通水孔的第一橫隔斷、第二橫隔斷和第三橫隔斷；第一橫隔斷上方裝設多個水培箱，水培箱內培育有挺水植物；第一橫隔斷和第二橫隔斷之間填充有除臭填料層；第二橫隔斷和第三橫隔斷之間填充有仿植物根系生物填料層；第三橫隔斷和反應器底面之間形成進水區，進水區內裝設微孔曝氣裝置；所述反應器上的進水口與進水區連通，進水口與帶進水泵的進水管一端連接，進水管另一端插入至沉淀箱內。

可選地，所述反應器上裝設有出水管，出水管與第一橫隔斷和反應器頂面之間形成的出水區連通。

可選地，所述反應器上裝設有帶有循環水泵的循環水管，循環水管一端與出水區連通，循環水管另一端插入至沉淀箱內。

可選地，所述水培箱內培育的挺水植物的植物根系穿過除臭填料層，并插入至仿植物根系生物填料層內。

可選地，所述除臭填料層為多孔陶瓷材料。

可選地，所述反應器內部上方裝設光照裝置，以通過光照裝置對水培箱內培育的挺水植物進行光照處理。

可選地，所述反應器設有多個，多個反應器串聯連接；位于首端的反應器的進水管插入至沉淀箱內；位于尾端的反應器通過帶有循環泵的循環管道與沉淀箱的進水管連接。

可選地，所述的一種立體生態污水處理系統，還包括前置處理裝置，前置處理裝置包括前置處理箱，前置處理箱頂部的進水口內裝設進水格柵；前置處理箱內裝設ph調節劑添加機構；前置處理箱的出水口與沉淀箱的進水管連接。

可選地，所述沉淀箱和反應器之間形成沉淀區，沉淀區內裝設絮凝攪拌機構。

可選地，所述進水管插入至沉淀區內的一端配合連接濾筒機構，以通過濾筒機構對由沉淀區進入至進水管內的污水進行過濾處理。

相比現有技術，本發明至少包括以下有益效果：

本發明的一種立體生態污水處理系統，可以有效解決現有技術中的問題，在沉淀箱內設置反應器，并使得污水在沉淀箱和反應器內進行循環處理，整體結構較為緊湊，占地面積較小，有效降低設備成本，提高處理效率；在反應器內裝設挺水植物、除臭填料層和仿植物根系生物填料層，有利于創造適宜微生物生長繁殖的環境，加速微生物的新陳代謝，從而有效通過反應器內的微生物對污水中的有機物進行分解，有效去除污水中的有機物；在進水區內裝設微孔曝氣裝置，既可以使得污水進行好氧處理，又可以有效促進挺水植物的生長,使其在污水處理過程中發揮更大的作用,使污水的處理更加徹底。

（發明人：歐宏森;辛永光;康兆雨;辛檸灼;譚平;張平;藍炳杰;巨潤科）
