公布日：2023.11.07
申請日：2023.10.07
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I;B01D33/29(2006.01)I;B01D33/54(2006.01)I
摘要
本發明涉及污水處理技術領域，提出了一種可移動污水預處理設備，包括殼體，殼體的兩側設置有處理槽，殼體的上端一側安裝有進水管，處理槽的內部滾動安裝有轉動機構，轉動機構的外側面一周均勻設置有撥片，轉動機構的內部活動安裝有過濾機構。通過在殼體的內部安裝有轉動機構，且轉動機構的一周均勻設置有撥片，使進水管處進入的水流沖擊撥片，既通過撥片緩解了進水管處水流滴落的沖擊，又通過水流沖擊的力度帶動轉動機構進行轉動，轉動機構和撥片的轉動對沉淀池內部的污水進行攪動，使污水在沉淀池的內部進行污水處理，使沉淀池中形成的絮凝體上浮排出，使轉動機構在轉動的過程中驅動撥片對沉淀池內部的過濾機構。
權利要求書

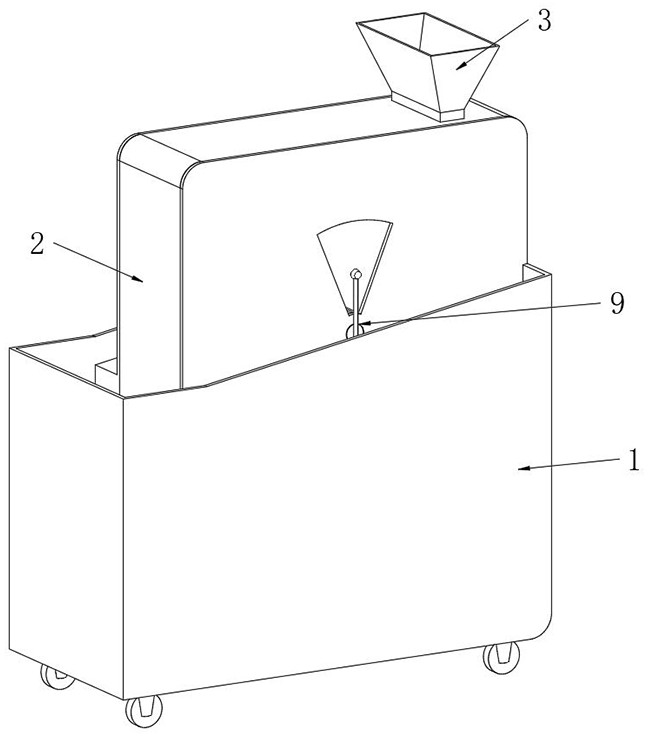

1.一種可移動污水預處理設備，包括殼體（2），所述殼體（2）的兩側設置有處理槽（1），所述殼體（2）的上端一側安裝有進水管（3），其特征在于：所述處理槽（1）的內部滾動安裝有轉動機構（4），所述轉動機構（4）的外側面一周均勻設置有撥片（6），所述轉動機構（4）的內部活動安裝有過濾機構（5），所述殼體（2）的上方兩側開設有扇形通孔，所述過濾機構（5）的兩側設置有吸引磁石（9），所述吸引磁石（9）固定于殼體（2）的扇形通孔中部，所述轉動機構（4）的下方設置有沉淀池（7），所述沉淀池（7）的底端連接有排水管（8），所述排水管（8）穿透殼體（2）外延伸出；所述轉動機構（4）包括轉輪（41），所述轉輪（41）的中部設置若干扇形通孔，所述轉輪（41）的圓周面開設有若干個長槽（42），所述轉輪（41）的中部開設有滑槽（43），所述轉輪（41）的中部套接有轉動軸（44），所述轉動軸（44）的兩端固定安裝有固定齒輪（45）；所述過濾機構（5）包括扇形的濾片（51）和往復絲杠（52），所述往復絲杠（52）套接于滑槽（43）內部，所述濾片（51）與轉輪（41）中部的扇形通孔相適配，且所述濾片（51）的底端安裝有滑塊（56），所述滑塊（56）與往復絲杠（52）套接，所述往復絲杠（52）的兩端固定安裝有嚙合齒輪（53），所述嚙合齒輪（53）與固定齒輪（45）嚙合；所述濾片（51）的正反兩面中部均設置有磁片（54），所述磁片（54）與濾片（51）連接有彈簧（55）；所述沉淀池（7）包括浮動池（71），所述浮動池（71）的底部?jī)蓚?cè)均安裝有連接板（73），所述連接板（73）的底部連接有彈簧伸縮桿（74），所述浮動池（71）的內部安裝有濾板（72）；所述撥片（6）包括擋片（61），所述擋片（61）為弧形彎板，且所述擋片（61）的內側面設置有傾斜的倒刺（62）。
2.根據權利要求1所述的一種可移動污水預處理設備，其特征在于：所述處理槽（1）包括U字狀的排污槽（11），所述排污槽（11）的兩側包裹處理槽（1），且所述排污槽（11）的兩側設置有斜板（12），所述斜板（12）傾斜向下安裝于吸引磁石（9）的下方。
3.根據權利要求1所述的一種可移動污水預處理設備，其特征在于：所述往復絲杠（52）輥軸面上設置有兩條螺距相同、旋向相反的螺紋槽，所述滑塊（56）的內部擺動安裝有引導塊（57），所述引導塊（57）滑動安裝于往復絲杠（52）的螺紋槽內部。
4.根據權利要求1所述的一種可移動污水預處理設備，其特征在于：所述吸引磁石（9）與磁片（54）磁性相吸。
發明內容
本發明要解決的技術問題是：過濾隔柵或過濾板容易堵塞、化學處理產生的絮凝體機械刮渣器的刮板旋轉刮掃速度較慢、排出速度較慢、污水清理效率較低、污水沖擊濾網造成過濾網損壞，使用壽命短。
為了實現上述發明目的，本發明提供了一種可移動污水預處理設備，包括殼體，所述殼體的兩側設置有處理槽，所述殼體的上端一側安裝有進水管，所述處理槽的內部滾動安裝有轉動機構，所述轉動機構的外側面一周均勻設置有撥片，所述轉動機構的內部活動安裝有過濾機構，所述殼體的上方兩側開設有扇形通孔，所述過濾機構的兩側設置有吸引磁石，所述吸引磁石固定于殼體的扇形通孔中部，所述轉動機構的下方設置有沉淀池，所述沉淀池的底端連接有排水管，所述排水管穿透殼體外延伸出。
其中，所述處理槽包括U字狀的排污槽，所述排污槽的兩側包裹處理槽，且所述排污槽的兩側設置有斜板，所述斜板傾斜向下安裝于吸引磁石的下方。
其中，所述轉動機構包括轉輪，所述轉輪的中部設置若干扇形通孔，所述轉輪的圓周面開設有若干個長槽，所述轉輪的中部開設有滑槽，所述轉輪的中部套接有轉動軸，所述轉動軸的兩端固定安裝有固定齒輪。
其中，所述過濾機構包括扇形的濾片和往復絲杠，所述往復絲杠套接于滑槽內部，所述濾片與轉輪中部的扇形通孔相適配，且所述濾片的底端安裝有滑塊，所述滑塊與往復絲杠套接，所述往復絲杠的兩端固定安裝有嚙合齒輪，所述嚙合齒輪與固定齒輪嚙合。
其中，所述濾片的正反兩面中部均設置有磁片，所述磁片與濾片連接有彈簧。
其中，所述往復絲杠輥軸面上設置有兩條螺距相同、旋向相反的螺紋槽，所述滑塊的內部擺動安裝有引導塊，所述引導塊滑動安裝于往復絲杠的螺紋槽內部。
其中，所述撥片包括擋片，所述擋片為弧形彎板，且所述擋片的內側面設置有傾斜的倒刺。
其中，所述沉淀池包括浮動池，所述浮動池的底部?jī)蓚?cè)均安裝有連接板，所述連接板的底部連接有彈簧伸縮桿，所述浮動池的內部安裝有濾板。
其中，所述吸引磁石與磁片磁性相吸。
本發明所提供的一種可移動污水預處理設備，其有益效果是：
1、通過在殼體的內部安裝有轉動機構，且轉動機構的一周均勻設置有撥片，使進水管處進入的水流沖擊撥片，既通過撥片緩解了進水管處水流滴落的沖擊，又通過水流沖擊的力度帶動轉動機構進行轉動，轉動機構和撥片的轉動對沉淀池內部的污水進行攪動，使污水在沉淀池的內部進行污水處理，使沉淀池中形成的絮凝體上浮排出，使轉動機構在轉動的過程中驅動撥片對沉淀池內部的過濾機構。
2、通過在轉動機構的內部設置有過濾機構，且過濾機構與固定齒輪之間嚙合，使過濾機構隨著轉輪轉動的過程中繞著固定齒輪滾動，因此嚙合齒輪帶動往復絲杠滾動，使濾片沿著往復絲杠進行往復的行走，從而通過濾片對轉動機構內部的沉淀物進行清理，經過吸引磁石與磁片磁吸，磁片與吸引磁石分離后彈簧彈性伸縮產生震動從而反復擊打?yàn)V片，對濾片進行清理，將濾片上附著的雜質推入處理槽的內部，便于對裝置進行自清理。
3、撥片位于進水管的下方，使撥片受到水流沖擊轉動，轉動的過程中對沉淀池內部的水體進行攪拌，便于水體在沉淀池的內部與絮凝劑等藥劑進行混合反應，并隨著撥片的轉動進行沉淀物的捕撈，從而處理水體中的漂浮物和雜質，并將打撈的雜質通過倒刺送入轉輪，最終通過轉輪內部的過濾機構進行擠壓。
（發明人：吳永權;李平）
