公布日：2023.11.03
申請日：2023.07.18
分類號：C02F9/00(2023.01)I;C11B13/00(2006.01)I;C10L1/02(2006.01)I;C02F1/00(2023.01)N;C02F1/40(2023.01)N;C02F1/02(2023.01)N;C02F101/34(2006.01)N;C02F1/
50(2023.01)N
摘要
本發明公開了一種餐飲污水中廢棄食用油的回收提煉系統以及方法，屬于廢物處理技術領域，包括以下步驟：將通過燃氣余熱加熱系統預熱后的餐飲污水通過一級機械過濾器與二級機械過濾器，獲得初級生物回收油；對初級生物回收油進行水油分離；水相成分水質檢測后排入城市集中排水系統，油相成分被輸入板框高壓濾油機中過濾；排放濾油后的雜質，獲得純凈的生物柴油，采集檢測城市各點純凈生物柴油回收量并及時收�。槐景l(fā)明利用燃氣余熱加熱系統與系列過濾裝置對廢棄生物油進行回收與再生，實現由廢棄生物油到生物柴油的轉換，不僅回收的生物柴油品質良好，避免了能源浪費，提供了經濟效益同時并且排放物符合要求，降低了對環境的危害。
權利要求書

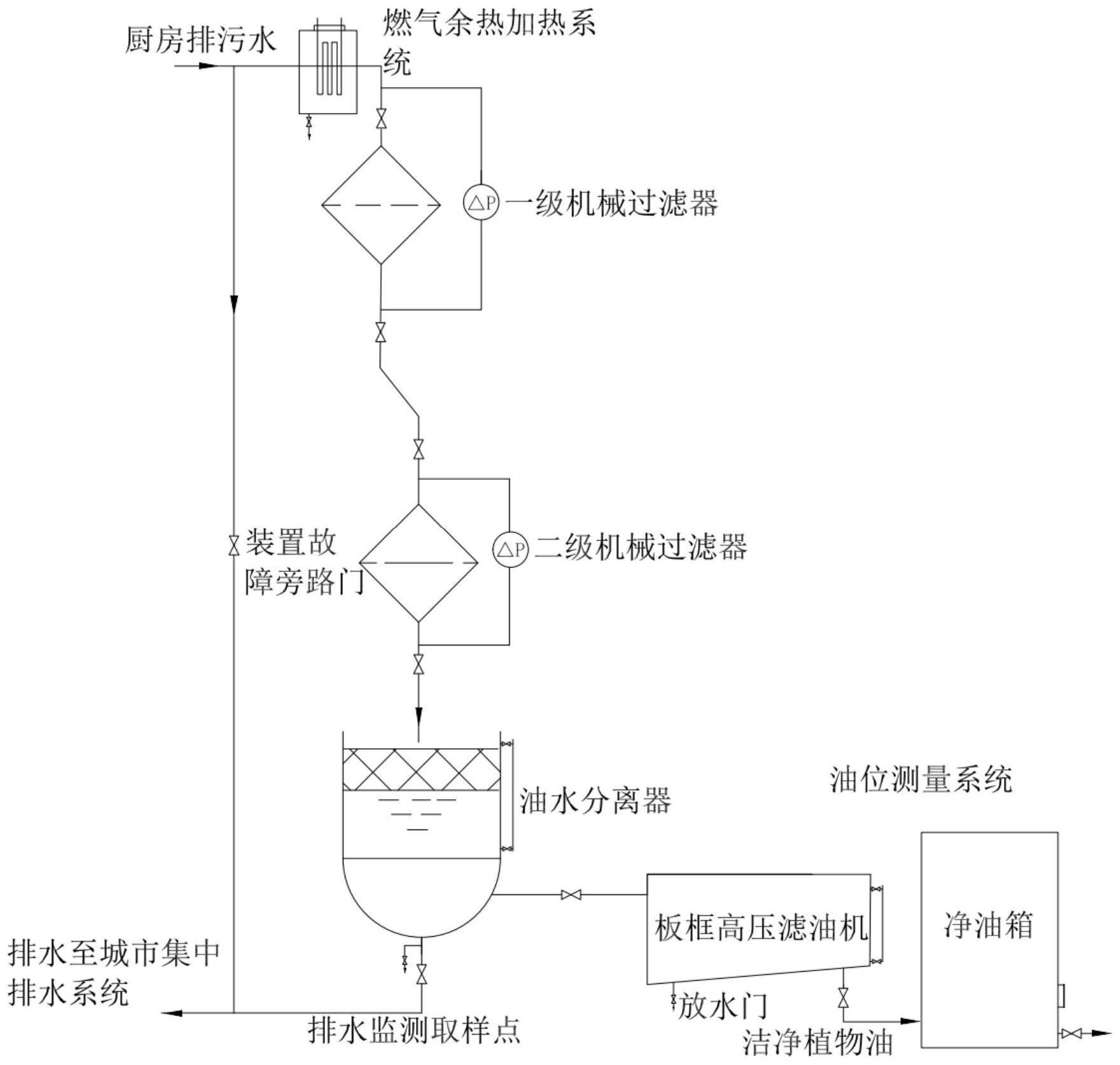

1.一種餐飲污水中廢棄食用油的回收提煉系統，其特征在于，包括燃氣余熱加熱系統、系列過濾系統和油位測量系統；所述燃氣余熱加熱系統包括排煙管道與餐飲污水排放緩沖罐，排煙管道分別與燃氣灶、餐飲污水排放緩沖罐連接連通，將燃氣灶的熱煙氣引入餐飲污水排放緩沖罐實現換熱；所述系列過濾系統與餐飲污水排放緩沖罐連通，系列過濾系統包括依次連通的一級機械過濾器、二級機械過濾器和油水分離器、板框高壓濾油機和凈油箱；所述一級機械過濾器和二級機械過濾器上還并聯設置裝置故障旁路門，用于廢棄生物油短時外排運營；所述油位測量系統設置于凈油箱上方，用于采集凈油箱中生物柴油的油位數據。
2.如權利要求1所述的一種餐飲污水中廢棄食用油的回收提煉系統，其特征在于，所述餐飲污水排放緩沖罐設置有污水進水口、污水出水口、煙氣進口和排污門，所述污水進水口與餐飲污水管路連通，污水出水口與系列過濾系統連通，煙氣進口與排煙管道連通。
3.如權利要求1所述的一種餐飲污水中廢棄食用油的回收提煉系統，其特征在于，所述餐飲污水排放緩沖罐內部還設置有廚房用水儲水箱所述儲水箱；儲水箱具有延申至餐飲污水排放緩沖罐外部的廚房用水進水口與排水口。
4.如權利要求1所述的一種餐飲污水中廢棄食用油的回收提煉系統，其特征在于，所述污水出水口處安裝有溫度傳感器和電加熱裝置，用于加熱進入系列過濾系統的污水。
5.如權利要求1所述的一種餐飲污水中廢棄食用油的回收提煉系統，其特征在于，所述系列過濾系統中一級機械過濾器和二級機械過濾器的過濾網由抗腐蝕的帶骨架單流不銹鋼絲網編織而成，一級機械過濾器篩孔直徑為3mm，二級機械過濾器篩孔直徑為0.65-0.75mm。
6.如權利要求1所述的一種餐飲污水中廢棄食用油的回收提煉系統，其特征在于，所述油位測量系統包括傳感模塊、無線傳輸模塊、數據回收中心和云數據庫；傳感模塊為同軸管式雷達油位計，設置在凈油箱上方；傳感模塊與無線傳輸模塊通信連接，無線傳輸模塊與數據回收中心通信連接，數據回收中心與云數據庫通信連接，實現信息同步。
7.如權利要求1所述的一種餐飲污水中廢棄食用油的回收提煉系統，其特征在于，所述傳感模塊采用Zigbee、LoRA、NB-IoT中的一種無線方式供給數據；所述云數據庫采用SQL技術。
8.一種餐飲污水中廢棄食用油的回收提煉方法，其特征在于，包括如下步驟：S1、通過廚房用水進水口注滿廚房用水儲水箱，將排放的燃氣通入燃氣余熱加熱系統中進行熱交換，預熱廚房用水以及餐飲污水，而后通過燃氣燃燒煙氣通道排放；S2、將預熱后的餐飲污水通過系列過濾系統中一級機械過濾器與二級機械過濾器過濾，獲得初級生物回收油；S3、對初級生物回收油進行水油分離；S4、將S3中分離的水相成分進行排水檢測，符合標準后排入城市集中排水系統，將S3中分離的油相成分輸入板框高壓濾油機中進行濾油；S5、通過放水門排放濾油后的雜質，于凈油箱中收集潔凈的生物柴油；S6、利用油位測量系統采集凈油箱中生物柴油的油位數據，根據實時數據及時收取生物柴油。
9.如權利要求8所述的一種餐飲污水中廢棄食用油的回收提煉方法，其特征在于，所述S1中餐飲污水的預熱溫度不低于45℃；所述S2中過濾介質為油水混合物，其中安裝幾何高度為0-1.2m，靜壓水頭為140kg/cm2，過濾壓力為0.1-2.5MPa，過濾篩面為抗腐蝕帶骨架的單流不銹鋼絲網，過濾流量為≤12m3/min。
10.如權利要求8所述的一種餐飲污水中廢棄食用油的回收提煉方法，其特征在于，所述S4中排水檢測通過濁度儀、pH計檢測，對于檢測不合格的水體進行二次加氯殺菌處理。
發明內容
為解決現有技術中存在的問題，本發明公開一種餐飲污水中廢棄食用油的回收提煉系統以及方法，本方法原料利用效率高，產物純度高，而且生產工藝簡單，工藝性能穩定，能耗低且操作和后續處理簡單，適合工業化大規模生產。
本發明的技術方案如下：
本發明的目的之一在于提供一種餐飲污水中廢棄食用油的回收提煉系統，包括燃氣余熱加熱系統、系列過濾系統和油位測量系統；所述燃氣余熱加熱系統包括排煙管道與餐飲污水排放緩沖罐，排煙管道分別與燃氣灶、餐飲污水排放緩沖罐連接連通，將燃氣灶的熱煙氣引入餐飲污水排放緩沖罐實現換熱；所述系列過濾系統與餐飲污水排放緩沖罐連通，系列過濾系統包括依次連通的一級機械過濾器、二級機械過濾器和油水分離器、板框高壓濾油機和凈油箱；所述一級機械過濾器和二級機械過濾器上還并聯設置裝置故障旁路門，用于廢棄生物油短時外排運營；所述油位測量系統設置于凈油箱上方，用于采集凈油箱中生物柴油的油位數據。
進一步的，所述餐飲污水排放緩沖罐設置有污水進水口、污水出水口、煙氣進口和排污門，所述污水進水口與餐飲污水管路連通，污水出水口與系列過濾系統連通，煙氣進口與排煙管道連通。
進一步的，所述餐飲污水排放緩沖罐內部還設置有廚房用水儲水箱所述儲水箱；儲水箱具有延申至餐飲污水排放緩沖罐外部的廚房用水進水口與排水口。
進一步的，所述污水出水口處安裝有溫度傳感器和電加熱裝置，用于加熱進入系列過濾系統的污水。
進一步的，所述系列過濾系統中一級機械過濾器和二級機械過濾器的過濾網由抗腐蝕的帶骨架單流不銹鋼絲網編織而成，一級機械過濾器篩孔直徑為3mm，二級機械過濾器篩孔直徑為0.65-0.75mm。
進一步的，所述油位測量系統包括傳感模塊、無線傳輸模塊、數據回收中心和云數據庫；傳感模塊為同軸管式雷達油位計，設置在凈油箱上方；傳感模塊與無線傳輸模塊通信連接，無線傳輸模塊與數據回收中心通信連接，數據回收中心與云數據庫通信連接，實現信息同步。
進一步的，所述傳感模塊采用Zigbee、LoRA、NB-IoT中的一種無線方式供給數據；所述云數據庫采用SQL技術。
本發明的目的之二在于提供一種餐飲污水中廢棄食用油的回收提煉方法，包括如下步驟：
S1、通過廚房用水進水口注滿廚房用水儲水箱，將排放的燃氣通入燃氣余熱加熱系統中進行熱交換，預熱廚房用水以及餐飲污水，而后通過燃氣燃燒煙氣通道排放；
S2、將預熱后的餐飲污水通過系列過濾系統中一級機械過濾器與二級機械過濾器過濾，獲得初級生物回收油；
S3、對初級生物回收油進行水油分離；
S4、將S3中分離的水相成分進行排水檢測，符合標準后排入城市集中排水系統，將S3中分離的油相成分輸入板框高壓濾油機中進行濾油；
S5、通過放水門排放濾油后的雜質，于凈油箱中收集潔凈的生物柴油；
S6、利用油位測量系統采集凈油箱中生物柴油的油位數據，根據實時數據及時收取生物柴油。
進一步的，所述S1中餐飲污水的預熱溫度不低于45℃；所述S2中過濾介質為油水混合物，其中安裝幾何高度為0-1.2m，靜壓水頭為140kg/cm2，過濾壓力為0.1-2.5MPa，過濾篩面為抗腐蝕帶骨架的單流不銹鋼絲網，過濾流量為≤12m3/min。
進一步的，所述S4中排水檢測通過濁度儀、pH計檢測，對于檢測不合格的水體進行二次加氯殺菌處理。
進一步的，所述排水檢測指標包括化學需氧量(COD)、生化需氧量(BOD5)、懸浮物(SS)、總氮(以N計)、氨氮(以N計)、總磷(以P計)、色度(稀釋倍數)以及PH值。
相較于現有技術，本發明的有益效果在于：
1、本發明中利用“燃氣余熱加熱系統+系列過濾裝置”對廢棄生物油進行回收與再生，具有三個方面的益處：一是廢棄燃氣與餐飲污水同產生于廚房，采用燃氣余熱直接或間接加熱餐飲污水，不僅能夠因地制宜對廢棄生物油進行預熱，減少電能的消耗，而且降低了燃氣排放時的溫度，對環境友好；二是燃氣余熱的預熱最大限度地使附著在固態殘渣表面的廢棄生物油融化，提高了后續一系列過濾的效果，從而獲得更多的純凈地生物柴油；三是由于餐飲廚房經營的連續特性，以及燃氣的使用時間段與廚房清潔時間之間存在的時差，燃氣余熱加熱系統中廚房用水儲水箱可以首先吸收已排放的燃氣熱量，當燃氣停止排放時對餐飲污水進行預熱，當餐飲污水預熱溫度滿足時，加熱后的廚房生活儲水還可以通至洗碗機或水龍頭直接使用。
2、本發明所創新的污水處理方法具有優良的環保性能，以可再生性能源作為主要原料，將廢棄生物油回收再生為生物柴油，再生后的生物柴油顆粒度可達NAS1638規定6級甚至更高標準，本發明不僅原料利用效率高，產物純度高，保證了能源安全，而且生產工藝簡單，工藝性能穩定，能耗低，操作和后處理簡單，適合工業化大規模生產，能夠減緩石化能源枯竭而引起的能源危機。
3、本發明首次將廚房污水凈化裝置融合在廢棄生物油處理器中，二者有機結合產生了對餐飲污水的凈化效果，減少了廢棄生物油對城市地下排污管網的阻塞和環境污染。此外本發明中發明了油位測量系統實時檢測城市各點純凈生物柴油回收量，僅通過查看云數據庫即可查看油位并提前掌握收取時間。本發明所設計回收再生方法處理流程簡單，管理輕松便捷，占地面積小且維護成本低，可以循環多次使用，噪聲小，無爆炸風險，符合國家循環經濟和節能減排保護環境的要求精神，適合在餐飲行業推廣使用。
（發明人：鄭金;葛勝彪）
