公布日：2023.11.03

申請日：2023.07.04

分類號：G01N33/18(2006.01)I;B65H75/44(2006.01)I

摘要

本發明公開了一種污水多參數水質監測分析設備及方法，包括底板，所述底板頂部的左側固定連接有支撐板，所述支撐板的左側固定連接有殼體，所述殼體的右側固定連接有固定箱，所述固定箱內腔的底部固定安裝有驅動電機，所述驅動電機的輸出端固定連接有第二轉桿，所述第二轉桿表面的頂部固定連接有第二齒輪。本發明通過傳輸線、分析儀、收卷筒、第一轉桿、第一齒輪、第二齒輪、第二轉桿和驅動電機的設置，達到便于調節的目的，解決了目前用于多參數水質監測分析的設備無法對監測分析的深度進行調節，無法對較深處的污水進行監測分析，會導致監測分析的結果有誤差，分析數據不準確的問題。

權利要求書

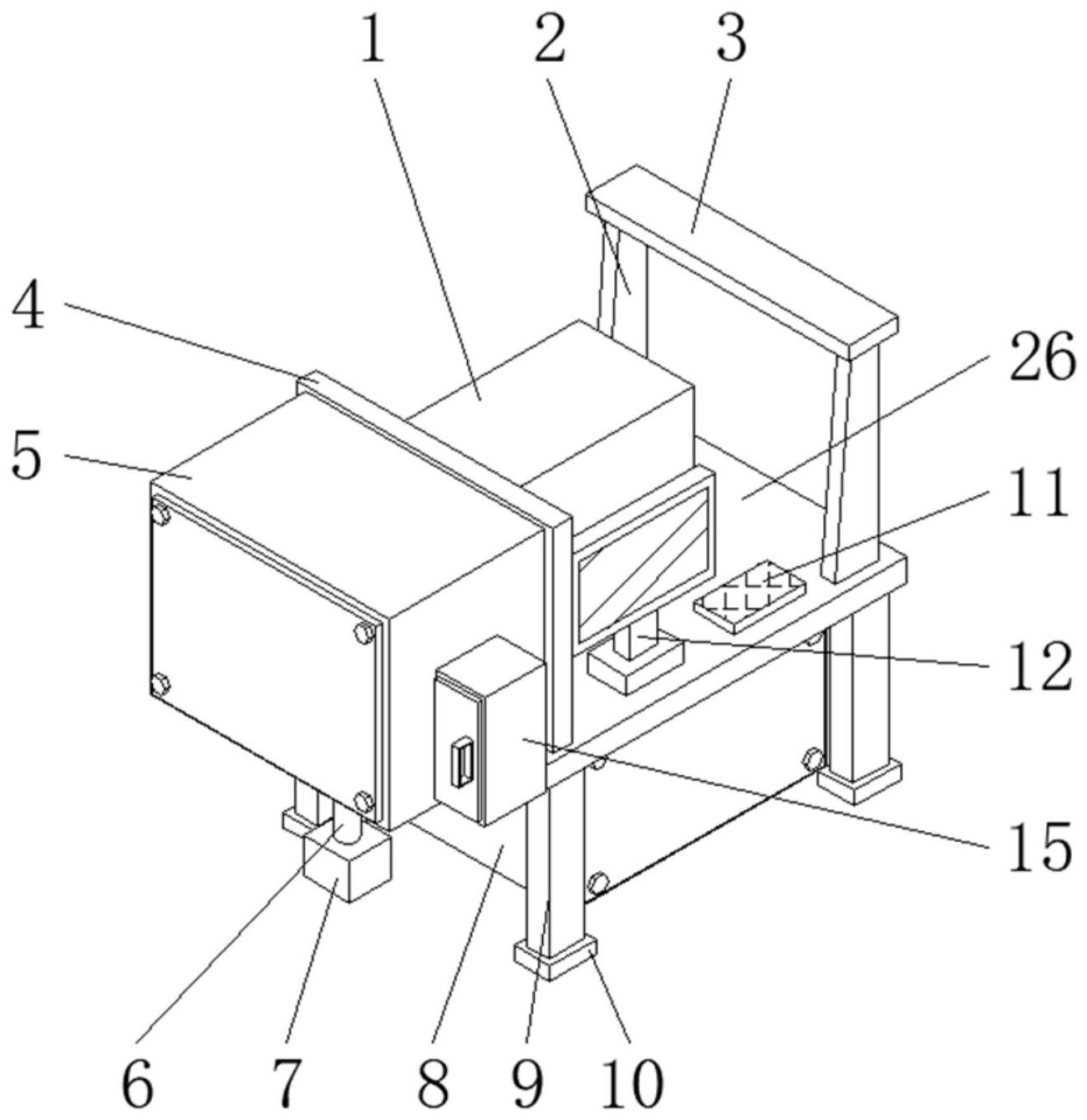

1.一種污水多參數水質監測分析設備，包括底板(26)，其特征在于：所述底板(26)頂部的左側固定連接有支撐板(4)，所述支撐板(4)的左側固定連接有殼體(5)，所述殼體(5)的右側固定連接有固定箱(15)，所述固定箱(15)內腔的底部固定安裝有驅動電機(19)，所述驅動電機(19)的輸出端固定連接有第二轉桿(18)，所述第二轉桿(18)表面的頂部固定連接有第二齒輪(17)，所述第二齒輪(17)的表面嚙合有第一齒輪(16)，所述第一齒輪(16)的內腔固定連接有第一轉桿(14)，所述第一轉桿(14)的表面固定連接有收卷筒(13)，所述收卷筒(13)的表面纏繞有傳輸線(6)，所述傳輸線(6)的底部固定安裝有分析儀(7)。

2.根據權利要求1所述的一種污水多參數水質監測分析設備，其特征在于：所述底板(26)的底部固定連接有連接箱(8)，所述連接箱(8)內腔頂部的兩側均固定安裝有氣缸(20)，所述氣缸(20)的底部固定連接有橫板(22)，所述橫板(22)底部的四周均固定連接有連接柱(23)，所述連接柱(23)的底部活動連接有萬向輪(24)。

3.根據權利要求2所述的一種污水多參數水質監測分析設備，其特征在于：所述橫板(22)的兩側均固定連接有滑套(21)，所述滑套(21)的內腔設有滑桿(25)，所述滑桿(25)的頂部與連接箱(8)內腔的頂部固定連接。

4.根據權利要求1所述的一種污水多參數水質監測分析設備，其特征在于：所述固定箱(15)內腔的右側固定連接有軸承，所述第一轉桿(14)的右側與軸承的內圈固定連接。

5.根據權利要求1所述的一種污水多參數水質監測分析設備，其特征在于：所述底板(26)底部的四周均固定連接有支撐柱(9)，所述支撐柱(9)的底部固定連接有防滑墊(10)。

6.根據權利要求1所述的一種污水多參數水質監測分析設備，其特征在于：所述固定箱(15)的表面活動連接有箱門，且箱門的表面固定連接有握把。

7.根據權利要求1所述的一種污水多參數水質監測分析設備，其特征在于：所述底板(26)頂部的后端固定連接有供電箱(1)，所述供電箱(1)的內腔設有蓄電池。

8.根據權利要求1所述的一種污水多參數水質監測分析設備，其特征在于：所述底板(26)頂部前端的左側且位于支撐板(4)的右側固定安裝有顯示器(12)，所述底板(26)頂部前端的右側固定安裝有控制按鍵(11)。

9.根據權利要求1所述的一種污水多參數水質監測分析設備，其特征在于：所述底板(26)頂部右側的前端和后端均固定連接有推桿(2)，所述推桿(2)的頂部固定連接有推把(3)。

10.一種污水多參數水質監測分析設備的使用方法，其特征在于：包括以下步驟：使用者通過控制按鍵(11)啟動驅動電機(19)進行工作，通過驅動電機(19)帶動第二轉桿(18)進行轉動，通過第二轉桿(18)帶動第二齒輪(17)進行轉動，通過第二齒輪(17)帶動第一齒輪(16)進行轉動，通過第一齒輪(16)帶動第一轉桿(14)進行轉動，通過第一轉桿(14)帶動收卷筒(13)進行轉動，通過收卷筒(13)帶動傳輸線(6)向下移動，通過傳輸線(6)帶動分析儀(7)向下移動，移動到指定位置運動停止，使用者通過控制按鍵(11)啟動分析儀(7)進行工作，通過分析儀(7)對多種污水參數進行監測分析。

發明內容

(一)解決的技術問題

針對現有技術的不足，本發明的目的在于提供一種污水多參數水質監測分析設備及方法，通過傳輸線、分析儀、收卷筒、第一轉桿、第一齒輪、第二齒輪、第二轉桿和驅動電機的設置，達到便于調節的目的，解決了目前用于多參數水質監測分析的設備無法對監測分析的深度進行調節，無法對較深處的污水進行監測分析，會導致監測分析的結果有誤差，分析數據不準確的問題。

(二)技術方案

本為實現上述目的，本發明提供如下技術方案，一種污水多參數水質監測分析設備所采用的技術方案是：包括底板，所述底板頂部的左側固定連接有支撐板，所述支撐板的左側固定連接有殼體，所述殼體的右側固定連接有固定箱，所述固定箱內腔的底部固定安裝有驅動電機，所述驅動電機的輸出端固定連接有第二轉桿，所述第二轉桿表面的頂部固定連接有第二齒輪，所述第二齒輪的表面嚙合有第一齒輪，所述第一齒輪的內腔固定連接有第一轉桿，所述第一轉桿的表面固定連接有收卷筒，所述收卷筒的表面纏繞有傳輸線，所述傳輸線的底部固定安裝有分析儀。

作為優選方案，所述底板的底部固定連接有連接箱，所述連接箱內腔頂部的兩側均固定安裝有氣缸，所述氣缸的底部固定連接有橫板，所述橫板底部的四周均固定連接有連接柱，所述連接柱的底部活動連接有萬向輪。

作為優選方案，所述橫板的兩側均固定連接有滑套，所述滑套的內腔設有滑桿，所述滑桿的頂部與連接箱內腔的頂部固定連接。

作為優選方案，所述固定箱內腔的右側固定連接有軸承，所述第一轉桿的右側與軸承的內圈固定連接。

作為優選方案，所述底板底部的四周均固定連接有支撐柱，所述支撐柱的底部固定連接有防滑墊。

作為優選方案，所述固定箱的表面活動連接有箱門，且箱門的表面固定連接有握把。

作為優選方案，所述底板頂部的后端固定連接有供電箱，所述供電箱的內腔設有蓄電池。

作為優選方案，所述底板頂部前端的左側且位于支撐板的右側固定安裝有顯示器，所述底板頂部前端的右側固定安裝有控制按鍵。

作為優選方案，所述底板頂部右側的前端和后端均固定連接有推桿，所述推桿的頂部固定連接有推把。

一種污水多參數水質監測分析設備的使用方法，包括以下步驟：

使用者通過控制按鍵啟動驅動電機進行工作，通過驅動電機帶動第二轉桿進行轉動，通過第二轉桿帶動第二齒輪進行轉動，通過第二齒輪帶動第一齒輪進行轉動，通過第一齒輪帶動第一轉桿進行轉動，通過第一轉桿帶動收卷筒進行轉動，通過收卷筒帶動傳輸線向下移動，通過傳輸線帶動分析儀向下移動，移動到指定位置運動停止，使用者通過控制按鍵啟動分析儀進行工作，通過分析儀對多種污水參數進行監測分析。

(三)有益效果

與現有技術相比，本發明提供了一種污水多參數水質監測分析設備及方法，具備以下有益效果。

1、本發明通過傳輸線、分析儀、收卷筒、第一轉桿、第一齒輪、第二齒輪、第二轉桿和驅動電機的設置，達到便于調節的目的，解決了目前用于多參數水質監測分析的設備無法對監測分析的深度進行調節，無法對較深處的污水進行監測分析，會導致監測分析的結果有誤差，分析數據不準確的問題。

2、本發明通過軸承的設置，減少第一轉桿運行時的磨損，大大提高了第一轉桿的使用壽命，通過滑套和滑桿的設置，減少橫板運行時的抖動，大大提高了橫板運行時的穩定性。

（發明人：李志強）
