公布日：2023.01.24
申請日：2022.11.14
分類號：C02F3/28(2006.01)I
摘要
本發明公開了一種垂直流多腔室全混厭氧水處理裝置，涉及污水處理技術領域。該裝置包括污水處理區，所述的污水處理區包括依次連接的泥水混合區、反應區、釋氣區、泥水分離區；所述的反應區包括依次連接的第一反應區、第二反應區和第三反應區；釋氣區的下部與泥水分離區的下部連通。本發明通過反應區通過這種多次上下反復折流的結構形式設計，可利于實現泥水完全混合；通過出水回流增加進水流量，起到一定提高水力剪切的作用，減少反應區底部污泥沉積現象；通過泥水分離區與反應區平行布置，靠水平重力流入泥水分離區，來取代結構復雜的傳統三相分離器。
權利要求書
1.一種垂直流多腔室全混厭氧水處理裝置，包括污水處理區，其特征在于，所述的污水處理區包括依次連接的泥水混合區、反應區、釋氣區、泥水分離區；所述的反應區包括依次連接的第一反應區、第二反應區和第三反應區；所述的泥水混合區連接第一反應區，第一反應區與泥水混合區之間設有第一分隔墻，第一分隔墻的底部設有第一過水潛孔；第一反應區與第二反應區之間設有第二分隔墻，第二分隔墻的頂部設有第一上過水孔洞；第二反應區與第三反應區之間設有第三分隔墻，第三分隔墻的底部設有第二過水潛孔；第三反應區連接釋氣區，第三反應區與釋氣區之間設有第四分隔墻,第四分隔墻的頂部設置有第二上過水孔洞；釋氣區與泥水分離區之間設有第五分隔墻，第五分隔墻的底部與釋氣區和泥水分離區的底面不接觸，釋氣區的下部與泥水分離區的下部連通。
2.根據權利要求1所述的一種垂直流多腔室全混厭氧水處理裝置，其特征在于，所述的泥水分離區的底部為錐形結構，錐形結構的下端設有污泥回流縫。
3.根據權利要求2所述的一種垂直流多腔室全混厭氧水處理裝置，其特征在于，所述的泥水分離區內設有斜管填料或斜板填料。
4.根據權利要求3所述的一種垂直流多腔室全混厭氧水處理裝置，其特征在于，所述的污水處理區還包括出水區，出水區設置在泥水混合區的前端，出水區與泥水混合區之間設有出水回流泵。
5.根據權利要求4所述的一種垂直流多腔室全混厭氧水處理裝置，其特征在于，所述的污水處理區還包括污泥停留區，所述的污泥停留區連接泥水分離區，污泥停留區設有排泥管。
6.根據權利要求5所述的一種垂直流多腔室全混厭氧水處理裝置，其特征在于，所述的污泥停留區與泥水混合區之間設有污泥回流管，污泥回流管上設有污泥回流泵。
7.根據權利要求4所述的一種垂直流多腔室全混厭氧水處理裝置，其特征在于，所述的出水區與泥水分離區之間設有出水溢流管。
8.根據權利要求4所述的一種垂直流多腔室全混厭氧水處理裝置，其特征在于，所述的出水區與泥水混合區共壁設置，出水區設有出水管，泥水混合區設有進水管。
9.根據權利要求1-8任意一項所述的垂直流多腔室全混厭氧水處理裝置，其特征在于，還包括頂部集氣區，所述的頂部集氣區設置在污水處理區的上方。
10.根據權利要求9所述的垂直流多腔室全混厭氧水處理裝置，其特征在于，所述的頂部集氣區包括密封蓋板、頂部沼氣集氣管，所述的密封蓋板設置在污水處理區的上方，密封蓋板與污水處理區密封固定連接；所述的密封蓋板上設有頂部沼氣集氣管。
發明內容
本發明提供一種垂直流多腔室全混厭氧水處理裝置，可在解決現有厭氧反應器在大幅提升進水負荷同時，還能兼顧穩定處理性能和泥水氣分離效果的問題。
為了解決上述問題，本發明采用的技術方案為：

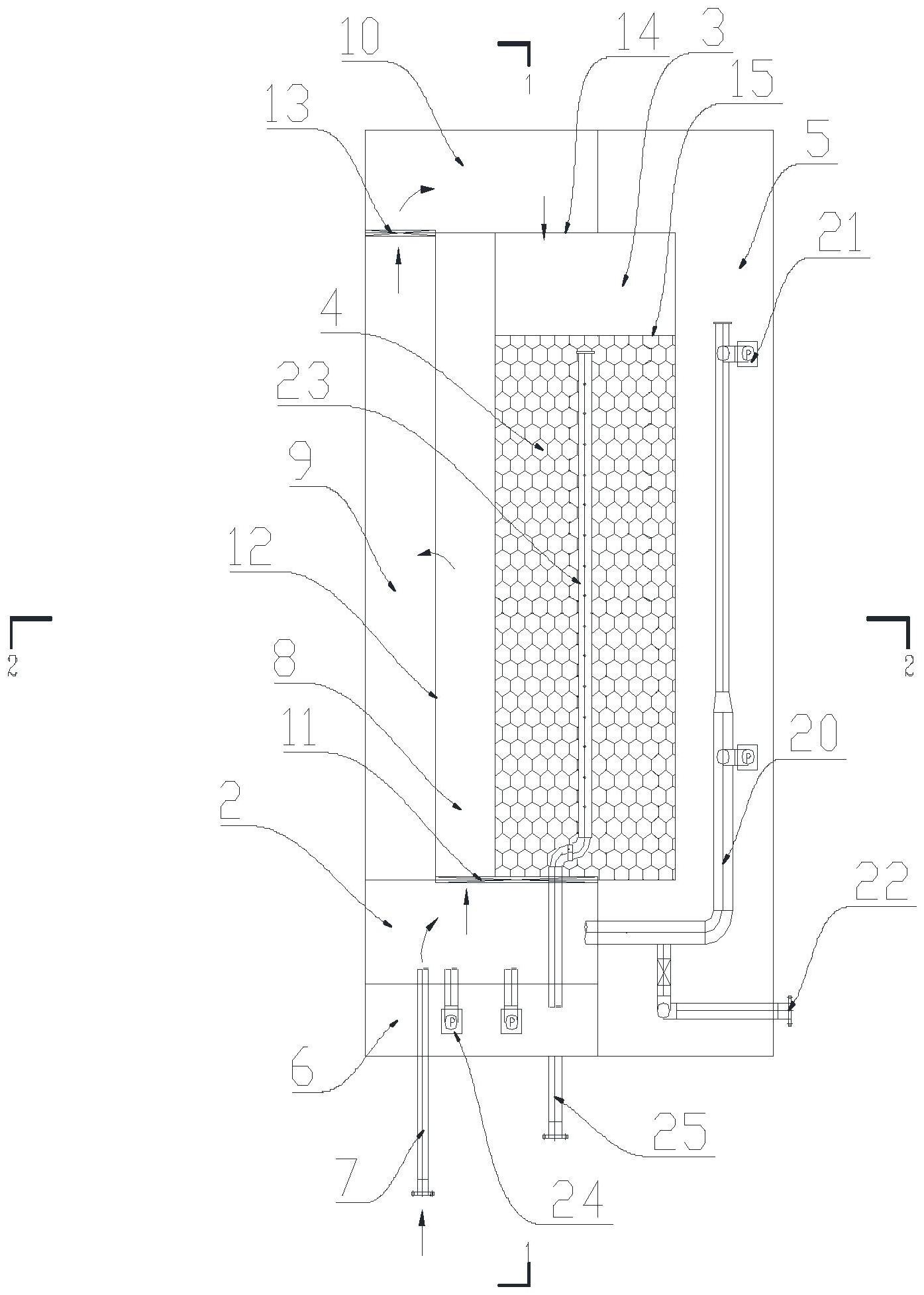

提供一種垂直流多腔室全混厭氧水處理裝置，包括污水處理區，所述的污水處理區包括依次連接的泥水混合區、反應區、釋氣區、泥水分離區；
所述的反應區包括依次連接的第一反應區、第二反應區和第三反應區；所述的泥水混合區連接第一反應區，第一反應區與泥水混合區之間設有第一分隔墻，第一分隔墻的底部設有第一過水潛孔；第一反應區與第二反應區之間設有第二分隔墻，第二分隔墻的頂部設有第一上過水孔洞；第二反應區與第三反應區之間設有第三分隔墻，第三分隔墻的底部設有第二過水潛孔；第三反應區連接釋氣區，第三反應區與釋氣區之間設有第四分隔墻,第四分隔墻的頂部設置有第二上過水孔洞；
釋氣區與泥水分離區之間設有第五分隔墻，第五分隔墻的底部與釋氣區和泥水分離區的底面不接觸，釋氣區的下部與泥水分離區的下部連通。
優選的，所述的泥水分離區的一側與反應區平行布置。
優選的，所述的第一反應區、第二反應區、第三反應區的底部為錐斗形。
進一步的，所述的泥水分離區的底部為錐形結構，錐形結構的下端設有污泥回流縫。
進一步的，所述的泥水分離區內設有斜管填料或斜板填料。
進一步的，所述的污水處理區還包括出水區，出水區設置在泥水混合區的前端，出水區與泥水混合區之間設有出水回流泵。
進一步的，所述的污水處理區還包括污泥停留區，所述的污泥停留區連接泥水分離區，污泥停留區設有排泥管。
優選的，所述的污泥停留區與泥水分離區的一側平行布置。
進一步的，所述的污泥停留區與泥水混合區之間設有污泥回流管，污泥回流管上設有污泥回流泵。
進一步的，所述的出水區與泥水分離區之間設有出水溢流管。
進一步的，所述的出水區與泥水混合區共壁設置，出水區設有出水管，泥水混合區設有進水管。
進一步的，還包括頂部集氣區，所述的頂部集氣區設置在污水處理區的上方。
進一步的，所述的頂部集氣區包括密封蓋板、頂部沼氣集氣管，所述的密封蓋板設置在污水處理區的上方，密封蓋板與污水處理區密封固定連接；所述的密封蓋板上設有頂部沼氣集氣管。
與現有技術相比，本發明的有益效果在于：
1、反應區通過這種多次上下反復折流的結構形式設計，可延長反應路徑，利于減少上升截面，利于低耗能提升上升流速，利于實現泥水完全混合，可避免短流，避免局部過負荷，預防酸化。
2、通過出水回流增加進水流量，起到一定提高水力剪切的作用，減少反應區底部污泥沉積現象。
3、通過泥水分離區與反應區平行布置，可實現反應區反應完畢的泥水混合液，經釋氣區將含有泥水混合液中的沼氣分離出來后，靠水平重力流入泥水分離區，來取代結構復雜的傳統三相分離器。
4、內部多組結構設計，可有效應對季節性水量變化。
（發明人：薛蔚琦;李仲偉;劉立棟;姜維）
