公布日：2023.12.22
申請日：2023.11.07
分類號：C02F1/10(2023.01)I;B01D53/04(2006.01)I;G01N1/10(2006.01)I;C02F103/00(2006.01)N
摘要
本發明涉及醫療廢水處理技術領域，尤其涉及一種醫療廢水處理設備用汽提裝置，包括安裝架，安裝架上設置有汽提罐，汽提罐內腔的上端設置有進料噴頭，所述汽提罐上設置有廢水汽提機構，廢水汽提機構的內部設置有汽提輔助機構，汽提罐的外部設置有熱量循環機構，汽提罐的上端設置有凈化吸收機構，汽提罐的下端設置有廢水循環機構，廢水汽提機構包括固定安裝在汽提罐內部的汽提圓盤。本發明通過設置汽提輔助機構，利用磁吸組件和U形支架之間的相互配合，能夠使上活動盤和下活動盤在水平方向上往復運動，從而使醫療廢水呈S狀向下流動，可以有效提高醫療廢水與水蒸汽之間的接觸面積，大大提高了廢水汽提處理的均勻度和質量。
權利要求書

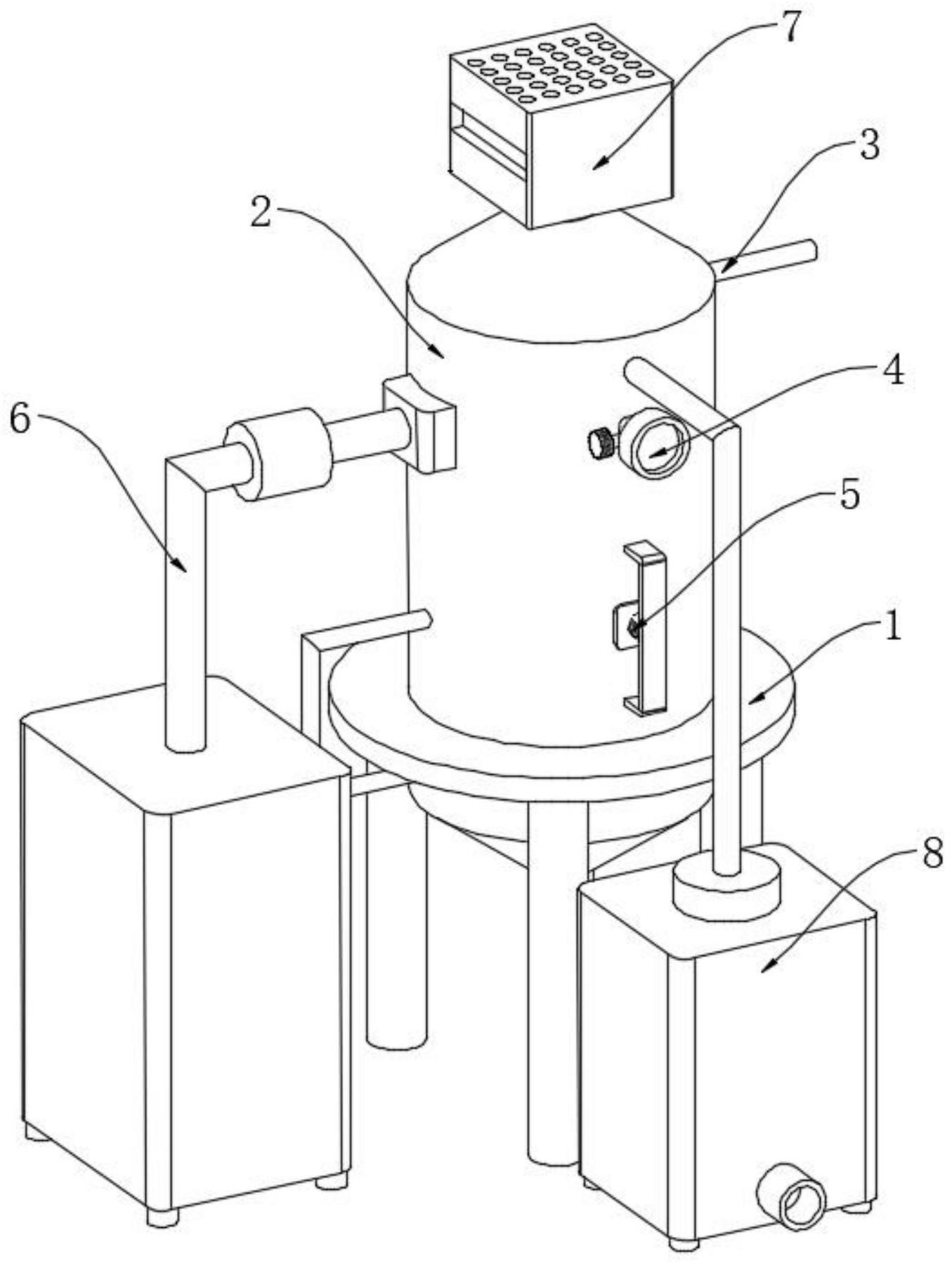

1.一種醫療廢水處理設備用汽提裝置，包括安裝架(1)，安裝架(1)上設置有汽提罐(2)，汽提罐(2)內腔的上端設置有進料噴頭(3)，其特征在于：所述汽提罐(2)上設置有廢水汽提機構(4)，廢水汽提機構(4)的內部設置有汽提輔助機構(5)，汽提罐(2)的外部設置有熱量循環機構(6)，汽提罐(2)的上端設置有凈化吸收機構(7)，汽提罐(2)的下端設置有廢水循環機構(8)；所述廢水汽提機構(4)包括固定安裝在汽提罐(2)內部的汽提圓盤(401)，汽提圓盤(401)上貫穿開設有圓形通孔，安裝架(1)的左側設置有蒸汽產生罐(402)，蒸汽產生罐(402)內腔的下端固定安裝有電加熱板(403)，蒸汽產生罐(402)右側的上端設置有第一控制閥(404)，第一控制閥(404)的上端和右側均連通有蒸汽管道(405)，蒸汽管道(405)延伸至汽提罐(2)的內部且固定安裝有噴氣圓盤(406)，噴氣圓盤(406)的上端等間距設置有若干個噴氣嘴(407)，汽提罐(2)的正面設置有泄壓組件(408)。
2.根據權利要求1所述的一種醫療廢水處理設備用汽提裝置，其特征在于：所述泄壓組件(408)包括與汽提罐(2)內部接通的安裝圓管，安裝圓管的端部設置有壓力計，安裝圓管的內部設置有電磁閥。
3.根據權利要求1所述的一種醫療廢水處理設備用汽提裝置，其特征在于：所述汽提輔助機構(5)包括活動安裝在汽提罐(2)內部的上活動盤(501)和下活動盤(502)，汽提罐(2)的前后兩側均活動安裝有U形支架(503)，U形支架(503)的上下兩端均延伸至汽提罐(2)的內部，且分別與上活動盤(501)和下活動盤(502)固定連接，上活動盤(501)和下活動盤(502)的表面均開設有若干個排液通孔(504)，汽提罐(2)后側的外部設有用于驅動U形支架(503)的磁吸組件(505)，汽提罐(2)的前側設置有固定膠墊(506)，固定膠墊(506)上設置有復位彈簧(507)。
4.根據權利要求3所述的一種醫療廢水處理設備用汽提裝置，其特征在于：所述噴氣圓盤(406)設置有兩組，一組位于上活動盤(501)和下活動盤(502)之間，上活動盤(501)和下活動盤(502)的面積大于汽提圓盤(401)的面積，另一組位于下活動盤(502)的下方，兩組噴氣圓盤(406)分別與蒸汽管道(405)接通。
5.根據權利要求3所述的一種醫療廢水處理設備用汽提裝置，其特征在于：所述磁吸組件(505)包括設置在汽提罐(2)外部的矩形凸塊，矩形凸塊上設置有電磁鐵，位于汽提罐(2)后方的U形支架(503)由鐵性材料制成，矩形凸塊與固定膠墊(506)對稱設設置在汽提罐(2)的前后兩側，復位彈簧(507)位于汽提罐(2)前方的U形支架(503)固定連接。
6.根據權利要求1所述的一種醫療廢水處理設備用汽提裝置，其特征在于：所述熱量循環機構(6)包括開設在汽提罐(2)側壁內的隔熱夾層(601)，汽提罐(2)的外部固定安裝有排熱直管(602)，排熱直管(602)的一端與隔熱夾層(601)的內部接通，排熱直管(602)的另一端設置有抽吸風機(603)，抽吸風機(603)的排氣端連通有導熱豎管(604)，導熱豎管(604)延伸至蒸汽產生罐(402)的內部。
7.根據權利要求1所述的一種醫療廢水處理設備用汽提裝置，其特征在于：所述凈化吸收機構(7)包括固定安裝在汽提罐(2)上端的豎直圓管(701)，豎直圓管(701)與汽提罐(2)的內部接通，豎直圓管(701)的上端可拆卸安裝有凈化方盒(702)，凈化方盒(702)的內部設置有吸附組件(703)，凈化方盒(702)的上端開設有排氣通道(704)。
8.根據權利要求7所述的一種醫療廢水處理設備用汽提裝置，其特征在于：所述吸附組件(703)包括可拆卸安裝在凈化方盒(702)內的吸附框，吸附框的內部填充有活性炭。
9.根據權利要求1所述的一種醫療廢水處理設備用汽提裝置，其特征在于：所述廢水循環機構(8)包括固定安裝在汽提罐(2)下端的排料彎管(801)，安裝架(1)的前方放置有矩形方罐(802)，矩形方罐(802)的上端設置有小型水泵(803)，小型水泵(803)的排水端連通有循環液管(804)，矩形方罐(802)正面的下端設置有第二控制閥(805)，矩形方罐(802)右側的外部設置有固定凸塊(806)，固定凸塊(806)上轉動連接有旋轉方管(807)，旋轉方管(807)的內部設置有取樣軟管(808)。
10.根據權利要求9所述的一種醫療廢水處理設備用汽提裝置，其特征在于：所述排料彎管(801)與矩形方罐(802)的內部接通，循環液管(804)的下端與小型水泵(803)的出水端接通，循環液管(804)的上端延伸至汽提罐(2)的內部。
發明內容
針對現有技術的不足，本發明提供了一種醫療廢水處理設備用汽提裝置，解決了現有技術在對醫療廢水進行汽提時廢水與水蒸汽之間的接觸面積較小，汽提均勻度和質量都比較低的技術問題，具備能夠有效提高醫療廢水與水蒸汽之間的接觸面積，可以有效提高汽提質量和效率的優點。
為解決上述技術問題，本發明提供了如下技術方案：一種醫療廢水處理設備用汽提裝置，包括安裝架，安裝架上設置有汽提罐，汽提罐內腔的上端設置有進料噴頭，汽提罐上設置有廢水汽提機構，廢水汽提機構的內部設置有汽提輔助機構，汽提罐的外部設置有熱量循環機構，汽提罐的上端設置有凈化吸收機構，汽提罐的下端設置有廢水循環機構，醫療廢水通過進料噴頭進入汽提罐的內部后，廢水汽提機構會利用蒸汽與醫療廢水接觸，使廢水中的揮發性有害物質擴散到氣相中去，隨后，凈化吸收機構會對氣體中的有害物質進行吸附凈化，而經過汽提后的廢水會進入到廢水循環機構的內部，所述廢水汽提機構包括固定安裝在汽提罐內部的汽提圓盤，汽提圓盤上貫穿開設有圓形通孔，安裝架的左側設置有蒸汽產生罐，蒸汽產生罐內腔的下端固定安裝有電加熱板，蒸汽產生罐右側的上端設置有第一控制閥，第一控制閥的上端和右側均連通有蒸汽管道，蒸汽管道延伸至汽提罐的內部且固定安裝有噴氣圓盤，噴氣圓盤的上端等間距設置有若干個噴氣嘴，汽提罐的正面設置有泄壓組件，醫療廢水通過圓形通孔向下滴落的同時，蒸汽會通過若干個噴氣嘴向上噴出，從而使蒸汽與醫療廢水充分接觸，完成汽提。
優選的，所述泄壓組件包括與汽提罐內部接通的安裝圓管，安裝圓管的端部設置有壓力計，安裝圓管的內部設置有電磁閥，當汽提罐內部的壓力超過預設值后，電磁閥會在壓力計的控制下自動打開，從而對汽提罐的內部進行泄壓。
優選的，所述汽提輔助機構包括活動安裝在汽提罐內部的上活動盤和下活動盤，汽提罐的前后兩側均活動安裝有U形支架，U形支架的上下兩端均延伸至汽提罐的內部，且分別與上活動盤和下活動盤固定連接，上活動盤和下活動盤的表面均開設有若干個排液通孔，汽提罐后側的外部設有用于驅動U形支架的磁吸組件，汽提罐的前側設置有固定膠墊，固定膠墊上設置有復位彈簧，U形支架在磁吸組件的作用下前后移動時，會使上活動盤和下活動盤同步移動，從而使醫療廢水呈S狀向下流動。
優選的，所述噴氣圓盤設置有兩組，一組位于上活動盤和下活動盤之間，上活動盤和下活動盤的面積大于汽提圓盤的面積，另一組位于下活動盤的下方，兩組噴氣圓盤分別與蒸汽管道接通，醫療廢水通過上活動盤向下流動時會先經過一次汽提處理，接下來，醫療廢水會通過下活動盤向下流動，此時會經過二次汽提處理。
優選的，所述磁吸組件包括設置在汽提罐外部的矩形凸塊，矩形凸塊上設置有電磁鐵，位于汽提罐后方的U形支架由鐵性材料制成，矩形凸塊與固定膠墊對稱設設置在汽提罐的前后兩側，復位彈簧位于汽提罐前方的U形支架固定連接，電磁鐵通電后，會對U形支架產生磁吸，從而使U形支架向前移動，斷電后，U形支架會在復位彈簧的作用下向后移動，U形支架移動時會使上活動盤和下活動盤同步移動。
優選的，所述熱量循環機構包括開設在汽提罐側壁內的隔熱夾層，汽提罐的外部固定安裝有排熱直管，排熱直管的一端與隔熱夾層的內部接通，排熱直管的另一端設置有抽吸風機，抽吸風機的排氣端連通有導熱豎管，導熱豎管延伸至蒸汽產生罐的內部，抽吸風機通電運轉時，會將隔熱夾層內的熱量通過導熱豎管輸送到蒸汽產生罐的內部。
優選的，所述凈化吸收機構包括固定安裝在汽提罐上端的豎直圓管，豎直圓管與汽提罐的內部接通，豎直圓管的上端可拆卸安裝有凈化方盒，凈化方盒的內部設置有吸附組件，凈化方盒的上端開設有排氣通道，廢水中的揮發性有害物質擴散到水蒸汽中后，會跟隨水蒸汽共同向上移動進入凈化方盒的內部，隨后，吸附組件會將呈氣態的有害物質除去。
優選的，所述吸附組件包括可拆卸安裝在凈化方盒內的吸附框，吸附框的內部填充有活性炭，混合氣體通過豎直圓管進入到凈化方盒的內部后，活性炭會對氣體中的有害成分進行吸附去除。
優選的，所述廢水循環機構包括固定安裝在汽提罐下端的排料彎管，安裝架的前方放置有矩形方罐，矩形方罐的上端設置有小型水泵，小型水泵的排水端連通有循環液管，矩形方罐正面的下端設置有第二控制閥，矩形方罐右側的外部設置有固定凸塊，固定凸塊上轉動連接有旋轉方管，旋轉方管的內部設置有取樣軟管，經汽提處理后的醫療廢水會通過排料彎管進入到矩形方罐的內部，接下來，工作人員可以通過取樣軟管放出一定量的廢水進行檢驗。
優選的，所述排料彎管與矩形方罐的內部接通，循環液管的下端與小型水泵的出水端接通，循環液管的上端延伸至汽提罐的內部，小型水泵運轉時，能夠?qū)⒕匦畏焦迌?nèi)的醫療廢水再次抽吸到汽提罐的內部。
借由上述技術方案，本發明提供了一種醫療廢水處理設備用汽提裝置，至少具備以下有益效果：
1、本發明通過設置廢水汽提機構，利用汽提圓盤和噴氣圓盤之間的相互配合，能夠讓水蒸汽與醫療廢水之間充分接觸，使廢水中的揮發性有毒有害物質快速擴散到氣相中去，從而除去醫療廢水中的揮發性污染物，可以有效避免這些揮發性污染物對環境造成破壞。
2、本發明通過設置泄壓組件，利用壓力計和電磁閥之間的相互配合，能夠在汽提罐內部壓力過高時自動進行泄壓，避免汽提罐的內部出現超溫超壓狀態，從而保證廢水中的揮發性物質能夠正常擴散，可以有效提高汽提作業的質量和效率。
3、本發明通過設置汽提輔助機構，利用磁吸組件和U形支架之間的相互配合，能夠使上活動盤和下活動盤在水平方向上往復運動，從而使醫療廢水呈S狀向下流動，可以有效提高醫療廢水與水蒸汽之間的接觸面積，大大提高了廢水汽提處理的均勻度和質量。
4、本發明通過設置汽提輔助機構，利用兩組噴氣圓盤、上活動盤以及下活動盤之間的相互配合，能夠自動對呈S狀下流的醫療廢水進行多次汽提，同樣能有效提高汽提處理的質量，并且，蒸汽通過兩組噴氣圓盤均勻向上噴出，可以有效防止將醫療廢水從活動盤上吹下。
5、本發明通過設置熱量循環機構，利用抽吸風機和隔熱夾層之間的相互配合，汽提罐內溫度和壓力較高時，抽吸風機會立即將隔熱夾層內部的熱量抽出，并輸送到蒸汽產生罐的內部進行循環利用，既能有效避免熱力資源的浪費，又能使汽提罐內部的壓力和溫度快速恢復正常。
6、本發明通過設置凈化吸收機構，利用吸附組件和豎直圓管之間的相互配合，能夠自動對汽提過程中產生的廢氣進行吸附處理，除去廢氣中的部分有害物質，避免這些廢氣對周圍的環境造成影響，大大提高了該裝置的環保性能。
7、本發明通過設置廢水循環機構，利用小型水泵和循環液管之間的相互配合，能夠在水樣檢測不符合標準時自動將廢水抽吸到汽提罐的內部，進行再次汽提處理，無需工作人員手動轉移，可以有效提高汽提加工的效率。
8、本發明通過設置廢水循環機構，利用旋轉方管和取樣軟管之間的相互配合，能夠幫助工作人員快速完成廢水取樣作業，而且取樣時無需將矩形方罐完全敞開，既能提高取樣效率，又能有效防止污染物含量超標的污水直接暴露在空氣中而對工作人員造成損傷，大大提高了汽提加工的安全性。
（發明人：何楊福;胡順;姜浩;吳凡;占康為）
