公布日：2023.01.20
申請日：2022.09.13
分類號：C02F11/13(2019.01)I;B01D49/00(2006.01)I;B01D53/04(2006.01)I;B01D53/26(2006.01)I;B01D53/00(2006.01)I
摘要

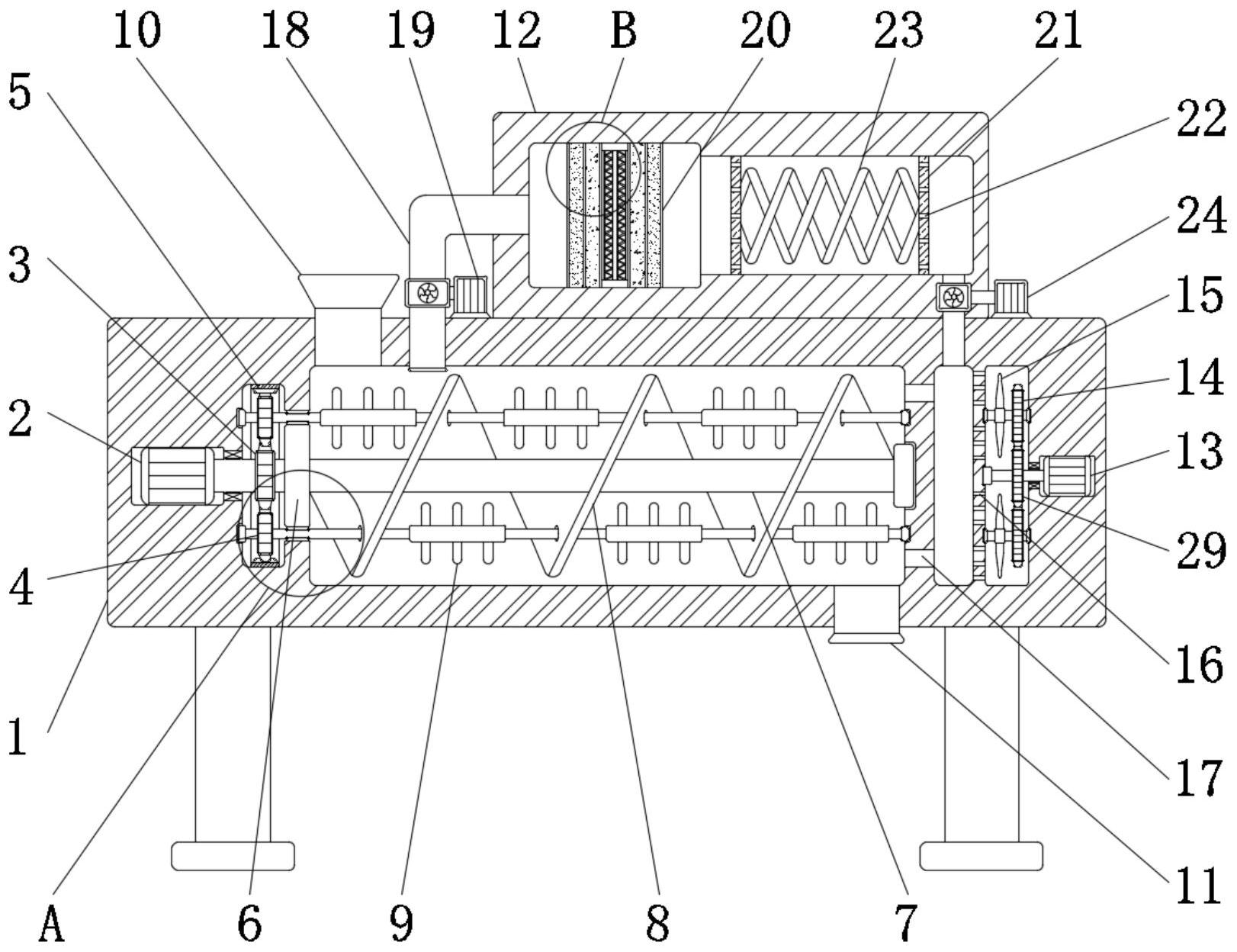

本發明公開了一種熱氣循環式污泥熱泵干燥裝置，包括：干燥箱體，所述干燥箱體的前端設置有觀察視窗，所述干燥箱體的內部設置有第一電機，所述第一主動齒輪的外側連接有第一從動齒輪，所述第一電機的右端連接有擋板；空氣凈化箱體，所述空氣凈化箱體連接在干燥箱體的上端，所述空氣凈化箱體的左端連接有空氣循環管道，所述空氣凈化箱體的內部設置有空氣凈化機構；第二電機，所述第二電機設置在干燥箱體的內部右側，所述第二主動齒輪的外側連接有第二從動齒輪。該熱氣循環式污泥熱泵干燥裝置，解決了熱空氣的循環利用效果較差，且對干燥過程中產生的有害氣體不能進行有效的處理，同時對污泥的干燥效果不佳，不夠徹底的問題。
權利要求書
1.一種熱氣循環式污泥熱泵干燥裝置，其特征在于，包括：干燥箱體，所述干燥箱體的前端設置有觀察視窗，且觀察視窗的右側設置有控制面板，所述干燥箱體的內部設置有第一電機，且第一電機的右端外側安裝有第一主動齒輪，所述第一主動齒輪的外側連接有第一從動齒輪，且第一從動齒輪的外側連接有固定齒環，并且固定齒環的內部安裝有攪拌機構，所述第一電機的右端連接有擋板，且擋板的外端連接有限位滑片，所述擋板的右端連接有輸送轉軸，且輸送轉軸的外側安裝有輸送葉片，所述干燥箱體的上端連接有進料口，且干燥箱體的下端連接有出料口；空氣凈化箱體，所述空氣凈化箱體連接在干燥箱體的上端并位于進料口的右側，且空氣凈化箱體的前端設置有安裝門，并且空氣凈化箱體的右端下側設置有第二循環風機，所述空氣凈化箱體的左端連接有空氣循環管道，且空氣循環管道的外側安裝有第一循環風機，所述空氣凈化箱體的內部設置有空氣凈化機構，且空氣凈化機構的右側設置有固定板，所述固定板的內部設置有第三通風孔，且固定板的內側連接有空氣加熱桿；第二電機，所述第二電機設置在干燥箱體的內部右側，且第二電機的左端外側安裝有第二主動齒輪，所述第二主動齒輪的外側連接有第二從動齒輪，且第二從動齒輪的左端設置有風扇葉片，所述風扇葉片的左側設置有第一通風孔，且第一通風孔的左側設置有第二通風孔。
2.根據權利要求1所述的一種熱氣循環式污泥熱泵干燥裝置，其特征在于：所述第一從動齒輪關于第一主動齒輪的中心線上下對稱設置，且第一從動齒輪以第一主動齒輪為圓心進行圓周運動。
3.根據權利要求1所述的一種熱氣循環式污泥熱泵干燥裝置，其特征在于：所述攪拌機構由攪拌轉軸、連接套和攪拌桿構成；攪拌轉軸，其安裝在固定齒環的內部；連接套，其連接在攪拌轉軸的外側；攪拌桿，其連接在連接套的外側
4.根據權利要求3所述的一種熱氣循環式污泥熱泵干燥裝置，其特征在于：所述攪拌轉軸左端開設有凹槽結構，且該凹槽結構與限位滑片構成滑動結構。
5.根據權利要求3所述的一種熱氣循環式污泥熱泵干燥裝置，其特征在于：所述攪拌轉軸在干燥箱體的內部構成滑動結構，且滑動軌跡為圓形。
6.根據權利要求3所述的一種熱氣循環式污泥熱泵干燥裝置，其特征在于：所述攪拌桿以連接套為中心等角度設置，且連接套在攪拌轉軸上等間距設置。
7.根據權利要求1所述的一種熱氣循環式污泥熱泵干燥裝置，其特征在于：所述第二通風孔以輸送轉軸為中心等角度設置。
8.根據權利要求1所述的一種熱氣循環式污泥熱泵干燥裝置，其特征在于：所述空氣凈化機構由雜質吸附板、水分吸附板和凈化板構成；雜質吸附板，其設置在空氣凈化箱體的內部；水分吸附板，其連接在雜質吸附板的內側；凈化板，其連接在水分吸附板的內側。
發明內容
本發明的目的在于提供一種熱氣循環式污泥熱泵干燥裝置，以解決上述背景技術中提出的熱空氣的循環利用效果較差，且對干燥過程中產生的有害氣體不能進行有效的處理，同時對污泥的干燥效果不佳，不夠徹底的問題。
為實現上述目的，本發明提供如下技術方案：一種熱氣循環式污泥熱泵干燥裝置，包括：
干燥箱體，所述干燥箱體的前端設置有觀察視窗，且觀察視窗的右側設置有控制面板，所述干燥箱體的內部設置有第一電機，且第一電機的右端外側安裝有第一主動齒輪，所述第一主動齒輪的外側連接有第一從動齒輪，且第一從動齒輪的外側連接有固定齒環，并且固定齒環的內部安裝有攪拌機構，所述第一電機的右端連接有擋板，且擋板的外端連接有限位滑片，所述擋板的右端連接有輸送轉軸，且輸送轉軸的外側安裝有輸送葉片，所述干燥箱體的上端連接有進料口，且干燥箱體的下端連接有出料口；
空氣凈化箱體，所述空氣凈化箱體連接在干燥箱體的上端并位于進料口的右側，且空氣凈化箱體的前端設置有安裝門，并且空氣凈化箱體的右端下側設置有第二循環風機，所述空氣凈化箱體的左端連接有空氣循環管道，且空氣循環管道的外側安裝有第一循環風機，所述空氣凈化箱體的內部設置有空氣凈化機構，且空氣凈化機構的右側設置有固定板，所述固定板的內部設置有第三通風孔，且固定板的內側連接有空氣加熱桿；
第二電機，所述第二電機設置在干燥箱體的內部右側，且第二電機的左端外側安裝有第二主動齒輪，所述第二主動齒輪的外側連接有第二從動齒輪，且第二從動齒輪的左端設置有風扇葉片，所述風扇葉片的左側設置有第一通風孔，且第一通風孔的左側設置有第二通風孔。
優選的，所述第一從動齒輪關于第一主動齒輪的中心線上下對稱設置，且第一從動齒輪以第一主動齒輪為圓心進行圓周運動。
優選的，所述攪拌機構由攪拌轉軸、連接套和攪拌桿構成；
攪拌轉軸，其安裝在固定齒環的內部；
連接套，其連接在攪拌轉軸的外側；
攪拌桿，其連接在連接套的外側。
優選的，所述攪拌轉軸左端開設有凹槽結構，且該凹槽結構與限位滑片構成滑動結構。
優選的，所述攪拌轉軸在干燥箱體的內部構成滑動結構，且滑動軌跡為圓形。
優選的，所述攪拌桿以連接套為中心等角度設置，且連接套在攪拌轉軸上等間距設置。
優選的，所述第二通風孔以輸送轉軸為中心等角度設置。
優選的，所述空氣凈化機構由雜質吸附板、水分吸附板和凈化板構成；
雜質吸附板，其設置在空氣凈化箱體的內部；
水分吸附板，其連接在雜質吸附板的內側；
凈化板，其連接在水分吸附板的內側。
與現有技術相比，本發明的有益效果是：該熱氣循環式污泥熱泵干燥裝置，解決了熱空氣的循環利用效果較差，且對干燥過程中產生的有害氣體不能進行有效的處理，同時對污泥的干燥效果不佳，不夠徹底的問題；
1、通過設置有第一電機，利用第一電機帶動輸送轉軸轉動進而帶動輸送葉片進行轉動，即可使輸送葉片推動污泥進行移動，同時配合第一主動齒輪、第一從動齒輪和固定齒環之間的傳動，使攪拌轉軸進行轉動，進而使連接套和攪拌桿對移動中的污泥進行攪拌，使其干燥的更加的徹底，提高污泥的干燥效果；
2、通過設置有第一循環風機和第二循環風機，以完成干燥箱體內部的熱空氣的循環流通，同時利用第二電機帶動第二主動齒輪轉動，進而通過第二主動齒輪與第二從動齒輪之間的嚙合使觀察視窗進行轉動，再配合第一通風孔與第二通風孔的設置，以提高熱空氣的流動速度，使污泥的干燥效率更高；
3、通過設置有空氣凈化機構，利用雜質吸附板對熱空氣中在干燥過程中產生的灰塵雜質進行吸附，并利用水分吸附板對其中的水分進行吸收，再利用凈化板對其中的有毒氣體進行吸收凈化，防止其對干燥效果產生影響，同時設置有空氣加熱桿對空氣進行再加熱，防止空氣溫度由于長時間使用而降低而導致干燥效果下降。
（發明人：黃志洋;李紅軍;王婷）
