公布日：2023.01.20
申請日：2022.03.01
分類號：C02F11/15(2019.01)I;C02F11/121(2019.01)I
摘要
本發明公開了回轉式電助污泥深度脫水系統；包括環形回轉輸送裝置和電助壓榨裝置；環形回轉輸送裝置包括水平設置的環形輸送轉盤；環形輸送轉盤通過設置在內孔中的機動裝置驅動旋轉，均布有偶數組豎直設置的柱形污泥儲槽；每一柱形污泥儲槽均為上方開口的箱形結構，內壁均襯有起排水作用的高強高透水土工織物，且側壁均設有若干均布的開孔；環形輸送轉盤軸向的兩側對稱的設有兩組電助壓榨裝置；每一電助壓榨裝置均包括設置在環形輸送轉盤下方的基礎平臺，以及通過支撐柱架設在環形輸送轉盤上方，與基礎平臺中心同軸的液壓推桿。本發明的應用可以實現電助污泥脫水的快速化、裝備化、技術集成化和脫水過程簡約化，且設備機動性強、運行自動化程度高。
權利要求書

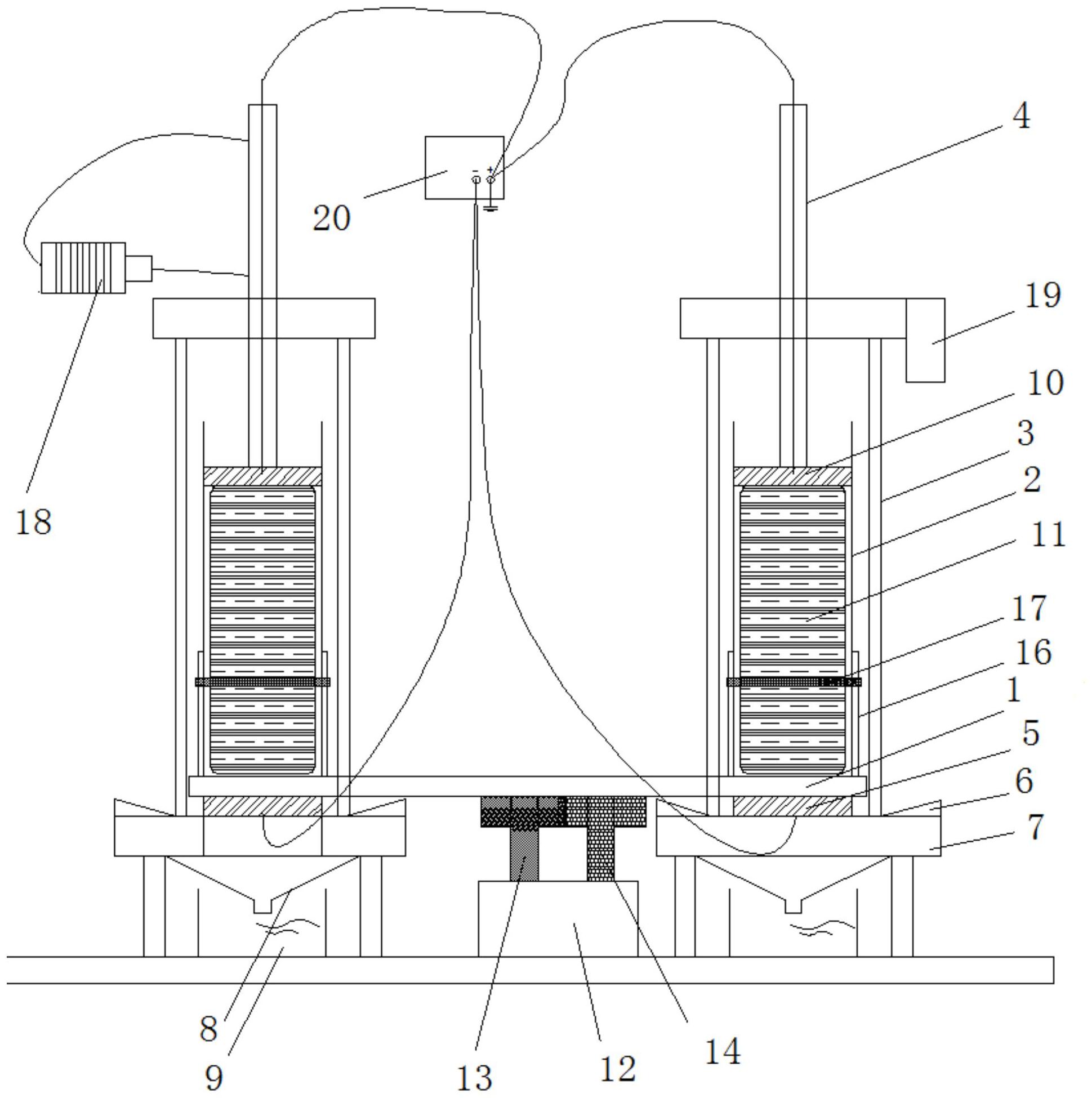

1.回轉式電助污泥深度脫水系統；其特征在于，包括環形回轉輸送裝置和電助壓榨裝置；所述環形回轉輸送裝置包括水平設置的環形輸送轉盤(1)；所述環形輸送轉盤(1)通過設置在內孔中的機動裝置驅動旋轉；所述環形輸送轉盤(1)上均布有偶數組豎直設置的柱形污泥儲槽(2)；每一所述柱形污泥儲槽(2)均為上方開口的箱形結構，內壁均襯有起排水作用的高強高透水土工織物，且側壁均設有若干均布的開孔；所述環形輸送轉盤(1)軸向的兩側，對應每一所述柱形污泥儲槽(2)通過所述環形輸送轉盤(1)旋轉能夠到達的位置，對稱的設有兩組所述電助壓榨裝置；每一所述電助壓榨裝置均包括設置在所述環形輸送轉盤(1)下方的基礎平臺，以及通過支撐柱(3)架設在所述環形輸送轉盤(1)上方，與所述基礎平臺中心同軸的液壓推桿(4)；每一所述基礎平臺從上向下均依次包括形狀與每一所述柱形污泥儲槽(2)相匹的包覆絕緣材料的陰極板(5)、四周帶有擋水堰板(6)的開孔過水平臺(7)，以及位于所述開孔過水平臺(7)下方的導水斗(8)和集水槽(9)；每一所述液壓推桿(4)下壓的下端均設有與每一所述柱形污泥儲槽(2)內腔相匹配的包覆絕緣材料的陽極板(10)。
2.根據權利要求1所述的回轉式電助污泥深度脫水系統，其特征在于，設置在所述環形輸送轉盤(1)內孔中的機動裝置包括變頻控制的電動機(12)和機械傳動裝置；所述變頻控制的電動機(12)由控制柜(19)控制調節輸出，輸出的旋轉運動通過所述機械傳動裝置傳遞給所述環形輸送轉盤(1)，驅動所述環形輸送轉盤(1)旋轉。
3.根據權利要求1所述的回轉式電助污泥深度脫水系統，其特征在于，所述機械傳動裝置包括設置在所述變頻控制的電動機(12)的輸出軸的主動齒輪(13)、設置在所述環形輸送轉盤(1)內環側壁的內齒輪(15)，以及設置在所述主動齒輪(13)和所述內齒輪(15)之間的傳動齒輪(14)。
4.根據權利要求1所述的回轉式電助污泥深度脫水系統，其特征在于，每一所述柱形污泥儲槽(2)的材質均為不銹鋼，且經過絕緣處理；每一所述開孔過水平臺(7)均采用不銹鋼材料制成，外包絕緣材料；每一所述導水斗(8)和每一所述集水槽(9)均采用不銹鋼材料或者有機玻璃制成。
5.根據權利要求1所述的回轉式電助污泥深度脫水系統，其特征在于，所述環形輸送轉盤(1)上設有八組所述柱形污泥儲槽(2)；每一所述柱形污泥儲槽(2)的直徑均為0.8m至1.2m，高1.2m至2m。
6.根據權利要求1所述的回轉式電助污泥深度脫水系統，其特征在于，每一所述開孔的孔徑均為4mm至6mm；每一所述柱形污泥儲槽(2)側壁的所有所述開孔的面積均占相應的所述柱形污泥儲槽(2)側壁的30％至40％；每一所述高強高透水土工織物的透水孔孔徑均為0.4mm至0.6mm，抗拉強度均為120KN/m至200KN/m；每一所述開孔過水平臺(7)的過水孔的孔徑均為5mm至10mm，開孔率為30％至40％。
7.根據權利要求1所述的回轉式電助污泥深度脫水系統，其特征在于，每一所述柱形污泥儲槽(2)的下端均通過基礎與所述環形輸送轉盤(1)固定；每一所述基礎均呈方形，四個角通過四個螺栓(16)與所述環形輸送轉盤(1)緊固；每一所述螺栓(16)均從所述環形輸送轉盤(1)的下面向上穿過相應的所述基礎，并向上延伸50cm至70cm；每一所述柱形污泥儲槽(2)對應的四個所述螺栓(16)穿過相應的所述基礎向上延伸的部分的上端均設有由四個固定橫桿(17)形成矩形框體，通過所述矩形框體對相應的所述柱形污泥儲槽(2)進行固定。
8.根據權利要求1所述的回轉式電助污泥深度脫水系統，其特征在于，所述包覆絕緣材料的陰極板(5)為10mm至20mm厚的不銹鋼電極板，外包覆20mm至50mm厚度的聚丙烯絕緣材料；所述包覆絕緣材料的陽極板(10)為10mm至20mm厚的不銹鋼、鈦基釕銥涂層電極RuO2/Ir2O3-Ti或鈦基銥鉭涂層電極IrO2/Ta2O5-Ti涂層電極板，外包覆20mm至50mm厚度的聚丙烯絕緣材料；所述包覆絕緣材料的陰極板(5)和所述包覆絕緣材料的陽極板(10)均通過防水線路與脈沖電源(20)連接。
9.根據權利要求1所述的回轉式電助污泥深度脫水系統，其特征在于，每一所述電助壓榨裝置的所述支撐柱(3)的上端均設有用于驅動相應的所述液壓推桿(4)的液壓驅動裝置(18)及控制柜(19)；每一所述控制柜(19)均通過相應的所述液壓驅動裝置(18)控制相應的所述液壓推桿(4)的位置，控制相應的所述包覆絕緣材料的陰極板(5)和相應的所述包覆絕緣材料的陽極板(10)之間的極間距和電場強度梯度。
發明內容
有鑒于現有技術的上述缺陷，本發明提供回轉式電助污泥深度脫水系統，實現的目的是從技術互補的角度，提出了兩者協同的污泥脫水技術路線，并結合實際應用場景的需要，從技術集成化、自動化角度出發設計了裝備形式，形成高效、集成、自動化水平高的回轉式電助污泥深度脫水技術。
為實現上述目的，本發明公開了回轉式電助污泥深度脫水系統；包括環形回轉輸送裝置和電助壓榨裝置。
其中，所述環形回轉輸送裝置包括水平設置的環形輸送轉盤；
所述環形輸送轉盤通過設置在內孔中的機動裝置驅動旋轉；
所述環形輸送轉盤上均布有偶數組豎直設置的柱形污泥儲槽；
每一所述柱形污泥儲槽均為上方開口的箱形結構，內壁均襯有起排水作用的高強高透水土工織物，且側壁均設有若干均布的開孔；
所述環形輸送轉盤軸向的兩側，對應每一所述柱形污泥儲槽通過所述環形輸送轉盤旋轉能夠到達的位置，對稱的設有兩組所述電助壓榨裝置；
每一所述電助壓榨裝置均包括設置在所述環形輸送轉盤下方的基礎平臺，以及通過支撐柱架設在所述環形輸送轉盤上方，與所述基礎平臺中心同軸的液壓推桿；
每一所述基礎平臺從上向下均依次包括形狀與每一所述柱形污泥儲槽相匹的包覆絕緣材料的陰極板、四周帶有擋水堰板的開孔過水平臺，以及位于所述開孔過水平臺下方的導水斗和集水槽；
每一所述液壓推桿下壓的下端均設有與每一所述柱形污泥儲槽內腔相匹配的包覆絕緣材料的陽極板。
優選的，設置在所述環形輸送轉盤內孔中的機動裝置包括變頻控制的電動機和機械傳動裝置；
所述變頻控制的電動機由控制柜控制調節輸出，輸出的旋轉運動通過所述機械傳動裝置傳遞給所述環形輸送轉盤，驅動所述環形輸送轉盤旋轉。
優選的，所述機械傳動裝置包括設置在所述變頻控制的電動機的輸出軸的主動齒輪、設置在所述環形輸送轉盤內環側壁的內齒輪，以及設置在所述主動齒輪和所述內齒輪之間的傳動齒輪。
優選的，每一所述柱形污泥儲槽的材質均為不銹鋼，且經過絕緣處理；
每一所述開孔過水平臺均采用不銹鋼材料制成，外包絕緣材料；
每一所述導水斗和每一所述集水槽均采用不銹鋼材料或者有機玻璃制成。
優選的，所述環形輸送轉盤上設有八組所述柱形污泥儲槽；每一所述柱形污泥儲槽的直徑均為0.8m至1.2m，高1.2m至2m。
優選的，每一所述開孔的孔徑均為4mm至6mm；每一所述柱形污泥儲槽側壁的所有所述開孔的面積均占相應的所述柱形污泥儲槽側壁的30％至40％；
每一所述高強高透水土工織物的透水孔孔徑均為0.4mm至0.6mm，抗拉強度均為120KN/m至200KN/m；
每一所述開孔過水平臺的過水孔的孔徑均為5mm至10mm，開孔率為30％至40％。
優選的，每一所述柱形污泥儲槽的下端均通過基礎與所述環形輸送轉盤固定；
每一所述基礎均呈方形，四個角通過四個螺栓與所述環形輸送轉盤緊固；
每一所述螺栓均從所述環形輸送轉盤的下面向上穿過相應的所述基礎，并向上延伸50cm至70cm；
每一所述柱形污泥儲槽對應的四個所述螺栓穿過相應的所述基礎向上延伸的部分的上端均設有由四個固定橫桿形成矩形框體，通過所述矩形框體對相應的所述柱形污泥儲槽進行固定。
優選的，所述包覆絕緣材料的陰極板為10mm至20mm厚的不銹鋼電極板，外包覆20mm至50mm厚度的聚丙烯絕緣材料；
所述包覆絕緣材料的陽極板為10mm至20mm厚的不銹鋼、鈦基釕銥涂層電極RuO2/Ir2O3-Ti或鈦基銥鉭涂層電IrO2/Ta2O5-T涂層電極板，外包覆20mm至50mm厚度的聚丙烯絕緣材料；
所述包覆絕緣材料的陰極板和所述包覆絕緣材料的陽極板均通過防水線路與脈沖電源連接。
優選的，每一所述電助壓榨裝置的所述支撐柱的上端均設有用于驅動相應的所述液壓推桿的液壓驅動裝置及控制柜；
每一所述控制柜均通過相應的所述液壓驅動裝置控制相應的所述液壓推桿的位置，控制相應的所述包覆絕緣材料的陰極板和相應的所述包覆絕緣材料的陽極板之間的極間距和電場強度梯度。
本發明的有益效果：
本發明的應用可以實現電助污泥脫水的快速化、裝備化、技術集成化和脫水過程簡約化，且設備機動性強、運行自動化程度高、二次污染低，與現有技術相比具備更好的經濟性與可靠性，特別適用于臨時性及應急性污泥的快速脫水。
本發明技術集成度高，配備電動回轉平臺、電助壓榨系統、脈沖電源等裝置。
本發明操作簡單，可根據項目需要進行集成和放大，開發撬裝化設備，具有更高的機動性，適用于污泥坑塘、工程泥漿等臨時及應急性污泥的快速脫水。
（發明人：繆周偉;顧小鋼;郁片紅）
