公布日：2023.01.20
申請日：2022.10.25
分類號：B09B3/00(2022.01)I;B09B3/35(2022.01)I;B09B3/40(2022.01)I;B09B3/60(2022.01)I;B09B101/25(2022.01)N;B09B101/70(2022.01)N
摘要
本申請涉及一種餐廚垃圾、生活垃圾與污泥協同處理裝置涉及垃圾處理的技術領域，其包括沖洗池，所述沖洗池用于承接混合垃圾且用于沖刷混合垃圾，所述沖洗池池底設置有運水管；破碎機，所述破碎機用于破碎廚余垃圾和生活垃圾，所述破碎機和所述沖洗池進行連接；生物質分離器，所述生物質分離器用于所述進一步破碎廚余垃圾和生活垃圾，且用于分離出廚余垃圾和生活垃圾，所述生物質分離器和所述破碎機進行連接；過濾池，所述過濾池用于過濾廢水，所述過濾池和所述運水管相互連通；焚燒爐，所述焚燒爐用于燃燒生活垃圾；堆肥箱，所述堆肥箱用于對廚余垃圾進行堆肥處理。本申請具有方便對不同種類的垃圾進行分類和處理的效果。
權利要求書

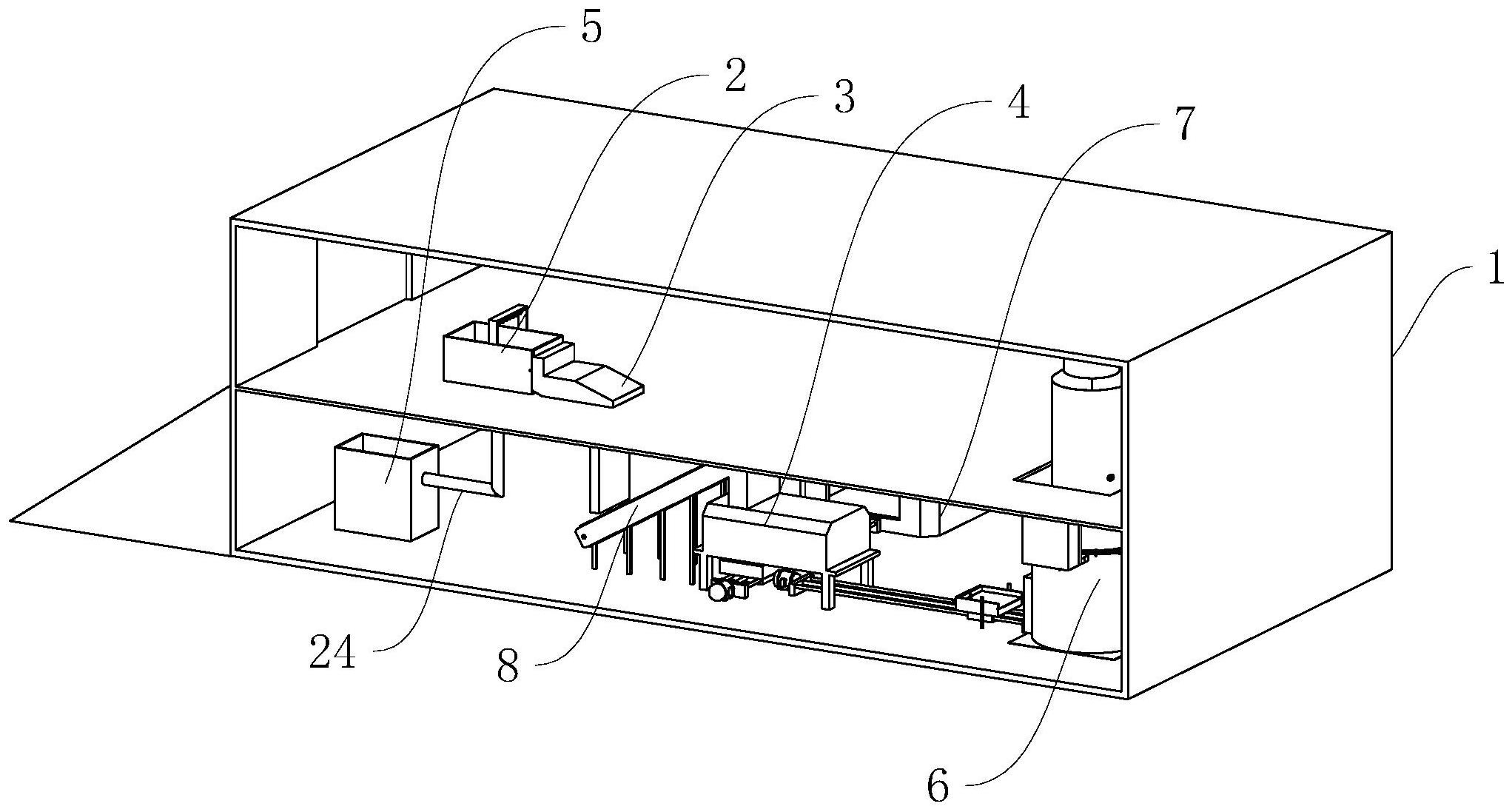

1.一種餐廚垃圾、生活垃圾與污泥協同處理裝置，其特征在于：包括：沖洗池（2），所述沖洗池（2）用于承接混合垃圾且用于沖刷混合垃圾，所述沖洗池（2）池底設置有運水管（24）；破碎機（3），所述破碎機（3）用于破碎廚余垃圾和生活垃圾，所述破碎機（3）和所述沖洗池（2）進行連接；生物質分離器（4），所述生物質分離器（4）用于所述進一步破碎廚余垃圾和生活垃圾，且用于分離出廚余垃圾和生活垃圾，所述生物質分離器（4）和所述破碎機（3）進行連接；過濾池（5），所述過濾池（5）用于過濾廢水，所述過濾池（5）和所述運水管（24）相互連通；焚燒爐（6），所述焚燒爐（6）用于燃燒生活垃圾；堆肥箱（7），所述堆肥箱（7）用于對廚余垃圾進行堆肥處理。
2.根據權利要求1所述的一種餐廚垃圾、生活垃圾與污泥協同處理裝置，其特征在于：所述沖洗池（2）內設置有多個噴頭（2211），所述沖洗池（2）內設置有濾水板（23），所述濾水板（23）轉動設置于所述沖洗池（2）側壁，所述沖洗池（2）底部設置有翻轉驅動件（25），所述翻轉驅動件（25）驅使所述濾水板（23）沿轉動軸心旋轉。
3.根據權利要求1所述的一種餐廚垃圾、生活垃圾與污泥協同處理裝置，其特征在于：所述沖洗池（2）和所述破碎機（3）相互連通，所述沖洗池（2）和所述破碎機（3）的連接口處設置有封板（261），所述破碎機（3）上設置有封堵驅動件（26），所述封堵驅動件（26）驅使所述封板（261）對所述沖洗池（2）和所述破碎機（3）的連接口進行封閉。
4.根據權利要求1所述的一種餐廚垃圾、生活垃圾與污泥協同處理裝置，其特征在于：還包括用于傳輸餐廚垃圾和生活垃圾的傳送帶（8），所述傳送帶（8）一端位于所述破碎機（3）的開口下側，所述傳送帶（8）一端位于所述生物質分離器（4）上側，所述傳送帶（8）上設置有多個擋板（81），多個擋板（81）沿所述傳送帶（8）運輸方向均勻間隔布置。
5.根據權利要求4所述的一種餐廚垃圾、生活垃圾與污泥協同處理裝置，其特征在于：所述生物質分離器（4）頂部具有供餐廚垃圾和生活垃圾進入的對接進口（5），所述對接進口（5）位于所述傳送帶（8）下側，所述生物質分離器（4）底部具有供餐廚垃圾排出的第一開口（41）以及供生活垃圾排出的第二開口（42），所述生物質分離器（4）下側設置有與所述第一開口（41）正對的第一托盤（43）以及和所述第二開口（42）正對的第二托盤（44）。
6.根據權利要求5所述的一種餐廚垃圾、生活垃圾與污泥協同處理裝置，其特征在于：還包括將所述第一托盤（43）運輸至所述堆肥箱（7）內的第一滑移驅動組件（9）以及將所述第二托盤（44）運輸至所述焚燒爐（6）內的第二滑移驅動組件（10）。
7.根據權利要求5所述的一種餐廚垃圾、生活垃圾與污泥協同處理裝置，其特征在于：所述第一托盤（43）上開設有第一進口（434），所述第一托盤（43）內設置有第一下料盤（4341），所述第一下料盤（4341）轉動設置于所述第一進口（434）內，所述第二托盤（44）上開設有第二進口（444），所述第二托盤（44）內設置有第二下料盤（4441），所述第二下料盤（4441）轉動設置于所述第二進口（444）內。
8.根據權利要求7所述的一種餐廚垃圾、生活垃圾與污泥協同處理裝置，其特征在于：所述第一下料盤（4341）和所述第一進口（434）的底部之間設置有第一彈簧（4342），所述第一彈簧（4342）驅使所述第一下料盤（4341）沿轉動轉心轉動，所述第二下料盤（4441）和所述第二進口（444）的底部之間設置有第二彈簧（4442），所述第二彈簧（4442）驅使所述第二下料盤（4441）沿轉動軸心轉動。
9.根據權利要求7所述的一種餐廚垃圾、生活垃圾與污泥協同處理裝置，其特征在于：所述第一托盤（43）上設置有對所述第一托盤（43）進行固定的第一固定組件（435），所述第一固定組件（435）包括第一固定塊（4351）和第三彈簧（4352），所述第一托盤（43）于所述第一進口（434）內壁開設有供所述第一固定塊（4351）滑移的第一固定槽（436），所述第三彈簧（4352）設置于所述第一固定塊（4351）和所述第一固定槽（436）的槽底之間，所述第一固定塊（4351）部分凸出于所述第一固定槽（436），所述第一固定塊（4351）凸出部分抵接所述第一下料盤（4341）；所述第二托盤（44）上設置有對所述第二托盤（44）進行固定的第二固定組件（445），所述第二固定組件（445）包括第二固定塊（4451）和第四彈簧（4452），所述第二托盤（44）于所述第二進口（444）內壁開設有供所述第二固定塊（4451）滑移的第二固定槽（446），所述第四彈簧（4452）設置于所述第二固定塊（4451）和所述第二固定槽（446）的槽底之間，所述第二固定塊（4451）部分凸出于所述第二固定槽（446），所述第二固定塊（4451）凸出部分抵接所述第二下料盤（4441）。10.根據權利要求9所述的一種餐廚垃圾、生活垃圾與污泥協同處理裝置，其特征在于：所述第一固定塊（4351）靠近所述第三彈簧（4352）的一端設置有第一滑移柱（4353），所述第一滑移柱（4353）貫穿至所述第一托盤（43）外側壁，所述第一滑移柱（4353）遠離所述第一固定塊（4351）的一側設置有第一抵接桿（4354），所述第一抵接桿（4354）兩端部分凸出于所述第一托盤（43）的兩側，所述堆肥箱（7）的開口處設置有兩根第一拉桿（71），所述第一拉桿（71）抵接所述第一抵接桿（4354）的凸出部分；所述第二固定塊（4451）靠近所述第四彈簧（4452）的一端設置有第二滑移柱（4453），所述第二滑移柱（4453）貫穿至所述第二托盤（44）外側壁，所述第二滑移柱（4453）遠離所述第二固定塊（4451）的一側設置有第二抵接桿（4454），所述第二抵接桿（4454）兩端部分凸出于所述第二托盤（44）的兩側，所述焚燒爐（6）的開口處設置有兩根第二拉桿（61），所述第二拉桿（61）抵接所述第二抵接桿（4454）的凸出部分。
發明內容
為了方便對垃圾進行分類，本申請?zhí)峁┮环N餐廚垃圾、生活垃圾與污泥協同處理裝置。
本申請?zhí)峁┑囊环N餐廚垃圾、生活垃圾與污泥協同處理裝置采用如下的技術方案：一種餐廚垃圾、生活垃圾與污泥協同處理裝置，包括：沖洗池，所述沖洗池用于承接混合垃圾且用于沖刷混合垃圾，所述沖洗池池底設置有運水管；破碎機，所述破碎機用于破碎廚余垃圾和生活垃圾，所述破碎機和所述沖洗池進行連接；生物質分離器，所述生物質分離器用于所述進一步破碎廚余垃圾和生活垃圾，且用于分離出廚余垃圾和生活垃圾，所述生物質分離器和所述破碎機進行連接；過濾池，所述過濾池用于過濾廢水，所述過濾池和所述運水管相互連通；焚燒爐，所述焚燒爐用于燃燒生活垃圾；堆肥箱，所述堆肥箱用于對廚余垃圾進行堆肥處理。
通過采用上述技術方案，通過設置沖洗池、破碎機、生物質分離器、過濾池以及焚燒爐，通過沖洗池內的噴頭對餐廚垃圾、生活垃圾和污泥進行沖洗、過濾，使污泥從混合垃圾中分離，污水通過運水管運輸至過濾池內進行過濾，餐廚垃圾和生活垃圾進入破碎機進行破碎并進行脫水，隨后餐廚垃圾和生活垃圾進入生物質分離器進行進一步破碎和篩分，生物質分離器將餐廚垃圾和生活垃圾單處篩分出來，將餐廚垃圾運輸至堆肥箱內進行堆肥處理，將生活垃圾運輸至焚燒爐內進行焚燒。方便了對不同種類的垃圾進行分類和處理。
可選的，所述沖洗池內設置有多個噴頭，所述沖洗池內設置有濾水板，所述濾水板轉動設置于所述沖洗池側壁，所述沖洗池底部設置有翻轉驅動件，所述翻轉驅動件驅使所述濾水板沿轉動軸心旋轉。
通過采用上述技術方案，通過多個噴頭同時對沖洗池內進行噴水，水流對混合垃圾進行沖洗和過濾，清洗后的水流通過濾板流至過濾池內，當對混合垃圾沖刷完畢時，啟動翻轉驅動件，翻轉驅動件驅使過濾板進行翻轉，過濾板對混合垃圾進行翻轉運輸，不需要人為進行運輸，方便了混合垃圾的運輸。
可選的，所述沖洗池和所述破碎機相互連通，所述沖洗池和所述破碎機的連接口處設置有封板，所述破碎機上設置有封堵驅動件，所述封堵驅動件驅使所述封板對所述沖洗池和所述破碎機的連接口進行封閉。
通過采用上述技術方案，由于噴頭對混合垃圾進行沖刷，很難將垃圾上的污泥沖下，導致垃圾上仍存污泥，影響后續的焚燒或堆肥。該方案通過設置封板，封板將沖洗池和破碎機之間的連接口進行封閉，可將水注入至沖洗池內，將混合垃圾浸泡在沖洗池內，使垃圾上的污泥更容易落下，減小了污泥影響垃圾后續焚燒或者堆肥的風險。
可選的，還包括用于傳輸餐廚垃圾和生活垃圾的傳送帶，所述傳送帶一端位于所述破碎機的開口下側，所述傳送帶一端位于所述生物質分離器上側，所述傳送帶上設置有多個擋板，多個擋板沿所述傳送帶運輸方向均勻間隔布置。
通過采用上述技術方案，餐廚垃圾和生活垃圾從破碎機的開口落入至傳送帶上，傳送帶將餐廚垃圾和生活垃圾運輸至生物質分離器上側并使得餐廚垃圾和生活垃圾掉落至生物質分離器內，方便了餐廚垃圾和生活垃圾的運輸，擋板可對餐廚垃圾和生活垃圾進行抵接，減小餐廚垃圾和生活垃圾從傳送帶上掉落的風險。
可選的，所述生物質分離器頂部具有供餐廚垃圾和生活垃圾進入的對接進口，所述對接進口位于所述傳送帶下側，所述生物質分離器底部具有供餐廚垃圾排出的第一開口以及供生活垃圾排出的第二開口，所述生物質分離器下側設置有與所述第一開口正對的第一托盤以及和所述第二開口正對的第二托盤。
通過采用上述技術方案，生物質分離器對餐廚垃圾和生活垃圾進行分類，餐廚垃圾從第一開口處掉落至第一托盤上，生活垃圾從第二開口處掉落至第二托盤上，方便了餐廚垃圾和生活垃圾的分類。
可選的，還包括將所述第一托盤運輸至所述堆肥箱內的第一滑移驅動組件以及將所述第二托盤運輸至所述焚燒爐內的第二滑移驅動組件。
通過采用上述技術方案，通過第一滑移驅動組件將第一托盤運輸至堆肥箱外，通過第二滑移驅動組件將第二托盤運輸至焚燒爐外，不需要認為進行運輸，方便了餐廚垃圾和生活垃圾的運輸。
可選的，所述第一托盤內設置有第一下料盤，所述第一下料盤轉動設置于所述第一進口內，所述第二托盤內設置有第二下料盤，所述第二下料盤轉動設置于所述第二進口內。
通過采用上述技術方案，當?shù)谝煌斜P經第一滑移驅動組件運輸至堆肥箱外時，可轉動第一下料盤，第一下料盤將餐廚垃圾翻轉至堆肥箱內，方便了將餐廚垃圾倒出。當?shù)诙斜P經第二滑移驅動組件運輸至焚燒爐外時，可轉動第二下料盤，第二下料盤將生活垃圾翻轉至燃燒爐子內，方便了將生活垃圾倒出。
可選的，所述第一下料盤和所述第一進口的底部之間設置有第一彈簧，所述第一彈簧驅使所述第一下料盤沿轉動轉心轉動，所述第二下料盤和所述第二進口的底部之間設置有第二彈簧，所述第二彈簧驅使所述第二下料盤沿轉動軸心轉動。
通過采用上述技術方案，當?shù)谝煌斜P運輸至堆肥箱外時，第一彈簧第一彈簧驅使第一下料盤轉動，使得餐廚垃圾翻轉掉落至堆肥箱內，當?shù)诙斜P運輸至焚燒爐外時，第二彈簧驅使第二下料盤轉動，使得生活垃圾轉動翻轉掉落至焚燒爐內，方便了餐廚垃圾和生活垃圾的下料。
可選的，所述第一托盤上設置有對所述第一托盤進行固定的第一固定組件，所述第一固定組件包括第一固定塊和第三彈簧，所述第一托盤于所述第一進口內壁開設有供所述第一固定塊滑移的第一固定槽，所述第三彈簧設置于所述第一固定塊和所述第一固定槽的槽底之間，所述第一固定塊部分凸出于所述第一固定槽，所述第一固定塊凸出部分抵接所述第一下料盤；所述第二托盤上設置有對所述第二托盤進行固定的第二固定組件，所述第二固定組件包括第二固定塊和第四彈簧，所述第二托盤于所述第二進口內壁開設有供所述第二固定塊滑移的第二固定槽，所述第四彈簧設置于所述第二固定塊和所述第二固定槽的槽底之間，所述第二固定塊部分凸出于所述第二固定槽，所述第二固定塊凸出部分抵接所述第二下料盤。
通過采用上述技術方案，第三彈簧將第一固定塊部分彈出第一固定槽的槽口，第一固定塊對第一下料盤進行抵接，使得第一下料盤不能進行旋轉下料，方便了第一下料盤的固定和運輸。第四彈簧將第二固定塊部分彈出第二固定槽的槽口，第二固定塊對第二下料盤進行抵接，使得第二下料盤不能翻轉下料，方便了第二下料盤的固定和運輸。
可選的，所述第一固定塊靠近所述第三彈簧的一端設置有第一滑移柱，所述第一滑移柱貫穿至所述第一托盤外側壁，所述第一滑移柱遠離所述第一固定塊的一側設置有第一抵接桿，所述第一抵接桿兩端部分凸出于所述第一托盤的兩側，所述堆肥箱的開口處設置有兩根第一拉桿，所述第一拉桿抵接所述第一抵接桿的凸出部分；所述第二固定塊靠近所述第四彈簧的一端設置有第二滑移柱，所述第二滑移柱貫穿至所述第二托盤外側壁，所述第二滑移柱遠離所述第二固定塊的一側設置有第二抵接桿，所述第二抵接桿兩端部分凸出于所述第二托盤的兩側，所述焚燒爐的開口處設置有兩根第二拉桿，所述第二拉桿抵接所述第二抵接桿的凸出部分。
通過采用上述技術方案，當?shù)谝换乞?qū)動組件驅使第一托盤移動至堆肥箱一側時，兩根第一拉桿抵接第一抵接桿的兩端，第一抵接桿帶動第一固定塊完全收入第一固定槽內，此時第一固定塊不對第一下料盤進行抵接，第一下料盤被第一彈簧擠壓進行翻轉，第一下料盤將餐廚垃圾翻轉倒落至堆肥箱內。當?shù)诙乞?qū)動組件驅使第二托盤移動至焚燒爐一側時，兩根第二拉桿抵接第二抵接桿的兩端，第二抵接桿帶動第二固定塊完全收入第二固定槽內，此時第二固定塊不對第二下料盤進行抵接，第二下料盤被第二彈簧擠壓進行翻轉，第二下料盤將生活垃圾翻轉倒落至焚燒爐內。
綜上所述，本申請包括以下至少一種有益技術效果：1.一種餐廚垃圾、生活垃圾與污泥協同處理裝置通過設置沖洗池、破碎機、生物質分離器、過濾池、焚燒爐以及堆肥箱，可對餐廚垃圾、生活垃圾和污泥同時進行處理，節省了大量的人力和物力；2.一種餐廚垃圾、生活垃圾與污泥協同處理裝置通過設置傳送帶，對生活垃圾和餐廚垃圾進行運輸，方便了餐廚垃圾和生活垃圾的運輸；3.一種餐廚垃圾、生活垃圾與污泥協同處理裝置通過設置第一固定組件和第二固定組件，方便了餐廚垃圾和生活垃圾的運輸。
（發明人：李立峰;盧飛挺;馬春明;謝吳威）
