公布日：2023.11.03

申請日：2023.08.17

分類號：C02F1/00(2023.01)I;B01D41/04(2006.01)I;B01D29/03(2006.01)I;B01D29/96(2006.01)I

摘要

本發明涉及農業生產技術領域，具體為一種農業生產污水處理用過濾裝置，包括過濾架，過濾架的內部轉動連接有過濾機構，過濾機構的上方固定連接有進水口，過濾架的頂部設置有調節機構，調節機構以過濾架的中心線為軸對稱設置，過濾架的下方設置有控制機構，過濾架頂部設置有清理機構，本發明處理容量增加，能處理更多的污水，能夠適應農業生產中不斷增長的污水產生量，確保裝置能夠持續高效地處理污水，污水與濾網的接觸時間延長，更充分地過濾固體顆粒和懸浮物，提高了過濾效果，使得處理后的水質更清潔，更適合再利用或排放，減少單個濾網的堵塞程度，延長濾網的使用壽命，降低設備維護和更換成本。

權利要求書

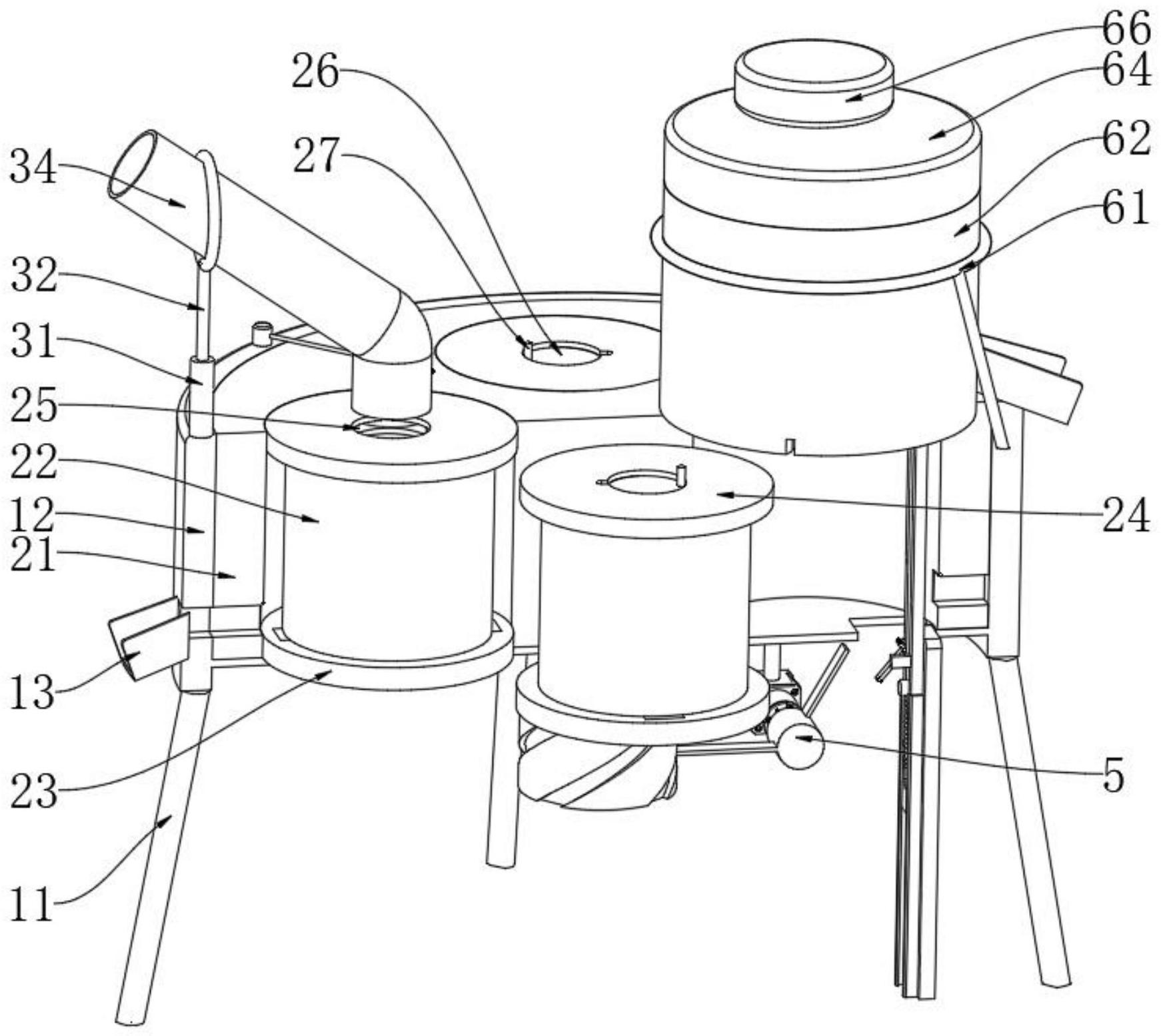

1.一種農業生產污水處理用過濾裝置，包括過濾架(1)，所述過濾架(1)的內部轉動連接有過濾機構(2)，所述過濾機構(2)的上方固定連接有進水口(3)，其特征在于：所述過濾架(1)的頂部設置有調節機構(4)，所述調節機構(4)以過濾架(1)的中心線為軸對稱設置，所述過濾架(1)的下方設置有控制機構(5)，所述過濾架(1)頂部設置有清理機構(6)，所述過濾架(1)具有架體(11)，所述架體(11)的頂部固定連接有過濾池(12)，所述過濾池(12)的外表面固定連接有出口一(13)。

2.根據權利要求1所述的一種農業生產污水處理用過濾裝置，其特征在于：所述過濾機構(2)包括轉動連接在過濾池(12)內部的運動塊(21)，所述運動塊(21)的內部滑動連接有濾網(22)，且濾網(22)設置多個，所述濾網(22)的底部套接有底蓋(23)，所述濾網(22)的頂部固定連接有上蓋(24)，所述上蓋(24)的內部開設有異形槽(25)，所述異形槽(25)的內部滑動連接有擋板(26)，所述擋板(26)的上表面固定連接有圓柱(27)，所述運動塊(21)的底部固定連接有輔助柱(28)，所述輔助柱(28)遠離運動塊(21)的一端固定連接有轉輪(29)，所述轉輪(29)的表面均勻開設有斜槽，所述運動塊(21)的外表面開設有出水口(210)。

3.根據權利要求1所述的一種農業生產污水處理用過濾裝置，其特征在于：所述進水口(3)包括過濾池(12)上方固定連接的套管(31)，所述套管(31)的內部滑動連接有固定架一(32)，所述固定架一(32)的底部固定連接有彈簧一(33)，所述彈簧一(33)遠離固定架一(32)的一端與過濾池(12)固定連接，所述固定架一(32)的內部固定連接有管道(34)，所述管道(34)遠離固定架一(32)的一端與異形槽(25)滑動連接。

4.根據權利要求1所述的一種農業生產污水處理用過濾裝置，其特征在于：所述調節機構(4)包括固定連接在過濾池(12)頂部的固定座(41)，所述固定座(41)的外表面轉動連接有轉環(42)，所述固定座(41)的外表面固定連接有扭簧(43)，所述轉環(42)的外表面固定連接有連桿(44)。

5.根據權利要求1所述的一種農業生產污水處理用過濾裝置，其特征在于：所述控制機構(5)包括固定連接在過濾池(12)底部的固定柱(51)，所述固定柱(51)遠離過濾池(12)的一端固定連接有電機(52)，所述電機(52)的右側轉動連接有轉盤(53)，所述轉盤(53)的外表面固定連接于撥板一(54)，所述撥板一(54)延伸至轉輪(29)表面開設的斜槽內部，所述轉盤(53)的外表面固定連接有撥板二(55)。

6.根據權利要求5所述的一種農業生產污水處理用過濾裝置，其特征在于：所述過濾池(12)的底部固定連接有固定板(56)，所述固定板(56)的左側固定連接有固定塊一(57)，所述固定板(56)的左側上方轉動連接有轉板(58)，所述撥板二(55)頂推轉板(58)轉動，所述固定塊一(57)的內部滑動連接有滑板(59)，所述滑板(59)的表面開設有直槽口，所述固定板(56)的左側固定連接有固定塊二(510)，所述固定塊二(510)與滑板(59)滑動連接，所述固定塊二(510)的外表面固定連接有彈簧二(511)，所述彈簧二(511)遠離固定塊二(510)的一端與滑板(59)固定連接，所述滑板(59)的左側固定連接有撥塊(513)。

7.根據權利要求2所述的一種農業生產污水處理用過濾裝置，其特征在于：所述清理機構(6)包括固定連接在過濾池(12)頂部的固定架二(61)，所述固定架二(61)的內部固定連接有清理箱(62)，所述清理箱(62)的內壁固定連接有擋塊二(63)，所述清理箱(62)的頂部固定連接有灑水箱(64)，所述灑水箱(64)的內側均勻開設有圓形孔(65)，所述灑水箱(64)的上表面固定連接有儲水箱(66)，所述儲水箱(66)和灑水箱(64)連通，所述儲水箱(66)的內部滑動連接有封堵塞(67)，所述封堵塞(67)的底部固定連接有連接柱(68)，所述連接柱(68)延伸至灑水箱(64)底部，所述連接柱(68)與圓柱(27)分布在同一豎直平面內。

8.根據權利要求7所述的一種農業生產污水處理用過濾裝置，其特征在于：所述濾網(22)的底部固定連接有滑塊(69)，所述滑塊(69)與底蓋(23)滑動連接，所述滑塊(69)的表面開設有流水孔，所述清理箱(62)的右側固定連接有出口二(610)。

發明內容

(一)解決的技術問題

針對現有技術所存在的過濾介質堵塞、有限的處理能力等缺點，本發明提供了一種農業生產污水處理用過濾裝置，能夠有效地解決上述背景技術中所提出的問題。

(二)技術方案

為實現以上目的，本發明通過以下技術方案予以實現：

本發明公開了一種農業生產污水處理用過濾裝置，包括過濾架，所述過濾架的內部轉動連接有過濾機構，所述過濾機構的上方固定連接有進水口，所述過濾架的頂部設置有調節機構，所述調節機構以過濾架的中心線為軸對稱設置，所述過濾架的下方設置有控制機構，所述過濾架頂部設置有清理機構，所述過濾架具有架體，所述架體的頂部固定連接有過濾池，所述過濾池的外表面固定連接有出口一。

作為優選的，所述過濾機構包括轉動連接在過濾池內部的運動塊，所述運動塊的內部滑動連接有濾網，且濾網設置多個，所述濾網的底部套接有底蓋，所述濾網的頂部固定連接有上蓋，所述上蓋的內部開設有異形槽，所述異形槽的內部滑動連接有擋板，所述擋板的上表面固定連接有圓柱，所述運動塊的底部固定連接有輔助柱，所述輔助柱遠離運動塊的一端固定連接有轉輪，所述轉輪的表面均勻開設有斜槽，所述運動塊的外表面開設有出水口。

作為優選的，所述進水口包括過濾池上方固定連接的套管，所述套管的內部滑動連接有固定架一，所述固定架一的底部固定連接有彈簧一，所述彈簧一遠離固定架一的一端與過濾池固定連接，所述固定架一的內部固定連接有管道，所述管道遠離固定架一的一端與異形槽滑動連接。

作為優選的，所述調節機構包括固定連接在過濾池頂部的固定座，所述固定座的外表面轉動連接有轉環，所述固定座的外表面固定連接有扭簧，所述轉環的外表面固定連接有連桿。

作為優選的，所述控制機構包括固定連接在過濾池底部的固定柱，所述固定柱遠離過濾池的一端固定連接有電機，所述電機的右側轉動連接有轉盤，所述轉盤的外表面固定連接于撥板一，所述撥板一延伸至轉輪表面開設的斜槽內部，所述轉盤的外表面固定連接有撥板二。

作為優選的，所述過濾池的底部固定連接有固定板，所述固定板的左側固定連接有固定塊一，所述固定板的左側上方轉動連接有轉板，所述撥板二頂推轉板轉動，所述固定塊一的內部滑動連接有滑板，所述滑板的表面開設有直槽口，所述固定板的左側固定連接有固定塊二，所述固定塊二與滑板滑動連接，所述固定塊二的外表面固定連接有彈簧二，所述彈簧二遠離固定塊二的一端與滑板固定連接，所述滑板的左側固定連接有撥塊。

作為優選的，所述清理機構包括固定連接在過濾池頂部的固定架二，所述固定架二的內部固定連接有清理箱，所述清理箱的內壁固定連接有擋塊二，所述清理箱的頂部固定連接有灑水箱，所述灑水箱的內側均勻開設有圓形孔，所述灑水箱的上表面固定連接有儲水箱，所述儲水箱和灑水箱連通，所述儲水箱的內部滑動連接有封堵塞，所述封堵塞的底部固定連接有連接柱，所述連接柱延伸至灑水箱底部，所述連接柱與圓柱分布在同一豎直平面內。

作為優選的，所述濾網的底部固定連接有滑塊，所述滑塊與底蓋滑動連接，所述滑塊的表面開設有流水孔，所述清理箱的右側固定連接有出口二。

(三)有益效果

采用本發明提供的技術方案，與已知的公有技術相比，具有如下有益效果：

1.本發明通過設置多個濾網，在使用時，增大了過濾面積，過濾裝置的處理容量增加，使其能處理更多的污水，能夠適應農業生產中不斷增長的污水產生量，確保裝置能夠持續高效地處理污水，擴大了過濾裝置的接觸面積，使得污水與濾網的接觸時間延長，更充分地過濾固體顆粒和懸浮物，提高了過濾效果，使得處理后的水質更清潔，更適合再利用或排放，減少單個濾網的堵塞程度，延長濾網的使用壽命，同時由于堵塞現象減少，清洗和維護的頻率也會降低，減少人力和時間成本。

2.本發明通過在過濾架的上方設置的清理機構，在使用時，儲水箱內部的水經由灑水箱通過圓形孔將濾網內部攔截的固體顆粒和懸浮物進行沖刷掉，防止固體顆粒和懸浮物堵塞過濾裝置，確保其正常運行并保持穩定的處理效果，使得清理后的過濾裝置能夠更有效地去除固體顆粒和懸浮物，提高水質，另外可以避免懸浮物對濾網磨損和腐蝕，將固體顆粒和懸浮物涮掉，同時，可以通過定時清理，將濾網與濾板之間的微小空隙清洗干凈，可以延長其使用壽命，降低設備維護和更換成本。

3.本發明通過在過濾架的上方設置的調節機構，在使用時，扭簧控制擋板在異形槽內部滑動，可以防止不使用的濾網內部掉落進雜質等，避免在后期使用中增加濾網堵塞的風險，農業生產污水中的有機物質在發酵過程中會產生惡臭氣體，如硫化氫、氨氣等，這些氣體不僅對周圍環境造成污染，還可能對人體的呼吸系統和眼睛造成刺激和損害，在進行污水處理時，通過擋板對異形槽的遮擋，可以減少氣體對人體呼吸系統和眼睛的傷害。

（發明人：湯永林;張君麗;金全成）
