公布日：2023.12.22

申請日：2023.11.21

分類號：C02F1/04(2023.01)I;C02F1/00(2023.01)I;C07D233/92(2006.01)I;C02F103/36(2006.01)N;C02F1/52(2023.01)N

摘要

本發明公開了一種二甲硝咪唑生產廢水收納裝置及方法，涉及廢水處理技術領域。本發明包括處理罐，所述處理罐的內部密封滑動連接有內活塞板，所述處理罐的底部設置有進氣管，所述內活塞板的內部開設有烘干腔，所述烘干腔的頂部設置有能自動開關的進料口，還包括收納架，所述收納架的內部設置有收納囊，所述收納囊與所述排液管相連通。本發明利用原本的負壓自動加速對廢液進行過濾，且減壓濃縮與過濾在同一設備中進行，能極大的提高處理效率高，同時減壓濃縮溫度與2-甲基-5-硝基咪唑析出溫度相同，進一步提高能源利用率，同時能利用加熱溫度對烘干腔中2-甲基-5-硝基咪唑晶體進行烘干，烘干后的晶體通過底桿排出即可，處理成本低。

權利要求書

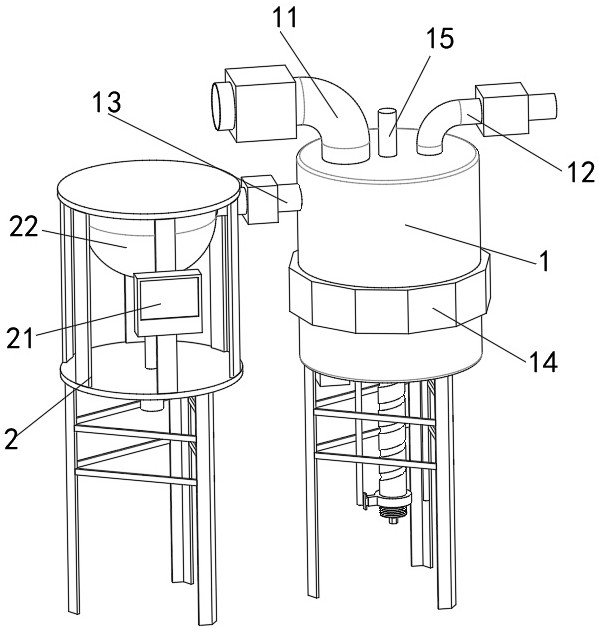

1.一種二甲硝咪唑生產廢水收納裝置，包括處理罐（1），其特征在于：所述處理罐（1）的頂部設置有進液管（11）與減壓管（12），廢水通過進液管（11）進入處理罐（1）中，減壓管（12）與能與外界負壓設備相連接，所述處理罐（1）的外側設置有排液管（13），所述處理罐（1）的內部設置有濾網（16），所述排液管（13）位于進液管（11）與濾網（16）之間，所述處理罐（1）的內部密封滑動連接有內活塞板（3），所述處理罐（1）的底部設置有進氣管（18），所述處理罐（1）的外側設置有加熱裝置（14），所述處理罐（1）的頂部安裝有溫度傳感器（15）；所述內活塞板（3）的內部開設有烘干腔，所述烘干腔的頂部設置有能自動開關的進料口，所述內活塞板（3）的底部設置有中空的底桿（31），所述底桿（31）與所述烘干腔相連通；還包括收納架（2），所述收納架（2）位于處理罐（1）的左側，所述收納架（2）的內部設置有收納囊（22），所述收納囊（22）與所述排液管（13）相連通，所述收納囊（22）的底部設置有排液軟管（23）。

2.根據權利要求1所述的一種二甲硝咪唑生產廢水收納裝置，其特征在于，所述進液管（11）、減壓管（12）、排液管（13）、進氣管（18）與排液軟管（23）上均安裝有電磁閥，所述收納架（2）的外側安裝有控制器（21），所述控制器（21）能控制所有電磁閥通斷。

3.根據權利要求1所述的一種二甲硝咪唑生產廢水收納裝置，其特征在于，所述進料口的內壁鉸接有多組閥板（34），多組所述閥板（34）呈環形分布在進料口中，且多組閥板（34）展開時能將進料口密封，所述閥板（34）的底部均設置有從動輪（35），所述烘干腔的內部轉動安裝有主動齒環（36），所述主動齒環（36）同時與所有的從動輪（35）相嚙合。

4.根據權利要求3所述的一種二甲硝咪唑生產廢水收納裝置，其特征在于，所述閥板（34）呈弧形爪狀設計，且相鄰閥板（34）不在同一平面上。

5.根據權利要求4所述的一種二甲硝咪唑生產廢水收納裝置，其特征在于，所述底桿（31）的頂部開設有料口，所述料口的半徑小于底桿（31）的內徑，所述底桿（31）的內部設置有支架（39），所述支架（39）的內部開設有滑孔，所述滑孔的內部滑動連接有閥塞（310），所述閥塞（310）能將料口堵住，所述閥塞（310）與所述支架（39）之間設置有頂簧（311），所述頂簧（311）用于驅動閥塞（310）遠離支架（39），所述閥塞（310）的頂部設置有傳動軸（312）；所述主動齒環（36）的底部設置有橫撐（37），所述橫撐（37）的內部開設有軸孔，所述傳動軸（312）穿過軸孔，所述傳動軸（312）的外側設置有軸鍵，所述軸孔的內壁設置有鍵槽，所述軸鍵滑動連接在鍵槽中。

6.根據權利要求5所述的一種二甲硝咪唑生產廢水收納裝置，其特征在于，所述料口與閥塞（310）均呈錐形設計。

7.根據權利要求6所述的一種二甲硝咪唑生產廢水收納裝置，其特征在于，所述橫撐（37）的底部?jī)A斜設置有多組翻刮片（38）。

8.根據權利要求7所述的一種二甲硝咪唑生產廢水收納裝置，其特征在于，所述底桿（31）的外側開設有螺旋槽，所述處理罐（1）的底部開設有桿孔，所述底桿（31）貫穿桿孔，所述桿孔的內壁設置有凸塊，所述凸塊卡接在螺旋槽中，所述桿孔的底部設置有密封套（19），所述底桿（31）的底部設置有氣管連接頭（33），所述氣管連接頭（33）能與外界負壓設備相連接，所述底桿（31）的外側滑動連接有伸縮桿（32）；所述處理罐（1）的底部設置有兩組擋桿（110），兩組所述擋桿（110）關于桿孔對稱設置，所述伸縮桿（32）完全伸出時，能與擋桿（110）碰撞。

9.根據權利要求8所述的一種二甲硝咪唑生產廢水收納裝置，其特征在于，所述閥塞（310）的底部開設有螺紋孔，所述螺紋孔的內部螺紋連接有螺紋連接頭（314），所述螺紋連接頭（314）的底部設置有擋網（313），所述擋網（313）的底部設置有旋鈕，所述旋鈕延伸至底桿（31）的外側。

10.一種二甲硝咪唑生產廢水收納方法，采用如權利要求1-9任一項所述的一種二甲硝咪唑生產廢水收納裝置，其特征在于，包括以下步驟：S1、將廢水引入處理罐（1）中，然后利用負壓設備使處理罐（1）內部減壓，同時將設備加熱到45℃，完成廢水的減壓濃縮，且濃縮廢液在45℃下析出2-甲基-5-硝基咪唑晶體；S2、然后通過進氣管（18）使處理罐（1）下方進氣，此時內活塞板（3）的兩端氣壓不同，且下方氣壓大于上方氣壓，氣壓推動內活塞板（3）上升，內活塞板（3）將濃縮的廢水通過濾網（16）壓入收納囊（22）中，完成廢液過濾；S3、過濾出的2-甲基-5-硝基咪唑晶體位于內活塞板（3）與濾網（16）之間，然后打開進料口，2-甲基-5-硝基咪唑晶體落入烘干腔中，利用下次處理的加熱溫度進行烘干，烘干一端時間后，使負壓設備接通底桿（31），將干燥的2-甲基-5-硝基咪唑晶體吸出，完成2-甲基-5-硝基咪唑過濾收納處理。

發明內容

本發明的目的在于：為解決廢水處理效率低與處理成本高的問題，本發明提供了一種二甲硝咪唑生產廢水收納裝置及方法。

本發明為了實現上述目的具體采用以下技術方案：一種二甲硝咪唑生產廢水收納裝置，包括處理罐，所述處理罐的頂部設置有進液管與減壓管，廢水通過進液管進入處理罐中，減壓管與能與外界負壓設備相連接，所述處理罐的外側設置有排液管，所述處理罐的內部設置有濾網，所述排液管位于進液管與濾網之間，所述處理罐的內部密封滑動連接有內活塞板，所述處理罐的底部設置有進氣管，所述處理罐的外側設置有加熱裝置，所述處理罐的頂部安裝有溫度傳感器；所述內活塞板的內部開設有烘干腔，所述烘干腔的頂部設置有能自動開關的進料口，所述內活塞板的底部設置有中空的底桿，所述底桿與所述烘干腔相連通；還包括收納架，所述收納架位于處理罐的左側，所述收納架的內部設置有收納囊，所述收納囊與所述排液管相連通，所述收納囊的底部設置有排液軟管。

進一步地，所述進液管、減壓管、排液管、進氣管與排液軟管上均安裝有電磁閥，所述收納架的外側安裝有控制器，所述控制器能控制所有電磁閥通斷。

進一步地，所述進料口的內壁鉸接有多組閥板，多組所述閥板呈環形分布在進料口中，且多組閥板展開時能將進料口密封，所述閥板的底部均設置有從動輪，所述烘干腔的內部轉動安裝有主動齒環，所述主動齒環同時與所有的從動輪相嚙合。

進一步地，所述閥板呈弧形爪狀設計，且相鄰閥板不在同一平面上。

進一步地，所述底桿的頂部開設有料口，所述料口的半徑小于底桿的內徑，所述底桿的內部設置有支架，所述支架的內部開設有滑孔，所述滑孔的內部滑動連接有閥塞，所述閥塞能將料口堵住，所述閥塞與所述支架之間設置有頂簧，所述頂簧用于驅動閥塞遠離支架，所述閥塞的頂部設置有傳動軸；所述主動齒環的底部設置有橫撐，所述橫撐的內部開設有軸孔，所述傳動軸穿過軸孔，所述傳動軸的外側設置有軸鍵，所述軸孔的內壁設置有鍵槽，所述軸鍵滑動連接在鍵槽中。

進一步地，所述料口與閥塞均呈錐形設計。

進一步地，所述橫撐的底部?jī)A斜設置有多組翻刮片。

進一步地，所述底桿的外側開設有螺旋槽，所述處理罐的底部開設有桿孔，所述底桿貫穿桿孔，所述桿孔的內壁設置有凸塊，所述凸塊卡接在螺旋槽中，所述桿孔的底部設置有密封套，所述底桿的底部設置有氣管連接頭，所述氣管連接頭能與外界負壓設備相連接，所述底桿的外側滑動連接有伸縮桿；所述處理罐的底部設置有兩組擋桿，兩組所述擋桿關于桿孔對稱設置，所述伸縮桿完全伸出時，能與擋桿碰撞。

進一步地，所述閥塞的底部開設有螺紋孔，所述螺紋孔的內部螺紋連接有螺紋連接頭，所述螺紋連接頭的底部設置有擋網，所述擋網的底部設置有旋鈕，所述旋鈕延伸至底桿的外側。

一種二甲硝咪唑生產廢水收納方法，包括以下步驟：S1、將廢水引入處理罐中，然后利用負壓設備使處理罐內部減壓，同時將設備加熱到45℃，完成廢水的減壓濃縮，且濃縮廢液在45℃下析出2-甲基-5-硝基咪唑晶體；S2、然后通過進氣管使處理罐下方進氣，此時內活塞板的兩端氣壓不同，且下方氣壓大于上方氣壓，氣壓推動內活塞板上升，內活塞板將濃縮的廢水通過濾網壓入收納囊中，完成廢液過濾；S3、過濾出的2-甲基-5-硝基咪唑晶體位于內活塞板與濾網之間，然后打開進料口，2-甲基-5-硝基咪唑晶體落入烘干腔中，利用下次處理的加熱溫度進行烘干，烘干一端時間后，使負壓設備接通底桿，將干燥的2-甲基-5-硝基咪唑晶體吸出，完成2-甲基-5-硝基咪唑過濾收納處理。

本發明的有益效果如下：本發明通過減壓管與外界負壓設備相連接，利用外界負壓設備使處理罐內部壓強減小，同時對處理罐進行加熱，使廢水中的水在低壓低溫環境下快速蒸發，進而完成減壓濃縮，減壓濃縮完成后，使進氣管進氣，此時內活塞板在外界大氣壓作用下自動上升，廢水通過濾網完成過濾，利用原本的負壓自動加速對廢液進行過濾，且減壓濃縮與過濾在同一設備中進行，能極大的提高處理效率高，同時減壓濃縮溫度與2-甲基-5-硝基咪唑析出溫度相同，進一步提高能源利用率。

本發明通過濾網設置在上方，廢水進入時由上而下通過濾網進行一次過濾，去除部分雜質，能提高2-甲基-5-硝基咪唑析出效率，然后內活塞板在外界大氣壓作用下自動上升時，廢水由下而上再次進行過濾，兩次過濾利用不同的過濾面，過濾效果好。

本發明通過在內活塞板中設置烘干腔，當內活塞板在外界大氣壓作用下自動上升時，廢水通過濾網完成過濾，過濾后的2-甲基-5-硝基咪唑晶體位于濾網與內活塞板之間，然后打開進料口，2-甲基-5-硝基咪唑晶體在重力的作用下落入烘干腔中，下次進行廢水處理時，能利用加熱溫度對烘干腔中2-甲基-5-硝基咪唑晶體進行烘干，烘干后的晶體通過底桿排出即可，能源利用率高，無需額外使用烘干設備，處理成本低。

（發明人：唐儀財;張磊;張娟;王通一;鐘凱旋;曹健）
