公布日：2023.11.03
申請日：2023.09.11
分類號：C02F3/30(2023.01)I;C02F3/28(2023.01)I;C02F1/00(2023.01)I;C02F101/30(2006.01)N;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要
一種城市污水自動耦合脫氮系統及方法，系統包括通過管道依次連通設置的厭氧池、反硝化區、好氧曝氣區、二沉池及回流組件；反硝化區至少包括一級反硝化區和二級反硝化區，回流組件包括內回流管及污泥回流管，污泥回流管的兩端分別與所述二沉池及厭氧池進口連通；內回流管的兩端分別與所述好氧曝氣區出口及所述一級反硝化區進口連通。本發明系統及方法能夠根據進水COD的水平，自動調節各種新型硝化反硝化反應出現的次序，自動耦合控制厭氧氨氧化發生的比例，最大限度的利用原水中的碳源。不外加碳源，自然剩余污泥量少，同時節約了大量的碳源費用，明顯降低污水處理廠的運營成本，并且整個系統工藝和常規的A2O工藝接近，流程簡單，存量污水處理廠改造難度小。
權利要求書
1.一種城市污水自動耦合脫氮系統，其特征在于，包括通過管道依次連通設置的厭氧池、反硝化區、好氧曝氣區、二沉池及回流組件；所述厭氧池連接有城市污水進水管；所述二沉池連接有出水管，其特征在于，所述反硝化區包括多級，至少包括：一級反硝化區和二級反硝化區，所述回流組件包括內回流管及污泥回流管，其中，所述污泥回流管的兩端分別與所述二沉池及所述厭氧池進口連通；所述內回流管的兩端分別與所述好氧曝氣區出口及所述一級反硝化區進口連通，所述一級反硝化區對經所述厭氧池的出水以及通過所述內回流管從所述好氧曝氣區回流過來的混合液進行部分反硝化、短程反硝化或常規反硝化；所述二級反硝化區內安裝能富集世代時間較長厭氧氨氧化細菌的填料，用于對一級反硝化區反硝化之后的污水進行厭氧氨氧化反應。
2.根據權利要求1所述的城市污水自動耦合脫氮系統，其特征在于，所述一級反硝化區包括一至二級串聯的反硝化池，所述二級反硝化區包括一至二級串聯的反硝化池。
3.一種基于硝化、部分反硝化、短程硝化反硝化、常規反硝化、厭氧氨氧化自動耦合工藝處理城市污水的方法，基于權利要求1~2中任一所述城市污水自動耦合脫氮系統，其特征在于，包括以下步驟：步驟S1、經預處理的生活污水進入所述厭氧池進行生物釋磷；步驟S2、所述厭氧池中的釋磷液進入所述一級反硝化區進行部分反硝化、短程反硝化以及常規反硝化，同時消耗相應比例的COD；步驟S3、所述一級反硝化區的出水進入二級反硝化區進行厭氧氨氧化；步驟S4、所述二級反硝化區的出水進入好氧曝氣區進行脫碳反應、氨氮硝化，將NH3氧化為NO2-和NO3-，所述好氧曝氣區的出水一部分經所述內回流管進入所述一級反硝化區的進口，實現部分反硝化、短程反硝化以及常規反硝化再進入二級反硝化區進行厭氧氨氧化；另一部分進入所述二沉池進行泥水分離；步驟S5、所述二沉池中的上清液達標出水，部分污泥經過所述污泥回流管進入所述厭氧池。
4.根據權利要求3所述的基于硝化、部分反硝化、短程硝化反硝化、常規反硝化、厭氧氨氧化自動耦合工藝處理城市污水的方法，其特征在于，步驟S1中，所述預處理為經格柵、沉沙物化處理將城市污水中大塊懸浮物進行去除。
5.根據權利要求3所述的基于硝化、部分反硝化、短程硝化反硝化、常規反硝化、厭氧氨氧化自動耦合工藝處理城市污水的方法，其特征在于，步驟S2中，當污水中碳源水平很充足，即C:N在6以上時，首先在一級反硝化區完成部分反硝化、短程反硝化、常規反硝化反應，厭氧氨氧化不會發生，相應的在好氧曝氣區會存在脫碳區、氨氮硝化區；二級反硝化區進行的也是常規反硝化反應；當污水中碳源水平處在較低狀態，即C:N在2-6之間時，多級反硝化池內按照部分反硝化、短程反硝化、常規反硝化、厭氧氨氧化的次序自動進行，在有碳源的情況下，首先進行部分反硝化、短程反硝化和常規反硝化，碳源消耗殆盡時自動進行厭氧氨氧化；當污水中碳源水平極低，即C:N在2-0.6之間時，一級反硝化區內只進行部分反硝化，然后直接進入二級反硝化區進行厭氧氨氧化反應。
6.根據權利要求2~4中任一所述的基于硝化、部分反硝化、短程硝化反硝化、常規反硝化、厭氧氨氧化自動耦合工藝處理城市污水的方法，其特征在于，步驟S1中，處理的生活污水COD濃度為60~500mg/L；處理的生活污水NH3-N濃度為25~80mg/L。
7.根據權利要求2所述的基于硝化、部分反硝化、短程硝化反硝化、常規反硝化、厭氧氨氧化自動耦合工藝處理城市污水的方法，其特征在于，當所述一級反硝化區采用常規活性污泥法時，污泥負荷按照0.01-0.05kgNO3-/kgMLSS·d進行計算，污泥濃度不超過4000mg/L；當所述一級反硝化區內安裝固定型填料時，填料安裝密度控制在65-75%，填料的計算比表面積不超過180m2/m3，面積負荷不超過2gNO3-/m2·d；安裝固定型填料時相應的在反硝化池底布置穿孔管曝氣系統，定期間歇開啟，起攪拌作用，促進填料上微生物的更新，曝氣強度為2.5-4m3/m2·h之間；當所述一級反硝化區投加懸浮型填料時，投配率控制在20-55%之間，填料的比表面積在400-800m2/m3之間，面積負荷不超過2gNO3-/m2·d，池內設計為全混型反應器，池底或出水口處設置填料攔截設備，過水孔徑20mm，過水流速控制在20-50m3/m2·h。
8.根據權利要求4所述的基于硝化、部分反硝化、短程硝化反硝化、常規反硝化、厭氧氨氧化自動耦合工藝處理城市污水的方法，其特征在于，所述二級反硝化區里進行厭氧氨氧化反應，此時在池內增設填料，填料采用固定型填料或懸浮型填料；安裝固定型填料時，填料安裝密度控制在30-75%，填料的計算比表面積不超過180m2/m3，面積負荷不超過2gNO2-/m2·d；安裝固定型填料時在池底布置穿孔管曝氣系統，定期間歇開啟，起攪拌作用，促進填料上微生物的更新；曝氣強度為2.5-4m3/m2·h之間；投加懸浮型填料時，投配率控制在20-55%之間，填料的比表面積在400-800m2/m3之間，面積負荷不超過2gNO2-/m2·d，池內設計為全混型反應器，池底或出水口處設置填料攔截設備，過水孔徑不超過20mm，過水流速控制在20-50m3/m2·h。
9.根據權利要求4所述的基于硝化、部分反硝化、短程硝化反硝化、常規反硝化、厭氧氨氧化自動耦合工藝處理城市污水的方法，其特征在于，步驟S4中，所述好氧曝氣區內回流比為100%-300%。
10.根據權利要求4所述的基于硝化、部分反硝化、短程硝化反硝化、常規反硝化、厭氧氨氧化自動耦合工藝處理城市污水的方法，其特征在于，步驟S5中，所述二沉池污泥回流比為50%-150%。
發明內容
針對上述技術問題，本發明的目的在于提出一種城市污水自動耦合脫氮系統，該系統及方法能夠根據進水COD的水平，自動調節各種新型硝化反硝化技術出現的次序和比例，自動耦合控制厭氧氨氧化發生的比例，最大限度的利用原水中的碳源，在城市生活污水處理廠各種C：N比的情況下均無需外加碳源。由于采用了多級反硝化技術，TN去除效果更好，抗沖擊負荷能力更強，出水水質穩定。由于不外加碳源，自然剩余污泥量少，同時還節約了大量的碳源，明顯降低污水處理廠的運營成本。整個系統和常規的A2O工藝接近，流程簡單，新廠建設容易，存量污水處理廠改造難度小。幾種新型硝化反硝化反應之間自動耦合，無需人工調節，操作管理簡單。

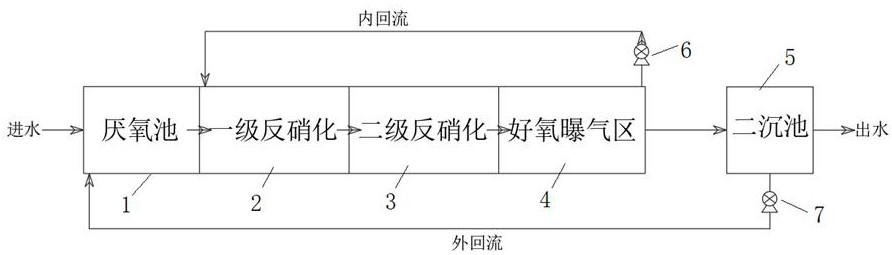

為實現以上技術目的，本發明實施例采用的技術方案是：一種城市污水自動耦合脫氮系統，包括通過管道依次連通設置的厭氧池、反硝化區、好氧曝氣區、二沉池及回流組件；所述厭氧池連接有城市污水進水管；所述二沉池連接有出水管，所述反硝化區包括多級，至少包括：一級反硝化區和二級反硝化區，所述回流組件包括內回流管及污泥回流管，其中，所述污泥回流管的兩端分別與所述二沉池及所述厭氧池進口連通；所述內回流管的兩端分別與所述好氧曝氣區出口及所述一級反硝化區進口連通，所述一級反硝化區對經所述厭氧池的出水以及通過所述內回流管從所述好氧曝氣區回流過來的混合液進行部分反硝化、短程反硝化或常規反硝化；所述二級反硝化區內安裝能富集世代時間較長厭氧氨氧化細菌的填料，用于對一級反硝化區反硝化之后的污水進行厭氧氨氧化反應。
所述一級反硝化區包括一至二級串聯的反硝化池，所述二級反硝化區包括一至二級串聯的反硝化池。
本發明進一步公開了一種基于硝化、部分反硝化、短程硝化反硝化、常規反硝化、厭氧氨氧化自動耦合工藝處理城市污水的方法，包括以下步驟：步驟S1、經預處理的生活污水進入所述厭氧池進行生物釋磷；步驟S2、所述厭氧池中的釋磷液進入所述一級反硝化區進行部分反硝化、短程反硝化以及常規反硝化，同時消耗相應比例的COD；步驟S3、所述一級反硝化區的出水進入二級反硝化區進行厭氧氨氧化；步驟S4、所述二級反硝化區的出水進入好氧曝氣區進行脫碳反應、氨氮硝化，將NH3氧化為NO2-和NO3-，所述好氧曝氣區的出水一部分經所述內回流管進入所述一級反硝化區的進口，實現部分反硝化、短程反硝化以及常規反硝化再進入二級反硝化區進行厭氧氨氧化；另一部分進入所述二沉池進行泥水分離；步驟S5、所述二沉池中的上清液達標出水，部分污泥經過所述污泥回流管進入所述厭氧池。
步驟S1中，所述預處理為經格柵、沉沙物化處理將城市污水中大塊懸浮物進行去除。
步驟S2中，當污水中碳源水平很充足，即C:N在6以上時，首先在一級反硝化區完成部分反硝化、短程反硝化、常規反硝化反應，厭氧氨氧化不會發生，相應的在好氧區會存在脫碳區、氨氮硝化區；二級反硝化區進行的也是常規反硝化反應；當污水中碳源水平處在較低狀態，即C:N在2-6之間時，多級反硝化池內按照部分反硝化、短程反硝化、常規反硝化、厭氧氨氧化的次序自動進行，在有碳源的情況下，首先進行部分反硝化、短程反硝化和常規反硝化，碳源消耗殆盡時自動進行厭氧氨氧化；當污水中碳源水平極低，即C:N在2-0.6之間時，一級反硝化區內只進行部分反硝化，然后直接進入二級反硝化區進行厭氧氨氧化反應。
步驟S1中，處理的生活污水COD濃度為60~500mg/L；處理的生活污水NH3-N濃度為25~80mg/L。
當所述一級反硝化區采用常規活性污泥法時，污泥負荷按照0.01-0.05kgNO3-/kgMLSS·d進行計算，污泥濃度不超過4000mg/L；當所述一級反硝化區內安裝固定型填料時，填料安裝密度控制在65-75%，填料的計算比表面積不超過180m2/m3，面積負荷不超過2gNO3-/m2·d；安裝固定型填料時相應的在反硝化池底布置穿孔管曝氣系統，定期間歇開啟，起攪拌作用，促進填料上微生物的更新，曝氣強度為2.5-4m3/m2·h之間；當所述一級反硝化區投加懸浮型填料時，投配率控制在20-55%之間，填料的比表面積在400-800m2/m3之間，面積負荷不超過2gNO3-/m2·d，池內設計為全混型反應器，池底或出水口處設置填料攔截設備，過水孔徑20mm，過水流速控制在20-50m3/m2·h。
所述二級反硝化區里進行厭氧氨氧化反應，此時在池內增設填料，填料采用固定型填料或懸浮型填料；安裝固定型填料時，填料安裝密度控制在30-75%，填料的計算比表面積不超過180m2/m3，面積負荷不超過2gNO2-/m2·d；安裝固定型填料時在池底布置穿孔管曝氣系統，定期間歇開啟，起攪拌作用，促進填料上微生物的更新；曝氣強度為2.5-4m3/m2·h之間；投加懸浮型填料時，投配率控制在20-55%之間，填料的比表面積在400-800m2/m3之間，面積負荷不超過2gNO2-/m2·d，池內設計為全混型反應器，池底或出水口處設置填料攔截設備，過水孔徑不超過20mm，過水流速控制在20-50m3/m2·h。
步驟S4中，所述好氧曝氣區內回流比為100%-300%。
步驟S5中，所述二沉池污泥回流比為50%-150%。
（發明人：吉宏;周培國;楊小麗;彭祥）
