公布日：2023.01.20
申請日：2022.10.25
分類號：C02F11/121(2019.01)I;C02F11/13(2019.01)I;C02F11/12(2019.01)I;C02F9/00(2023.01)I;C02F1/52(2006.01)N;C02F1/44(2006.01)N
摘要
本發明涉及污泥處理技術領域，尤其涉及一種污水污泥脫水干化裝置。本發明提供一種能快速干化污泥的污水污泥脫水干化裝置。一種污水污泥脫水干化裝置，包括有支撐架、脫水框、電動推桿、擠壓塊和控制器等，支撐架上固定有脫水框，脫水框前后兩側均左右對稱均勻開有多個通孔，脫水框頂部左右兩側均安裝有電動推桿，脫水框內滑動式設有用于擠壓污泥的擠壓塊，兩電動推桿伸縮桿均與擠壓塊相連，脫水框前側安裝有控制器，兩電動推桿與控制器電性相連。通過擠壓塊對污泥進行擠壓脫水，而后攤開在干化框上，通過加熱管與風機的配合，吹出熱風至污泥上，進而將污泥充分烘干，快速達到干化的效果。
權利要求書

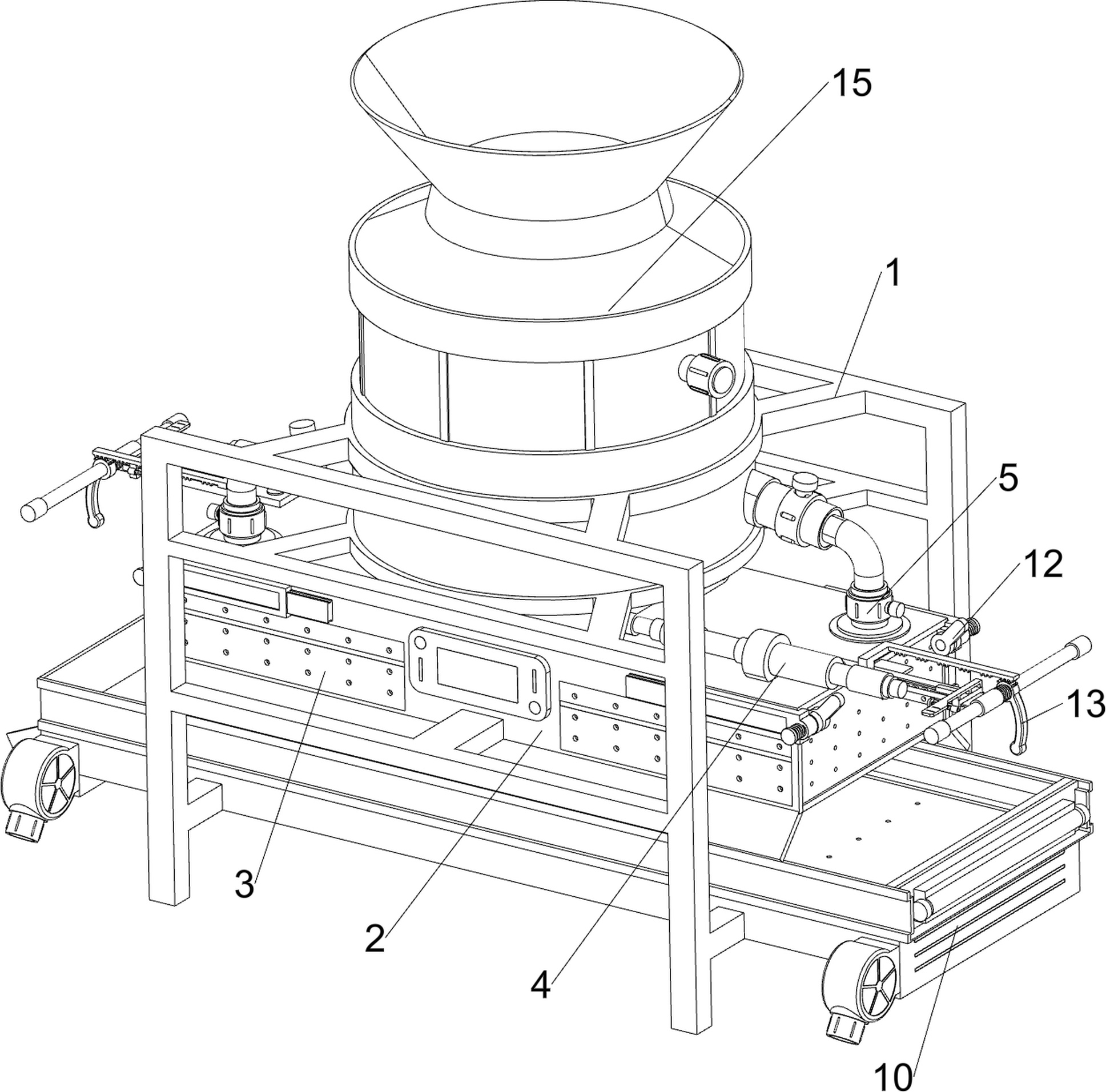

1.一種污水污泥脫水干化裝置，包括有支撐架（1）、脫水框（2）、電動推桿（4）、單向閥（5）、擠壓塊（6）、控制器（7）和濾水板（9），支撐架（1）上固定有脫水框（2），脫水框（2）前后兩側均左右對稱均勻開有多個通孔，脫水框（2）頂部左右兩側均安裝有電動推桿（4），脫水框（2）內滑動式設有用于擠壓污泥的擠壓塊（6），兩電動推桿（4）伸縮桿均與擠壓塊（6）相連，脫水框（2）前側安裝有控制器（7），兩電動推桿（4）與控制器（7）電性相連，脫水框（2）頂部左右兩側均固定有單向閥（5），污水經單向閥（5）注入脫水框（2）內進行脫水，而在污水內的污泥被擠壓時，污水與污泥無法經單向閥（5）向外排，脫水框（2）左右兩側均卡接有濾水板（9），其特征在于，還包括有超低壓反滲透膜（3）、干化機構（10）和翻轉卸料機構（12），每對應一個方位的通孔之間覆有一層超低壓反滲透膜（3），在擠壓污水內的污泥時，污水會經通孔從超低壓反滲透膜（3）滲透流出，而污泥會被超低壓反滲透膜（3）阻擋，支撐架（1）下側設有干化機構（10），通過將脫水后的泥餅放置在干化機構（10）上，通過干化機構（10）將泥餅烘干，達到快速干化的目的，脫水框（2）上設有翻轉卸料機構（12），通過翻轉卸料機構（12）帶著濾水板（9）轉動將泥餅倒出到干化機構（10）上進行干化，無需人工操作進行，以提高工作效率。
2.根據權利要求1所述的一種污水污泥脫水干化裝置，其特征在于，干化機構（10）包括有干化框（101）、風機（102）、推動架（103）、電動滑塊（104）和加熱管（105），支撐架（1）下部固定有用于放置脫水后的泥餅的干化框（101），干化框（101）前側左右對稱安裝有風機（102），干化框（101）上滑動式設有用于將干化后的污泥推出的推動架（103），干化框（101）右側滑動式設有電動滑塊（104），電動滑塊（104）與推動架（103）相連，干化框（101）內下部安裝有加熱管（105），通過加熱管（105）對干化框（101）內脫水后的污泥進行加熱，并且風機（102）往干化框（101）內吹風，使經加熱管（105）加熱后的風圍繞在泥餅上，能夠使污泥內含有的水分蒸發，達到干化的效果，電動滑塊（104）、加熱管（105）與風機（102）均與控制器（7）電性相連。
3.根據權利要求2所述的一種污水污泥脫水干化裝置，其特征在于，翻轉卸料機構（12）包括有電動滑軌（121）、滑動塊（122）、轉動桿（123）、支撐塊（124）、接觸桿（125）和扭簧（126），脫水框（2）上部前后兩側均左右對稱安裝有電動滑軌（121），電動滑軌（121）上均滑動式設有滑動塊（122），滑動塊（122）上均轉動式設有轉動桿（123），轉動桿（123）均與相近的濾水板（9）相連，轉動桿（123）與相近的滑動塊（122）之間均連接有扭簧（126），脫水框（2）頂部左右對稱固定有支撐塊（124），支撐塊（124）上均固定有接觸桿（125），左右兩邊的滑動塊（122）相互遠離，帶著轉動桿（123）與濾水板（9）靠近對應的接觸桿（125），將被接觸桿（125）推動著轉動，使濾水板（9）上的泥餅掉落至干化框（101）內進行干化。
4.根據權利要求3所述的一種污水污泥脫水干化裝置，其特征在于，還包括有敲打機構（13），敲打機構（13）包括有移動齒條架（131）、壓縮彈簧（132）、缺齒桿（133）、扭轉彈簧（134）、彈性件（135）、楔形塊（137）和回力彈簧（138），支撐塊（124）上均滑動式設有移動齒條架（131），移動齒條架（131）與相近的支撐塊（124）之間均連接有壓縮彈簧（132），接觸桿（125）上均轉動式設有缺齒桿（133），缺齒桿（133）與相近的支撐塊（124）之間均連接有扭轉彈簧（134），扭轉彈簧（134）均套在相近的接觸桿（125）上，移動齒條架（131）上的齒爪均勻間隔分布，移動齒條架（131）上的有齒部分均與相近的缺齒桿（133）有齒部分嚙合，移動齒條架（131）前后兩側均安裝有彈性件（135），支撐塊（124）左右兩側均開有兩卡槽（136），彈性件（135）均與相近的卡槽（136）卡接，在濾水板（9）轉動使泥餅落到脫水框（2）內后，通過彈性件（135）松卡移動齒條架（131），移動齒條架（131）帶動缺齒桿（133）左右兩擺動敲打濾水板（9），使濾水板（9）上的泥餅充分掉落，移動齒條架（131）相互靠近的一側均滑動式設有楔形塊（137），楔形塊（137）與相近的移動齒條架（131）之間均連接有回力彈簧（138），濾水板（9）向靠近接觸桿（125）的方向移動能夠與楔形塊（137）接觸，進而推動移動齒條架（131）移動。
5.根據權利要求4所述的一種污水污泥脫水干化裝置，其特征在于，還包括有推動塊（141）和擠壓彈簧（142），支撐塊（124）上均滑動式設有推動塊（141），推動塊（141）與相近的支撐塊（124）之間均連接有擠壓彈簧（142），通過轉動桿（123）轉動推動推動塊（141），使推動塊（141）推動移動齒條架（131）與彈性件（135）脫離，便可使缺齒桿（133）自動左右擺動敲打濾水板（9）。
6.根據權利要求1所述的一種污水污泥脫水干化裝置，其特征在于，還包括有攪拌絮凝機構（15），攪拌絮凝機構（15）包括有攪拌機（151）、排出泵（152）、連通管（153）和抽送泵（154），支撐架（1）上部固定有攪拌機（151），通過往攪拌機（151）內加入污水與絮凝劑，使攪拌機（151）對污水與絮凝劑進行攪拌混合，以便于污泥沉淀，攪拌機（151）右側安裝有用于排出沉淀后的污水的排出泵（152），攪拌機（151）下部左右對稱連通有連通管（153），連通管（153）均與相近的單向閥（5）相通，連通管（153）上均安裝有用于抽送污泥的抽送泵（154）。
7.根據權利要求2所述的一種污水污泥脫水干化裝置，其特征在于，還包括有導料板（16），干化框（101）左側連接有導料板（16），推動架（103）將干化后的污泥推出時，導料板（16）起到導向作用，方便污泥堆積在一處，便于收集。
8.根據權利要求6所述的一種污水污泥脫水干化裝置，其特征在于，還包括有過濾網（17），攪拌機（151）內上部連接有用于過濾污水中摻雜的雜物的過濾網（17）。
發明內容
為了克服現有的干化機構在泥餅脫水后通過自然蒸發的方式蒸發其余的水分，需要等待的時間長的缺點，本發明提供一種能快速干化污泥的污水污泥脫水干化裝置。
技術方案是：一種污水污泥脫水干化裝置，包括有支撐架、脫水框、電動推桿、單向閥、擠壓塊、控制器和濾水板，支撐架上固定有脫水框，脫水框前后兩側均左右對稱均勻開有多個通孔，脫水框頂部左右兩側均安裝有電動推桿，脫水框內滑動式設有用于擠壓污泥的擠壓塊，兩電動推桿伸縮桿均與擠壓塊相連，脫水框前側安裝有控制器，兩電動推桿與控制器電性相連，脫水框頂部左右兩側均固定有單向閥，污水經單向閥注入脫水框內進行脫水，而在污水內的污泥被擠壓時，污水與污泥無法經單向閥向外排，脫水框左右兩側均卡接有濾水板，還包括有超低壓反滲透膜、干化機構和翻轉卸料機構，每對應一個方位的通孔之間覆有一層超低壓反滲透膜，在擠壓污水內的污泥時，污水會經通孔從超低壓反滲透膜滲透流出，而污泥會被超低壓反滲透膜阻擋，支撐架下側設有干化機構，通過將脫水后的泥餅放置在干化機構上，通過干化機構將泥餅烘干，達到快速干化的目的，脫水框上設有翻轉卸料機構，通過翻轉卸料機構帶著濾水板轉動將泥餅倒出到干化機構上進行干化，無需人工操作進行，以提高工作效率。
進一步地，干化機構包括有干化框、風機、推動架、電動滑塊和加熱管，支撐架下部固定有用于放置脫水后的泥餅的干化框，干化框前側左右對稱安裝有風機，干化框上滑動式設有用于將干化后的污泥推出的推動架，干化框右側滑動式設有電動滑塊，電動滑塊與推動架相連，干化框內下部安裝有加熱管，通過加熱管對干化框內脫水后的污泥進行加熱，并且風機往干化框內吹風，使經加熱管加熱后的風圍繞在泥餅上，能夠使污泥內含有的水分蒸發，達到干化的效果，電動滑塊、加熱管與風機均與控制器電性相連。
進一步地，翻轉卸料機構包括有電動滑軌、滑動塊、轉動桿、支撐塊、接觸桿和扭簧，脫水框上部前后兩側均左右對稱安裝有電動滑軌，電動滑軌上均滑動式設有滑動塊，滑動塊上均轉動式設有轉動桿，轉動桿均與相近的濾水板相連，轉動桿與相近的滑動塊之間均連接有扭簧，脫水框頂部左右對稱固定有支撐塊，支撐塊上均固定有接觸桿，左右兩邊的滑動塊相互遠離，帶著轉動桿與濾水板靠近對應的接觸桿，將被接觸桿推動著轉動，使濾水板上的泥餅掉落至干化框內進行干化。
進一步地，還包括有敲打機構，敲打機構包括有移動齒條架、壓縮彈簧、缺齒桿、扭轉彈簧、彈性件、楔形塊和回力彈簧，支撐塊上均滑動式設有移動齒條架，移動齒條架與相近的支撐塊之間均連接有壓縮彈簧，接觸桿上均轉動式設有缺齒桿，缺齒桿與相近的支撐塊之間均連接有扭轉彈簧，扭轉彈簧均套在相近的接觸桿上，移動齒條架上的齒爪均勻間隔分布，移動齒條架上的有齒部分均與相近的缺齒桿有齒部分嚙合，移動齒條架前后兩側均安裝有彈性件，支撐塊左右兩側均開有兩卡槽，彈性件均與相近的卡槽卡接，在濾水板轉動使泥餅落到脫水框內后，通過彈性件松卡移動齒條架，移動齒條架帶動缺齒桿左右兩擺動敲打濾水板，使濾水板上的泥餅充分掉落，移動齒條架相互靠近的一側均滑動式設有楔形塊，楔形塊與相近的移動齒條架之間均連接有回力彈簧，濾水板向靠近接觸桿的方向移動能夠與楔形塊接觸，進而推動移動齒條架移動。
進一步地，還包括有推動塊和擠壓彈簧，支撐塊上均滑動式設有推動塊，推動塊與相近的支撐塊之間均連接有擠壓彈簧，通過轉動桿轉動推動推動塊，使推動塊推動移動齒條架與彈性件脫離，便可使缺齒桿自動左右擺動敲打濾水板。
進一步地，還包括有攪拌絮凝機構，攪拌絮凝機構包括有攪拌機、排出泵、連通管和抽送泵，支撐架上部固定有攪拌機，通過往攪拌機內加入污水與絮凝劑，使攪拌機對污水與絮凝劑進行攪拌混合，以便于污泥沉淀，攪拌機右側安裝有用于排出沉淀后的污水的排出泵，攪拌機下部左右對稱連通有連通管，連通管均與相近的單向閥相通，連通管上均安裝有用于抽送污泥的抽送泵。
進一步地，還包括有導料板，干化框左側連接有導料板，推動架將干化后的污泥推出時，導料板起到導向作用，方便污泥堆積在一處，便于收集。
進一步地，還包括有過濾網，攪拌器內上部連接有用于過濾污水中摻雜的雜物的過濾網。
本發明優點如下：1、本發明中，通過擠壓塊對污泥進行擠壓脫水，而后攤開在干化框上，通過加熱管與風機的配合，吹出熱風至污泥上，進而將污泥充分烘干，快速達到干化的效果；2、本發明中，通過兩個電動推桿推動擠壓塊，能將污泥擠壓更充分，且脫水框內左右兩邊的污泥可依次進行脫水，使脫水工作不間斷進行；3、翻轉卸料機構能在污泥擠壓成泥餅后，自動將泥餅倒在干化框上，無需人工操作完成；4、本發明中，通過敲打機構與推動塊的配合，能在濾水板將污泥倒出后，通過敲打機構對濾水板進行敲打，以避免污泥卡在濾水板上。
（發明人：洪焱;陳世煒）
