公布日：2023.11.03
申請日：2023.09.07
分類號：C02F3/30(2023.01)I
摘要
本發明涉及污水處理技術領域，具體涉及一種農村生活污水處理用SBR工藝方法及裝置，所述SBR工藝方法將農村生活污水依序經過進水格柵、調節池后進入SBR池內經過缺氧好氧運行工藝后排入出水池；所述缺氧好氧運行工藝具體包括至少一組的攪拌缺氧和曝氣好氧工序，以及沉淀排水工序；所述SBR裝置還包括安裝在所述SBR池和出水池之間用于虹吸式排出污水沉淀上清液的潷水裝置；該農村生活污水處理用SBR工藝方法將缺氧好氧運行工序集中設置，設有調節池有利于連續污水處理，占地面積小，適用于農村水量不穩定水量小等特點；該工藝方法中安裝的潷水裝置采用虹吸方式，較傳統方式減少自動控制環節，減少運行能耗，降低農村生活污水處理成本。
權利要求書
1.一種農村生活污水處理用SBR工藝方法，其特征在于：將農村生活污水依序經過進水格柵、調節池后進入SBR池內經過一級、至多二級的缺氧好氧運行工藝后排入出水池；所述缺氧好氧運行工藝具體包括至少一組的攪拌缺氧和曝氣好氧工序，以及沉淀排水工序。
2.如權利要求1所述的農村生活污水處理用SBR工藝方法，其特征在于：所述SBR工藝方法具體步驟為：步驟一：所述調節池在攪拌條件下將懸濁態污水排入所述SBR池內；步驟二：所述SBR池進水完成后持續攪拌，進行預缺氧工序，時長0.5-1.0h；步驟三：停止攪拌，通過位于所述SBR池底部的曝氣裝置曝氣，進行有機物降解并實現氨氮硝化的好氧工序；步驟四：停止曝氣，再次持續攪拌形成缺氧工序完成反硝化；步驟五：靜置進入沉淀排水工序，通過虹吸排水方式將所述SBR池內沉淀上清液抽至出水池中，出水池內水泵排水。
3.如權利要求1所述的農村生活污水處理用SBR工藝方法，其特征在于：所述進水格柵前端設有初沉淀工藝，所述初沉淀工藝包括設置在所述進水格柵前端處的沉砂池、初沉池。
4.一種農村生活污水處理用SBR裝置，適用于上述權利要求1-3中任意一項所述SBR工藝方法，包括安裝在所述SBR池內用于攪拌缺氧工藝的攪拌裝置，以及曝氣好氧工藝中作為曝氣裝置的曝氣管或曝氣盤，其特征在于：所述SBR裝置還包括安裝在所述SBR池和出水池之間用于虹吸式排出污水沉淀上清液的潷水裝置。
5.如權利要求4所述的農村生活污水處理用SBR裝置，其特征在于：所述潷水裝置包括倒U型管道，所述倒U型管道最高處管體沒入所述SBR池水位以下，所述倒U型管道兩端管口分別位于所述SBR池和出水池內。
6.如權利要求5所述的農村生活污水處理用SBR裝置，其特征在于：所述倒U型管道吸水口位于沉泥泥水界面水平高度以上不低于500mm高度處，且所述倒U型管道位于所述出水池內出水口位于沉泥泥水界面水平高度以下至少300mm處。
7.如權利要求6所述的農村生活污水處理用SBR裝置，其特征在于：所述倒U型管道上安裝有電磁閥(1)，且所述倒U型管道位于所述SBR池內吸水口處設有擋流板。
8.如權利要求6所述的農村生活污水處理用SBR裝置，其特征在于：所述出水池內安裝有設置所述出水池內液位高度低于所述SBR池內液位高度，用于清水外排的提升泵。
9.如權利要求8所述的農村生活污水處理用SBR裝置，其特征在于：所述倒U型管道吸水口處通過安裝的軟管導通連接有隨液位高度同步變化的浮塊(2)，且所述浮塊(2)周邊開口。
10.如權利要求9所述的農村生活污水處理用SBR裝置，其特征在于：所述浮塊(2)采用自下而上直徑逐漸變大的圓臺型結構。
發明內容
本發明的目的是解決上述背景技術中提到的不足，提供一種農村生活污水處理用SBR工藝方法及裝置。
為了解決上述技術問題，本發明采用如下技術方案：

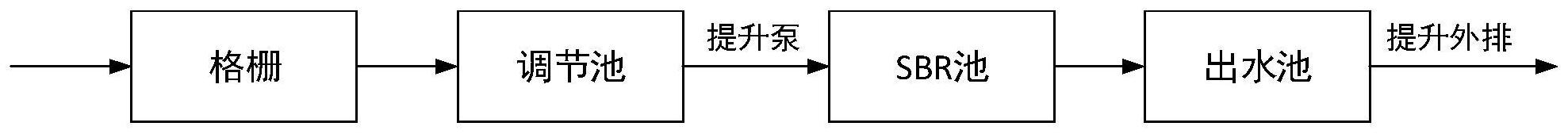

一種農村生活污水處理用SBR工藝方法，所述SBR工藝方法將農村生活污水依序經過進水格柵、調節池后進入SBR池內經過一級、至多二級的缺氧好氧運行工藝后排入出水池；
所述缺氧好氧運行工藝具體包括至少一組的攪拌缺氧和曝氣好氧工序，以及沉淀排水工序。
優選的，所述SBR工藝方法具體步驟為：
步驟一：所述調節池在攪拌條件下將懸濁態污水排入所述SBR池內；
步驟二：所述SBR池進水完成后持續攪拌，進行預缺氧工序，時長0.5-1.0h；
步驟三：停止攪拌，通過位于所述SBR池底部的曝氣裝置曝氣，進行微生物降解污水中有機物實現氨氮硝化作用的好氧工序；
步驟四：停止曝氣，再次持續攪拌形成缺氧工序完成反硝化作用；
步驟五：靜置進入沉淀排水工序，通過虹吸排水方式將所述SBR池內沉淀上清液抽至出水池中，出水池內水泵排水。
優選的，所述進水格柵前端設有初沉淀工藝，所述初沉淀工藝包括設置在所述進水格柵前端設有沉砂池、初沉池。
一種農村生活污水處理用SBR裝置，適用于上述任意一項所述SBR工藝方法，包括安裝在所述SBR池內用于攪拌缺氧工藝的攪拌裝置，以及曝氣好氧工藝中作為曝氣裝置的曝氣管或曝氣盤，所述SBR裝置還包括安裝在所述SBR池和出水池之間用于虹吸式排出污水沉淀上清液的潷水裝置。
優選的，所述潷水裝置包括倒U型管道，所述倒U型管道最高處管體沒入所述SBR池常水位以下，所述倒U型管道兩端管口分別位于所述SBR池和出水池內。
優選的，所述倒U型管道吸水口位于沉泥泥水界面水平高度以上不低于500mm高度處，且所述倒U型管道位于所述出水池內出水口位于沉泥泥水界面水平高度以下至少300mm處。
優選的，所述倒U型管道上安裝有電磁閥，且所述倒U型管道位于所述SBR池內吸水口處設有擋流板。
優選的，所述出水池內安裝有設置所述出水池內液位高度低于所述SBR池內液位高度，用于清水外排的提升泵。
優選的，所述倒U型管道吸水口處通過安裝的軟管導通連接有隨液位高度同步變化的浮塊，且所述浮塊周邊開口。
優選的，所述浮塊采用自下而上直徑逐漸變大的圓臺型結構。
與現有技術相比，本發明的有益效果是：
該農村生活污水處理用SBR工藝方法將缺氧好氧運行工序集中設置，設有調節池有利于連續污水處理，占地面積小，適用于農村水量不穩定水量小等特點；
該工藝方法中安裝的潷水裝置采用虹吸方式，較傳統方式減少自動控制環節，減少運行能耗，降低農村生活污水處理成本。
（發明人：湯丁丁;夏云峰;汪小東;張利娜;蔣睿;秦雄;鄭碧娟;周艷;馬彩鳳;范巍;高立）
