公布日：2023.11.03
申請日：2023.09.28
分類號：C02F3/00(2023.01)I;B08B9/087(2006.01)I;C02F3/30(2023.01)I;C02F11/122(2019.01)I
摘要
本發明涉及污水處理的技術領域，尤其涉及一種污水處理深度除磷裝置。包括有外殼、第一電機、第一螺桿、刮板、擠壓機構和收集機構等，外殼上對稱連接有第一電機，第一螺桿與第一電機的輸出軸連接，以驅動第一螺桿轉動，第一螺桿與外殼轉動連接，刮板與第一螺桿螺紋連接，以使第一螺桿轉動能帶動刮板左右移動，刮板與沉淀室內壁接觸，以將粘在沉淀室內壁的污泥刮落，擠壓機構用于對污泥進行擠壓脫水，收集機構用于收集脫水后的污泥。本發明通過第一電機驅動第一螺桿轉動，能夠帶動刮板往右運動，從而能將沉淀室內的污泥往右刮動，由于刮板與沉淀室內壁接觸，所以刮板也能將粘在沉淀室內壁的污泥刮落，防止污泥粘在沉淀室內壁，保證污水處理效果。
權利要求書

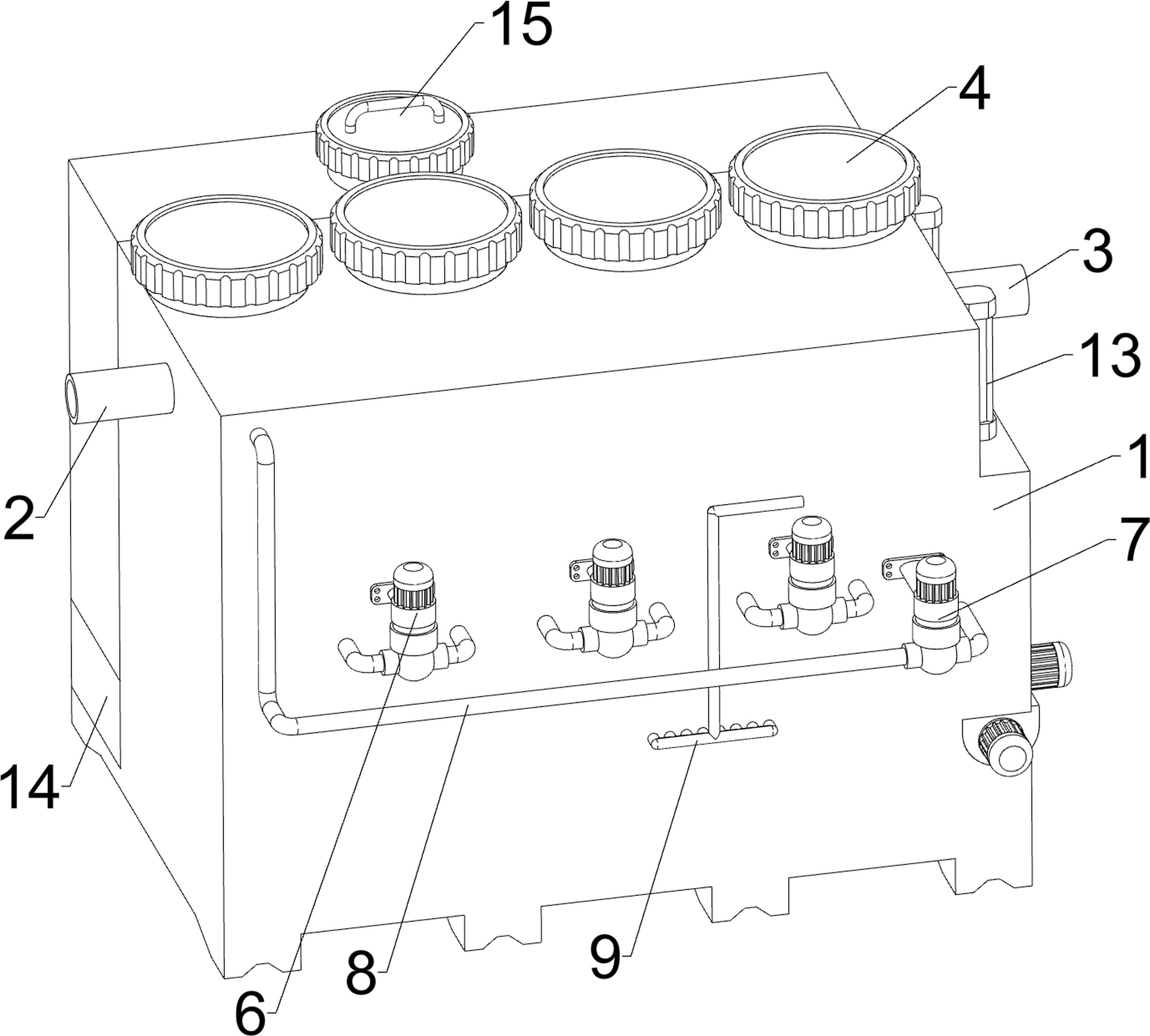

1.一種污水處理深度除磷裝置，包括有外殼（1）、進水管（2）、出水管（3）、蓋子（4）、濾材（5）、噴管（9）和輸送組件，外殼（1）內部分為四個處理室，從左至右依次為厭氧室（101）、缺氧室（102）、好氧室（103）和沉淀室（104），外殼（1）上連通有進水管（2）和出水管（3），外殼（1）上間隔設有四個蓋子（4），沉淀室（104）內連接有用于過濾污泥的濾材（5），外殼（1）上連通有噴管（9），噴管（9）與好氧室（103）連通，噴管（9）外接氣泵組能為好氧室（103）提供氧氣，輸送組件用于將污水從厭氧室（101）依次輸送至缺氧室（102）、好氧室（103）和沉淀室（104）內，其特征在于，還包括有第一電機（10）、第一螺桿（11）、刮板（12）、擠壓機構（13）和收集機構（14），外殼（1）上對稱連接有第一電機（10），第一螺桿（11）與第一電機（10）的輸出軸連接，以驅動第一螺桿（11）轉動，第一螺桿（11）與外殼（1）轉動連接，刮板（12）與第一螺桿（11）螺紋連接，以使第一螺桿（11）轉動能帶動刮板（12）左右移動，刮板（12）與沉淀室（104）內壁接觸，以將粘在沉淀室（104）內壁的污泥刮落，擠壓機構（13）用于對污泥進行擠壓脫水，收集機構（14）用于收集脫水后的污泥。
2.根據權利要求1所述的一種污水處理深度除磷裝置，其特征在于，輸送組件包括有水泵（6）、泥漿泵（7）和管道（8），外殼（1）上間隔連接有三個水泵（6），水泵（6）的出水口和進水口分別與其相鄰的處理室連通，以將污水依次輸送至不同的處理室內，泥漿泵（7）與外殼（1）連接，泥漿泵（7）的出水口和進水口處均連通有管道（8），管道（8）遠離泥漿泵（7）的一端分別與厭氧室（101）和沉淀室（104）連通，以將沉淀室（104）內的污泥送至厭氧室（101）內進行循環利用。
3.根據權利要求2所述的一種污水處理深度除磷裝置，其特征在于，擠壓機構（13）包括有電動推桿（131）、擠壓板（132）、安裝殼（133）、過濾框（134）、回流管（135）和單向閥（136），電動推桿（131）與外殼（1）連接，擠壓板（132）與電動推桿（131）的伸縮桿連接，以驅動擠壓板（132）上下運動，安裝殼（133）與外殼（1）連接，安裝殼（133）位于擠壓板（132）正下方，安裝殼（133）內連接有過濾框（134），刮板（12）往右運動將污泥刮落至過濾框（134）內，當擠壓板（132）往下運動時，能對污泥進行擠壓脫水，安裝殼（133）底部與沉淀室（104）之間連通有回流管（135），以使污泥中的水分能回流至沉淀室（104）內，回流管（135）上安裝有單向閥（136）。
4.根據權利要求3所述的一種污水處理深度除磷裝置，其特征在于，收集機構（14）包括有收集框（141）、安裝桿（142）、滑動堵塊（143）、第二螺桿（144）、連接塊（145）、第三螺桿（146）、第二電機（147）、推塊（148）和密封圈（149），外殼（1）上連接有用于收集污泥的收集框（141），安裝桿（142）與外殼（1）連接，滑動堵塊（143）與安裝桿（142）滑動連接并能前后滑動，滑動堵塊（143）堵住安裝殼（133）后側，第二螺桿（144）與安裝桿（142）轉動連接，連接塊（145）與第二螺桿（144）螺紋連接，且連接塊（145）與滑動堵塊（143）固定連接，以使第二螺桿（144）轉動帶動滑動堵塊（143）前后移動，第三螺桿（146）與第二螺桿（144）連接，第二電機（147）與安裝殼（133）連接，第二電機（147）的輸出軸與第三螺桿（146）連接，以驅動第三螺桿（146）轉動，推塊（148）與第三螺桿（146）螺紋連接，且推塊（148）與過濾框（134）內壁接觸，以使第三螺桿（146）轉動帶動推塊（148）前后滑動，推塊（148）往后運動能將污泥推出，推塊（148）和滑動堵塊（143）上均連接有密封圈（149）。
5.根據權利要求4所述的一種污水處理深度除磷裝置，其特征在于，第二螺桿（144）的螺紋槽密度大于第三螺桿（146）的螺紋槽密度。
6.根據權利要求5所述的一種污水處理深度除磷裝置，其特征在于，收集機構（14）還包括有波紋管（1410），推塊（148）和滑動堵塊（143）之間連接有波紋管（1410），波紋管（1410）套在第三螺桿（146）外側，以對第三螺桿（146）進行防護。
7.根據權利要求6所述的一種污水處理深度除磷裝置，其特征在于，還包括有加料機構（15），加料機構（15）包括有防護框（151）、儲料罐（152）、防塵蓋（153）、出料管（154）、螺旋送料機（1541）、第三電機（155）和轉動塊（156），防護框（151）與外殼（1）連接，防護框（151）上連接有用于存儲醋酸水溶液的儲料罐（152），儲料罐（152）上螺紋式連接有防塵蓋（153），儲料罐（152）底部連通有出料管（154），防護框（151）內安裝有螺旋送料機（1541），螺旋送料機（1541）用于將出料管（154）與厭氧室（101）連通，以將醋酸水溶液輸送至厭氧室（101）內，第三電機（155）與出料管（154）連接，轉動塊（156）與第三電機（155）的輸出軸連接，以驅動轉動塊（156）轉動，轉動塊（156）位于出料管（154）內，轉動塊（156）上均勻間隔開有多個用于對醋酸水溶液進行定量加料的儲料腔（157）。
8.根據權利要求7所述的一種污水處理深度除磷裝置，其特征在于，防塵蓋（153）上連接有把手。
9.根據權利要求8所述的一種污水處理深度除磷裝置，其特征在于，還包括有調節機構（16），調節機構（16）包括有氣泵（161）、固定板（162）、氣囊（163）、移動板（164）、第一氣管（165）和第二氣管（166），轉動塊（156）內均勻間隔連接有多個氣泵（161），氣泵（161）與儲料腔（157）一一對應，儲料腔（157）內均連接有固定板（162），固定板（162）上均連接有氣囊（163），氣囊（163）遠離固定板（162）的一側均連接有移動板（164），氣泵（161）的出氣口處與氣囊（163）之間連通有第一氣管（165），氣泵（161）的進氣口處均連通有第二氣管（166），第二氣管（166）遠離氣泵（161）的一端與外界連通。
10.根據權利要求9所述的一種污水處理深度除磷裝置，其特征在于，還包括有橡膠蓋（171），橡膠蓋（171）與沉淀室（104）連接，橡膠蓋（171）位于回流管（135）左端的正上方，以對回流管（135）左端進行防護，且橡膠蓋（171）上開有十字開口（172）。
發明內容
有鑒于此，為了克服現有技術對污水進行生物除磷時，污泥容易粘附在沉淀池內壁，且排出的污泥含水量很高的缺點，本發明的目的是提供一種能夠自動清理污泥且能降低污泥含水量的污水處理深度除磷裝置。
一種污水處理深度除磷裝置，包括有外殼、進水管、出水管、蓋子、濾材、噴管和輸送組件，外殼內部分為四個處理室，從左至右依次為厭氧室、缺氧室、好氧室和沉淀室，外殼上連通有進水管和出水管，外殼上間隔設有四個蓋子，沉淀室內連接有用于過濾污泥的濾材，外殼上連通有噴管，噴管與好氧室連通，噴管外接氣泵組能為好氧室提供氧氣，輸送組件用于將污水從厭氧室依次輸送至缺氧室、好氧室和沉淀室內，還包括有第一電機、第一螺桿、刮板、擠壓機構和收集機構，外殼上對稱連接有第一電機，第一螺桿與第一電機的輸出軸連接，以驅動第一螺桿轉動，第一螺桿與外殼轉動連接，刮板與第一螺桿螺紋連接，以使第一螺桿轉動能帶動刮板左右移動，刮板與沉淀室內壁接觸，以將粘在沉淀室內壁的污泥刮落，擠壓機構用于對污泥進行擠壓脫水，收集機構用于收集脫水后的污泥。
優選的是，輸送組件包括有水泵、泥漿泵和管道，外殼上間隔連接有三個水泵，水泵的出水口和進水口分別與其相鄰的處理室連通，以將污水依次輸送至不同的處理室內，泥漿泵與外殼連接，泥漿泵的出水口和進水口處均連通有管道，管道遠離泥漿泵的一端分別與厭氧室和沉淀室連通，以將沉淀室內的污泥送至厭氧室內進行循環利用。
優選的是，擠壓機構包括有電動推桿、擠壓板、安裝殼、過濾框、回流管和單向閥，電動推桿與外殼連接，擠壓板與電動推桿的伸縮桿連接，以驅動擠壓板上下運動，安裝殼與外殼連接，安裝殼位于擠壓板正下方，安裝殼內連接有過濾框，刮板往右運動將污泥刮落至過濾框內，當擠壓板往下運動時，能對污泥進行擠壓脫水，安裝殼底部與沉淀室之間連通有回流管，以使污泥中的水分能回流至沉淀室內，回流管上安裝有單向閥。
優選的是，收集機構包括有收集框、安裝桿、滑動堵塊、第二螺桿、連接塊、第三螺桿、第二電機、推塊和密封圈，外殼上連接有用于收集污泥的收集框，安裝桿與外殼連接，滑說動堵塊與安裝桿滑動連接并能前后滑動，滑動堵塊堵住安裝殼后側，第二螺桿與安裝桿轉動連接，連接塊與第二螺桿螺紋連接，且連接塊與滑動堵塊固定連接，以使第二螺桿轉動帶動滑動堵塊前后移動，第三螺桿與第二螺桿連接，第二電機與安裝殼連接，第二電機的輸出軸與第三螺桿連接，以驅動第三螺桿轉動，推塊與第三螺桿螺紋連接，且推塊與過濾框內壁接觸，以使第三螺桿轉動帶動推塊前后滑動，推塊往后運動能將污泥推出，推塊和滑動堵塊上均連接有密封圈。
優選的是，第二螺桿的螺紋槽密度大于第三螺桿的螺紋槽密度。
優選的是，收集機構還包括有波紋管，推塊和滑動堵塊之間連接有波紋管，波紋管套在第三螺桿外側，以對第三螺桿進行防護。
優選的是，還包括有加料機構，加料機構包括有防護框、儲料罐、防塵蓋、出料管、螺旋送料機、第三電機和轉動塊，防護框與外殼連接，防護框上連接有用于存儲醋酸水溶液的儲料罐，儲料罐上螺紋式連接有防塵蓋，儲料罐底部連通有出料管，防護框內安裝有螺旋送料機，螺旋送料機用于將出料管與厭氧室連通，以將醋酸水溶液輸送至厭氧室內，第三電機與出料管連接，轉動塊與第三電機的輸出軸連接，以驅動轉動塊轉動，轉動塊位于出料管內，轉動塊上均勻間隔開有多個用于對醋酸水溶液進行定量加料的儲料腔。
優選的是，防塵蓋上連接有把手。
優選的是，還包括有調節機構，調節機構包括有氣泵、固定板、氣囊、移動板、第一氣管和第二氣管，轉動塊內均勻間隔連接有多個氣泵，氣泵與儲料腔一一對應，儲料腔內均連接有固定板，固定板上均連接有氣囊，氣囊遠離固定板的一側均連接有移動板，氣泵的出氣口處與氣囊之間連通有第一氣管，氣泵的進氣口處均連通有第二氣管，第二氣管遠離氣泵的一端與外界連通。
優選的是，還包括有橡膠蓋，橡膠蓋與沉淀室連接，橡膠蓋位于回流管左端的正上方，以對回流管左端進行防護，且橡膠蓋上開有十字開口。
本發明的有益效果是：1、本發明通過第一電機驅動第一螺桿轉動，能夠帶動刮板往右運動，從而能將沉淀室內的污泥往右刮動，由于刮板與沉淀室內壁接觸，所以刮板也能將粘在沉淀室內壁的污泥刮落，防止污泥粘在沉淀室內壁，保證污水處理效果。
2、本發明通過電動推桿驅動擠壓板往下運動可對污泥進行擠壓脫水，然后通過第二電機驅動推塊和滑動堵塊往后運動，能將擠壓后的污泥往后推動，同時，滑動堵塊往后運動的速度小于推塊往后運動的速度，使得推塊能夠逐漸靠近滑動堵塊，通過推塊和滑動堵塊能夠?qū)ξ勰噙M行二次擠壓脫水，然后脫水后的污泥可掉落至收集框中進行收集，從而能夠減少污泥的含水量。
3、本發明通過加料機構的作用，能夠自動將醋酸水溶液定量添加至厭氧室內，從而能夠為厭氧室內提供充足的揮發性脂肪酸，保證聚磷細菌的繁殖以及有效的生物除磷效果。
（發明人：嚴興;田卓;黃梓晴;譚泳斌;吳旸;楊麗燕;葉永鵬）
