高新有機溶液廢水過濾回收系統

發布時間:2024-7-23 15:31:46  中國污水處理工程網

公布日:2023.12.19

申請日:2023.10.12

分類號:C02F1/62(2023.01)I;C02F1/00(2023.01)I;B01F27/90(2022.01)I;B01F33/40(2022.01)I;B01F35/12(2022.01)I

摘要

本發明涉及一種過濾回收裝置,尤其涉及一種有機溶液廢水過濾回收裝置。需要設計一種能夠?qū)⒏街闹亟饘俟纬M(jìn)行過濾,保證重金屬完全被過濾回收的有機溶液廢水過濾回收裝置。一種有機溶液廢水過濾回收裝置,包括有筒體、支撐架和進料管等,筒體頂部前后對稱固定穿接有進料管,筒體外左右兩側面下部都前后對稱固接有支撐架。本發明將催化劑與有機溶液廢水通過進料管排入筒體內,再啟動伺服電機轉動,使攪拌架轉動對有機溶液廢水與催化劑進行攪拌混合,催化劑置換出重金屬,過濾罩將重金屬過濾,同時,攪拌架還通過定位板帶動刮壁板轉動,刮壁板轉動將附著在筒體內壁的重金屬刮除,清除的重金屬被過濾罩過濾,從而保證重金屬完全被過濾回收。


權利要求書

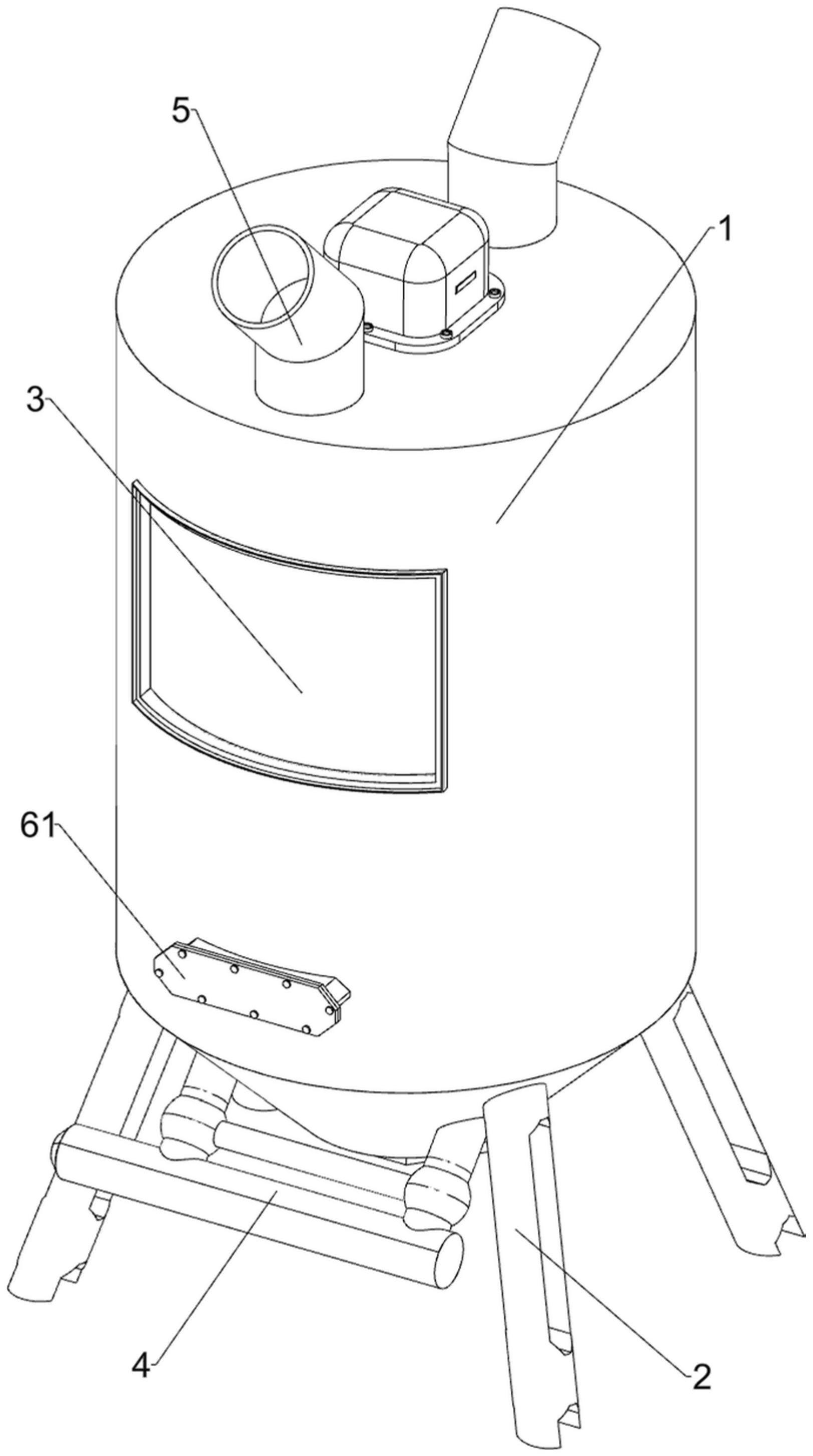

1.一種有機溶液廢水過濾回收裝置,包括有筒體(1)、支撐架(2)、排液管(4)、進料管(5)和過濾罩(6),筒體(1)頂部前后對稱固定穿接有進料管(5),筒體(1)外左右兩側面下部都前后對稱固接有支撐架(2),筒體(1)前側下部連通有排液管(4),筒體(1)內側下部沿周向固接有用于將有機溶液廢水中的重金屬過濾的對過濾罩(6),筒體(1)前側下部卡接有擋板(61),其特征是,還包括有攪拌機構(7)和刮壁機構(8),筒體(1)內側設置有用于對有機溶液廢水進行攪動的攪拌機構(7),攪拌機構(7)上設置有用于將附著在筒體(1)內壁上的重金屬進行刮除的刮壁機構(8)。

2.按照權利要求1所述的一種有機溶液廢水過濾回收裝置,其特征是,攪拌機構(7)包括有攪拌架(71)、驅動軸(72)和伺服電機(73),筒體(1)頂部與底部之間轉動式的穿接有驅動軸(72),驅動軸(72)中部沿周向固定套裝有用于對有機溶液廢水與催化劑進行攪拌的攪拌架(71),筒體(1)外頂部中間固接有伺服電機(73),伺服電機(73)的輸出軸與驅動軸(72)頂端固定連接。

3.按照權利要求2所述的一種有機溶液廢水過濾回收裝置,其特征是,刮壁機構(8)包括有定位板(81)、刮壁板(82)和第一彈簧(83),驅動軸(72)上部沿周向固接有定位板(81),定位板(81)右側滑動連接有用于將筒體(1)內壁附著的重金屬刮除的刮壁板(82),刮壁板(82)與筒體(1)內壁接觸,刮壁板(82)上部左端與定位板(81)內側之間連接有第一彈簧(83)

4.按照權利要求3所述的一種有機溶液廢水過濾回收裝置,其特征是,還包括有用于使有機溶液廢水與催化劑充分混合的阻液機構(9),阻液機構(9)包括有遮蓋罩(91)、密閉罩(92)、安裝罩(93)、定位座(94)、定位架(95)、第二彈簧(96)、齒輪(97)、齒盤(98)和觸發桿(99),筒體(1)內底部中間固接有遮蓋罩(91),驅動軸(72)穿過遮蓋罩(91)中部,遮蓋罩(91)上部沿周向開有三個出料口,遮蓋罩(91)外側沿周向轉動式的套裝有用于對有機溶液廢水進行控制的密閉罩(92),密閉罩(92)外側下部沿周向固接有定位座(94),定位座(94)內側開有一字槽,筒體(1)外底部后側固接有安裝罩(93),安裝罩(93)后側下部滑動式的穿接有用于帶動定位座(94)擺動的定位架(95),定位架(95)上部前端與定位座(94)的一字槽滑動連接,定位架(95)內后側面下部與安裝罩(93)外后側面下部之間左右對稱連接有第二彈簧(96),筒體(1)底部后側與安裝罩(93)內底部之間轉動式的連接有齒盤(98),齒盤(98)頂部偏心位置固接有用于帶動定位架(95)向后移動的觸發桿(99),驅動軸(72)下部沿周向固定套裝有用于帶動齒盤(98)轉動的齒輪(97),齒輪(97)與齒盤(98)嚙合。

5.按照權利要求4所述的一種有機溶液廢水過濾回收裝置,其特征是,還包括有用于對有機溶液廢水與催化劑進行曝氣處理的混液機構(10),混液機構(10)包括有單桿活塞筒(101)、波浪環(102)、第三彈簧(103)、磁桿(104)、磁塊(105)、定位皮帶組件(106)、噴氣管(107)、密閉柱(108)和導氣管(109),攪拌架(71)左右兩側都上下對稱嵌入式的固接有噴氣管(107),四個噴氣管(107)內側都轉動式的連接有用于對空氣排出進行控制的密閉柱(108),右側兩根密閉柱(108)前側之間與左側兩根密閉柱(108)后側之間都連接有定位皮帶組件(106),定位皮帶組件(106)的平皮帶上固接有磁塊(105),磁塊(105)與攪拌架(71)內側滑動連接,攪拌架(71)內部上側前后對稱固接有單桿活塞筒(101),前后兩側單桿活塞筒(101)底部都連通有兩根導氣管(109),四根導氣管(109)尾端分別與四個噴氣管(107)固定連接并連通,前后兩側單桿活塞筒(101)的活塞桿上部都固定套裝有用于帶動磁塊(105)移動的磁桿(104),兩根磁桿(104)分別滑動式的貫穿兩塊磁塊(105),前后兩側單桿活塞筒(101)的活塞桿上部都與攪拌架(71)頂部之間連接有第三彈簧(103),筒體(1)內頂部中間沿周向固接有用于帶動單桿活塞筒(101)的活塞桿向下移動的波浪環(102),波浪環(102)與單桿活塞筒(101)的活塞桿接觸。

6.按照權利要求5所述的一種有機溶液廢水過濾回收裝置,其特征是,還包括有固定架(11)和刷板(12),密閉罩(92)外側下部沿周向固接有固定架(11),固定架(11)外側沿周向固接有用于將過濾罩(6)上附著的金屬清除的三塊刷板(12),刷板(12)與過濾罩(6)內側接觸。

7.按照權利要求6所述的一種有機溶液廢水過濾回收裝置,其特征是,還包括有導料板(13),筒體(1)內前側面上部固接有用于對催化劑進行導向的導料板(13),導料板(13)為傾斜設置。

8.按照權利要求7所述的一種有機溶液廢水過濾回收裝置,其特征是,還包括有觀察窗(3),筒體(1)前后兩側上部都固定穿接有觀察窗(3)。

發明內容

為了克服上述專利雖然能夠?qū)τ袡C(jī)溶液廢水中的重金屬進行過濾,但置換出的重金屬容易附著在筒體內壁難以被過濾,導致重金屬回收不完全,本發明提供一種能夠?qū)⒏街闹亟饘俟纬M(jìn)行過濾,保證重金屬完全被過濾回收的有機溶液廢水過濾回收裝置。

本發明通過以下技術途徑實現:

一種有機溶液廢水過濾回收裝置,包括有筒體、支撐架、排液管、進料管和過濾罩,筒體頂部前后對稱固定穿接有進料管,筒體外左右兩側面下部都前后對稱固接有支撐架,筒體前側下部連通有排液管,筒體內側下部沿周向固接有用于將有機溶液廢水中的重金屬過濾的對過濾罩,筒體前側下部卡接有擋板,還包括有攪拌機構和刮壁機構,筒體內側設置有用于對有機溶液廢水進行攪動的攪拌機構,攪拌機構上設置有用于將附著在筒體內壁上的重金屬進行刮除的刮壁機構。

進一步的說明,攪拌機構包括有攪拌架、驅動軸和伺服電機,筒體頂部與底部之間轉動式的穿接有驅動軸,驅動軸中部沿周向固定套裝有用于對有機溶液廢水與催化劑進行攪拌的攪拌架,筒體外頂部中間固接有伺服電機,伺服電機的輸出軸與驅動軸頂端固定連接。

進一步的說明,刮壁機構包括有定位板、刮壁板和第一彈簧,驅動軸上部沿周向固接有定位板,定位板右側滑動連接有用于將筒體內壁附著的重金屬刮除的刮壁板,刮壁板與筒體內壁接觸,刮壁板上部左端與定位板內側之間連接有第一彈簧。

進一步的說明,還包括有用于使有機溶液廢水與催化劑充分混合的阻液機構,阻液機構包括有遮蓋罩、密閉罩、安裝罩、定位座、定位架、第二彈簧、齒輪、齒盤和觸發桿,筒體內底部中間固接有遮蓋罩,驅動軸穿過遮蓋罩中部,遮蓋罩上部沿周向開有三個出料口,遮蓋罩外側沿周向轉動式的套裝有用于對有機溶液廢水進行控制的密閉罩,密閉罩外側下部沿周向固接有定位座,定位座內側開有一字槽,筒體外底部后側固接有安裝罩,安裝罩后側下部滑動式的穿接有用于帶動定位座擺動的定位架,定位架上部前端與定位座的一字槽滑動連接,定位架內后側面下部與安裝罩外后側面下部之間左右對稱連接有第二彈簧,筒體底部后側與安裝罩內底部之間轉動式的連接有齒盤,齒盤頂部偏心位置固接有用于帶動定位架向后移動的觸發桿,驅動軸下部沿周向固定套裝有用于帶動齒盤轉動的齒輪,齒輪與齒盤嚙合。

進一步的說明,還包括有用于對有機溶液廢水與催化劑進行曝氣處理的混液機構,混液機構包括有單桿活塞筒、波浪環、第三彈簧、磁桿、磁塊、定位皮帶組件、噴氣管、密閉柱和導氣管,攪拌架左右兩側都上下對稱嵌入式的固接有噴氣管,四個噴氣管內側都轉動式的連接有用于對空氣排出進行控制的密閉柱,右側兩根密閉柱前側之間與左側兩根密閉柱后側之間都連接有定位皮帶組件,定位皮帶組件的平皮帶上固接有磁塊,磁塊與攪拌架內側滑動連接,攪拌架內部上側前后對稱固接有單桿活塞筒,前后兩側單桿活塞筒底部都連通有兩根導氣管,四根導氣管尾端分別與四個噴氣管固定連接并連通,前后兩側單桿活塞筒的活塞桿上部都固定套裝有用于帶動磁塊移動的磁桿,兩根磁桿分別滑動式的貫穿兩塊磁塊,前后兩側單桿活塞筒的活塞桿上部都與攪拌架頂部之間連接有第三彈簧,筒體內頂部中間沿周向固接有用于帶動單桿活塞筒的活塞桿向下移動的波浪環,波浪環與單桿活塞筒的活塞桿接觸。

進一步的說明,還包括有固定架和刷板,密閉罩外側下部沿周向固接有固定架,固定架外側沿周向固接有用于將過濾罩上附著的金屬清除的三塊刷板,刷板與過濾罩內側接觸。

進一步的說明,還包括有導料板,筒體內前側面上部固接有用于對催化劑進行導向的導料板,導料板為傾斜設置。

進一步的說明,還包括有觀察窗,筒體前后兩側上部都固定穿接有觀察窗。

本發明其顯著進步在于:

1、將催化劑與有機溶液廢水通過進料管排入筒體內,再啟動伺服電機轉動,使攪拌架轉動對有機溶液廢水與催化劑進行攪拌混合,催化劑置換出重金屬,過濾罩將重金屬過濾,同時,攪拌架還通過定位板帶動刮壁板轉動,刮壁板轉動將附著在筒體內壁的重金屬刮除,清除的重金屬被過濾罩過濾,從而保證重金屬完全被過濾回收。

2、在阻液機構的作用下,可使得有機溶液廢水與催化劑充分混合后間歇穿過過濾罩,可防止有機溶液廢水還未被充分?jǐn)嚢杌旌虾缶痛┻^過濾罩排出,從而保證有機溶液廢水能夠被充分置換出重金屬后排出。

3、在混液機構的作用下,每當攪拌架轉動時,混液機構運作能夠?qū)τ袡C(jī)溶液廢水與催化劑進行吹動完成曝氣處理,可使得有機溶液廢水與催化劑充分混合置換出重金屬,從而提高重金屬的置換效率。

發明人:劉甫先;葉遠飛;朱玉玲
