公布日：2023.10.31

申請日：2023.09.04

分類號：B01D33/04(2006.01)I;B01D33/64(2006.01)I;B01D33/54(2006.01)I;B01D33/72(2006.01)I;B01D33/50(2006.01)I;C02F11/123(2019.01)I;C02F11/14(2019.01)I

摘要

本發明屬于污泥處理技術領域，且公開了一種污泥污水處理用帶式壓濾機，包括豎板，所述豎板的內部設置有第一傳動機構和第二傳動機構，所述第一傳動機構包括有第一過濾布，所述第二傳動機構包括有第二過濾布，所述豎板的內部固定安裝有位于第二過濾布的上下兩側的豎塊。本發明通過設置豎塊、密封輪、轉塊和活動塊，利用排出后的氣體和污泥小顆粒帶動轉塊和活動塊轉動，通過活動塊對第二過濾布進行敲擊產生振動，與傳統裝置相比，通過利用高壓氣體對第二過濾布的沖洗以及活動塊對第二過濾布的敲擊產生振動的雙重作用下對第二過濾布內部的污泥顆粒進行清除，實現連續清潔作業，提高清潔效果。

權利要求書

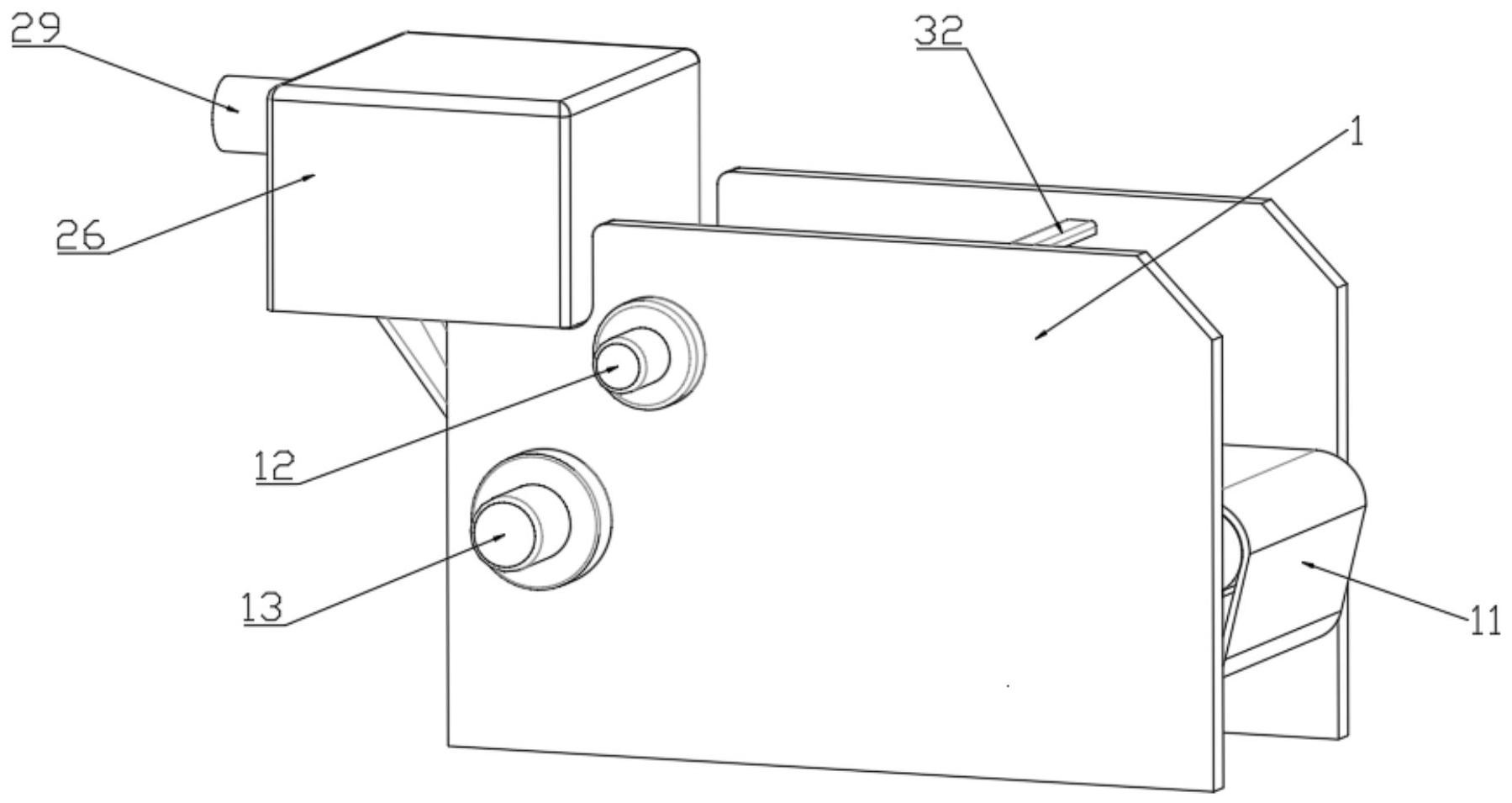

1.一種污泥污水處理用帶式壓濾機，包括豎板(1)，其特征在于：所述豎板(1)的內部設置有第一傳動機構和第二傳動機構，所述第一傳動機構包括有第一過濾布(5)，所述第二傳動機構包括有第二過濾布(11)，所述豎板(1)的內部固定安裝有位于第二過濾布(11)的上下兩側的豎塊(14)，所述豎塊(14)的頂部固定安裝有進氣管(15)，所述豎塊(14)的內部轉動安裝有位于第二過濾布(11)上下表面的密封輪(16)，所述豎塊(14)的底端固定安裝有底塊(17)，所述豎板(1)的內部固定安裝有位于第二過濾布(11)底面的振動室(18)，所述底塊(17)的左端貫穿振動室(18)且固定安裝有第一通氣管(24)，所述振動室(18)的內部轉動安裝有橫軸(20)，所述橫軸(20)的外表面固定安裝有轉塊(21)，所述轉塊(21)的內部活動安裝有活動塊(22)和彈簧(23)，所述底塊(17)的底端固定安裝有收集室(19)。

2.根據權利要求1所述的一種污泥污水處理用帶式壓濾機，其特征在于：所述第一通氣管(24)的后端貫穿豎板(1)且固定安裝有第二通氣管(25)，所述豎板(1)的左端固定安裝有進泥室(26)，所述進泥室(26)的左端固定連接有進料管(29)，所述進泥室(26)的內部固定安裝有固定桿(27)，所述固定桿(27)與第二通氣管(25)連通，所述固定桿(27)的外表面開設有排氣孔(28)，所述進泥室(26)的底端固定安裝有排料管(30)。

3.根據權利要求2所述的一種污泥污水處理用帶式壓濾機，其特征在于：所述排料管(30)的底端固定安裝有分流塊(31)，所述分流塊(31)均勻位于排料管(30)的出口處，且所述分流塊(31)的兩側呈八字形分布。

4.根據權利要求1所述的一種污泥污水處理用帶式壓濾機，其特征在于：所述豎板(1)的內部固定安裝有水管(32)，所述水管(32)的底端固定安裝有若干個噴嘴(33)，若干個所述噴嘴(33)均勻分布。

5.根據權利要求1所述的一種污泥污水處理用帶式壓濾機，其特征在于：所述第一傳動機構還包括有轉動安裝于豎板(1)內部的第一滾輪(2)、第二滾輪(3)和第一擠壓滾輪(4)，所述第一滾輪(2)、第二滾輪(3)和第一擠壓滾輪(4)之間通過第一過濾布(5)傳動連接，所述豎板(1)的正面固定安裝有第一電機(12)，所述第一電機(12)的輸出軸與第一滾輪(2)固定連接。

6.根據權利要求1所述的一種污泥污水處理用帶式壓濾機，其特征在于：所述第二傳動機構還包括有轉動安裝于豎板(1)內部的第三滾輪(6)、第四滾輪(7)、第五滾輪(8)和第二擠壓滾輪(10)，所述第三滾輪(6)、第四滾輪(7)、第五滾輪(8)和第二擠壓滾輪(10)通過第二過濾布(11)傳動連接，所述豎板(1)的正面固定安裝有第二電機(13)，所述第二電機(13)的輸出軸與第三滾輪(6)固定連接。

7.根據權利要求1所述的一種污泥污水處理用帶式壓濾機，其特征在于：所述活動塊(22)的端部為弧形，所述活動塊(22)的端部均勻開設有凹槽(34)。

8.根據權利要求1所述的一種污泥污水處理用帶式壓濾機，其特征在于：所述第二過濾布(11)與第一過濾布(5)之間的間隙由中間向兩側逐漸變大，且所述第一過濾布(5)與第二過濾布(11)的運動速度保持同步。

9.根據權利要求1所述的一種污泥污水處理用帶式壓濾機，其特征在于：所述轉塊(21)的內部彈性連接有彈簧(23)，所述彈簧(23)的兩端分別與活動塊(22)底端與轉塊(21)內腔底部固定連接。

10.根據權利要求1所述的一種污泥污水處理用帶式壓濾機，其特征在于：所述密封輪(16)的外表面光滑，所述密封輪(16)的外表面與豎塊(14)和第二過濾布(11)的接觸面緊密接觸。

發明內容

本發明的目的在于提供一種污泥污水處理用帶式壓濾機，以解決上述背景技術中提出的問題。

為了實現上述目的，本發明提供如下技術方案：一種污泥污水處理用帶式壓濾機，包括豎板，所述豎板的內部設置有第一傳動機構和第二傳動機構，所述第一傳動機構包括有第一過濾布，所述第二傳動機構包括有第二過濾布，所述豎板的內部固定安裝有位于第二過濾布的上下兩側的豎塊，所述豎塊的頂部固定安裝有進氣管，所述豎塊的內部轉動安裝有位于第二過濾布上下表面的密封輪，所述豎塊的底端固定安裝有底塊，所述豎板的內部固定安裝有位于第二過濾布底面的振動室，所述底塊的左端貫穿振動室且固定安裝有第一通氣管，所述振動室的內部轉動安裝有橫軸，所述橫軸的外表面固定安裝有轉塊，所述轉塊的內部活動安裝有活動塊和彈簧，所述底塊的底端固定安裝有收集室。

優選地，所述第一通氣管的后端貫穿豎板且固定安裝有第二通氣管，所述豎板的左端固定安裝有進泥室，所述進泥室的左端固定連接有進料管，所述進泥室的內部固定安裝有固定桿，所述固定桿與第二通氣管連通，所述固定桿的外表面開設有排氣孔，所述進泥室的底端固定安裝有排料管。

優選地，所述排料管的底端固定安裝有分流塊，所述分流塊均勻位于排料管的出口處，且所述分流塊的兩側呈八字形分布。

優選地，所述豎板的內部固定安裝有水管，所述水管的底端固定安裝有若干個噴嘴，若干個所述噴嘴均勻分布。

優選地，所述第一傳動機構還包括有轉動安裝于豎板內部的第一滾輪、第二滾輪和第一擠壓滾輪，所述第一滾輪、第二滾輪和第一擠壓滾輪之間通過第一過濾布傳動連接，所述豎板的正面固定安裝有第一電機，所述第一電機的輸出軸與第一滾輪固定連接。

優選地，所述第二傳動機構還包括有轉動安裝于豎板內部的第三滾輪、第四滾輪、第五滾輪和第二擠壓滾輪，所述第三滾輪、第四滾輪、第五滾輪和第二擠壓滾輪通過第二過濾布傳動連接，所述豎板的正面固定安裝有第二電機，所述第二電機的輸出軸與第三滾輪固定連接。

優選地，所述活動塊的端部為弧形，所述活動塊的端部均勻開設有凹槽。

優選地，所述第二過濾布與第一過濾布之間的間隙由中間向兩側逐漸變大，且所述第一過濾布與第二過濾布的運動速度保持同步。

優選地，所述轉塊的內部彈性連接有彈簧，所述彈簧的兩端分別與活動塊底端與轉塊內腔底部固定連接。

優選地，所述密封輪的外表面光滑，所述密封輪的外表面與豎塊和第二過濾布的接觸面緊密接觸。

本發明的有益效果如下：

1、本發明通過設置豎塊、密封輪、轉塊和活動塊，通過進氣管通入的高壓氣體，利用高壓氣體穿過第二過濾布，對第二過濾布內部的污泥小顆粒進行帶出，而后利用排出后的氣體和污泥小顆粒帶動轉塊和活動塊轉動，通過活動塊對第二過濾布進行敲擊產生振動，與傳統裝置相比，通過利用高壓氣體對第二過濾布的沖洗以及活動塊對第二過濾布的敲擊產生振動的雙重作用下對第二過濾布內部的污泥顆粒進行清除，實現連續清潔作業，提高清潔效果。

2、本發明通過設置轉塊和活動塊，通過穿過第二過濾布的氣體對轉塊和活動塊的帶動，使得活動塊在離心力作用下向外運動，通過活動塊對第二過濾布接觸和撞擊，使其產生振動，與傳統裝置相比，該裝置的活動塊的端部與第二過濾布底面接觸面較少，且隨著活動塊的運動，逐漸改變活動塊與第二過濾布之間的接觸位置，降低了活動塊與第二過濾布之間接觸的摩擦損耗，且摩擦面損耗均勻，降低活動塊與第二過濾布之間接觸時的動能消耗。

3、本發明通過設置固定桿、排氣孔、排料管和分流塊，通過對第二過濾布進行清潔后排出的高壓氣體排入進泥室的內部，通過氣體進入的量逐漸增多，逐漸加大進泥室內部的氣壓，通過氣壓對進泥室內部的污泥進行擠壓，與傳統裝置相比，該裝置利用清潔后剩余的氣體對進泥室內部的污泥和絮凝劑進行充分?jǐn)嚢�，使得污泥可以進行充分沉淀，同時加快進泥室內部污泥的排放速率，提高工作效率。

（發明人：岳朋）
