公布日：2023.01.17
申請日：2022.09.26
分類號：C02F3/28(2006.01)I;C02F3/00(2006.01)I;C02F11/00(2006.01)I
摘要

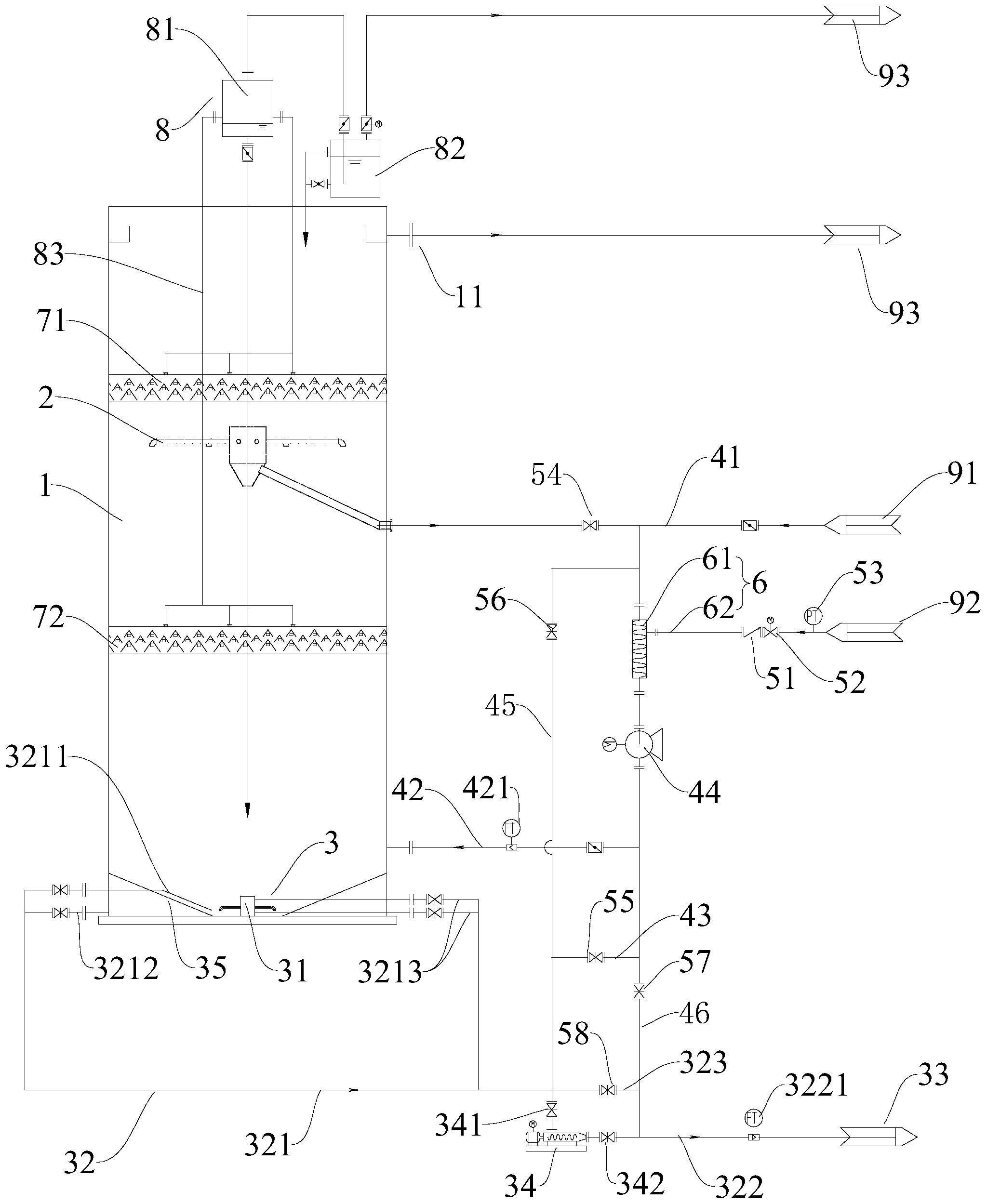

本發明涉及一種厭氧罐反應系統，所述厭氧罐反應系統包括厭氧罐、集水裝置、排泥裝置、循環裝置和控制裝置，集水裝置設于厭氧罐內，排泥裝置包括集泥器、排泥管路和污泥池，集泥器設于厭氧罐內，排泥管路的第一端與厭氧罐的底部連通，排泥管路的第二端與污泥池連通，循環裝置包括第一管、第二管、第三管和循環泵，第一管的第一端與集水裝置和廢水源連通，第一管的第二端與循環泵的進口連通，第二管的第一端與循環泵的出口連通，第二管的第二端與厭氧罐連通，第三管的第一端與循環泵的出口連通，第三管的第二端與排泥管路連通，控制裝置用于控制管路的導通與斷開。本發明的厭氧罐反應系統的排泥效果較好，運行方式靈活，系統穩定性較高。
權利要求書
1.一種厭氧罐反應系統，其特征在于，包括：厭氧罐；集水裝置，所述集水裝置設于所述厭氧罐內；排泥裝置，所述排泥裝置包括集泥器、排泥管路和污泥池，所述集泥器設于所述厭氧罐內且位于所述厭氧罐的底部，所述排泥管路的第一端與所述厭氧罐的底部連通，所述排泥管路的第二端與所述污泥池連通；循環裝置，所述循環裝置包括第一管、第二管、第三管和循環泵，所述第一管的第一端與所述集水裝置和廢水源中的至少一者連通，所述第一管的第二端與所述循環泵的進口連通，所述第二管的第一端與所述循環泵的出口連通，所述第二管的第二端與所述厭氧罐連通，所述第三管的第一端與所述循環泵的出口連通，所述第三管的第二端與所述排泥管路連通；控制裝置，所述控制裝置用于控制所述排泥管路、所述第一管、所述第二管和所述第三管的導通與斷開。
2.根據權利要求1所述的厭氧罐反應系統，其特征在于，所述排泥裝置還包括排泥泵，所述排泥管路包括第四管和第五管，所述第四管的第一端與所厭氧罐的底部連通，所述第四管的第二端與所述排泥泵的進口連通，所述第五管的第一端與所述排泥泵的出口連通，所述第五管的第二端與所述污泥池連通，所述第三管的第二端與所述第四管連通。
3.根據權利要求2所述的厭氧罐反應系統，其特征在于，所述循環裝置還包括第六管和第七管，所述第六管的第一端與所述第一管連通，所述第六管的第二端與所述第四管連通，所述第七管的第一端與所述排泥泵的出口連通，所述第七管的第二端與所述第五管連通，所述控制裝置用于控制所述第六管和所述第七管的導通和斷開。
4.根據權利要求2所述的厭氧罐反應系統，其特征在于，所述排泥管路還包括第八管，所述第八管的第一端與所述第四管連通，所述第八管的第二端與所述第五管連通，所述控制裝置用于控制所述第八管的導通和斷開。
5.根據權利要求2所述的厭氧罐反應系統，其特征在于，所述排泥裝置還包括排泥斗，所述排泥斗設于所述厭氧罐的底部，所述集泥器位于所述排泥斗的上方，所述第四管的第二端具有第一支路、第二支路、第三支路，所述第一支路伸入至所述排泥斗內，所述第二支路伸入至所述排泥斗的底壁與所述厭氧罐的底壁之間，所述第三支路與所述集泥器連通。
6.根據權利要求5所述的厭氧罐反應系統，其特征在于，所述第三支路至少為兩個且沿所述厭氧罐的上下方向間隔布置。
7.根據權利要求1所述的厭氧罐反應系統，其特征在于，還包括蒸汽加熱裝置，所述蒸汽加熱裝置包括蒸汽混合器和蒸汽管路，所述蒸汽混合器的第一端與所述第一管的第二端連通，所述蒸汽混合器的第二端與所述循環泵的進口連通，所述蒸汽混合器的第三端與所述蒸汽管路的第一端連通，所述蒸汽管路的第二端用于與蒸汽源連通，所述控制裝置用于控制所述蒸汽管路的導通與斷開。
8.根據權利要求7所述的厭氧罐反應系統，其特征在于，所述控制裝置包括止回閥、電動閥和壓力變送器，所述止回閥、所述電動閥和所述壓力變送器均設于所述蒸汽管路，所述止回閥用于使所述蒸汽管路內的蒸汽僅可朝向所述蒸汽混合器的方向移動，所述壓力變送器用于檢測所述蒸汽管路內的壓力，在所述蒸汽管路內的壓力超出或低于設定值時，所述電動閥關閉以使所述蒸汽管路斷開。
9.根據權利要求1-8中任一項所述的厭氧罐反應系統，其特征在于，還包括第一三相分離器和第二三相分離器，所述第一三相分離器和所述第二三相分離器沿上下方向布置在所述厭氧管內，所述集水裝置設于所述第一三相分離器和所述第二三相分離器之間。
10.根據權利要求1所述的厭氧罐反應系統，其特征在于，還包括氣液分離裝置，所述氣液分離裝置包括氣液分離罐、水封罐、提升管和出氣管，所述提升管的第一端與所述第一三相分離器和/或所述第二三相分離器接觸，所述提升管的第二端與所述氣液分離罐連通，所述氣液分離罐通過所述水封罐與所述出氣管連通。
發明內容
本發明旨在至少在一定程度上解決相關技術中的技術問題之一。
為此，本發明的實施例提出一種排泥效果較好，運行方式靈活，系統穩定性較高的厭氧罐反應系統。
本發明的實施例的厭氧罐反應系統包括：厭氧罐；集水裝置，所述集水裝置設于所述厭氧罐內；排泥裝置，所述排泥裝置包括集泥器、排泥管路和污泥池，所述集泥器設于所述厭氧罐內且位于所述厭氧罐的底部，所述排泥管路的第一端與所述厭氧罐的底部連通，所述排泥管路的第二端與所述污泥池連通；循環裝置，所述循環裝置包括第一管、第二管、第三管和循環泵，所述第一管的第一端與所述集水裝置和廢水源中的至少一者連通，所述第一管的第二端與所述循環泵的進口連通，所述第二管的第一端與所述循環泵的出口連通，所述第二管的第二端與所述厭氧罐連通，所述第三管的第一端與所述循環泵的出口連通，所述第三管的第二端與所述排泥管路連通；控制裝置，所述控制裝置用于控制所述排泥管路、所述第一管、所述第二管和所述第三管的導通與斷開。
根據本發明的實施例的厭氧罐反應系統，在厭氧罐反應系統正常運行時，循環泵啟動，控制裝置控制第一管和第二管導通，從而可以使得集水裝置內收集的水和/或廢水源中的廢水進入至循環泵內，循環泵將水通過第三管輸送至厭氧罐內，以供厭氧罐內進行生化反應。另一方面，集泥器內的污泥可以通過排泥管路輸送至污泥池內，從而可以維持厭氧罐內的污泥濃度穩定。
當厭氧罐內的排泥管路堵塞時或者排泥受阻時，可以通過控制裝置控制第一管和第三管導通，以使集水裝置內收集的水和/或廢水源中的廢水通過排泥管路通入?yún)捬豕薜牡撞�，從而�?duì)排泥管路和厭氧罐的底部進行反沖洗，以避免厭氧罐開蓋檢修的問題，使得厭氧罐反應系統的排泥更加順暢，并且還可以對厭氧罐反應系統內的循環水進行充分利用。因此，本發明的實施例的厭氧罐反應系統具有排泥效果較好，運行方式靈活，系統的穩定性較高等優點。
在一些實施例中，所述排泥裝置還包括排泥泵，所述排泥管路包括第四管和第五管，所述第四管的第一端與所厭氧罐的底部連通，所述第四管的第二端與所述排泥泵的進口連通，所述第五管的第一端與所述排泥泵的出口連通，所述第五管的第二端與所述污泥池連通，所述第三管的第二端與所述第四管連通。
在一些實施例中，所述循環裝置還包括第六管和第七管，所述第六管的第一端與所述第一管連通，所述第六管的第二端與所述第四管連通，所述第七管的第一端與所述排泥泵的出口連通，所述第七管的第二端與所述第五管連通，所述控制裝置用于控制所述第六管和所述第七管的導通和斷開。
在一些實施例中，所述排泥管路還包括第八管，所述第八管的第一端與所述第四管連通，所述第八管的第二端與所述第五管連通，所述控制裝置用于控制所述第八管的導通和斷開。
在一些實施例中，所述排泥裝置還包括排泥斗，所述排泥斗設于所述厭氧罐的底部，所述集泥器位于所述排泥斗的上方，所述第四管的第二端具有第一支路、第二支路、第三支路，所述第一支路伸入至所述排泥斗內，所述第二支路伸入至所述排泥斗的底壁與所述厭氧罐的底壁之間，所述第三支路與所述集泥器連通。
在一些實施例中，所述第三支路至少為兩個且沿所述厭氧罐的上下方向間隔布置。
在一些實施例中，所述厭氧罐反應系統還包括蒸汽加熱裝置，所述蒸汽加熱裝置包括蒸汽混合器和蒸汽管路，所述蒸汽混合器的第一端與所述第一管的第二端連通，所述蒸汽混合器的第二端與所述循環泵的進口連通，所述蒸汽混合器的第三端與所述蒸汽管路的第一端連通，所述蒸汽管路的第二端用于與蒸汽源連通，所述控制裝置用于控制所述蒸汽管路的導通與斷開。
在一些實施例中，所述控制裝置包括止回閥、電動閥和壓力變送器，所述止回閥、所述電動閥和所述壓力變送器均設于所述蒸汽管路，所述止回閥用于使所述蒸汽管路內的蒸汽僅可朝向所述蒸汽混合器的方向移動，所述壓力變送器用于檢測所述蒸汽管路內的壓力，在所述蒸汽管路內的壓力超出或低于設定值時，所述電動閥關閉以使所述蒸汽管路斷開。
在一些實施例中，所述厭氧罐反應系統還包括第一三相分離器和第二三相分離器，所述第一三相分離器和所述第二三相分離器沿上下方向布置在所述厭氧管內，所述集水裝置設于所述第一三相分離器和所述第二三相分離器之間。
在一些實施例中，所述厭氧罐反應系統還包括氣液分離裝置，所述氣液分離裝置包括氣液分離罐、水封罐、提升管和出氣管，所述提升管的第一端與所述第一三相分離器和/或所述第二三相分離器接觸，所述提升管的第二端與所述氣液分離罐連通，所述氣液分離罐通過所述水封罐與所述出氣管連通。
（發明人：楊恒;趙金;劉少非;田麗森）
