公布日：2023.10.27
申請日：2022.04.12
分類號：B01D29/03(2006.01)I;C02F1/30(2023.01)I;B01D29/64(2006.01)I;C02F101/30(2006.01)N
摘要
本發明提供一種有機污水處理方法，涉及污水處理技術領域，該有機污水處理方法包括箱體和安裝在箱體內的發光裝置，所述箱體內安裝有過濾板，所述過濾板上方設置有刮刀，所述箱體內安裝有用于使刮刀沿過濾板長度方向運動的運動裝置，所述刮刀上安裝有當刮刀向左邊運動時使刮刀的底部貼緊過濾板的限位組件，所述限位組件使刮刀向右邊運動時刮刀的底部與過濾板之間存在間隙，所述過濾板的底部設置有旋轉輥；排渣板隨著刮刀一起運動，從而使雜質刮出第一排渣口，在刮刀運動的過程中旋轉輥一起運動，從而使插塊插入過濾板過濾孔中，從而疏通過濾孔，且能避免在刮除雜質的過程中使雜質擠壓進過濾孔中，這樣設置方便對過濾板進行清理。
權利要求書
1.一種有機污水處理方法，其特征在于，包括以下步驟：步驟一：將污水倒入箱體(1)內，污水經過過濾板(2)初步過濾；步驟二：當過濾板(2)上積累的雜質過多時，啟動運動裝置把雜質刮下，再通過第一排渣口排出；步驟三：開啟發光裝置(33)，配合光催化劑板(13)對初步過濾的污水進行處理；步驟四：當雜質聚集附著在光催化劑板(13)上時，使安裝框(15)運動，利用夾板(14)刮下雜質；步驟五：將刮下的雜質通過過濾槽(30)聚集起來，再通過第二排渣口排出；步驟六：將處理好的污水排出。

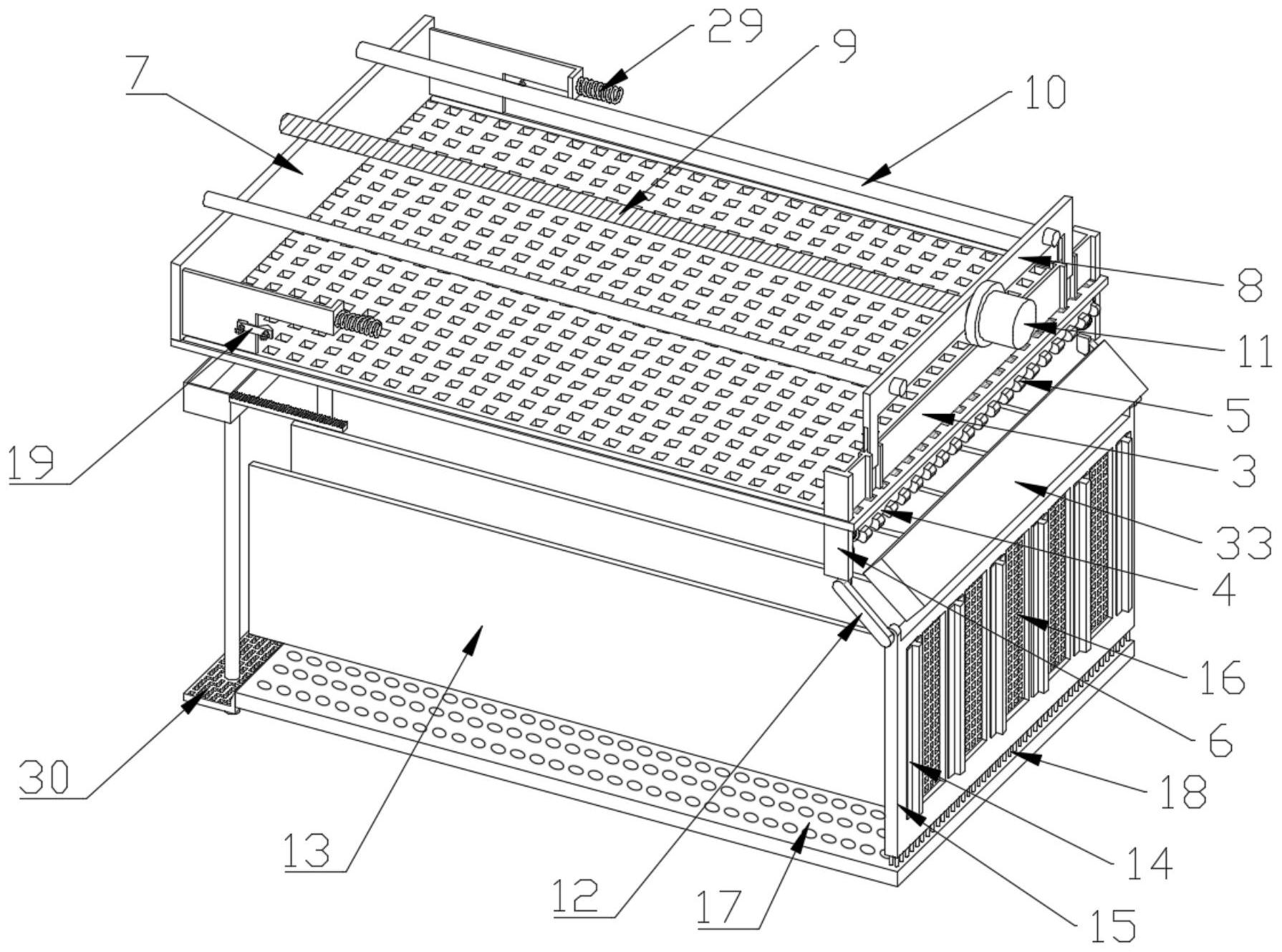

2.一種有機污水處理方法，其特征在于，所述有機污水處理方法采用一種有機污水處理設備，該有機污水處理設備包括箱體(1)和安裝在箱體(1)內的發光裝置(33)，所述箱體(1)內安裝有過濾板(2)，所述過濾板(2)上方設置有刮刀(3)，所述箱體(1)內安裝有用于使刮刀(3)沿過濾板(2)長度方向運動的運動裝置，所述刮刀(3)上安裝有當刮刀(3)向左邊運動時使刮刀(3)的底部貼緊過濾板(2)的限位組件，所述限位組件使刮刀(3)向右邊運動時刮刀(3)的底部與過濾板(2)之間存在間隙，所述過濾板(2)的底部設置有旋轉輥(4)，所述旋轉輥(4)上設置有可插入過濾板(2)過濾孔的插塊(5)，所述刮刀(3)上固定連接有連接板(6)，所述連接板(6)與旋轉輥(4)轉動連接，所述箱體(1)的一側開設有第一排渣口，所述第一排渣口內滑動連接有排渣板(7)，所述箱體(1)與排渣板(7)之間安裝有用于使排渣板(7)固定在箱體(1)上的固定組件，所述排渣板(7)與箱體(1)之間安裝有復位組件，當刮刀(3)靠近排渣板(7)時使固定組件松開排渣板(7)，所述復位組件是拉伸彈簧(29)。
3.根據權利要求1所述的有機污水處理方法，其特征在于，所述運動裝置包括與刮刀(3)滑動連接的運動板(8)，所述箱體(1)內轉動連接有絲杠(9)和導向桿(10)，所述絲杠(9)與運動板(8)嚙合，所述導向桿(10)與運動板(8)滑動連接，所述箱體(1)的一側固定安裝有電機(11)，所述電機(11)的輸出端與絲杠(9)固定連接。
4.根據權利要求2所述的有機污水處理方法，其特征在于，所述限位組件包括與連接板(6)鉸接的連桿(12)，所述過濾板(2)下方設置有多個平行的光催化劑板(13)，所述光催化劑板(13)的兩側均設置有與光催化劑板(13)接觸的夾板(14)，所述連桿(12)的另一端鉸接有與箱體(1)滑動連接的安裝框(15)，所述安裝框(15)與夾板(14)之間通過第一彈性復位件(31)連接。
5.根據權利要求3所述的有機污水處理方法，其特征在于，所述安裝框(15)上設置有篩網(16)，所述夾板(14)的兩側均設置有與安裝框(15)滑動連接的包邊。
6.根據權利要求3所述的有機污水處理方法，其特征在于，所述箱體(1)的底部安裝有曝氣板(17)，所述安裝框(15)的底部設置有與曝氣板(17)相接觸的刷毛(18)。
7.根據權利要求1所述的有機污水處理方法，其特征在于，所述曝氣板(17)的一端設置有可升降的過濾槽(30)，所述過濾槽(30)靠近曝氣板(17)的一邊設置有刮板(34)，所述箱體(1)底部安裝有用于控制過濾槽(30)升降的升降裝置，所述過濾板(2)的下方設置有第二排渣口和排渣框(24)，所述排渣框(24)與箱體(1)滑動連接，所述排渣框(24)與箱體(1)之間連接有第二彈性復位件(25)，所述排渣框(24)上安裝有用于使排渣框(24)運動出第二排渣口的運動組件。
8.根據權利要求1所述的有機污水處理方法，其特征在于，所述升降裝置包括固定安裝在箱體(1)底部的馬達(21)，所述馬達(21)的輸出端固定安裝有螺桿(22)，所述螺桿(22)上嚙合有與過濾槽(30)固定連接的螺紋套，所述箱體(1)內固定連接有與過濾槽(30)滑動連接的導桿(23)。
9.根據權利要求6所述的有機污水處理方法，其特征在于，所述運動組件包括與排渣框(24)固定連接的齒條(26)，所述旋轉輥(4)通過單向軸承(32)同軸安裝有第一齒輪(27)，所述第一齒輪(27)上嚙合有第二齒輪(28)，所述第二齒輪(28)通過轉軸轉動安裝在連接板(6)上。
10.根據權利要求1-8任一項所述的有機污水處理方法，其特征在于，所述固定組件包括滑動連接在箱體(1)壁上的卡塊(19)，所述卡塊(19)的一端設置有直角梯形凸塊，所述卡塊(19)的另一端設置有可與連接板(6)相抵的等腰梯形凸塊，所述卡塊(19)與箱體(1)之間連接有第三彈性復位件(20)，所述排渣板(7)的側板上開設有可使直角梯形凸塊插入的卡孔。
發明內容
本發明的目的在于提供一種有機污水處理方法，旨在解決現有技術中的光催化設備中濾網上的雜質不方便進行清理，導致過濾效果不好的問題。
為實現上述目的，本發明采用如下技術方案：一種有機污水處理方法，包括以下步驟：
步驟一：將污水倒入箱體內，污水經過過濾板初步過濾；
步驟二：當過濾板上積累的雜質過多時，啟動運動裝置把雜質刮下，再通過第一排渣口排出；
步驟三：開啟發光裝置，配合光催化劑板對初步過濾的污水進行處理；
步驟四：當雜質聚集附著在光催化劑板上時，使安裝框運動，利用夾板刮下雜質；
步驟五：將刮下的雜質通過過濾槽聚集起來，再通過第二排渣口排出；
步驟六：將處理好的污水排出。
本發明的進一步的技術方案為，所述有機污水處理方法采用一種有機污水處理設備，該有機污水處理設備包括箱體和安裝在箱體內的發光裝置，所述箱體內安裝有過濾板，所述過濾板上方設置有刮刀，所述箱體內安裝有用于使刮刀沿過濾板長度方向運動的運動裝置，所述刮刀上安裝有當刮刀向左邊運動時使刮刀的底部貼緊過濾板的限位組件，所述限位組件使刮刀向右邊運動時刮刀的底部與過濾板之間存在間隙，所述過濾板的底部設置有旋轉輥，所述旋轉輥上設置有可插入過濾板過濾孔的插塊，所述刮刀上固定連接有連接板，所述連接板與旋轉輥轉動連接，所述箱體的一側開設有第一排渣口，所述第一排渣口內滑動連接有排渣板，所述箱體與排渣板之間安裝有用于使排渣板固定在箱體上的固定組件，所述排渣板與箱體之間安裝有復位組件，當刮刀靠近排渣板時使固定組件松開排渣板，所述復位組件是拉伸彈簧。
為了使得本發明具有使刮刀沿過濾板長度方向運動的功能，本發明的進一步的技術方案為，所述運動裝置包括與刮刀滑動連接的運動板，所述箱體內轉動連接有絲杠和導向桿，所述絲杠與運動板嚙合，所述導向桿與運動板滑動連接，所述箱體的一側固定安裝有電機，所述電機的輸出端與絲杠固定連接。
為了使得本發明具有根據刮刀運動方向不同使其貼著或遠離過濾板，同時刮下光催化劑板上附著雜質的作用，本發明的進一步的技術方案為，所述限位組件包括與連接板鉸接的連桿，所述過濾板下方設置有多個平行的光催化劑板，所述光催化劑板的兩側均設置有與光催化劑板接觸的夾板，所述連桿的另一端鉸接有與箱體滑動連接的安裝框，所述安裝框與夾板之間通過第一彈性復位件連接。
為了使得本發明具有時雜質聚集到一側的作用，本發明的進一步的技術方案為，所述安裝框上設置有篩網，所述夾板的兩側均設置有與安裝框滑動連接的包邊。
為了使得本發明具有清理曝氣板上雜質的功能，本發明的進一步的技術方案為，所述箱體的底部安裝有曝氣板，所述安裝框的底部設置有與曝氣板相接觸的刷毛。
為了使得本發明具有方便把雜質清理出去的作用，本發明的進一步的技術方案為，所述曝氣板的一端設置有可升降的過濾槽，所述過濾槽靠近曝氣板的一邊設置有刮板，所述箱體底部安裝有用于控制過濾槽升降的升降裝置，所述過濾板的下方設置有第二排渣口和排渣框，所述排渣框與箱體滑動連接，所述排渣框與箱體之間連接有第二彈性復位件，所述排渣框上安裝有用于使排渣框運動出第二排渣口的運動組件。
為了使得本發明具有控制過濾槽升降的作用，本發明的進一步的技術方案為，所述升降裝置包括固定安裝在箱體底部的馬達，所述馬達的輸出端固定安裝有螺桿，所述螺桿上嚙合有與過濾槽固定連接的螺紋套，所述箱體內固定連接有與過濾槽滑動連接的導桿。
為了使得本發明具有在連接板回去的過程中使排渣框運動出第二排渣口的作用，本發明的進一步的技術方案為，所述運動組件包括與排渣框固定連接的齒條，所述旋轉輥通過單向軸承同軸安裝有第一齒輪，所述第一齒輪上嚙合有第二齒輪，所述第二齒輪通過轉軸轉動安裝在連接板上。
為了使得本發明具有使排渣板固定在箱體上的作用，本發明的進一步的技術方案為，所述固定組件包括滑動連接在箱體壁上的卡塊，所述卡塊的一端設置有直角梯形凸塊，所述卡塊的另一端設置有可與連接板相抵的等腰梯形凸塊，所述卡塊與箱體之間連接有第三彈性復位件，所述排渣板的側板上開設有可使直角梯形凸塊插入的卡孔。
本發明的進一步的技術方案為，所述復位組件是拉伸彈簧。
本發明的有益效果是：
1、本發明使用時，當過濾板上聚集的雜質過多時，啟動運動裝置使刮刀貼著過濾板運動，從而使過濾板上的雜質刮到一邊，當刮刀靠近排渣板時使固定組件松開排渣板，從而排出雜質，當刮刀復位時，限位組件使刮刀與過濾板之間存在間隙，避免把雜質刮到另一邊導致不方便清理，從而使排渣板隨著刮刀一起運動，從而使雜質刮出第一排渣口，在刮刀運動的過程中旋轉輥一起運動，從而使插塊插入過濾板過濾孔中，從而疏通過濾孔，且能避免在刮除雜質的過程中使雜質擠壓進過濾孔中，這樣設置方便對過濾板進行清理。
2、本發明使用時，在刮刀運動的過程中，安裝框移動使夾板貼著光催化劑板運動，從而把光催化劑板兩側面上附著的雜質刮下，避免影響催化效果，同時對曝氣板進行清理，避免影響曝氣效果。
3、本發明使用時，當安裝框移動到另一端后，啟動馬達使螺桿旋轉，從而使過濾槽上升，從而使雜質聚集在過濾槽內，當過濾槽與排渣框相接觸后，啟動運動裝置使安裝框復位，從而使旋轉輥反向旋轉，通過單向軸承帶著第一齒輪旋轉，從而使第二齒輪旋轉，從而使齒條帶著排渣框運動，從而把過濾槽上的雜質出第二排渣口，從而進一步過濾排出聚集成團的雜質。
（發明人：梁相歡;馮宇飛;馬林;李雅婷;趙春艷;蔡詩慧;于繪娟;徐志華）
