公布日：2023.10.27
申請日：2023.06.28
分類號：C02F3/30(2023.01)I;C02F3/12(2023.01)I;C02F101/16(2006.01)N
摘要
本發明屬于水處理技術領域的環流MBR多級AO污水處理裝置，包括池體，所述配水井連接有第一缺氧區、第一好氧區、第二缺氧區、第二好氧區、第三缺氧區、第三好氧區、第四缺氧區，本發明污水經化多級生化處理后經膜過濾達標排放，多級生化處理反應器相比單純A2/O+MBR反應器去除總氮效率更高，同時通過曝氣上升流自環流節約能耗，環形池體水流高速循環流動，增加了水流對膜表面的沖刷能力，降低了膜污染，同時可減少膜沖刷曝氣量，節約膜運行能耗，好氧池采用微孔曝氣器；MBR池采用穿孔管曝氣，曝氣的作用一是給微生物供氧，二是保持泥水均勻混合，三是沖刷膜組器表面保證膜不被污染，四是通過曝氣提供動力使得污水在反應器中通過高低擋板組合形成環流。
權利要求書

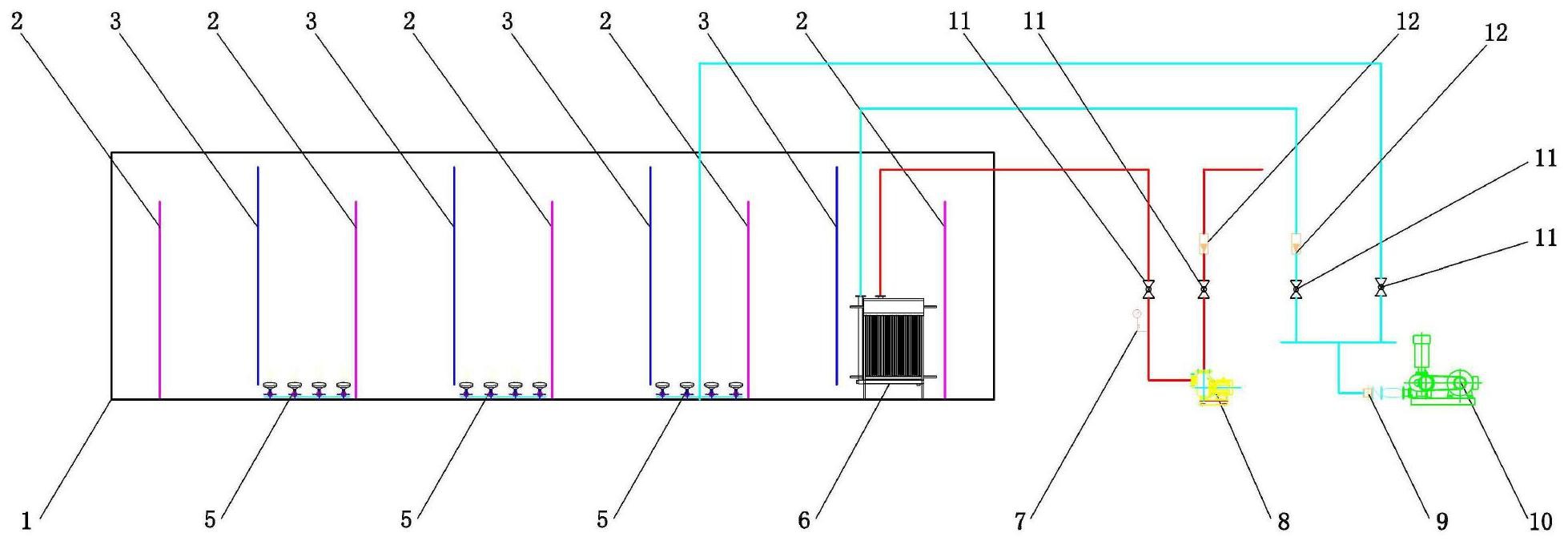

1.環流MBR多級AO污水處理裝置，包括池體、配水井(4)、第一缺氧區(13)、第一好氧區(14)、第二缺氧區(15)、第二好氧區(16)、第三缺氧區(17)、第三好氧區(18)、第四缺氧區(19)、MBR池(20)、外擋板、高擋板(3)、低擋板(2)，其特征在于：所述配水井(4)連接有第一缺氧區(13)、第一好氧區(14)、第二缺氧區(15)、第二好氧區(16)、第三缺氧區(17)、第三好氧區(18)、第四缺氧區(19)，所述第一缺氧區(13)污水通過高擋板(3)底部孔隙進入第一好氧區(14)，所述第一好氧區(14)污水在曝氣上升流作用下溢流經過低擋板(2)上部進入第二缺氧區(15)，所述第二缺氧區(15)再通過高擋板高擋板(3)下部孔隙自流進入第二好氧區(16)，所述污水依次經過第三缺氧區(17)、第三好氧區(18)、第四缺氧區(19)和MBR池(20)，所述MBR池(20)通過曝氣上升回流到第第一缺氧區(13)。
2.如權利要求1所述的環流MBR多級AO污水處理裝置，其特征在于：所述第一好氧區(14)和第二好氧區(16)都安裝盤式微孔曝氣器，MBR池安裝膜組器，膜組器自帶穿孔曝氣管。
3.如權利要求1所述的環流MBR多級AO污水處理裝置，其特征在于：所述污水進入池體后，經不同種類微生物的作用，依次完成缺氧反硝化、好氧生化，最終通過膜產水泵獲得清澈出水。
4.如權利要求1所述的環流MBR多級AO污水處理裝置，其特征在于：所述第一缺氧區(13)、第一好氧區(14)、第二缺氧區(15)、第二好氧區(16)、第三缺氧區(17)、第三好氧區(18)、第四缺氧區(19)和MBR池(20)內均設有高低擋板。
5.如權利要求1所述的環流MBR多級AO污水處理裝置，其特征在于：所述環流MBR采用圓形池體，污水在圓形池體通過高低擋板形成環流循環，循環系統形成多級AO組合。
6.根據權利要求1-5任意一項所述的環流MBR多級AO污水處理裝置的污水處理方法，其特征在于，包括以下步驟：S1、將待處理的污水經進水泵提升進入配水井(4)，通過閥門調節污水進人第一缺氧區(13)、第二缺氧區(15)、第三缺氧區(17)和第四缺氧區(19)的污水流量，MBR池(20)污泥通過低擋板(2)自流進入第一缺氧區(14)，依次流經第一好氧區(14)、第二缺氧區(15)、第二好氧區(16)、第三缺氧區(17)、第三好氧區(18)、第四缺氧區(19)、MBR池(20)再回到第一缺氧區(13)形成閉路循環；S2、在好氧區中開啟曝氣充氧裝置，該池中的污泥混合液通過曝氣上升流自流到下一級缺氧區，第四缺氧區(19)自流進入MBR池(20)；S3、在膜池一部分混合液經過環流返回到第一缺氧區，另一部分混合液通過膜組件過濾由膜產水泵(8)抽吸獲得干凈出水。
發明內容
本發明要解決的技術問題在于克服現有技術的不足，提供一種可以克服上述問題或者至少部分地解決上述問題的環流MBR多級AO污水處理裝置。
為解決上述技術問題，本發明采用技術方案的基本構思是：環流MBR多級AO污水處理裝置，包括池體、配水井、第一缺氧區、第一好氧區、第二缺氧區、第二好氧區、第三缺氧區、第三好氧區、第四缺氧區、MBR池、外擋板、高擋板、低擋板，所述配水井連接有第一缺氧區、第一好氧區、第二缺氧區、第二好氧區、第三缺氧區、第三好氧區、第四缺氧區，所述第一缺氧區污水通過高擋板底部孔隙進入第一好氧區，所述第一好氧區污水在曝氣上升流作用下溢流經過低擋板上部進入第二缺氧區，所述第二缺氧區再通過高擋板高擋板下部孔隙自流進入第二好氧區，所述污水依次經過第三缺氧區、第三好氧區、第四缺氧區和MBR池，所述MBR池通過曝氣上升回流到第第一缺氧區。
優選的，所述第一好氧區和第二好氧區都安裝盤式微孔曝氣器，MBR池安裝膜組器，膜組器自帶穿孔曝氣管。
優選的，所述污水進入池體后，經不同種類微生物的作用，依次完成缺氧反硝化、好氧生化，最終通過膜產水泵獲得清澈出水。
優選的，所述第一缺氧區、第一好氧區、第二缺氧區、第二好氧區、第三缺氧區、第三好氧區、第四缺氧區和MBR池內均設有高低擋板。
優選的，所述環流MBR采用圓形池體，污水在圓形池體通過高低擋板形成環流循環，循環系統形成多級AO組合。
優選的，環流MBR多級AO污水處理裝置的污水處理方法，包括以下步驟：
S、將待處理的污水經進水泵提升進入配水井，通過閥門調節污水進人第一缺氧區、第二缺氧區、第三缺氧區和第四缺氧區的污水流量，MBR池污泥通過低擋板自流進入第一缺氧區，依次流經第一好氧區、第二缺氧區、第二好氧區、第三缺氧區、第三好氧區、第四缺氧區、MBR池再回到第一缺氧區形成閉路循環；
S、在好氧區中開啟曝氣充氧裝置，該池中的污泥混合液通過曝氣上升流自流到下一級缺氧區，第四缺氧區自流進入MBR池；
S、在膜池一部分混合液經過環流返回到第一缺氧區，另一部分混合液通過膜組件過濾由膜產水泵抽吸獲得干凈出水。
與現有技術相比，本發明的有益效果如下：
本發明污水經化多級生化處理后經膜過濾達標排放，多級生化處理反應器相比單純A2/O+MBR反應器去除總氮效率更高，同時通過曝氣上升流自環流節約能耗，環形池體水流高速循環流動，增加了水流對膜表面的沖刷能力，降低了膜污染，同時可減少膜沖刷曝氣量，節約膜運行能耗，好氧池采用微孔曝氣器；MBR池采用穿孔管曝氣，曝氣的作用一是給微生物供氧，二是保持泥水均勻混合，三是沖刷膜組器表面保證膜不被污染，四是通過曝氣提供動力使得污水在反應器中通過高低擋板組合形成環流。
（發明人：王福軍;諸大宇;鄭斐）
