公布日：2023.12.19
申請日：2023.11.02
分類號：C02F1/66(2023.01)I;B01D53/78(2006.01)I;B01D53/96(2006.01)I;B01D53/40(2006.01)I;C02F101/20(2006.01)N
摘要

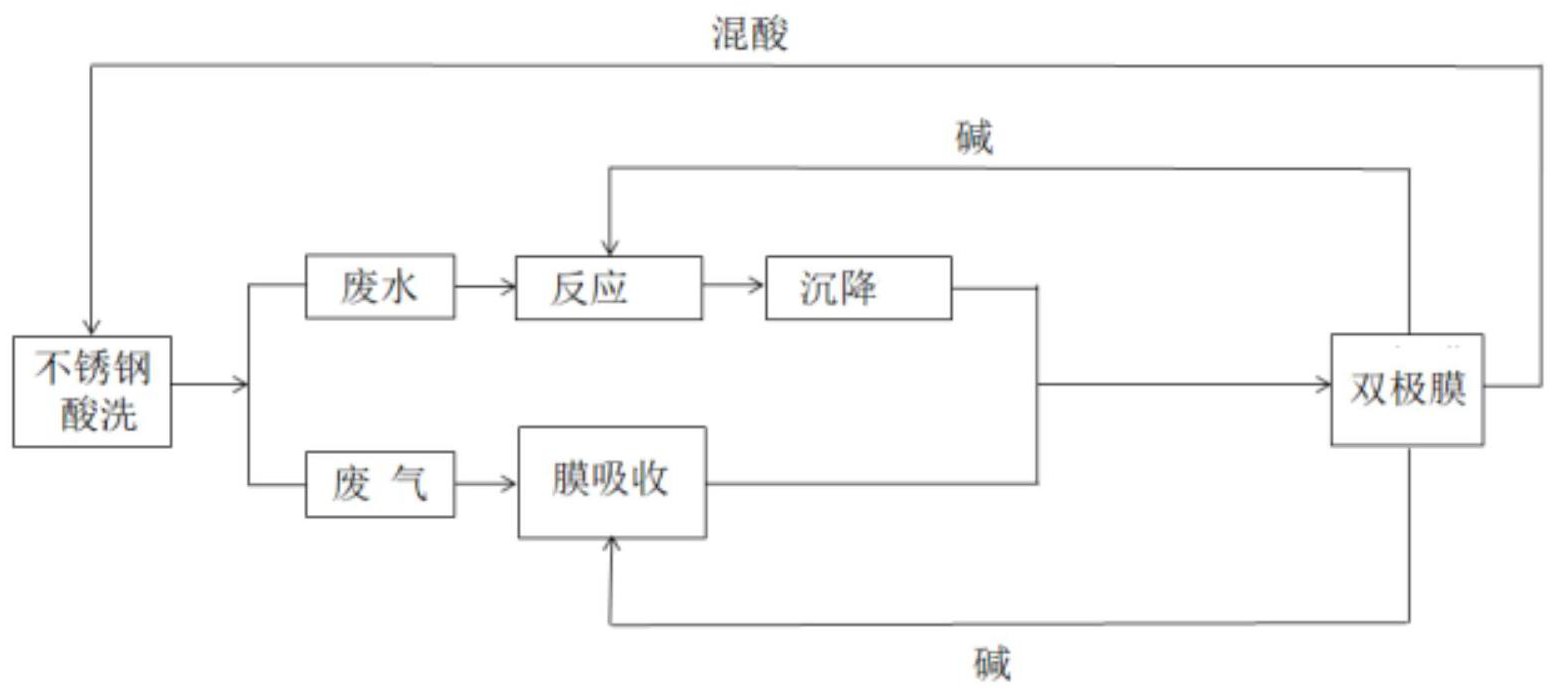

本發明公開了一種不銹鋼酸洗廢水和廢氣同步資源化的處理方法及設備，所述處理方法包括以下步驟：步驟1，廢水預處理，得到第一可溶性鹽溶液；步驟2，廢氣預處理，得到第二可溶性鹽溶液；步驟3，將第一可溶性鹽溶液和第二可溶性鹽溶液混合得到高鹽廢水，所述高鹽溶液通入雙極膜系統進行處理，制備得到回收堿溶液和回收酸溶液，所述回收堿溶液于步驟1和步驟2循環使用，所述回收酸溶液用于前端的不銹鋼酸洗過程。本發明的處理方法可以同時處理不銹鋼清洗過程中廢水和廢氣，生成的堿可用于廢水和廢氣的預處理及雙極膜的極液，混酸可用于前期的不銹鋼預處理過程，實現廢水和廢氣同時資源化處理。
權利要求書
1.一種不銹鋼酸洗廢水和廢氣同步資源化的處理方法，其特征在于，包括以下步驟：步驟1，廢水預處理：使用堿溶液去除廢水中的重金屬離子，得到第一可溶性鹽溶液；步驟2，廢氣預處理：采用膜吸收的方式，吸收處理待處理廢氣，得到第二可溶性鹽溶液；步驟3，將第一可溶性鹽溶液和第二可溶性鹽溶液混合得到高鹽廢水，所述高鹽溶液通入雙極膜系統進行處理，制備得到回收堿溶液和回收酸溶液，所述回收堿溶液于步驟1和步驟2循環使用，所述回收酸溶液用于前端的不銹鋼酸洗過程。
2.如權利要求1所述的處理方法，其特征在于，所述重金屬離子通過以下方法去除：廢水通過與堿進行中和，同時通過機械混合進行充分反應，并調節pH＞7后過濾沉淀得到所述第一可溶性鹽溶液。
3.如權利要求1所述的處理方法，其特征在于，所述步驟2中廢氣通過引風集氣收集，廢氣捕集率不低于95％。
4.如權利要求1所述的處理方法，其特征在于，所述步驟2中膜吸收通過以下方法進行：將壓力為0-150kPa的待處理廢氣和壓力為0-150kPa的吸收液按照氣液流量比為5:1～500:1進行膜吸收處理。
5.如權利要求1所述的處理方法，其特征在于，所述膜吸收的吸收液為NaOH，所述吸收液的流量為0.5-5m3/h。
6.如權利要求1所述的處理方法，其特征在于，所述雙極膜系統的電流密度為200-900A/m2，所述高鹽廢水的鹽濃度為10-15wt％。
7.如權利要求1所述的處理方法，其特征在于，所述雙極膜系統的極液的溶質為NaOH、NaSO4或NaCl，優選為NaOH，所述雙極膜系統的極液的濃度為2-4wt％。
8.如權利要求1所述的處理方法，其特征在于，所述雙極膜系統的初始酸池中的酸液和初始堿池中的堿液的濃度均為0-0.1mol/L，所述回收堿溶液中氫氧根的濃度為1.2-2.0mol/L，所述回收酸溶液中氫離子的濃度為1.0-1.5mol/L。
9.一種用于如權利要求1-8任意一項所述的處理方法的設備，其特征在于，包括廢水處理單元、膜吸收單元和雙極膜單元，所述廢水處理單元包括通過管路連接的反應池和沉降池以及污泥濃縮池，所述沉降池和膜吸收單元的出液管道一起連接至所述雙極膜裝置的進液口，所述雙極膜裝置的堿出液口分別連接至反應池和膜吸收單元，所述沉降池的沉淀進入所述污泥濃縮池處理。
10.如權利要求9所述的設備，其特征在于，所述膜吸收單元包括膜吸收裝置、吸收液儲罐和循環泵，所述吸收液儲罐的出液口連接至所述循環泵的進液口，所述循環泵的出液口連接至所述膜吸收裝置的堿液進液口，所述膜吸收裝置的出液口連接至所述吸收液儲罐的循環液進液口，所述雙極膜單元的堿池的出液口連接至所述吸收液儲罐的堿進液口；所述雙極膜單元包括雙極膜裝置、鹽循環模塊、堿循環模塊、酸循環模塊和極液循環模塊；所述鹽循環模塊包括依次通過管路連接的中間水池、鹽循環泵、鹽熱交換器和鹽過濾器，所述鹽過濾器的出液口連接至所述雙極膜裝置的鹽進液口，所述雙極膜裝置的鹽出液口連接至所述中間水池的進液口，所述沉降池的出液口和循環液儲罐的出液口分別連接至所述中間水池的進液口；所述堿循環模塊包括依次通過管路連接的堿池、堿循環泵、堿熱交換器和堿過濾器，所述堿過濾器的出液口連接至所述雙極膜裝置的堿進液口，所述雙極膜裝置的堿出液口連接至所述堿池的進液口，所述堿池的出液口分別連接至所述吸收液儲罐的堿進液口和反應池的堿進液口；所述酸循環模塊包括依次通過管路連接的酸池、酸循環泵、酸熱交換器和酸過濾器，所述酸過濾器的出液口連接至所述雙極膜裝置的酸進液口，所述雙極膜裝置的酸出液口連接至所述酸池的進液口；所述極液循環模塊依次通過管路連接的極液池、極液循環泵、極液熱交換器和極液過濾器，所述極液過濾器的出液口連接至所述雙極膜裝置的極液進液口，所述雙極膜裝置的極液出液口連接至所述極液池的進液口。
發明內容
本發明的目的是針對現有技術中不銹鋼酸洗過程中廢氣未得到有效處理，而提供一種不銹鋼酸洗廢水和廢氣同步資源化的處理方法。
本發明的另一目的，提供一種基于所述處理方法的工藝設備。
為實現本發明的目的所采用的技術方案是：
一種不銹鋼酸洗廢水和廢氣同步資源化的處理方法，包括以下步驟：
步驟1，廢水預處理：使用堿溶液去除廢水中的重金屬離子，得到第一可溶性鹽溶液；
步驟2，廢氣預處理：采用膜吸收的方式，吸收處理待處理廢氣，得到第二可溶性鹽溶液；
步驟3，將第一可溶性鹽溶液和第二可溶性鹽溶液混合得到高鹽廢水，所述高鹽溶液通入雙極膜系統進行處理，制備得到回收堿溶液和回收酸溶液，所述回收堿溶液于步驟1和步驟2循環使用，所述回收酸溶液用于前端的不銹鋼酸洗過程。
在上述技術方案中，所述重金屬離子通過以下方法去除：
廢水通過與堿進行中和，同時通過機械混合進行充分反應，并調節pH＞7后過濾沉淀得到所述第一可溶性鹽溶液。
在上述技術方案中，所述步驟2中廢氣通過引風集氣收集，廢氣捕集率不低于95％。
在上述技術方案中，所述步驟2中膜吸收通過以下方法進行：將壓力為0-150kPa的待處理廢氣和壓力為0-150kPa的吸收液按照氣液流量比為5:1～500:1進行膜吸收處理。
在上述技術方案中，所述膜吸收的吸收液為NaOH，所述吸收液的流量為0.5-5m3/h。
在上述技術方案中，所述雙極膜系統的電流密度為200-900A/m2，所述高鹽廢水的鹽濃度為10-15wt％。
在上述技術方案中，所述雙極膜系統的極液的溶質為NaOH、NaSO4或NaCl，優選為NaOH，所述雙極膜系統的極液的濃度為2-4wt％。
在上述技術方案中，所述雙極膜系統的初始酸池中的酸液和初始堿池中的堿液的濃度均為0-0.1mol/L，所述回收堿溶液中氫氧根的濃度為1.2-2.0mol/L，所述回收酸溶液中氫離子的濃度為1.0-1.5mol/L。
本發明的另一方面，提供一種用于所述的處理方法的設備，包括廢水處理單元、膜吸收單元和雙極膜單元，所述廢水處理單元包括通過管路連接的反應池和沉降池以及污泥濃縮池，所述沉降池和膜吸收單元的出液管道一起連接至所述雙極膜裝置的進液口，所述雙極膜裝置的堿出液口分別連接至反應池和膜吸收單元，所述沉降池的沉淀進入所述污泥濃縮池處理。
在上述技術方案中，所述膜吸收單元包括膜吸收裝置、吸收液儲罐和循環泵，所述吸收液儲罐的出液口連接至所述循環泵的進液口，所述循環泵的出液口連接至所述膜吸收裝置的堿液進液口，所述膜吸收裝置的出液口連接至所述吸收液儲罐的循環液進液口，所述雙極膜單元的堿池的出液口連接至所述吸收液儲罐的堿進液口；
所述雙極膜單元包括雙極膜裝置、鹽循環模塊、堿循環模塊、酸循環模塊和極液循環模塊；
所述鹽循環模塊包括依次通過管路連接的中間水池、鹽循環泵、鹽熱交換器和鹽過濾器，所述鹽過濾器的出液口連接至所述雙極膜裝置的鹽進液口，所述雙極膜裝置的鹽出液口連接至所述中間水池的進液口，所述沉降池的出液口和循環液儲罐的出液口分別連接至所述中間水池的進液口；
所述堿循環模塊包括依次通過管路連接的堿池、堿循環泵、堿熱交換器和堿過濾器，所述堿過濾器的出液口連接至所述雙極膜裝置的堿進液口，所述雙極膜裝置的堿出液口連接至所述堿池的進液口，所述堿池的出液口分別連接至所述吸收液儲罐的堿進液口和反應池的堿進液口；
所述酸循環模塊包括依次通過管路連接的酸池、酸循環泵、酸熱交換器和酸過濾器，所述酸過濾器的出液口連接至所述雙極膜裝置的酸進液口，所述雙極膜裝置的酸出液口連接至所述酸池的進液口；
所述極液循環模塊依次通過管路連接的極液池、極液循環泵、極液熱交換器和極液過濾器，所述極液過濾器的出液口連接至所述雙極膜裝置的極液進液口，所述雙極膜裝置的極液出液口連接至所述極液池的進液口。
與現有技術相比，本發明的有益效果是：
1.本發明的處理方法可以同時處理不銹鋼清洗過程中廢水和廢氣，生成的堿可用于廢水和廢氣的預處理及雙極膜的極液，混酸可用于前期的不銹鋼預處理過程，實現廢水和廢氣同時資源化處理。
2.本發明的處理裝置可以達到廢氣處理量100t/a，廢水處理量500m3/d可以滿足現有不銹鋼清洗工藝使用。
（發明人：徐守疆;侯東艷;趙平易;李國才;張世凱;李浩;劉國昌;范樂）
