公布日：2023.10.27
申請日：2023.03.03
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N
摘要
本發明公開了一種低能耗一體化污水處理裝置，包括沉降筒，所述沉降筒的外側固定連接有收集裝置，所述二級處理裝置的頂部固定連接有光伏板，所述二級處理裝置的正面安裝有第二透明板，所述二級處理裝置的右側固定連接有蓄電池，所述二級處理裝置的右側固定連接有抽水泵，所述抽水泵的右側出水口固定連接有出水管，本發明涉及污水處理技術領域；該低能耗一體化污水處理裝置，通過水進入處理池后，經過投放口投放污水處理劑，可以與水結合生成膠體進而吸附水中的細菌與雜質，得到符合排放標準的污水，膠體會通過處理塊沉淀在處理池底部，通過抽水泵將處理好的污水排出，將處理池的頂蓋換成光伏板進行發電進一步降低能耗。
權利要求書

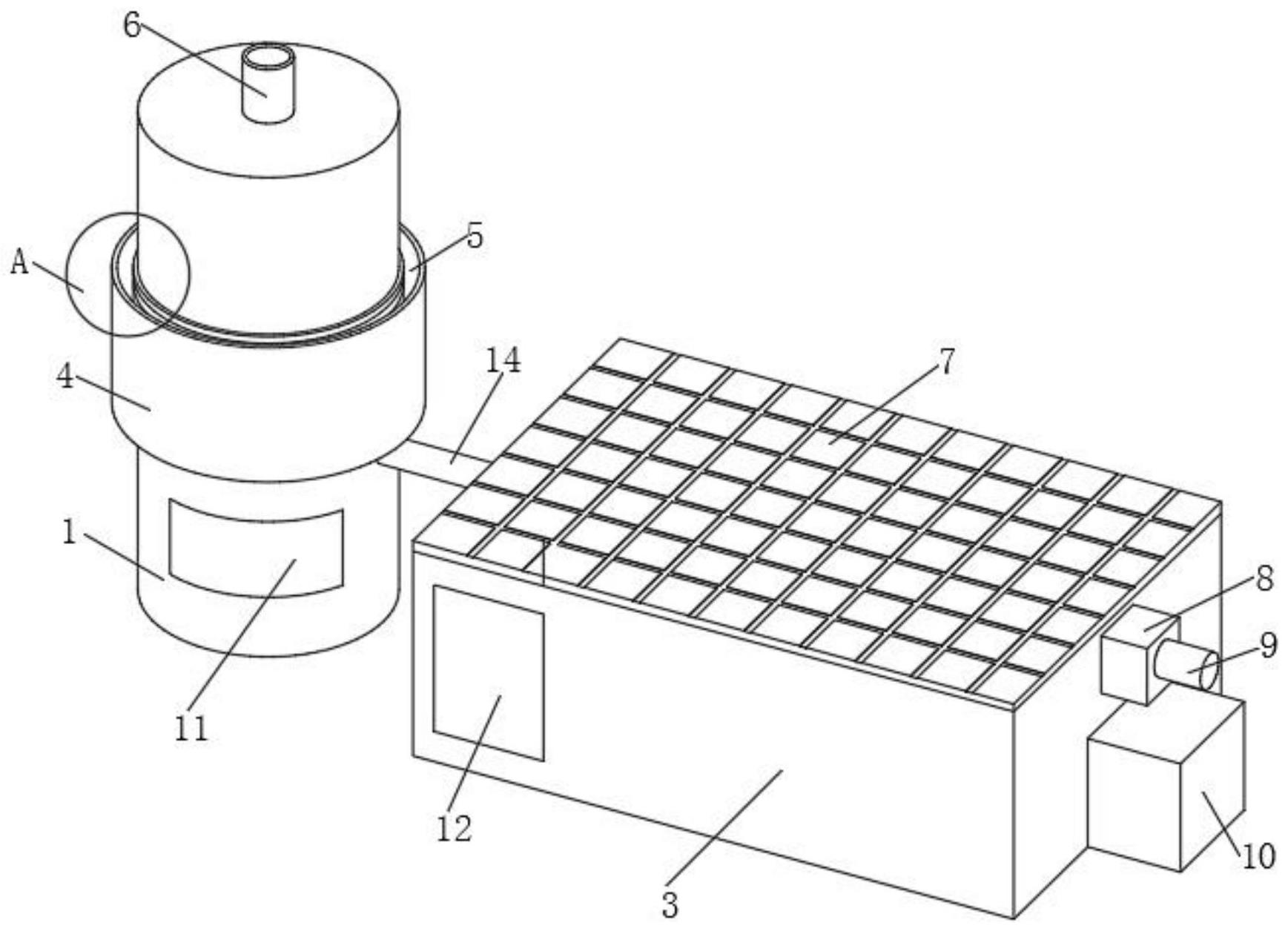

1.一種低能耗一體化污水處理裝置，包括沉降筒(1)，其特征在于：所述沉降筒(1)的外側固定連接有收集裝置(4)，所述收集裝置(4)的內部開設有收集槽(5)，所述沉降筒(1)的頂部固定連接有入水口(6)，所述沉降筒(1)的正面安裝有第一透明板(11)，所述沉降筒(1)的內部安裝有初級處理裝置(2)，所述沉降筒(1)的內部固定連接有支架(16)，所述支架(16)的頂部固定連接有渦輪發電機(15)，所述沉降筒(1)的側邊內部開設有排出槽(13)，所述沉降筒(1)的右側固定連接有中間管(14)，所述中間管(14)的右側固定連接有二級處理裝置(3)，所述二級處理裝置(3)的頂部固定連接有光伏板(7)，所述二級處理裝置(3)的正面安裝有第二透明板(12)，所述二級處理裝置(3)的右側固定連接有蓄電池(10)，所述二級處理裝置(3)的右側固定連接有抽水泵(8)，所述抽水泵(8)的右側出水口固定連接有出水管(9)。
2.根據權利要求1所述的一種低能耗一體化污水處理裝置，其特征在于：所述排出槽(13)為環形槽，貫穿整個沉降筒(1)的側壁，所述排出槽(13)上方的沉降筒(1)通過支撐桿固定連接在收集裝置(4)上。
3.根據權利要求1所述的一種低能耗一體化污水處理裝置，其特征在于：所述沉降筒(1)內底部固定連接有固定桿(22)，所述固定桿(22)的頂部固定連接有沉降板(21)，所述沉降筒(1)的內部固定連接有過濾網(23)。
4.根據權利要求1所述的一種低能耗一體化污水處理裝置，其特征在于：所述支架(16)與渦輪發電機(15)固定連接在過濾網(23)的上方，所述沉降板(21)位于過濾網(23)的下方。
5.根據權利要求4所述的一種低能耗一體化污水處理裝置，其特征在于：所述過濾網(23)為中間高四周低的弧形篩網，所述排出槽(13)的開口處位于過濾網(23)外側邊的上方。
6.根據權利要求1所述的一種低能耗一體化污水處理裝置，其特征在于：所述二級處理裝置(3)包括處理池(31)，所述處理池(31)的內底部固定連接有處理塊(32)，所述處理池(31)的內側壁固定連接有投放口(33)。
7.根據權利要求6所述的一種低能耗一體化污水處理裝置，其特征在于：所述處理塊(32)的右側高于左側，所述投放口(33)固定連接在處理塊(32)最低處的左側上方。
8.根據權利要求1所述的一種低能耗一體化污水處理裝置，其特征在于：所述中間管(14)與處理池(31)的連通處位于處理池(31)側面靠近頂部處，所述中間管(14)與沉降筒(1)的連通處位于沉降板(21)的上方。
發明內容
針對現有技術的不足，本發明提供了一種低能耗一體化污水處理裝置，解決了上述問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種低能耗一體化污水處理裝置，包括沉降筒，所述沉降筒的外側固定連接有收集裝置，所述收集裝置的內部開設有收集槽，所述沉降筒的頂部固定連接有入水口，所述沉降筒的正面安裝有第一透明板，所述沉降筒的內部安裝有初級處理裝置，所述沉降筒的內部固定連接有支架，所述支架的頂部固定連接有渦輪發電機，所述沉降筒的側邊內部開設有排出槽，所述沉降筒的右側固定連接有中間管，所述中間管的右側固定連接有二級處理裝置，所述二級處理裝置的頂部固定連接有光伏板，所述二級處理裝置的正面安裝有第二透明板，所述二級處理裝置的右側固定連接有蓄電池，所述二級處理裝置的右側固定連接有抽水泵，所述抽水泵的右側出水口固定連接有出水管。
優選的，所述排出槽為環形槽，貫穿整個沉降筒的側壁，所述排出槽上方的沉降筒通過支撐桿固定連接在收集裝置上。
優選的，所述沉降筒內底部固定連接有固定桿，所述固定桿的頂部固定連接有沉降板，所述沉降筒的內部固定連接有過濾網。
優選的，所述支架與渦輪發電機固定連接在過濾網的上方，所述沉降板位于過濾網的下方。
優選的，所述過濾網為中間高四周低的弧形篩網，所述排出槽的開口處位于過濾網外側邊的上方。
優選的，所述二級處理裝置包括處理池，所述處理池的內底部固定連接有處理塊，所述處理池的內側壁固定連接有投放口。
優選的，所述處理塊的右側高于左側，所述投放口固定連接在處理塊最低處的左側上方。
優選的，所述中間管與處理池的連通處位于處理池側面靠近頂部處，所述中間管與沉降筒的連通處位于沉降板的上方。
有益效果
本發明提供了一種低能耗一體化污水處理裝置。與現有技術相比具備以下有益效果：
(1)、該低能耗一體化污水處理裝置，通過將污水通過入水口通入沉降筒內部，水流經過渦輪發電機時，會帶動其渦輪進行轉動，從而進行發電，電量儲存在蓄電池的內部，水流經過過濾網時其中顆粒較大的雜質被過濾到過濾網上，然后經過排出槽落入收集槽內部，污水落入下方的沉降板上，污水的高度達到過濾網底部時，停止加水進行沉降。
(2)、該低能耗一體化污水處理裝置，通過水進入處理池后，經過投放口投放污水處理劑，可以與水結合生成膠體進而吸附水中的細菌與雜質，得到符合排放標準的污水，膠體會通過處理塊沉淀在處理池底部，通過抽水泵將處理好的污水排出，將處理池的頂蓋換成光伏板進行發電進一步降低能耗。
（發明人：蔡健明;周碧波;陳亮;郭承元）
