公布日：2023.12.19
申請日：2023.10.31
分類號：B01D36/02(2006.01)I;B01D29/94(2006.01)I;B01D29/64(2006.01)I;B01D29/96(2006.01)I
摘要
本發明公開了一種可分類過濾工業廢水的過濾裝置，包括多塊側板和多個用于過濾雜質，且將不同大小的雜質攔截設置于不同位置的過濾組件，所述過濾組件橫向排列設置于側板之間，側板的頂面上安裝有頂板，頂板正對于過濾組件處均設有將過濾組件內部雜質排出的清渣孔。本發明結構簡單，將過濾網替換為過濾組件，降低了損壞的概率；過濾組件由多塊擋板組成，擋板之間形成過濾通道，過濾通道呈梯形結構設置，能更好的引導液體的通過，增加大型雜質與小型雜質之間的空隙，使得水流能順利的通過雜質，降低了堵塞的概率；擋板與頂板之間可拆卸式連接，方便了進行更換，降低了成本；通過清渣塊能一次性除去過濾通道內部的雜質，方便了清潔。
權利要求書

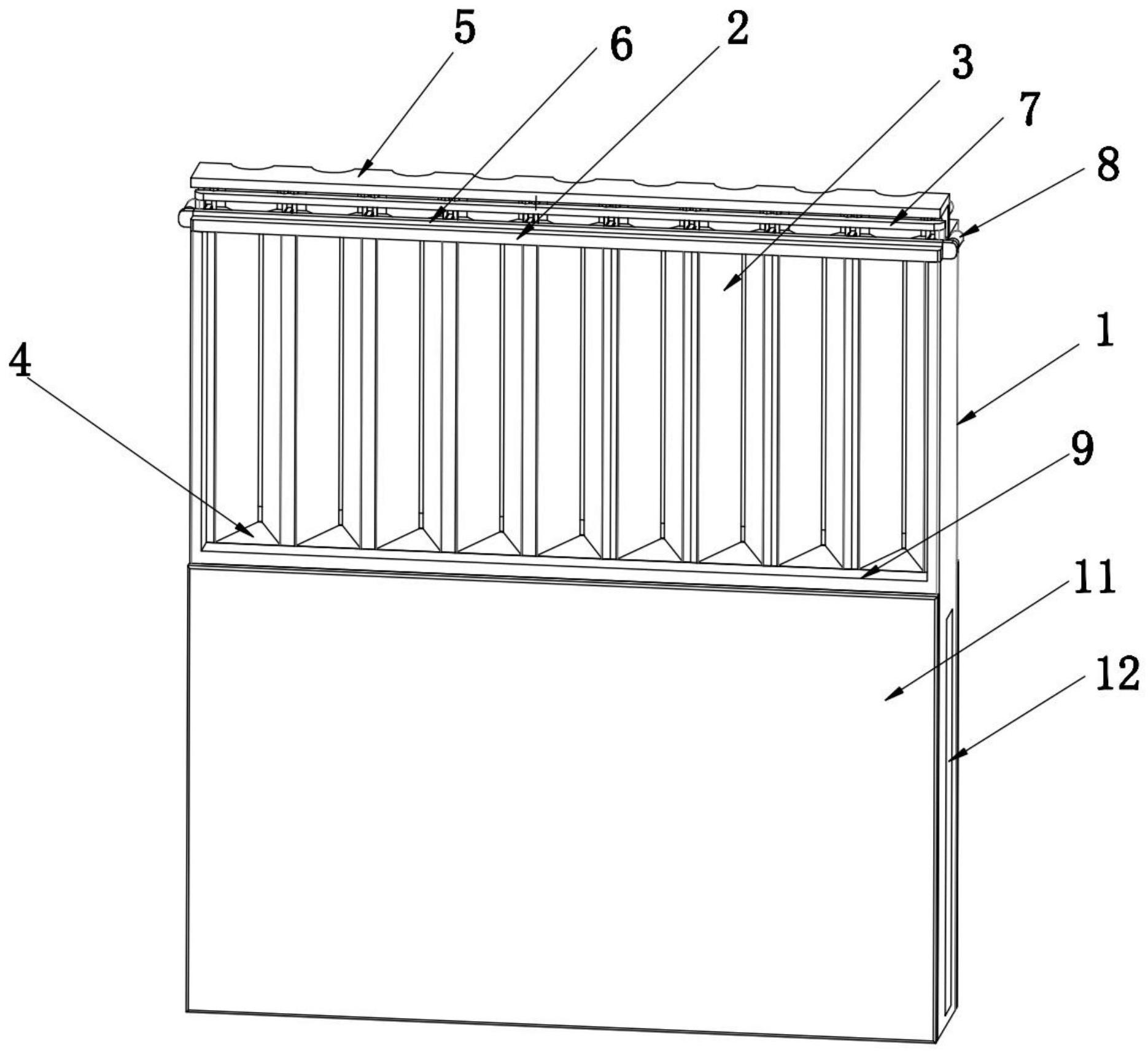

1.一種可分類過濾工業廢水的過濾裝置，其特征在于：包括多塊側板(1)和多個用于過濾雜質，且將不同大小的雜質攔截設置于不同位置的過濾組件(3)，所述過濾組件(3)橫向排列設置于側板(1)之間，側板(1)的頂面上安裝有頂板(2)，頂板(2)正對于過濾組件(3)處均設有將過濾組件(3)內部雜質排出的清渣孔(14)。
2.根據權利要求1所述的可分類過濾工業廢水的過濾裝置，其特征在于：過濾組件(3)均包括清渣塊(4)和兩塊擋板(22)，兩塊擋板(22)之間呈八字型結構分布，擋板(22)之間均形成梯形結構的過濾通道(23)，過濾通道(23)的開口均逐步縮小設置，開口不同寬度的位置用于攔截不同大小的雜質，清渣塊(4)均設置于過濾通道(23)的下方，清潔塊的上端均擠壓形變并插入過濾通道(23)的下端，擋板(22)的頂面與頂板(2)的底面抵觸，擋板(22)的一側面上均傾斜安裝有導流板(13)，側板(1)的前方和后方均安裝有引流板(9)，引流板(9)的頂面與清渣塊(4)的頂面平齊設置。
3.根據權利要求2所述的可分類過濾工業廢水的過濾裝置，其特征在于：擋板(22)的頂面上均安裝有軸桿(16)，頂板(2)的頂面正對于軸桿(16)處均設有軸孔，軸桿(16)上端均穿過軸孔延伸至頂板(2)的上方，并均螺紋連接有螺母(17)，多個螺母(17)的下方設有將軸桿(16)定位的定位板(7)，定位板(7)的頂面與螺母(17)的底面相抵，頂板(2)的中間安裝有隔板(5)，隔板(5)正對于清渣孔(14)處均彎曲設置，隔板(5)的兩端均安裝有第一電動推桿(15)，第一電動推桿(15)的活塞桿均穿過隔板(5)，并安裝于定位板(7)上。
4.根據權利要求3所述的可分類過濾工業廢水的過濾裝置，其特征在于：相鄰的軸桿(16)之間均插入有調節塊(19)，最外側軸桿(16)的一旁也設有調節塊(19)，調節塊(19)的兩側上均安裝有多塊凸齒(21)，軸桿(16)正對于調節塊(19)處的外圈面上均凹陷形成多個與凸齒(21)相匹配的齒槽，多個齒槽均呈環形結構分布，凸齒(21)均與齒槽嚙合連接，多塊調節塊(19)的一端安裝有調節桿(6)，調節桿(6)的兩端均向下彎曲形成固定部，固定部設置于頂板(2)的兩端，固定部的一側均安裝有第二電動推桿(8)，第二電動推桿(8)的殼體安裝于頂板(2)的外側面上。
5.根據權利要求2所述的可分類過濾工業廢水的過濾裝置，其特征在于：清渣塊(4)的內部均安裝有推桿，推桿下端均穿透清潔塊，并統一安裝有推板，側板(1)的兩側均設有安裝口，安裝口中均安裝有電動滑臺(12)，電動滑臺(12)的移動平臺安裝于推板的兩端，側板(1)的前方和后方位于引流板(9)的下方處安裝有蓋板(11)，蓋板(11)和側板(1)之間形成將清渣塊(4)罩住的腔室。
6.根據權利要求2所述的可分類過濾工業廢水的過濾裝置，其特征在于：清渣塊(4)均由橡膠材料制成。
7.根據權利要求2所述的可分類過濾工業廢水的過濾裝置，其特征在于：相鄰的過濾組件(3)之間及最外側過濾組件(3)的一旁均設有密封條(18)，密封條(18)的一側面正對于擋板(22)處均凹陷形成一個密封槽，擋板(22)遠離導流板(13)的一側均插入密封槽中，密封條(18)的內部均安裝有支撐板，支撐板下端均彎曲，并穿過密封條(18)安裝于引流板(9)的端面上，密封條(18)均由橡膠材料制成。
8.根據權利要求1所述的可分類過濾工業廢水的過濾裝置，其特征在于：頂板(2)的四個角上均設有第一螺絲孔，側板(1)的頂面正對于第一螺絲孔處均設有第二螺絲孔，相對的第一螺絲孔和第二螺絲孔中均螺紋連接有固定螺栓。
9.根據權利要求1所述的可分類過濾工業廢水的過濾裝置，其特征在于：側板(1)的底部安裝有底板。
10.根據權利要求2所述的可分類過濾工業廢水的過濾裝置，其特征在于：導流板(13)的底面均擺放設置于引流板(9)的頂面上。
發明內容
本發明所要解決的技術問題是提供一種可分類過濾工業廢水的過濾裝置，將過濾網替換為過濾組件，過濾組件能進行過濾通道的寬度的調節，增加適應性，且能將不同大的固體雜質攔截在過濾通道的不同位置，避免固定雜質全部堆積在一起而造成的完全堵塞，并且無需拆卸，能一次性快速的取出過濾通道內部的雜質，增加了便捷性。
本發明是通過以下技術方案來實現的：一種可分類過濾工業廢水的過濾裝置，包括多塊側板和多個用于過濾雜質，且將不同大小的雜質攔截設置于不同位置的過濾組件，所述過濾組件橫向排列設置于側板之間，側板的頂面上安裝有頂板，頂板正對于過濾組件處均設有將過濾組件內部雜質排出的清渣孔。
作為優選的技術方案，過濾組件均包括清渣塊和兩塊擋板，兩塊擋板之間呈八字型結構分布，擋板之間均形成梯形結構的過濾通道，過濾通道的開口均逐步縮小設置，開口不同寬度的位置用于攔截不同大小的雜質，清渣塊均設置于過濾通道的下方，清潔塊的上端均擠壓形變并插入過濾通道的下端，擋板的頂面與頂板的底面抵觸，擋板的一側面上均傾斜安裝有導流板，側板的前方和后方均安裝有引流板，引流板的頂面與清渣塊的頂面平齊設置。
作為優選的技術方案，擋板的頂面上均安裝有軸桿，頂板的頂面正對于軸桿處均設有軸孔，軸桿上端均穿過軸孔延伸至頂板的上方，并均螺紋連接有螺母，多個螺母的下方設有將軸桿定位的定位板，定位板的頂面與螺母的底面相抵，頂板的中間安裝有隔板，隔板正對于清渣孔處均彎曲設置，隔板的兩端均安裝有第一電動推桿，第一電動推桿的活塞桿均穿過隔板，并安裝于定位板上。
作為優選的技術方案，相鄰的軸桿之間均插入有調節塊，最外側軸桿的一旁也設有調節塊，調節塊的兩側上均安裝有多塊凸齒，軸桿正對于調節塊處的外圈面上均凹陷形成多個與凸齒相匹配的齒槽，多個齒槽均呈環形結構分布，凸齒均與齒槽嚙合連接，多塊調節塊的一端安裝有調節桿，調節桿的兩端均向下彎曲形成固定部，固定部設置于頂板的兩端，固定部的一側均安裝有第二電動推桿，第二電動推桿的殼體安裝于頂板的外側面上。
作為優選的技術方案，清渣塊的內部均安裝有推桿，推桿下端均穿透清潔塊，并統一安裝有推板，側板的兩側均設有安裝口，安裝口中均安裝有電動滑臺，電動滑臺的移動平臺安裝于推板的兩端，側板的前方和后方位于引流板的下方處安裝有蓋板，蓋板和側板之間形成將清渣塊罩住的腔室。
作為優選的技術方案，清渣塊均由橡膠材料制成。
作為優選的技術方案，相鄰的過濾組件之間及最外側過濾組件的一旁均設有密封條，密封條的一側面正對于擋板處均凹陷形成一個密封槽，擋板遠離導流板的一側均插入密封槽中，密封條的內部均安裝有支撐板，支撐板下端均彎曲，并穿過密封條安裝于引流板的端面上，密封條均由橡膠材料制成。
作為優選的技術方案，頂板的四個角上均設有第一螺絲孔，側板的頂面正對于第一螺絲孔處均設有第二螺絲孔，相對的第一螺絲孔和第二螺絲孔中均螺紋連接有固定螺栓。
作為優選的技術方案，側板的底部安裝有底板。
作為優選的技術方案，導流板的底面均擺放設置于引流板的頂面上。
本發明的有益效果是：
1、將過濾網替換為過濾組件，而過濾組件由擋板和清渣塊組成，無需使用到橫線和縱線，大大的降低了損壞的概率，所以在相同的使用情況下，其過濾周期會更長，不僅降低了維護頻率，還節約了更多的時間和資源；
2、過濾組件由多塊擋板組成，擋板之間形成過濾通道，過濾通道呈梯形結構設置，能更好的引導液體的通過，過濾通道的開口均逐步縮小設置，開口不同寬度的位置用于攔截不同大小的雜質，如較寬的位置攔截大型的雜質，而較窄的位置攔截小型的雜質，使大型雜質不會堆積在小型雜質中，進而增加大型雜質與小型雜質之間的空隙，使得水流能順利的通過雜質，降低了堵塞的概率；
3、相比傳統過濾網，梯形結構的過濾通道可以減少流體通過時的阻力，從而降低了壓力損失，減少能源消耗；
4、通過調節塊能向內或者向外打開擋板，使得過濾通道的寬度發生改變，以達到過濾不同雜質的目的，增加了適應性，且擋板在向內轉動后，能擠壓清渣塊而，而在向外打開后，清渣塊能向外回彈，使得清渣塊的截面大小始終與過濾通道的截面大小相匹配，通過向上移動的清渣塊能一次性將過濾通道內部的雜質推出，方便了清潔，無需取出操作，增加了便捷性。
5、且擋板與頂板之間可拆卸式連接，在取下螺母和頂板后，擋板能直接的取出，方便了進行更換，降低了成本。
（發明人：蔣傳江;龔政;廖志紅;鄭明東）
