公布日：2023.12.19
申請日：2023.10.31
分類號：C02F3/30(2023.01)I;C02F7/00(2006.01)I;C02F101/16(2006.01)N
摘要
本發明涉及廢水處理技術領域，具體涉及一種用于低氨氮廢水短程硝化-厭氧氨氧化處理的裝置，以及利用該裝置進行低氨氮廢水短程硝化-厭氧氨氧化處理的方法。該裝置包括反應池以及基于反應池設置的間歇曝氣系統和硫離子緩釋系統，其中，間歇曝氣系統能夠通過預設的間歇曝氣程序來控制溶解氧濃度發生交替變化，從而實現對NOB的抑制；而硫離子緩釋系統通過硫離子緩釋懸浮球釋放硫離子對NOB進行長期抑制，因此，該裝置能夠通過兩種抑制方式的耦合對不同生長特性的NOB進行抑制，避免單一的抑制方式使得某些種類的NOB對環境條件產生適應性而失去抑制效果，從而實現低氨氮廢水短程硝化-厭氧氨氧化的快速啟動和長期穩定運行。
權利要求書

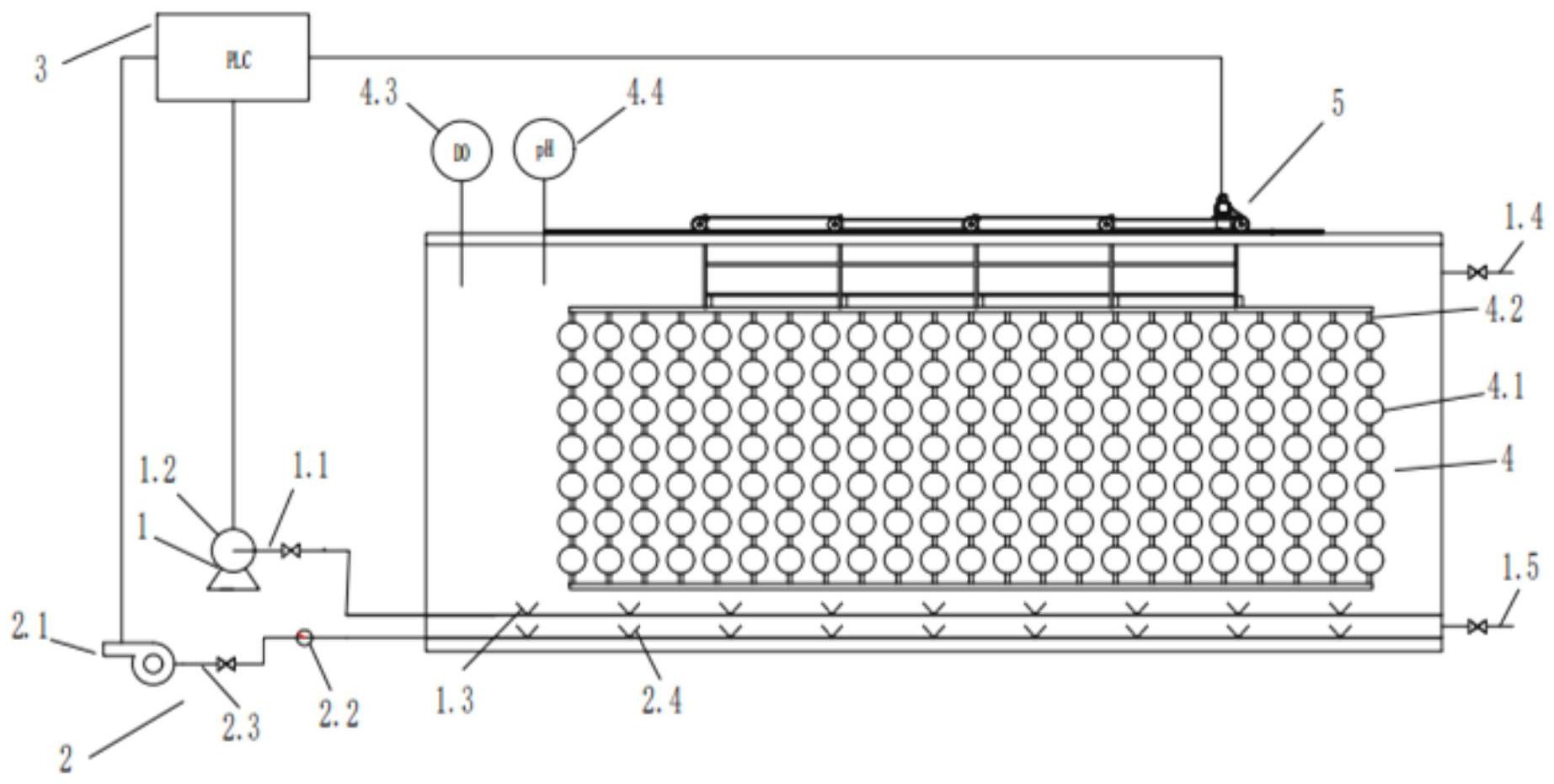

1.一種用于低氨氮廢水短程硝化-厭氧氨氧化處理的裝置，其特征在于，所述裝置包括反應池，以及基于所述反應池設置的間歇曝氣系統和硫離子緩釋系統；其中，所述間歇曝氣系統能夠按照預設曝氣程序向所述反應池內通入空氣，所述預設曝氣程序包括重復執行的“低頻曝氣-停止曝氣-高頻曝氣-停止曝氣”程序；所述硫離子緩釋系統能夠在所述反應池內往復移動并向所述反應池內持續釋放硫離子。
2.根據權利要求1所述的裝置，其特征在于，所述裝置還包括控制器，所述控制器分別與所述間歇曝氣系統和所述硫離子緩釋系統相連；所述控制器能夠指示所述間歇曝氣系統按照所述預設曝氣程序向所述反應池內通入空氣；和/或，所述控制器能夠指示所述硫離子緩釋系統按照預設移動程序在所述反應池內往復移動。
3.根據權利要求2所述的裝置，其特征在于，所述間歇曝氣系統在按照所述預設曝氣程序向所述反應池內通入空氣時，控制低頻曝氣階段的持續時間為15～20min，并且，通過調控曝氣頻率控制低頻曝氣階段所述反應器內的溶解氧含量為0.3～0.5mg/L，并在所述反應器內的溶解氧含量高于0.5mg/L時進入停止曝氣階段；和/或，控制停止曝氣階段的持續時間為10～15min；和/或，控制高頻曝氣階段的持續時間為5～10min，并且，通過調控曝氣頻率控制高頻曝氣階段所述反應器內的溶解氧含量為0.8～1.2mg/L，并在所述反應器內的溶解氧含量高于1.2mg/L時進入停止曝氣階段。
4.根據權利要求2或3所述的裝置，其特征在于，所述間歇曝氣系統包括進氣泵、進氣管、布?xì)庋b置以及流量計；所述進氣泵與所述控制器相連，用于基于所述控制器的指示，按照所述預設曝氣程序向所述反應池內通入空氣；和/或，所述進氣泵、所述進氣管以及所述布?xì)庋b置依次連通，所述流量計設于所述進氣管上，所述布?xì)庋b置設于所述反應池內。
5.根據權利要求2所述的裝置，其特征在于，所述硫離子緩釋系統包括可移動支撐框架、驅動裝置以及至少一個硫離子緩釋懸浮球；其中，所述驅動裝置與所述控制器相連，用于基于所述控制器的指示，驅動所述可移動支撐框架按照所述預設移動程序在所述反應池內往復移動；和/或，至少一個所述硫離子緩釋懸浮球呈串狀掛設于所述可移動支撐框架上并伸入所述反應池中；可選地，所述硫離子緩釋懸浮球在所述反應池中的填充率為40～60％。
6.根據權利要求5所述的裝置，其特征在于，所述硫離子緩釋懸浮球包括多孔空心球以及填充在所述多孔空心球內部的緩釋填料；所述緩釋填料包括硫化物、海綿鐵、發泡劑、粘結劑以及pH緩沖劑。
7.根據權利要求6所述的裝置，其特征在于，所述多孔空心球的直徑為6～8cm，表面孔徑為5～8mm。
8.根據權利要求6或7所述的裝置，其特征在于，以所述緩釋填料的總重量為基準，所述硫化物的重量百分含量為45～55％，所述海綿鐵的重量百分含量為10～15％，所述發泡劑的重量百分含量為10～15％，所述粘結劑的重量百分含量為12～18％，所述pH緩沖劑的重量百分含量為6～10％。
9.根據權利要求6至8中任一項所述的裝置，其特征在于，所述硫化物包括九水硫化鈉、硫化銨、硫化鉀、硫化鈣和硫化鎂中的至少一種；和/或，所述發泡劑包括碳酸鈣、碳酸鎂和碳酸氫銨中的至少一種；和/或，所述粘結劑包括海藻酸鈉和/或聚乙烯醇；優選地，所述粘結劑為海藻酸鈉和聚乙烯醇的組合物；和/或，所述pH緩沖劑包括碳酸鈣和/或碳酸鎂；優選地，所述pH緩沖劑為碳酸鈣和碳酸鎂的組合物。
10.根據權利要求5至9中任一項所述的裝置，其特征在于，所述驅動裝置驅動所述可移動支撐框架按照所述預設移動程序在所述反應池內往復移動，包括：在所述間歇曝氣系統進行所述低頻曝氣的情況下，所述驅動裝置驅動所述可移動支撐框架以5～10m/min的移動速度在所述反應池內往復移動；在所述間歇曝氣系統停止曝氣的情況下，所述驅動裝置驅動所述可移動支撐框架以10～20m/min的移動速度在所述反應池內往復移動；在所述間歇曝氣系統進行所述高頻曝氣的情況下，所述驅動裝置驅動所述可移動支撐框架以5～10m/min的移動速度在所述反應池內往復移動。
11.一種利用權利要求1至10中任一項所述的裝置進行低氨氮廢水短程硝化-厭氧氨氧化處理的方法，其特征在于，所述方法包括如下步驟：(1)處理前準備：將低氨氮廢水接入所述反應池中，并接種二沉池剩余污泥；(2)短程硝化啟動：利用所述間歇曝氣系統按照所述預設曝氣程序向所述反應池中通入空氣，同時使所述硫離子緩釋系統在所述反應池中往復移動并持續釋放硫離子，直至所述反應池出水中的亞硝酸根離子積累率不低于90％，確定短程硝化啟動成功；(3)短程硝化-厭氧氨氧化啟動：在短程硝化運行穩定之后，從所述反應池中排出部分短程硝化污泥，并投加厭氧氨氧化污泥；在所述反應池內的TN去除率達到80％以上的情況下，確定短程硝化-厭氧氨氧化啟動成功；(4)低氨氮廢水處理：在短程硝化-厭氧氨氧化運行穩定之后，向所述反應池中接種硫-鐵自養反硝化污泥；在所述反應池內的TN去除率達到85％以上且所述反應池出水中的硫離子檢出率為0的情況下，開始進行低氨氮廢水處理。
12.根據權利要求11所述的方法，其特征在于，在所述處理前準備步驟中，接種所述二沉池剩余污泥后，所述反應池中的活性污泥的濃度為4～5mg/L。
13.根據權利要求11所述的方法，其特征在于，在所述短程硝化-厭氧氨氧化啟動步驟中，排出所述部分短程硝化污泥，使得反應池中活性污泥濃度為2～3mg/L；并投加所述厭氧氨氧化污泥，以使所述短程硝化污泥與所述厭氧氨氧化污泥的濃度比為1:(1～1.25)。
14.根據權利要求11所述的方法，其特征在于，在所述低氨氮廢水處理步驟中，向所述反應池中接種所述硫-鐵自養反硝化污泥，以使所述硫-鐵自養反硝化污泥的重量為所述反應池中污泥總重量的8～12％。
15.權利要求1至10中任一項所述的裝置在低氨氮廢水短程硝化-厭氧氨氧化處理中的用途。
發明內容
有鑒于此，本發明提供了一種用于低氨氮廢水短程硝化-厭氧氨氧化處理的裝置，以及利用該裝置進行低氨氮廢水短程硝化-厭氧氨氧化處理的方法，以解決相關技術中通過連續低氧曝氣和間歇曝氣策略對NOB進行抑制時存在的抑制效果較差且短程硝化啟動所需時間較長的問題。
第一方面，本發明提供了一種用于低氨氮廢水短程硝化-厭氧氨氧化處理的裝置，所述裝置包括反應池，以及基于所述反應池設置的間歇曝氣系統和硫離子緩釋系統；其中，
所述間歇曝氣系統能夠按照預設曝氣程序向所述反應池內通入空氣，所述預設曝氣程序包括重復執行的“低頻曝氣-停止曝氣-高頻曝氣-停止曝氣”程序；
所述硫離子緩釋系統能夠在所述反應池內往復移動并向所述反應池內持續釋放硫離子。
本發明提供的上述裝置包括反應池以及基于反應池設置的間歇曝氣系統和硫離子緩釋系統，其中，間歇曝氣系統能夠通過預設的間歇曝氣程序來控制溶解氧濃度發生交替變化，從而實現對NOB的抑制；而硫離子緩釋系統通過硫離子緩釋懸浮球釋放硫離子對NOB進行長期抑制，因此，該裝置能夠通過兩種抑制方式的耦合對不同生長特性的NOB進行抑制，避免單一的抑制方式使得某些種類的NOB對環境條件產生適應性而失去抑制效果，從而實現低氨氮廢水短程硝化-厭氧氨氧化的快速啟動和長期穩定運行。
在一種可選的實施方式中，所述裝置還包括控制器，所述控制器分別與所述間歇曝氣系統和所述硫離子緩釋系統相連；
所述控制器能夠指示所述間歇曝氣系統按照所述預設曝氣程序向所述反應池內通入空氣；
和/或，所述控制器能夠指示所述硫離子緩釋系統按照預設移動程序在所述反應池內往復移動。
在一種可選的實施方式中，所述間歇曝氣系統在按照所述預設曝氣程序向所述反應池內通入空氣時，控制低頻曝氣階段的持續時間為15～20min，并且，通過調控曝氣頻率控制低頻曝氣階段所述反應器內的溶解氧含量為0.3～0.5mg/L，并在所述反應器內的溶解氧含量高于0.5mg/L時進入停止曝氣階段；
和/或，控制停止曝氣階段的持續時間為10～15min；
和/或，控制高頻曝氣階段的持續時間為5～10min，并且，通過調控曝氣頻率控制高頻曝氣階段所述反應器內的溶解氧含量為0.8～1.2mg/L，并在所述反應器內的溶解氧含量高于1.2mg/L時進入停止曝氣階段。
在一種可選的實施方式中，所述間歇曝氣系統包括進氣泵、進氣管、布?xì)庋b置以及流量計；
所述進氣泵與所述控制器相連，用于基于所述控制器的指示，按照所述預設曝氣程序向所述反應池內通入空氣；
和/或，所述進氣泵、所述進氣管以及所述布?xì)庋b置依次連通，所述流量計設于所述進氣管上，所述布?xì)庋b置設于所述反應池內。
在一種可選的實施方式中，所述硫離子緩釋系統包括可移動支撐框架、驅動裝置以及至少一個硫離子緩釋懸浮球；其中，
所述驅動裝置與所述控制器相連，用于基于所述控制器的指示，驅動所述可移動支撐框架按照所述預設移動程序在所述反應池內往復移動；
和/或，至少一個所述硫離子緩釋懸浮球呈串狀掛設于所述可移動支撐框架上并伸入所述反應池中；
可選地，所述硫離子緩釋懸浮球在所述反應池中的填充率為40～60％。
在一種可選的實施方式中，所述硫離子緩釋懸浮球包括多孔空心球以及填充在所述多孔空心球內部的緩釋填料；所述緩釋填料包括硫化物、海綿鐵、發泡劑、粘結劑以及pH緩沖劑。
在一種可選的實施方式中，所述多孔空心球的直徑為6～8cm，表面孔徑為5～8mm。
在一種可選的實施方式中，以所述緩釋填料的總重量為基準，所述硫化物的重量百分含量為45～55％，所述海綿鐵的重量百分含量為10～15％，所述發泡劑的重量百分含量為10～15％，所述粘結劑的重量百分含量為12～18％，所述pH緩沖劑的重量百分含量為6～10％。
在一種可選的實施方式中，所述硫化物包括九水硫化鈉、硫化銨、硫化鉀、硫化鈣和硫化鎂中的至少一種；
和/或，所述發泡劑包括碳酸鈣、碳酸鎂和碳酸氫銨中的至少一種；
和/或，所述粘結劑包括海藻酸鈉和/或聚乙烯醇；優選地，所述粘結劑為海藻酸鈉和聚乙烯醇的組合物；
和/或，所述pH緩沖劑包括碳酸鈣和/或碳酸鎂；優選地，所述pH緩沖劑為碳酸鈣和碳酸鎂的組合物。
在一種可選的實施方式中，所述驅動裝置驅動所述可移動支撐框架按照所述預設移動程序在所述反應池內往復移動，包括：
在所述間歇曝氣系統進行所述低頻曝氣的情況下，所述驅動裝置驅動所述可移動支撐框架以5～10m/min的移動速度在所述反應池內往復移動；
在所述間歇曝氣系統停止曝氣的情況下，所述驅動裝置驅動所述可移動支撐框架以10～20m/min的移動速度在所述反應池內往復移動；
在所述間歇曝氣系統進行所述高頻曝氣的情況下，所述驅動裝置驅動所述可移動支撐框架以5～10m/min的移動速度在所述反應池內往復移動。
第二方面，本發明提供了一種利用上述的裝置進行低氨氮廢水短程硝化-厭氧氨氧化處理的方法，所述方法包括如下步驟：
(1)處理前準備：
將低氨氮廢水接入所述反應池中，并接種二沉池剩余污泥；
(2)短程硝化啟動：
利用所述間歇曝氣系統按照所述預設曝氣程序向所述反應池中通入空氣，同時使所述硫離子緩釋系統在所述反應池中往復移動并持續釋放硫離子，直至所述反應池出水中的亞硝酸根離子積累率不低于90％，確定短程硝化啟動成功；
(3)短程硝化-厭氧氨氧化啟動：
在短程硝化運行穩定之后，從所述反應池中排出部分短程硝化污泥，并投加厭氧氨氧化污泥；在所述反應池內的TN去除率達到80％以上的情況下，確定短程硝化-厭氧氨氧化啟動成功；
(4)低氨氮廢水處理：
在短程硝化-厭氧氨氧化運行穩定之后，向所述反應池中接種硫-鐵自養反硝化污泥；在所述反應池內的TN去除率達到85％以上且所述反應池出水中的硫離子檢出率為0的情況下，開始進行低氨氮廢水處理。
在一種可選的實施方式中，在所述處理前準備步驟中，接種所述二沉池剩余污泥后，所述反應池中的活性污泥的濃度為4～5mg/L。
在一種可選的實施方式中，在所述短程硝化-厭氧氨氧化啟動步驟中，排出所述部分短程硝化污泥，使得反應池中活性污泥濃度為2～3mg/L；并投加所述厭氧氨氧化污泥，以使所述短程硝化污泥與所述厭氧氨氧化污泥的濃度比為1:(1～1.25)。
在一種可選的實施方式中，在所述低氨氮廢水處理步驟中，向所述反應池中接種所述硫-鐵自養反硝化污泥，以使所述硫-鐵自養反硝化污泥的重量為所述反應池中污泥總重量的8～12％。
第三方面，本發明提供了上述的裝置在低氨氮廢水短程硝化-厭氧氨氧化處理中的用途。
（發明人：景方圓;陳亞松;李翀;王殿常;曹光榮;萬新宇;柳蒙蒙;呂婉琳）
