公布日：2023.10.27
申請日：2023.07.26
分類號：E02F5/22(2006.01)I;E02D17/18(2006.01)I;E01C19/24(2006.01)I;B08B1/00(2006.01)I;B08B1/02(2006.01)I;E03F3/06(2006.01)I;F16M11/42(2006.01)I
摘要
本發明公開了一種雨污水管分流施工用路面回填恢復裝置及方法，屬于技術領域；該裝置包括機體，機體設置有底板，底板底部活動連接有壓輪，底板的前端連接有推土機構，推土機構包括固定安裝在底板底部的伸縮氣缸，伸縮氣缸的輸出端固定連接有支撐板，支撐板內具有螺桿，螺桿上設置有移動塊，移動塊與推板連接。通過伸縮氣缸的設置，使支撐板帶動推板移動，實現推板將溝槽兩側渣土推至溝槽內，提升了回填的效率；通過推板和路面接觸，可以將壓輪前方的路面推的更加平整，使得壓輪對路面碾壓恢復效果更好；同時通過螺桿的轉動實現推板升降，便于對不同高度的渣土進行推動，且通過將推板上調，可以避免推板和路面過度接觸對壓輪的碾壓造成影響。
權利要求書

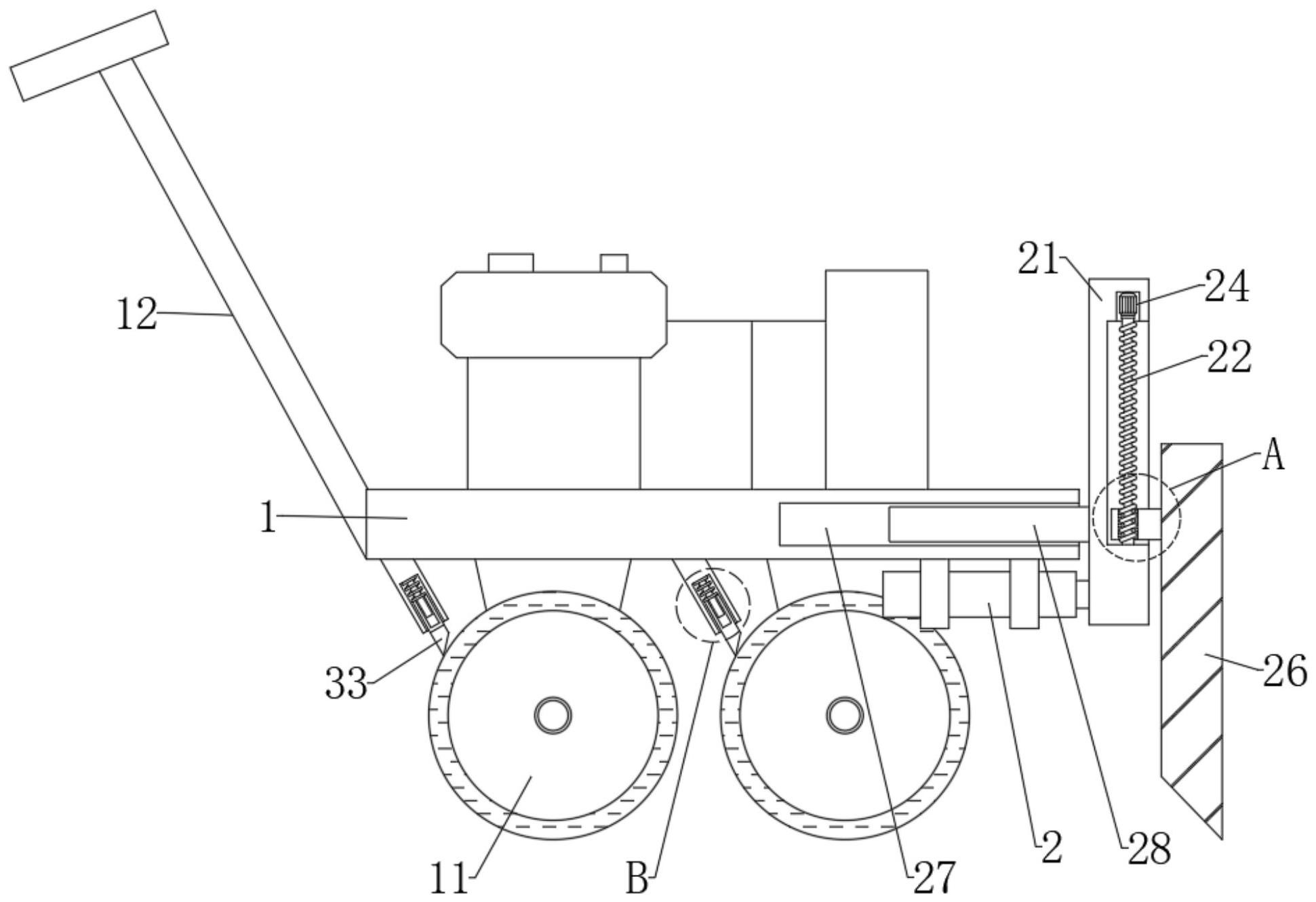

1.一種雨污水管分流施工用路面回填恢復裝置，其特征在于，包括機體，所述機體設置有底板(1)，所述底板(1)底部活動連接有壓輪(11)，所述底板(1)的前端連接有推土機構，所述推土機構包括固定安裝在底板(1)底部的伸縮氣缸(2)，所述伸縮氣缸(2)的輸出端固定連接有支撐板(21)，所述支撐板(21)內具有螺桿(22)，所述螺桿(22)上設置有移動塊(23)，所述移動塊(23)與推板(26)連接。
2.根據權利要求1所述的一種雨污水管分流施工用路面回填恢復裝置，其特征在于，包括位于支撐板(21)內部的電機(24)，所述電機(24)的輸出端和螺桿(22)固定連接。
3.根據權利要求2所述的一種雨污水管分流施工用路面回填恢復裝置，其特征在于，所述支撐板(21)內固定連接有限位桿(25)，所述限位桿(25)和移動塊(23)活動連接。
4.根據權利要求1所述的一種雨污水管分流施工用路面回填恢復裝置，其特征在于，所述底板(1)前端開設有活動槽(27)，所述支撐板(21)固定連接有連接桿(28)，所述連接桿(28)與所述活動槽(27)滑動配合。
5.根據權利要求1所述的一種雨污水管分流施工用路面回填恢復裝置，其特征在于，所述螺桿(22)活動連接在所述支撐板(21)內，所述推板(26)與移動塊(23)固定連接。
6.根據權利要求1所述的一種雨污水管分流施工用路面回填恢復裝置，其特征在于，包括位于所述底板(1)底部的刮土機構，用于對所述壓輪(11)表面的渣土進行刮除。
7.根據權利要求6所述的一種雨污水管分流施工用路面回填恢復裝置，其特征在于，所述刮土機構包括固定板(3)，所述固定板(3)一側固定連接在底板(1)的下表面。
8.根據權利要求7所述的一種雨污水管分流施工用路面回填恢復裝置，其特征在于，所述固定板(3)遠離底板(1)的一側部向內開設有槽體，所述槽體內壁固定連接有若干固定桿(31)，所述固定桿(31)的表面套接有套桿(32)，所述套桿(32)的底端固定連接有刮板(33)，所述刮板(33)與所述壓輪(11)接觸。
9.根據權利要求8所述的一種雨污水管分流施工用路面回填恢復裝置，其特征在于，所述固定桿(31)上套設有彈簧(34)，所述彈簧(34)的一端與固定板(3)內壁連接，所述彈簧(34)的另一端與套桿(32)連接。
10.利用如權利要求1-9任一項所述的雨污水管分流施工用路面回填恢復裝置，對雨污水管分流施工路面進行回填恢復的方法，其特征在于，包括以下步驟：a、啟動電機(24)，電機(24)運轉帶動螺桿(22)轉動，移動塊(23)受到限位桿(25)的限位，在螺桿(22)轉動的過程中進行位置移動，進而實現推板(26)升降；b、啟動伸縮氣缸(2)，支撐板(21)隨伸縮氣缸(2)移動，進而帶動推板(26)水平移動。
發明內容
1.發明要解決的技術問題
本發明的目的在于克服現有技術中雨污水管分流施工后路面回填效果差、恢復效率低的不足，提供了一種雨污水管分流施工用路面回填恢復裝置及方法。
2.技術方案
為達到上述目的，本發明提供的技術方案為：
本發明的一種雨污水管分流施工用路面回填恢復裝置，包括機體，所述機體設置有底板，所述底板底部活動連接有壓輪，所述底板的前端連接有推土機構，所述推土機構包括固定安裝在底板底部的伸縮氣缸，所述伸縮氣缸的輸出端固定連接有支撐板，所述支撐板內具有螺桿，所述螺桿上設置有移動塊，所述移動塊與推板連接。
進一步地，包括位于支撐板內部的電機，所述電機的輸出端和螺桿固定連接。
進一步地，所述支撐板內固定連接有限位桿，所述限位桿和移動塊活動連接。
進一步地，所述底板前端開設有活動槽，所述支撐板固定連接有連接桿，所述連接桿與所述活動槽滑動配合。
進一步地，所述螺桿活動連接在所述支撐板內，所述推板與移動塊固定連接。
進一步地，包括位于所述底板底部的刮土機構，用于對所述壓輪表面的渣土進行刮除。
進一步地，所述刮土機構包括固定板，所述固定板一側固定連接在底板的下表面。
進一步地，所述固定板遠離底板的一側部向內開設有槽體，所述槽體內壁固定連接有若干固定桿，所述固定桿的表面套接有套桿，所述套桿的底端固定連接有刮板，所述刮板與所述壓輪接觸。
進一步地，所述固定桿上套設有彈簧，所述彈簧的一端與固定板內壁連接，所述彈簧的另一端與套桿連接。
本發明還提供一種雨污水管分流施工用路面回填恢復方法，包括以下步驟：
a、啟動電機，電機運轉帶動螺桿轉動，移動塊受到限位桿的限位，在螺桿轉動的過程中進行位置移動，進而實現推板升降；
b、啟動伸縮氣缸，支撐板隨伸縮氣缸移動，進而帶動推板水平移動。
3.有益效果
采用本發明提供的技術方案，與現有技術相比，具有如下有益效果：
(1)本發明通過伸縮氣缸的伸縮作用，使支撐板帶動推板進行水平移動，實現推板將溝槽兩側的渣土推至溝槽內，以提升回填的效率；通過推板和路面接觸，可以實現在壓輪進行碾壓的過程中，推板可以將壓輪前方的路面推的更加平整，使得壓輪可以更好的對路面進行碾壓，恢復效果更好；同時通過螺桿的轉動可以實現推板升降，便于對不同高度的渣土進行推動，且通過將推板上調，可以避免推板和路面過度接觸對壓輪的碾壓造成影響。
(2)本發明通過刮板的設置，刮板和壓輪的表面接觸，對壓輪表面上粘附的渣土等及時進行刮除，避免渣土過多堆積在壓輪上影響對路面恢復的平整度；另外，通過彈簧的設置，可以對套桿施加一定的壓力，使得刮板和壓輪的表面始終保持緊密接觸，確保刮板對壓輪的刮除效果。
（發明人：劉李濤;何兆芳;蘇蓓;陶久敏;陶愛林）
