公布日：2023.12.19

申請日：2023.11.08

分類號：C02F1/72(2023.01)I;C02F1/64(2023.01)I;C02F101/20(2006.01)N

摘要

本發明公開了一種用于處理制備四氧化三錳過程中廢水的裝置，屬于廢水處理技術領域，包括箱體，所述箱體的頂部固定連接有頂蓋，所述箱體的外部頂側固定連接有固定箱，所述固定箱的一側設置有調節組件。本發明中，將外部四氧化三錳廢水通過供給裝置和進水管輸送至固定箱內部開設的圓形腔體內，圓形腔體內部流動的液體會帶動第一斜形葉片、第一轉軸和往復絲杠轉動，使螺紋套帶動連接塊和藥劑裝置進行直線移動，本裝置可將廢水的輸送力轉換為藥劑裝置的移動力，使藥劑裝置均勻的將藥劑噴灑在箱體的內部，以防藥劑堆積在一處，對四氧化三錳廢水與藥劑之間的混合反應效果造成影響，進而提高了裝置內部的反應速率和處理效果。

權利要求書

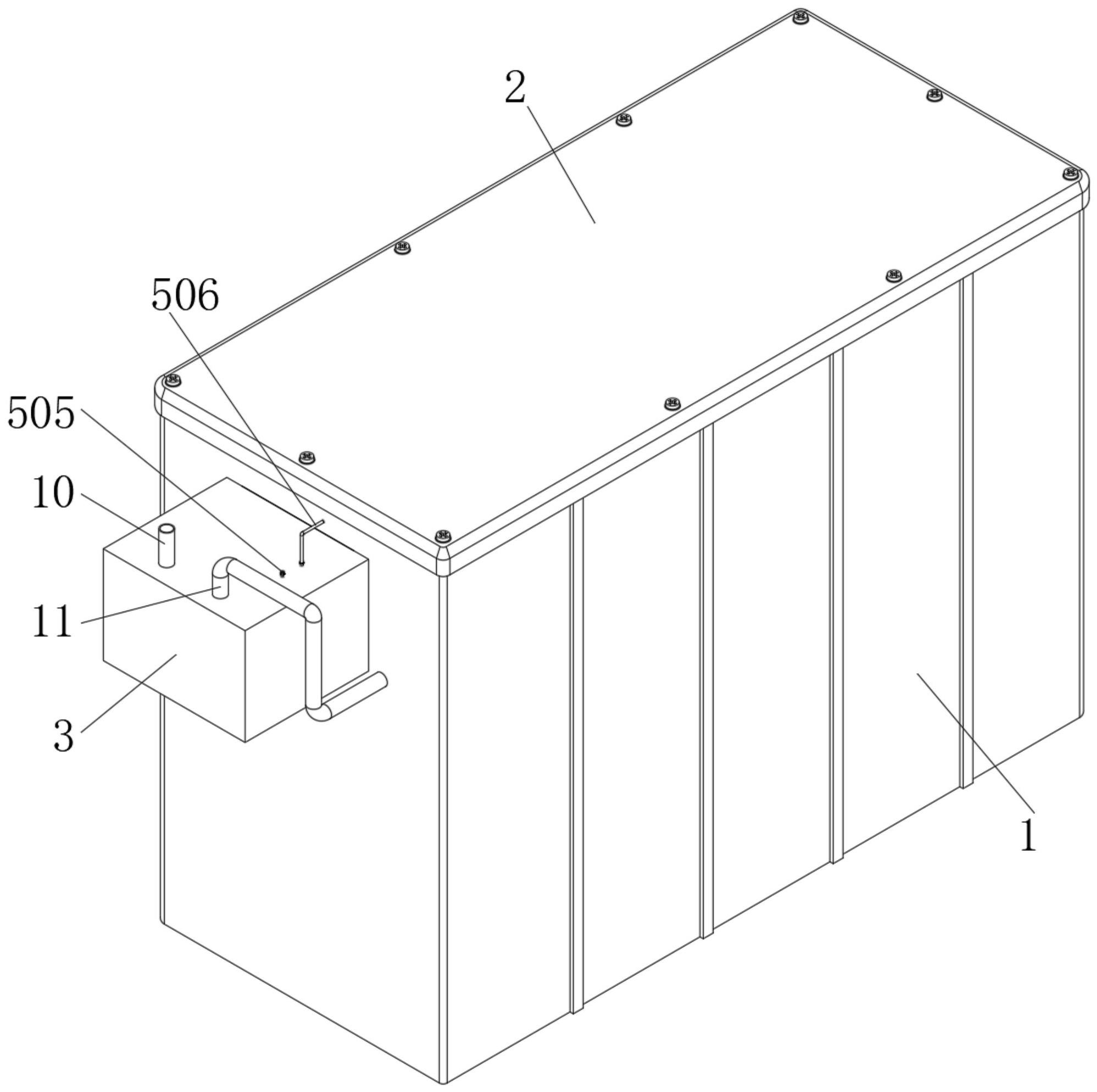

1.一種用于處理制備四氧化三錳過程中廢水的裝置，包括箱體(1)，其特征在于：所述箱體(1)的頂部固定連接有頂蓋(2)，所述箱體(1)的外部頂側固定連接有固定箱(3)，所述固定箱(3)的一側設置有調節組件(4)，所述調節組件(4)位于箱體(1)的內部，所述調節組件(4)的頂部設置有第二矩形框(8)，所述第二矩形框(8)的內部開設有第二通孔(9)，所述調節組件(4)的一側設置有爆氣組件(5)，所述爆氣組件(5)位于固定箱(3)的內部，所述爆氣組件(5)的一側設置有輔助混合組件(6)；所述調節組件(4)包括安裝塊(401)，所述安裝塊(401)固定連接在箱體(1)的內部頂側，所述安裝塊(401)的頂部與第二矩形框(8)的底部固定連接，所述安裝塊(401)的內部開設有第一腔體(402)，所述第一腔體(402)的內部轉動連接有往復絲杠(403)，所述往復絲杠(403)上螺紋連接有螺紋套(404)，所述螺紋套(404)的底部固定連接有連接塊(406)，所述連接塊(406)的底部延伸至安裝塊(401)的外側后固定連接有藥劑裝置(7)，所述連接塊(406)滑動連接在安裝塊(401)的內部，所述往復絲杠(403)的一端固定連接有第一轉軸(407)，所述第一轉軸(407)的另一端延伸至固定箱(3)內部開設的圓形腔體后固定連接有第一斜形葉片(408)。

2.根據權利要求1所述的用于處理制備四氧化三錳過程中廢水的裝置，其特征在于：所述第一斜形葉片(408)的一側設置有進水管(10)，所述第一斜形葉片(408)的另一側設置有出水管(11)，所述進水管(10)和出水管(11)的一端均與圓形腔體相連通，所述出水管(11)的另一端與箱體(1)相連通。

3.根據權利要求1所述的用于處理制備四氧化三錳過程中廢水的裝置，其特征在于：所述螺紋套(404)的內部開設有圓形通孔，圓形通孔的內部滑動連接有連接桿(405)，所述連接桿(405)的一端與安裝塊(401)的內側壁固定連接。

4.根據權利要求1所述的用于處理制備四氧化三錳過程中廢水的裝置，其特征在于：所述爆氣組件(5)包括雙頭凸塊(501)，所述雙頭凸塊(501)設置在固定箱(3)內部開設的第二腔體內，且雙頭凸塊(501)固定連接在第一轉軸(407)的外周側，所述雙頭凸塊(501)的一側設置有滑動板(502)。

5.根據權利要求4所述的用于處理制備四氧化三錳過程中廢水的裝置，其特征在于：所述滑動板(502)滑動連接在固定箱(3)的內部，所述滑動板(502)遠離雙頭凸塊(501)的一側固定連接有氣囊(504)，所述氣囊(504)的另一側與固定箱(3)的內側壁固定連接。

6.根據權利要求5所述的用于處理制備四氧化三錳過程中廢水的裝置，其特征在于：所述氣囊(504)的兩側均設置有彈簧(503)，所述彈簧(503)的兩側分別與滑動板(502)和固定箱(3)的內側壁固定連接，所述氣囊(504)的一側連通有進風管(505)，所述氣囊(504)的另一側連通有出風管(506)。

7.根據權利要求6所述的用于處理制備四氧化三錳過程中廢水的裝置，其特征在于：所述出風管(506)遠離氣囊(504)的一端設置有滑動塊(507)，所述滑動塊(507)的外周側固定連接有第一矩形框(508)，所述第一矩形框(508)和滑動塊(507)均滑動連接在第二通孔(9)的內部。

8.根據權利要求7所述的用于處理制備四氧化三錳過程中廢水的裝置，其特征在于：所述第一矩形框(508)和滑動塊(507)的內部均開設有第三腔體，第三腔體的一側與出風管(506)相連通，第三腔體的內周側連通有多個單向出風口(509)，所述單向出風口(509)位于第一矩形框(508)的內部，所述第一矩形框(508)的外部兩側均固定連接有刮板(510)。

9.根據權利要求1所述的用于處理制備四氧化三錳過程中廢水的裝置，其特征在于：所述輔助混合組件(6)包括多個連接箱(601)，所述連接箱(601)的一側與第一矩形框(508)的內側壁固定連接，所述連接箱(601)的內部開設有第四腔體，第四腔體的一側連通有第一通孔(602)，第四腔體的內部設置有第二斜形葉片(603)，所述第二斜形葉片(603)的內部固定連接有第二轉軸(604)，所述第二轉軸(604)的一端延伸至連接箱(601)的外側后固定連接有混合葉片(605)，所述第二轉軸(604)轉動連接在連接箱(601)的內部。

10.一種根據權利要求1-9任一項所述的用于處理制備四氧化三錳過程中廢水裝置的使用方法，其特征在于，包括以下步驟：S1、將外部四氧化三錳廢水通過供給裝置和進水管(10)輸送至固定箱(3)內部開設的圓形腔體內，然后通過出水管(11)輸送至箱體(1)的內部；S2、圓形腔體內部流動的液體會帶動第一斜形葉片(408)、第一轉軸(407)、往復絲杠(403)轉動，使螺紋套(404)帶動連接塊(406)和藥劑裝置(7)進行直線移動；S3、螺紋套(404)在移動的過程中會帶動滑動塊(507)和第一矩形框(508)在第二通孔(9)的內部進行移動；S4、而第一矩形框(508)會帶動單向出風口(509)和刮板(510)進行移動，通過刮板(510)對箱體(1)內側壁粘附的反應雜質進行在線清潔；S5、同時第一轉軸(407)會帶動雙頭凸塊(501)轉動，將氣囊(504)內部的氣體通過出風管(506)、第三腔體和多個單向出風口(509)噴射到箱體(1)的內部，增加裝置的氧氣爆氣效果；S6、通過第一矩形框(508)帶動連接箱(601)進行移動，使四氧化三錳廢水通過第二通孔(9)進入到第四腔體內，第四腔體內部流動的液體會帶動第二斜形葉片(603)、第二轉軸(604)和混合葉片(605)轉動，再次對四氧化三錳廢水進行輔助混合。

發明內容

本發明的目的在于：為了解決現有的四氧化三錳過程中廢水處理裝置在使用過程中，常通過化學氧化法對其進行處理，使廢水中的錳元素與氧氣反應生成沉淀物，但化學物質直接輸送至裝置的內部會產生堆積現象，導致對裝置廢水凈化處理效率和處理效果造成影響的問題，而提出的一種用于處理制備四氧化三錳過程中廢水的裝置。

為了實現上述目的，本發明采用了如下技術方案：

一種用于處理制備四氧化三錳過程中廢水的裝置，包括箱體，所述箱體的頂部固定連接有頂蓋，所述箱體的外部頂側固定連接有固定箱，所述固定箱的一側設置有調節組件，所述調節組件位于箱體的內部，所述調節組件的頂部設置有第二矩形框，所述第二矩形框的內部開設有第二通孔，所述調節組件的一側設置有爆氣組件，所述爆氣組件位于固定箱的內部，所述爆氣組件的一側設置有輔助混合組件；

所述調節組件包括安裝塊，所述安裝塊固定連接在箱體的內部頂側，所述安裝塊的頂部與第二矩形框的底部固定連接，所述安裝塊的內部開設有第一腔體，所述第一腔體的內部轉動連接有往復絲杠，所述往復絲杠上螺紋連接有螺紋套，所述螺紋套的底部固定連接有連接塊，所述連接塊的底部延伸至安裝塊的外側后固定連接有藥劑裝置，所述連接塊滑動連接在安裝塊的內部，所述往復絲杠的一端固定連接有第一轉軸，所述第一轉軸的另一端延伸至固定箱內部開設的圓形腔體后固定連接有第一斜形葉片。

作為上述技術方案的進一步描述：

所述第一斜形葉片的一側設置有進水管，所述第一斜形葉片的另一側設置有出水管，所述進水管和出水管的一端均與圓形腔體相連通，所述出水管的另一端與箱體相連通。

作為上述技術方案的進一步描述：

所述螺紋套的內部開設有圓形通孔，圓形通孔的內部滑動連接有連接桿，所述連接桿的一端與安裝塊的內側壁固定連接。

作為上述技術方案的進一步描述：

所述爆氣組件包括雙頭凸塊，所述雙頭凸塊設置在固定箱內部開設的第二腔體內，且雙頭凸塊固定連接在第一轉軸的外周側，所述雙頭凸塊的一側設置有滑動板。

作為上述技術方案的進一步描述：

所述滑動板滑動連接在固定箱的內部，所述滑動板遠離雙頭凸塊的一側固定連接有氣囊，所述氣囊的另一側與固定箱的內側壁固定連接。

作為上述技術方案的進一步描述：

所述氣囊的兩側均設置有彈簧，所述彈簧的兩側分別與滑動板和固定箱的內側壁固定連接，所述氣囊的一側連通有進風管，所述氣囊的另一側連通有出風管，所述出風管和進風管上均設置有單向閥。

作為上述技術方案的進一步描述：

所述出風管遠離氣囊的一端設置有滑動塊，所述滑動塊的外周側固定連接有第一矩形框，所述第一矩形框和滑動塊均滑動連接在第二通孔的內部。

作為上述技術方案的進一步描述：

所述第一矩形框和滑動塊的內部均開設有第三腔體，第三腔體的一側與出風管相連通，第三腔體的內周側連通有多個單向出風口，所述單向出風口位于第一矩形框的內部，所述第一矩形框的外部兩側均固定連接有刮板。

作為上述技術方案的進一步描述：

所述輔助混合組件包括多個連接箱，所述連接箱的一側與第一矩形框的內側壁固定連接，所述連接箱的內部開設有第四腔體，第四腔體的一側連通有第一通孔，第四腔體的內部設置有第二斜形葉片，所述第二斜形葉片的內部固定連接有第二轉軸，所述第二轉軸的一端延伸至連接箱的外側后固定連接有混合葉片，所述第二轉軸轉動連接在連接箱的內部。

一種用于處理制備四氧化三錳過程中廢水裝置的使用方法，包括以下步驟：

S1、將外部四氧化三錳廢水通過供給裝置和進水管輸送至固定箱內部開設的圓形腔體內，然后通過出水管輸送至箱體的內部；

S2、圓形腔體內部流動的液體會帶動第一斜形葉片、第一轉軸、往復絲杠轉動，使螺紋套帶動連接塊和藥劑裝置進行直線移動；

S、螺紋套在移動的過程中會帶動滑動塊和第一矩形框在第二通孔的內部進行移動；

S4、而第一矩形框會帶動單向出風口和刮板進行移動，通過刮板對箱體內側壁粘附的反應雜質進行在線清潔；

S5、同時第一轉軸會帶動雙頭凸塊轉動，將氣囊內部的氣體通過出風管、第三腔體和多個單向出風口噴射到箱體的內部，增加裝置的氧氣爆氣效果；

S6、通過第一矩形框帶動連接箱進行移動，使四氧化三錳廢水通過第二通孔進入到第四腔體內，第四腔體內部流動的液體會帶動第二斜形葉片、第二轉軸和混合葉片轉動，再次對四氧化三錳廢水進行輔助混合。

綜上所述，由于采用了上述技術方案，本發明的有益效果是：

1、本發明中，將外部四氧化三錳廢水通過供給裝置和進水管輸送至固定箱內部開設的圓形腔體內，圓形腔體內部流動的液體會帶動第一斜形葉片、第一轉軸和往復絲杠轉動，使螺紋套帶動連接塊和藥劑裝置進行直線移動，本裝置可將廢水的輸送力轉換為藥劑裝置的移動力，使藥劑裝置均勻的將藥劑噴灑在箱體的內部，以防藥劑堆積在一處，對四氧化三錳廢水與藥劑之間的混合反應效果造成影響，進而提高了裝置內部的反應速率和處理效果。

2、本發明中，通過螺紋套帶動滑動塊、第一矩形框、單向出風口和刮板移動，通過刮板對箱體內側壁粘附的反應雜質進行清潔，有效的提高了對猛的回收效果，同時提高了裝置的整體使用美觀效果，同時第一轉軸會帶動雙頭凸塊轉動，將氣囊內部的氣體通過出風管、第三腔體和多個單向出風口噴射到箱體的內部，配合滑動塊、第一矩形框和單向出風口的不斷移動，使氧氣與四氧化三錳廢水進行充分接觸，以防在處理過程中產生死角，有效的提高了裝置的反應效果，同時單向出風口噴射的氣體在炸裂的過程中會使四氧化三錳廢水產生振動，進一步提高了裝置在使用過程中的混合效果和反應效果。

3、本發明中，通過第一矩形框帶動連接箱移動，而連接箱移動的過程中，四氧化三錳廢水會通過第二通孔進入到第四腔體內，并帶動第二斜形葉片、第二轉軸和混合葉片轉動，再次對四氧化三錳廢水進行輔助混合，有效的提高了裝置在使用過程中的處理效果。

（發明人：陳飛宇;劉映;鄭金平;易曉雷;范強）
