公布日：2023.12.15

申請日：2023.02.23

分類號：C02F1/00(2023.01)I;C02F101/36(2006.01)N

摘要

本發明公開了一種含磷酸氯喹廢水的處理裝置，屬于廢水處理設備技術領域，兩個第一連接板之間通過提升桿與上蓋固定連接，兩個第一固定板上設反應筒，上蓋上設攪拌機構，反應筒上兩側分別設密封機構，兩個第一固定板上兩側分別設加熱機構，反應筒上設控制機構，支撐架上活動安裝有廢水筒，反應筒的出口端與廢水筒的入口端相互連通，廢水筒上設復位機構。本發明通過上蓋和反應筒構成封閉空間，控制機構能夠定量加入催化劑，催化劑能夠加快廢水中的磷酸氯喹和處理劑發生反應，加熱板靠近反應筒，加熱板能夠加快處理劑和廢水中的磷酸氯喹反應，攪拌桿攪拌能夠加快處理劑和廢水中的磷酸氯喹反應，從而達到有效降解廢水中的磷酸氯喹的目的。

權利要求書

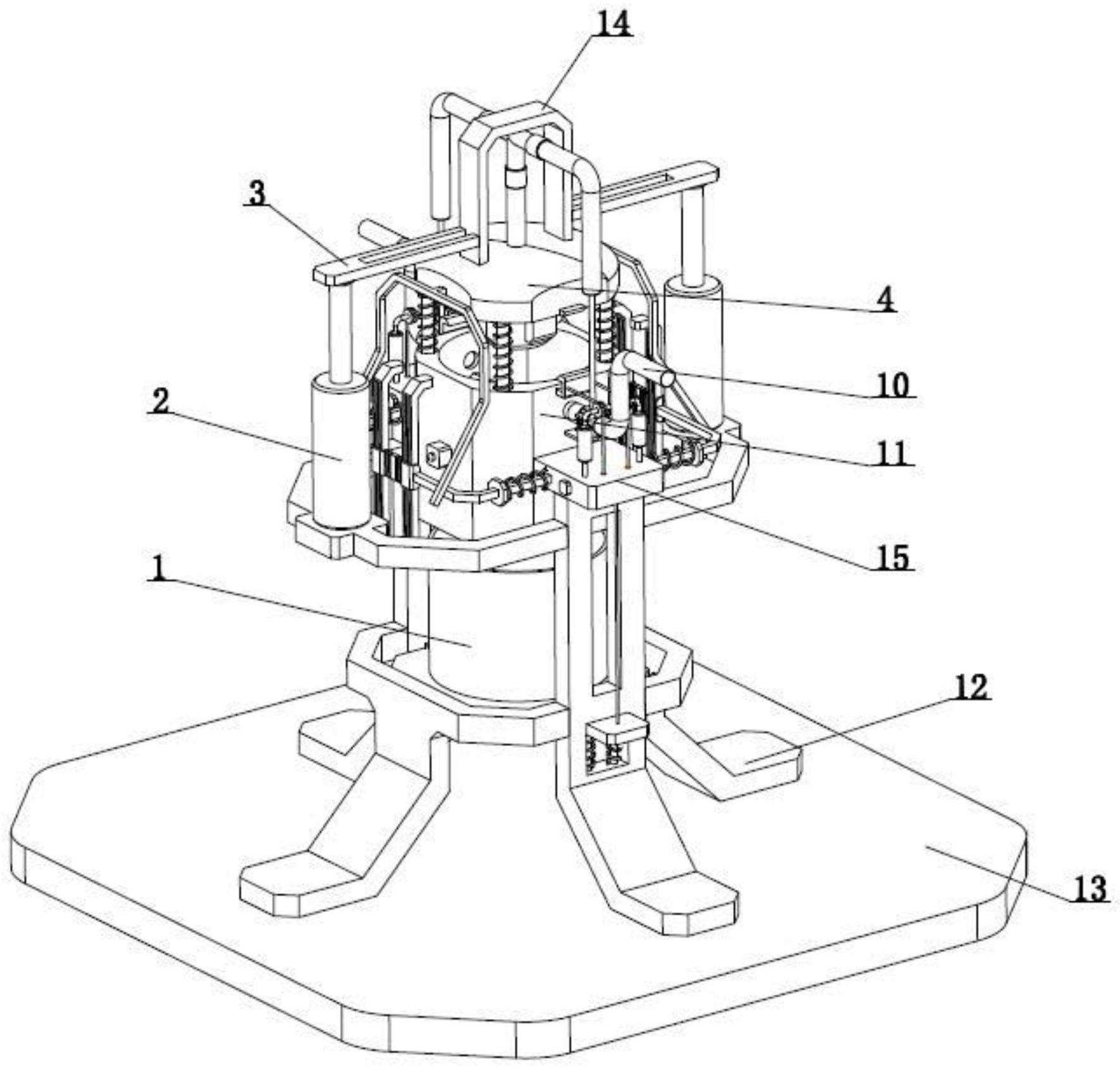

1.一種含磷酸氯喹廢水的處理裝置，其特征在于：在底座(13)上設置有支撐架(12)，支撐架(12)上兩側分別設置有驅動第一連接板(3)沿垂直方向運動的電缸(2)，兩個第一連接板(3)之間通過提升桿(14)與上蓋(4)固定連接，支撐架(12)上的兩個第一固定板(15)上設置有位于上蓋(4)下方的反應筒(11)，上蓋(4)上設置有位于反應筒(11)內的攪拌機構，反應筒(11)上兩側分別設置有使上蓋(4)和反應筒(11)密封的密封機構，兩個第一固定板(15)上兩側分別設置有與上蓋(4)連接的加熱機構，反應筒(11)與軟管(10)的出口端相互連通，軟管(10)的入口端與催化劑罐的出口端相互連通，反應筒(11)上設置有控制催化劑罐中的催化劑流入反應筒(11)的流量的控制機構，支撐架(12)上活動安裝有位于反應筒(11)下方的廢水筒(1)，反應筒(11)的出口端與廢水筒(1)的入口端相互連通，廢水筒(1)上設置有與密封機構連接的復位機構。

2.根據權利要求1所述的含磷酸氯喹廢水的處理裝置，其特征在于：所述的反應筒(11)的頂部圓周方向均勻加工有沉孔(504)，每個沉孔(504)內分別滑動連接有第一連接軸(502)，多個第一連接軸(502)上端設置有上蓋(4)，第一連接軸(502)外圓周設置有第一彈簧(503)，第一彈簧(503)一端與上蓋(4)底部連接、另一端與沉孔(504)的底面連接。

3.根據權利要求1所述的含磷酸氯喹廢水的處理裝置，其特征在于，所述的密封機構為：反應筒(11)上設置有第二固定板(506)，第二固定板(506)內滑動連接有與夾持板(505)固定連接的第二連接軸(507)，夾持板(505)與復位機構連接，第二連接軸(507)外圓周設置有第二彈簧(508)，第二彈簧(508)一端與夾持板(505)連接、另一端與反應筒(11)側壁連接，上蓋(4)上設置有與夾持板(505)卡接的卡塊(501)。

4.根據權利要求3所述的含磷酸氯喹廢水的處理裝置，其特征在于：所述的卡塊(501)上加工有斜面，夾持板(505)上加工有斜面，卡塊(501)的斜面所在的水平面與夾持板(505)的斜面所在的水平面相互平行。

5.根據權利要求3所述的含磷酸氯喹廢水的處理裝置，其特征在于，所述的復位機構為：支撐架(12)上兩側分別設置有第三固定板(601)，第三固定板(601)的滑孔內滑動連接有第一支撐板(602)，第一支撐板(602)上放置有廢水筒(1)，第三固定板(601)的滑孔底面滑動連接有與第一支撐板(602)固定連接的第三連接軸(603)，第三連接軸(603)外圓周設置有第三彈簧(604)，第三彈簧(604)一端與第一支撐板(602)底面連接、另一端與第三固定板(601)的滑孔底面連接；第一支撐板(602)與第一連接繩(605)一端連接，第一連接繩(605)另一端與第二連接板(606)連接，第二連接板(606)的頂面與第一固定板(15)的底面抵觸，第二連接板(606)與第二連接繩(609)一端連接，夾持板(505)上設置有第一支撐桿(607)，第一支撐桿(607)上轉動安裝有傳動輪(608)，第二連接繩(609)另一端通過傳動輪(608)與夾持板(505)連接。

6.根據權利要求1所述的含磷酸氯喹廢水的處理裝置，其特征在于，所述的加熱機構為：兩個第一固定板(15)上一側水平滑動連接有滑桿(705)，上蓋(4)上設置有與滑桿(705)抵觸的抵觸桿(702)，滑桿(705)兩端分別設置有與第一固定板(15)卡接的第二擋板(707)，滑桿(705)兩端分別設置有第四彈簧(703)，第四彈簧(703)一端與第一固定板(15)一側連接、另一端與滑桿(705)上的第一擋板(704)連接，滑桿(705)上設置有加熱板(701)，加熱板(701)上設置有連桿(706)，反應筒(11)上設置有與連桿(706)抵觸的點觸開關(708)，點觸開關(708)與加熱板(701)電連接。

7.根據權利要求6所述的含磷酸氯喹廢水的處理裝置，其特征在于：所述的抵觸桿(702)上設置有與滑桿(705)抵觸的傾斜桿。

8.根據權利要求1所述的含磷酸氯喹廢水的處理裝置，其特征在于，所述的控制機構為：上蓋(4)上設置有與其相互連通的第一管道(901)，第一管道(901)與第二管道(902)相互連通，第二管道(902)內滑動連接有活塞桿(903)，活塞桿(903)一端設置有在第二管道(902)中滑動的活塞(904)，活塞桿(903)另一端與位于軟管(10)上方的上壓板(908)固定連接，反應筒(11)上設置有與下壓板(909)固定連接的第二支撐板(910)，上壓板(908)通過第五連接軸(906)與位于軟管(10)下方的下壓板(909)滑動連接，第五連接軸(906)一端設置有與下壓板(909)底面接觸的第三擋板(905)，第五連接軸(906)外圓周設置有第五彈簧(907)，第五彈簧(907)一端與上壓板(908)底面連接、另一端與下壓板(909)頂面連接。

9.根據權利要求1所述的含磷酸氯喹廢水的處理裝置，其特征在于，所述的攪拌機構為：上蓋(4)下表面設置有第二支撐桿(802)，第二支撐桿(802)上設置有驅動第四連接軸(803)轉動的電機(801)，第四連接軸(803)上外圓周方向均勻設置有位于反應筒(11)中的攪拌桿(804)。

發明內容

本發明所要解決的技術問題在于克服上述現有技術的缺點，提供一種有效降解污染物的含磷酸氯喹廢水的處理裝置。

解決上述技術問題所采用的技術方案是：在底座上設置有支撐架，支撐架上兩側分別設置有驅動第一連接板沿垂直方向運動的電缸，兩個第一連接板之間通過提升桿與上蓋固定連接，支撐架上的兩個第一固定板上設置有位于上蓋下方的反應筒，上蓋上設置有位于反應筒內的攪拌機構，反應筒上兩側分別設置有使上蓋和反應筒密封的密封機構，兩個第一固定板上兩側分別設置有與上蓋連接的加熱機構，反應筒與軟管的出口端相互連通，軟管的入口端與催化劑罐的出口端相互連通，反應筒上設置有控制催化劑罐中的催化劑流入反應筒的流量的控制機構，支撐架上活動安裝有位于反應筒下方的廢水筒，反應筒的出口端與廢水筒的入口端相互連通，廢水筒上設置有與密封機構連接的復位機構。

進一步的，所述的反應筒的頂部圓周方向均勻加工有沉孔，每個沉孔內分別滑動連接有第一連接軸，多個第一連接軸上端設置有上蓋，第一連接軸外圓周設置有第一彈簧，第一彈簧一端與上蓋底部連接、另一端與沉孔的底面連接。

進一步的，所述的密封機構為：反應筒上設置有第二固定板，第二固定板內滑動連接有與夾持板固定連接的第二連接軸，夾持板與復位機構連接，第二連接軸外圓周設置有第二彈簧，第二彈簧一端與夾持板連接、另一端與反應筒側壁連接，上蓋上設置有與夾持板卡接的卡塊。

進一步的，所述的卡塊上加工有斜面，夾持板上加工有斜面，卡塊的斜面所在的水平面與夾持板的斜面所在的水平面相互平行。

進一步的，所述的復位機構為：支撐架上兩側分別設置有第三固定板，第三固定板的滑孔內滑動連接有第一支撐板，第一支撐板上放置有廢水筒，第三固定板的滑孔底面滑動連接有與第一支撐板固定連接的第三連接軸，第三連接軸外圓周設置有第三彈簧，第三彈簧一端與第一支撐板底面連接、另一端與第三固定板的滑孔底面連接；第一支撐板與第一連接繩一端連接，第一連接繩另一端與第二連接板連接，第二連接板的頂面與第一固定板的底面抵觸，第二連接板與第二連接繩一端連接，夾持板上設置有第一支撐桿，第一支撐桿上轉動安裝有傳動輪，第二連接繩另一端通過傳動輪與夾持板連接。

進一步的，所述的加熱機構為：兩個第一固定板上一側水平滑動連接有滑桿，上蓋上設置有與滑桿抵觸的抵觸桿，滑桿兩端分別設置有與第一固定板卡接的第二擋板，滑桿兩端分別設置有第四彈簧，第四彈簧一端與第一固定板一側連接、另一端與滑桿上的第一擋板連接，滑桿上設置有加熱板，加熱板上設置有連桿，反應筒上設置有與連桿抵觸的點觸開關，點觸開關與加熱板電連接。

進一步的，所述的抵觸桿上設置有與滑桿抵觸的傾斜桿。

進一步的，所述的控制機構為：上蓋上設置有與其相互連通的第一管道，第一管道與第二管道相互連通，第二管道內滑動連接有活塞桿，活塞桿一端設置有在第二管道中滑動的活塞，活塞桿另一端與位于軟管上方的上壓板固定連接，反應筒上設置有與下壓板固定連接的第二支撐板，上壓板通過第五連接軸與位于軟管下方的下壓板滑動連接，第五連接軸一端設置有與下壓板底面接觸的第三擋板，第五連接軸外圓周設置有第五彈簧，第五彈簧一端與上壓板底面連接、另一端與下壓板頂面連接。

進一步的，所述的攪拌機構為：上蓋下表面設置有第二支撐桿，第二支撐桿上設置有驅動第四連接軸轉動的電機，第四連接軸上外圓周方向均勻設置有位于反應筒中的攪拌桿。

本發明的有益效果如下：(1)本發明采用了上蓋和反應筒構成封閉空間，控制機構能夠定量加入催化劑，催化劑能夠加快廢水中的磷酸氯喹和處理劑發生反應，加熱板靠近反應筒，加熱板能夠加快處理劑和廢水中的磷酸氯喹反應，攪拌桿攪拌能夠加快處理劑和廢水中的磷酸氯喹反應，從而達到有效降解廢水中的磷酸氯喹的目的。

(2)本發明采用了處理劑和廢水中的磷酸氯喹發生反應會產生大量氣體，當反應筒中產生的氣體足夠帶動活塞在第二管道中滑動，活塞帶動活塞桿運動，上壓板和下壓板擠壓軟管，催化劑罐中的催化劑不再通過軟管流入反應筒中，達到定量加入催化劑的目的。

(3)本發明采用了反應筒中的處理后的廢水流入廢水筒中，廢水筒的廢水帶動第一支撐板向下滑動，第一支撐板通過第一連接繩帶動第二連接板向下運動，第二連接板通過第二連接繩帶動夾持板水平移動，夾持板與卡塊分離，達到上蓋自動復位的目的。

（發明人：韓琦;顧玉蓉;陽立平;李瑋;許德超;成功;余波平;張帆;劉洋;王小江;林武;王偉綿;曾勇輝;謝林伸;戴知廣）
