公布日：2023.01.13
申請日：2022.09.29
分類號：F23G7/00(2006.01)I;F23G5/08(2006.01)I
摘要
本申請涉及一種污泥水煤漿燃燒裝置，該燃燒裝置包括預燃室；第一風箱，所述第一風箱的出口端和所述預燃室的入口端固定連接；第二風箱，所述第二風箱的出口端一部分套進所述第一風箱的內部，并且和所述第一風箱固定連接，所述第二風箱具有前端蓋，所述前端蓋上設置有過孔；以及噴槍，所述噴槍穿過所述第二風箱的前端蓋的過孔，并且所述噴槍的出口端設置在所述預燃室的內部。該裝置用來對污泥水煤漿進行燃燒處理，燃燒效率高，節能減排效果好。
權利要求書
1.一種污泥水煤漿燃燒裝置，其特征在于，包括：預燃室；第一風箱，所述第一風箱的出口端和所述預燃室的入口端固定連接；第二風箱，所述第二風箱的出口端一部分套進所述第一風箱的內部，并且和所述第一風箱固定連接，所述第二風箱具有前端蓋，所述前端蓋設置有過孔；以及噴槍，所述噴槍穿過所述第二風箱的前端蓋的過孔，并且所述噴槍的出口端設置在所述預燃室的內部。
2.根據權利要求1所述的一種污泥水煤漿燃燒裝置，其特征在于，所述裝置包含至少一個噴槍，所述噴槍的前端設置有噴嘴，所述噴嘴可沿噴槍的軸向調節位置。
3.根據權利要求1所述的一種污泥水煤漿燃燒裝置，其特征在于，所述裝置還包括風管，所述風管的出口端設置在所述預燃室的內部；所述風管的出口端安裝有回流帽，并且所述回流帽與所述風管的出口端保留有間隙。
4.根據權利要求1所述的一種污泥水煤漿燃燒裝置，其特征在于，所述第一風箱的出口端與所述預燃室的入口端相固定連接的位置設置有導流板。
5.根據權利要求2所述的一種污泥水煤漿燃燒裝置，其特征在于，所述第二風箱套設于所述風管的外部；在所述第二風箱的內部且沿第二風箱的出口端設置有旋流葉片，所述旋流葉片固定在所述第二風箱的內部側壁，并且所述旋流葉片套設在所述風管的外部。
6.根據權利要求5所述的一種污泥水煤漿燃燒裝置，其特征在于，所述裝置還包括手輪，所述手輪和所述旋流葉片的一端通過螺桿進行連接。
7.根據權利要求1所述的一種污泥水煤漿燃燒裝置，其特征在于，所述裝置還包括第二鼓風機，所述第二鼓風機通過管道和所述第二風箱連通，所述第二鼓風機和所述第二風箱之間的管道上還設置有第二調節閥。
8.根據權利要求1所述的一種污泥水煤漿燃燒裝置，其特征在于，所述裝置還包括第一鼓風機，所述第一鼓風機通過管道和所述第一風箱連通，所述第一鼓風機和所述第一風箱之間的管道上還設置有第一調節閥。
9.根據權利要求1所述的一種污泥水煤漿燃燒裝置，其特征在于，所述裝置還包括儲漿罐所述儲漿罐的出口端通過管道與所述噴槍的入口端連接，所述儲漿罐和所述噴槍之間的管道上還依次設置有螺桿泵和加壓裝置。
發明內容
為了解決現有技術問題中的上述問題，本申請的目的在于提供一種污泥水煤漿燃燒裝置，具體所采取的技術方案如下所述：

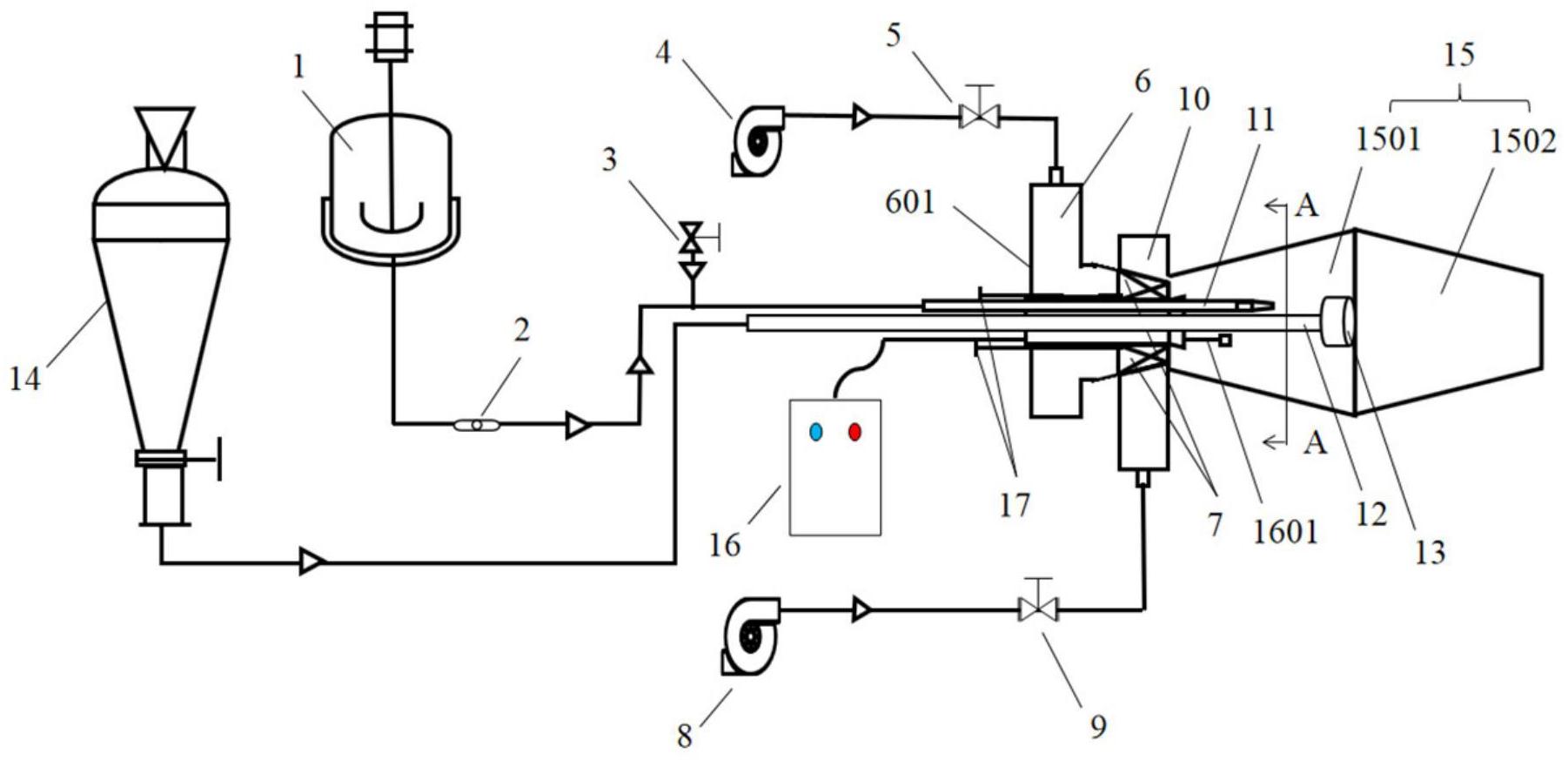

一種污泥水煤漿燃燒裝置，包括：預燃室；第一風箱，所述第一風箱的出口端和所述預燃室的入口端固定連接；第二風箱，所述第二風箱的出口端一部分套進所述第一風箱的內部，并且和所述第一風箱固定連接，所述第二風箱具有前端蓋，所述前端蓋上設置有過孔；以及噴槍，所述噴槍穿過所述第二風箱的前端蓋的過孔，并且所述噴槍的出口端設置在所述預燃室的內部。所述噴槍用來將污泥水煤漿輸送進預燃室。
可選地，所述裝置包含至少一個噴槍，所述噴槍的前端設置有噴嘴，所述噴嘴可沿噴槍的軸向調節位置。從而可防止霧化后的污泥水煤漿粘在預燃室的內壁。
可選地，所述裝置還包括風管，所述風管的出口端設置在所述預燃室的內部；所述風管的出口端安裝有回流帽，并且所述回流帽與所述風管的出口端保留有間隙。所述風管用來輸送煤粉，煤粉經風管流出并且經回流帽的阻擋，可沿環形間隙逆向流出，從而和噴入的污泥水煤漿進行混合。
可選地，所述第一風箱的出口端與所述預燃室的入口端相固定連接的位置設置有導流板。通過導流板的導向作用，使得經由第一風箱進入預燃室的風沿著通過導流板沿著預燃室的內壁噴出，從而可降低預燃室內壁的溫度。
可選地，所述第二風箱套設于所述風管的外部；在所述第二風箱的內部且沿第二風箱的出口端設置有旋流葉片，所述旋流葉片固定在所述第二風箱的內部側壁，并且所述旋流葉片套設在所述風管的外部。通過所述旋流葉片的旋流作用，可使進入第二風箱中的風與預燃室的污泥水煤漿和煤粉進行均勻的混合。
可選地，所述裝置還包括手輪，所述手輪和所述旋流葉片的一端通過螺桿進行連接。通過控制手輪可以調節旋流葉片的位置，從而可以調節旋流葉片吹出風的旋流強度，使得預燃室內部的污泥水煤漿和煤粉的混合物懸浮停留時間延長以便充分穩定的燃燒。
可選地，所述裝置還包括第二鼓風機，所述第二鼓風機通過管道和所述第二風箱連通，所述第二鼓風機和所述第二風箱之間的管道上還設置有第二調節閥。所述第二調節閥可根據實際需求調節所述第二鼓風機提供的風量。
可選地，所述裝置還包括第一鼓風機，所述第一鼓風機通過管道和所述第一風箱連通，所述第一鼓風機和所述第一風箱之間的管道上還設置有第一調節閥。所述第一調節閥可根據實際需求調節所述第一鼓風機提供的風量。
可選地，所述裝置還包括儲漿罐，所述儲漿罐的出口端通過管道與所述噴槍的入口端連接，所述儲漿罐和所述噴槍之間的管道上還依次設置有螺桿泵和加壓裝置。所述螺桿泵用來輸送污泥水煤漿，所述加壓裝置可以使污泥水煤漿霧化。
本申請所述的裝置，通過將霧化之后的污泥水煤漿和煤粉同時輸送進預燃室的內部并且進行混合燃燒，實現了污泥水煤漿的處理；同時采用風冷的方式，相較于傳統的水冷等其他冷卻方式而言，可使整個燃燒器重量大大減輕，并且可對預燃室的內壁進行冷卻保護。該裝置點火容易、升溫快；送風量、煤粉量、污泥水煤漿量均可根據實際需求進行改變，并能調節爐溫和火焰長短，滿足實際需要；該燃燒器內溫度場呈中心高、外沿低的特點，同時燃燒穩定，燃燒效率高，其效率達到95％以上，節能減排效果好。
（發明人：崔豫泓;王學文;莫日根;張朝;孟長芳;張廣琦;王權;段璐;閆波;延建紅;王欣;張靜;魏琰榮;馬慧艷;于世雷）
