公布日：2023.10.27
申請日：2023.07.31
分類號：C02F3/30(2023.01)I;C02F3/28(2023.01)I;C02F3/12(2023.01)I
摘要
本發明公開了一種模塊化污水處理系統，包括生化池，所述生化池兩側分別設有進水口和出水口，且生化池內相互交錯設有多個透水隔板；多個所述隔板將生化池內腔分隔為多個均勻排布的模塊化池體，模塊化池體內均設有活性泥，模塊化池體內腔下部均設有用于調節溶解氧的雙層布氣組件，以使模塊化池體可以轉換為厭氧池、缺氧池及好氧池。本發明設計新穎，結構合理，對于污水內容物含量不穩定的情況具有良好的適應性，通過生化池內缺氧池、好氧池數量的調整，并能快速的完成菌群的轉化，有效的保證了對于不同內容物含量污水的處理能力，提高了生化池的適應性，同時也方便了生化池的設計和建造。
權利要求書

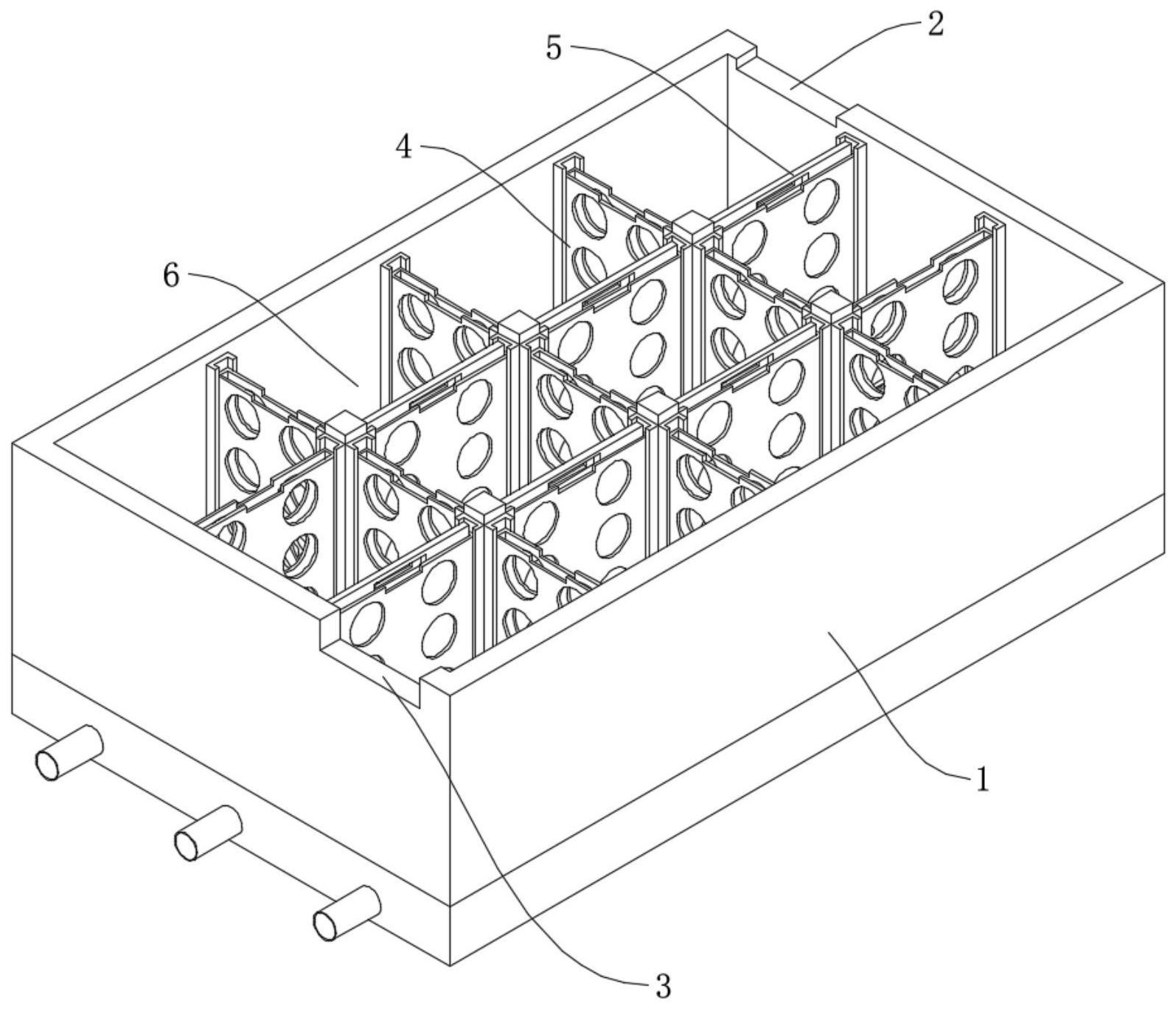

1.一種模塊化污水處理系統，包括生化池(1)，其特征在于，所述生化池(1)兩側分別設有進水口(2)和出水口(3)，且生化池(1)內相互交錯設有多個透水隔板(4)；多個所述隔板(4)將生化池(1)內腔分隔為多個均勻排布的模塊化池體(6)，模塊化池體(6)內均設有活性泥，模塊化池體(6)內腔下部均設有用于調節溶解氧的雙層布氣組件(7)，以使模塊化池體(6)可以轉換為厭氧池、缺氧池及好氧池；所述雙層布氣組件(7)設有孔徑細密的第一曝氣管(71)與大孔徑的第二曝氣管(72)，第一曝氣管(71)和第二曝氣管(72)均連接至供氣設備并各自設有氣閥。
2.根據權利要求1所述的一種模塊化污水處理系統，其特征在于，多個所述透水隔板(4)上均可安裝用于封閉透水隔板(4)的調節板(5)。
3.根據權利要求1所述的一種模塊化污水處理系統，其特征在于，所述模塊化池體(6)的尺寸為每邊大于3m，容積大于27m3。
4.根據權利要求3所述的一種模塊化污水處理系統，其特征在于，所述模塊化池體(6)的尺寸為長6.8m，寬11m，高6m，容積為450m3。
5.根據權利要求4所述的一種模塊化污水處理系統，其特征在于，單個所述模塊化池體(6)的COD處理能力為:五日生化需氧量污泥負荷0.08kgBOD5/kgMLSS,污泥負荷0.05～0.15kgBOD5/kgMLSS.d,污泥濃度2000～4000mg/L，污泥齡10d～18d。
6.根據權利要求1所述的一種模塊化污水處理系統，其特征在于，所述活性泥中含有的菌群種類至少有聚磷菌、反硝化菌、好氧菌、硝化菌。
7.根據權利要求1所述的一種模塊化污水處理系統，其特征在于，多個所述模塊化池體(6)在缺氧池與好氧池之間轉換所需時間為40～80分鐘。
8.根據權利要求1所述的一種模塊化污水處理系統，其特征在于，所述第一曝氣管(71)和第二曝氣管(72)可分層或間隔設置。
9.根據權利要求1所述的一種模塊化污水處理系統，其特征在于，所述第一曝氣管71上氣孔密度5000個/m,產生氣泡直徑1mm±0.1mm，可調節模塊化池體(6)內的溶解氧為2mg/L。
10.根據權利要求1所述的一種模塊化污水處理系統，其特征在于，所述第二曝氣管72的曝氣孔孔徑為3～4mm，間距150mm一個左右分布布置，可調節模塊化池體(6)內的溶解氧為0.5mg/L以下。
發明內容
本發明的目的是為了解決現有技術中存在設計和建造過程相對復雜，固定的池體容積很難保證對不同狀態污水的適應性，處理能力有限，適應性也較差，不能保證污水處理質量的缺點，而提出的一種模塊化污水處理系統。
為了實現上述目的，本發明采用了如下技術方案：
一種模塊化污水處理系統，包括生化池，所述生化池兩側分別設有進水口和出水口，且生化池內相互交錯設有多個透水隔板；
多個所述隔板將生化池內腔分隔為多個均勻排布的模塊化池體，模塊化池體內均設有活性泥，模塊化池體內腔下部均設有用于調節溶解氧的雙層布氣組件，以使模塊化池體可以轉換為厭氧池、缺氧池及好氧池；
所述雙層布氣組件設有孔徑細密的第一曝氣管與大孔徑的第二曝氣管，第一曝氣管和第二曝氣管均連接至供氣設備并各自設有氣閥。
優選的，多個所述透水隔板上均可安裝用于封閉透水隔板的調節板。
優選的，所述模塊化池體的尺寸為每邊大于3m，容積大于27m3。
更優選的，所述模塊化池體的尺寸為長6.8m，寬11m，高6m，容積為450m3。
更優選的，單個所述模塊化池體的COD處理能力為:五日生化需氧量污泥負荷0.08kgBOD5/kgMLSS,污泥負荷0.05～0.15kgBOD5/kgMLSS.d,污泥濃度2000～4000mg/L，污泥齡10d～18d。
優選的，所述活性泥中含有的菌群種類至少有聚磷菌、反硝化菌、好氧菌、硝化菌。
優選的，多個所述模塊化池體在缺氧池與好氧池之間轉換所需時間為40～80分鐘。
優選的，所述第一曝氣管和第二曝氣管可分層或間隔設置。
優選的，所述第一曝氣管上氣孔密度5000個/m,產生氣泡直徑1mm±0.1mm，可調節模塊化池體內的溶解氧為2mg/L。
優選的，所述第二曝氣管的曝氣孔孔徑為3～4mm，間距150mm一個左右分布布置，可調節模塊化池體內的溶解氧為0.2～0.5mg/L。
與現有技術相比，本發明的有益效果是：
1、本發明中，通過多個模塊化池體組合的設計，能方便的根據實際的污水量設計生化池的尺寸，也能方便的調整生化池的形狀，有效的方便了生化池的建造設計；
2、本發明中，通過模塊化池體和池體內雙層布氣組件的曝氣控制，能方便高效的對模塊化池體內的溶解氧進行單獨調節，以根據需要將模塊化池體調整為需要的池體，滿足不同內容物含量污水的處理效果，保證對不同污水的處理能力；
3、本發明中，通過模塊化池體的設計，能根據污水的內容物含量在一個小時左右根據污水的內容物將模塊化池體轉化為需要的池體數量，并完成菌群的轉化，有效的提高了污水處理的適應性；
4、本發明中，通過對單個模塊化池體污水處理能力的量化，能在污水狀態發生變化時通過估算及時對生化池進行調整，保證生化池對污水處理的適應性。
本發明設計新穎，結構合理，對于污水內容物含量不穩定的情況具有良好的適應性，通過生化池內缺氧池、好氧池數量的調整，并能快速的完成菌群的轉化，有效的保證了對于不同內容物含量污水的處理能力，提高了生化池的適應性，同時也方便了生化池的設計和建造。
（發明人：賈俊;查宏偉;石臺;王惠萍;雷燕;韓宜霖）
