公布日：2023.10.27
申請日：2023.08.07
分類號：C02F1/24(2023.01)I;C02F1/40(2023.01)I
摘要

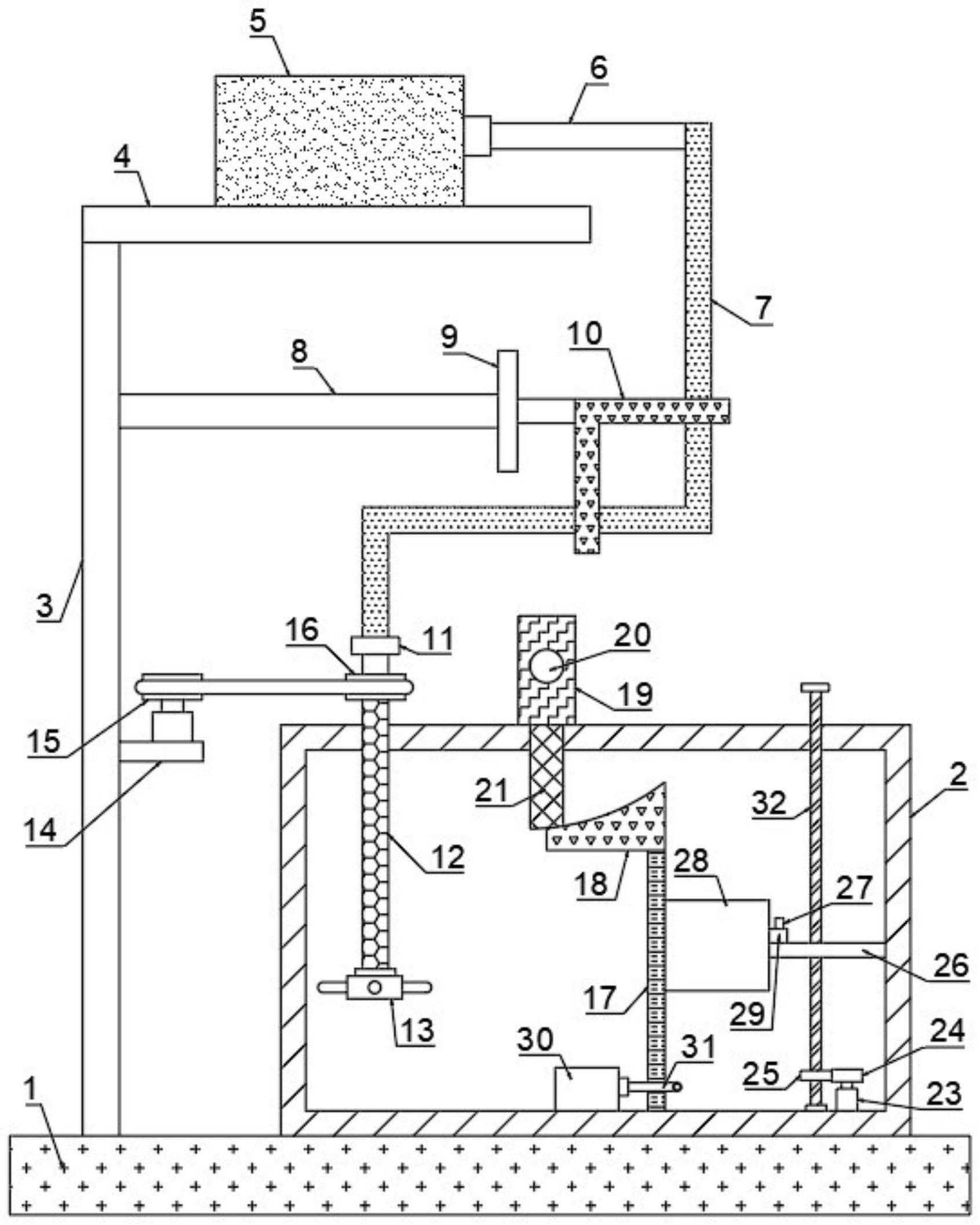

本發明公開了一種高能效氣浮污水處理系統，包括地面，所述地面上設置有池體，所述地面上固定安裝有立板，所述立板的頂端固定連接有安裝板，所述安裝板的上側壁固定安裝有溶氣罐，所述溶氣罐的輸出端固定連接有導管一，所述導管一的右端固定連接有導管二，所述導管二的下端固定嵌設有軸承。本發明通過溶氣釋放器轉動，使溶氣釋放器釋放的溶氣水能夠與污水快速的混合接觸，從而加快與污水反應的速率，提高污水處理效果，以及清理機構和收集機構的配合使用，刮板將池體內污水表面上形成的浮渣沿著導向板，刮送到隔板右側的收集盒內，收集盒向上移動，使收集盒移動至池體的上方，從而方便工作人員對收集盒內的浮渣進行清理。
權利要求書
1.一種高能效氣浮污水處理系統，包括地面(1)，其特征在于，所述地面(1)上設置有池體(2)，所述地面(1)上固定安裝有立板(3)，所述立板(3)的頂端固定連接有安裝板(4)，所述安裝板(4)的上側壁固定安裝有溶氣罐(5)，所述溶氣罐(5)的輸出端固定連接有導管一(6)，所述導管一(6)的右端固定連接有導管二(7)，所述導管二(7)的下端固定嵌設有軸承(11)，所述軸承(11)的內圈固定連接有延伸至池體(2)內部的導管三(12)，所述導管三(12)的下端安裝有溶氣釋放器(13)，所述立板(3)的右側壁設置有驅動機構，所述池體(2)的內底壁固定連接有隔板(17)，所述隔板(17)的上頂壁固定連接有導向板(18)，所述池體(2)的上側壁設置有清理機構，所述池體(2)的內底壁設置有位于隔板(17)右側的收集機構，所述池體(2)的內底壁固定連接有位于隔板(17)左側的泵體(30)，所述泵體(30)的輸出端固定連接有延伸至池體(2)外部的排水管(31)。
2.根據權利要求1所述的一種高能效氣浮污水處理系統，其特征在于，所述驅動機構包括固定連接在立板(3)右側壁上的橫板(14)，所述橫板(14)的上側壁固定連接有電機三，所述電機三的驅動端固定連接有皮帶輪一(15)，所述導管三(12)的外壁固定套設有皮帶輪二(16)，所述皮帶輪一(15)和皮帶輪二(16)的外壁共同套設有皮帶。
3.根據權利要求1所述的一種高能效氣浮污水處理系統，其特征在于，所述清理機構包括對稱固定連接在池體(2)上側壁的豎板(19)，兩個所述豎板(19)相對的一側共同轉動連接有轉軸(20)，位于后側的所述豎板(19)的后側壁固定連接有電機一(22)，所述電機一(22)的驅動端與轉軸(20)的后端固定連接，所述轉軸(20)的外壁固定套設有與導向板(18)相匹配的刮板(21)。
4.根據權利要求1所述的一種高能效氣浮污水處理系統，其特征在于，所述收集機構包括轉動連接在池體(2)內底壁上的絲桿(32)，所述池體(2)的內底壁固定連接有電機二(23)，所述電機二(23)的驅動端固定連接有齒輪一(24)，所述絲桿(32)的外壁固定套設有與齒輪一(24)相嚙合的齒輪二(25)，所述絲桿(32)的外壁螺紋連接有與池體(2)右側內壁滑動連接的升降板(26)，所述升降板(26)的左端上側壁固定連接有卡柱(27)，所述隔板(17)的右側壁滑動設置有收集盒(28)，所述收集盒(28)的右側外壁固定連接有與卡柱(27)相匹配的矩形框(29)。
5.根據權利要求1所述的一種高能效氣浮污水處理系統，其特征在于，所述立板(3)的右側壁固定連接有連接桿(8)，所述連接桿(8)的右端固定連接有固定板(9)，所述固定板(9)的右側壁固定連接有罩設在導管二(7)外壁上的L型板(10)。
6.根據權利要求4所述的一種高能效氣浮污水處理系統，其特征在于，所述池體(2)的右側內壁開設有與升降板(26)相匹配的導向槽，所述絲桿(32)的頂端固定連接有限位板。
7.根據權利要求3所述的一種高能效氣浮污水處理系統，其特征在于，所述轉軸(20)的外壁固定連接有折疊刮板(33)，且轉軸(20)的兩側分別固定連接有弧板(34)，兩個所述弧板(34)關于折疊刮板(33)對稱設置，兩個所述弧板(34)、折疊刮板(33)與導向板(18)相匹配，所述弧板(34)的底端固定連接有多個貯料筒(35)，多個所述貯料筒(35)筒壁上開設有孔徑大小不一的柵網孔，所述弧板(34)遠離轉軸(20)的一端固定連接有連桿(36)，所述連桿(36)上轉動連接有安裝架(37)，所述安裝架(37)的中間固定連接有連板(38)，所述連板(38)的底端設置有毛刷(39)，所述安裝架(37)的底部連接有滾輪(40)。
發明內容
本發明的目的是為了解決背景技術中的問題，而提出的一種高能效氣浮污水處理系統。
為了實現上述目的，本發明采用了如下技術方案：
一種高能效氣浮污水處理系統，包括地面，所述地面上設置有池體，所述地面上固定安裝有立板，所述立板的頂端固定連接有安裝板，所述安裝板的上側壁固定安裝有溶氣罐，所述溶氣罐的輸出端固定連接有導管一，所述導管一的右端固定連接有導管二，所述導管二的下端固定嵌設有軸承，所述軸承的內圈固定連接有延伸至池體內部的導管三，所述導管三的下端安裝有溶氣釋放器，所述立板的右側壁設置有驅動機構，所述池體的內底壁固定連接有隔板，所述隔板的上頂壁固定連接有導向板，所述池體的上側壁設置有清理機構，所述池體的內底壁設置有位于隔板右側的收集機構，所述池體的內底壁固定連接有位于隔板左側的泵體，所述泵體的輸出端固定連接有延伸至池體外部的排水管。
優選地，所述驅動機構包括固定連接在立板右側壁上的橫板，所述橫板的上側壁固定連接有電機三，所述電機三的驅動端固定連接有皮帶輪一，所述導管三的外壁固定套設有皮帶輪二，所述皮帶輪一和皮帶輪二的外壁共同套設有皮帶。
優選地，所述清理機構包括對稱固定連接在池體上側壁的豎板，兩個所述豎板相對的一側共同轉動連接有轉軸，位于后側的所述豎板的后側壁固定連接有電機一，所述電機一的驅動端與轉軸的后端固定連接，所述轉軸的外壁固定套設有與導向板相匹配的刮板。
優選地，所述收集機構包括轉動連接在池體內底壁上的絲桿，所述池體的內底壁固定連接有電機二，所述電機二的驅動端固定連接有齒輪一，所述絲桿的外壁固定套設有與齒輪一相嚙合的齒輪二，所述絲桿的外壁螺紋連接有與池體右側內壁滑動連接的升降板，所述升降板的左端上側壁固定連接有卡柱，所述隔板的右側壁滑動設置有收集盒，所述收集盒的右側外壁固定連接有與卡柱相匹配的矩形框。
優選地，所述立板的右側壁固定連接有連接桿，所述連接桿的右端固定連接有固定板，所述固定板的右側壁固定連接有罩設在導管二外壁上的L型板。
優選地，所述池體的右側內壁開設有與升降板相匹配的導向槽，所述絲桿的頂端固定連接有限位板。
優選地，轉軸的外壁固定套設有折疊刮板，且轉軸的兩側分別固定連接有弧板，兩個弧板關于折疊刮板對稱設置，兩個弧板、折疊刮板與導向板相匹配，弧板的底端固定連接有多個貯料筒，多個貯料筒筒壁上開設有孔徑大小不一的柵網孔，弧板遠離轉軸的一端固定連接有連桿，連桿上轉動連接有安裝架，安裝架的中間固定連接有連板，連板的底端設置有毛刷，安裝架的底部連接有滾輪。
與現有的技術相比，本一種高能效氣浮污水處理系統的優點在于：
1、設置溶氣罐、溶氣釋放器和驅動機構，啟動溶氣罐和電機三，將污水排放帶池體內，池體內的污水與溶氣釋放器釋放后的溶氣水充分接觸混合，使得水中懸浮物或者油類充分吸收粘附微小氣泡，水中懸浮物或者油類在氣泡浮力的作用下，浮出水面形成浮渣層，電機三帶動皮帶輪一轉動，進而帶動皮帶輪二、導管三和溶氣釋放器轉動，使溶氣釋放器釋放的溶氣水能夠與污水快速的混合接觸，從而加快與污水反應的速率，提高污水處理效果，最后池體內凈化后的水，將通過泵體排出到池體的外部；
2、設置隔板、導向板、清理機構和收集機構，啟動電機一，電機一的驅動端帶動轉軸和刮板逆時針轉動，使刮板將池體內污水表面上形成的浮渣沿著導向板，刮送到隔板右側的收集盒內，接著啟動電機二，電機二的驅動端帶動齒輪一順時針轉動，從而帶動與之相嚙合的齒輪二和絲桿逆時針轉動，使絲桿帶動升降板和收集盒向上移動，使收集盒移動至池體的上方，從而方便工作人員對收集盒內的浮渣進行清理；
綜上所述，本發明通過溶氣釋放器轉動，使溶氣釋放器釋放的溶氣水能夠與污水快速的混合接觸，從而加快與污水反應的速率，提高污水處理效果，以及清理機構和收集機構的配合使用，刮板將池體內污水表面上形成的浮渣沿著導向板刮送到隔板右側的收集盒內，收集盒向上移動，使收集盒移動至池體的上方，從而方便工作人員對收集盒內的浮渣進行清理。
（發明人：張凱;高磊;王沙沙;韓冬冬）
