活性污泥法高效處理廢水系統

發布時間:2024-7-30 10:32:34  中國污水處理工程網

公布日:2023.12.15

申請日:2023.11.15

分類號:C02F3/12(2023.01)I;C02F7/00(2006.01)I;C02F101/30(2006.01)N

摘要

本發明涉及廢水處理領域,尤其涉及一種活性污泥法高效處理廢水的裝置及處理方法,包括池體;內圈筒,內圈筒同心設置在所述池體內部,內圈筒底部不與池體接觸,內圈筒上部環形分布若干溢流口;攪拌組件置于所述內圈筒內,攪拌組件連接有電機,電機驅動攪拌組件旋轉,曝氣組件設置在池體底部,曝氣組件表面設置若干氣嘴組件,曝氣組件連接所述電機,電機驅動曝氣組件旋轉,本發明在電機驅動軸管調動導氣組件旋轉過程中,通過動斜齒與定斜齒連續擠壓接觸,使第一氣腔內交替吸氣、排氣,通過氣嘴組件向混合液噴入小氣泡,由于板體在池體底部旋轉,使氣嘴組件噴出的小氣泡均勻混合至混合液內,加快微生物氧化分解有機物的效率。


權利要求書

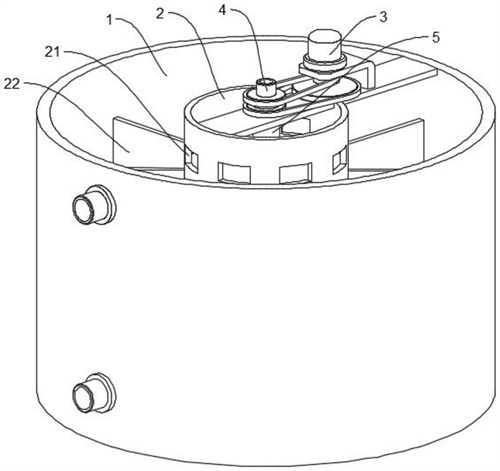

1.一種活性污泥法高效處理廢水的裝置,其特征在于,包括:池體(1);內圈筒(2),內圈筒(2)同心設置在所述池體(1)內部,內圈筒(2)底部不與池體(1)接觸,內圈筒(2)上部環形分布若干溢流口(21);攪拌組件,攪拌組件置于所述內圈筒(2)內,攪拌組件連接有電機(3),電機(3)驅動攪拌組件旋轉,使池體(1)與內圈筒(2)之間的液體由內圈筒(2)底部向上傳導,經過溢流口(21)液體循環進入池體(1)與內圈筒(2)之間;曝氣組件,曝氣組件設置在池體(1)底部,曝氣組件表面設置若干氣嘴組件(7),曝氣組件連接所述電機(3),電機(3)驅動曝氣組件旋轉。

2.根據權利要求1所述的活性污泥法高效處理廢水的裝置,其特征在于,所述曝氣組件包括軸管(4),軸管(4)頂部延伸至池體(1)上方,所述電機(3)通過皮帶傳動連接軸管(4),軸管(4)的底部固定連接有芯殼(41),圍繞芯殼(41)均勻固定連通若干導氣組件(6),所述氣嘴組件(7)設置在導氣組件(6)上表面,導氣組件(6)的端部設置有動斜齒(8),動斜齒(8)通過導向桿(82)滑動插接導氣組件(6),動斜齒(8)通過彈簧彈性連接導氣組件(6),動斜齒(8)與導氣組件(6)之間通過波紋管(81)密封連接,所述池體(1)內壁底部均勻固定若干定斜齒(11),定斜齒(11)與動斜齒(8)傾斜方向相反,定斜齒(11)對位擠壓動斜齒(8)。

3.根據權利要求2所述的活性污泥法高效處理廢水的裝置,其特征在于,所述導氣組件(6)包括板體(61),板體(61)固定連接所述芯殼(41),板體(61)內部開設第一氣腔(62),第一氣腔(62)通過第一單向閥(64)貫通芯殼(41),板體(61)上部開設第二氣腔(63),第二氣腔(63)通過第二單向閥(65)貫通第一氣腔(62),所述氣嘴組件(7)連通所述第二氣腔(63)

4.根據權利要求3所述的活性污泥法高效處理廢水的裝置,其特征在于,所述氣嘴組件(7)包括錐形殼(71),錐形殼(71)連通所述第二氣腔(63),錐形殼(71)頂部開設通孔(76),錐形殼(71)外部套設橡皮層(73),橡皮層(73)由下往上逐漸縮小延伸至通孔(76)位置,錐形殼(71)外壁開設圈槽(72),橡皮層(73)的底部、頂部分別固定有第一橡皮圈(74)、第二橡皮圈(75),第一橡皮圈(74)卡入圈槽(72)內,第二橡皮圈(75)收縮至通孔(76)部位。

5.根據權利要求2所述的活性污泥法高效處理廢水的裝置,其特征在于,所述攪拌組件包括軸筒(5),軸筒(5)轉動設置在所述軸管(4)外壁,電機(3)通過皮帶傳動連接所述軸筒(5),軸筒(5)外壁位于內圈筒(2)內固定安裝攪拌葉片(51)

6.根據權利要求1所述的活性污泥法高效處理廢水的裝置,其特征在于,所述池體(1)與內圈筒(2)之間連接若干隔板(22),所述溢流口(21)一一對位隔板(22)之間的間隙。

7.一種基于權利要求1-6任一項所述裝置的活性污泥法處理廢水的處理方法,其特征在于,具體步驟如下:A、將活性泥、廢水置于池體(1)內,混合液體高于溢流口(21)、低于池體(1);B、通過電機(3)驅動攪拌組件旋轉,攪拌組件由內圈筒(2)底部向上傳導混合液,混合液由溢流口(21)導入池體(1)、內圈筒(2)之間,池體(1)、內圈筒(2)之間的混合液由上往下重新傳導至內圈筒(2)底部,使混合液循環傳導完成混合;C、電機(3)同步驅動曝氣組件在池體(1)底部旋轉,曝氣組件向上噴出氣體與混合液混合。

發明內容

本發明的目的是解決現有技術存在的以下問題:空氣的進給量和進給均勻性直接影響微生物氧化分解有機物的效率,傳統曝氣氧氣供給采用曝氣機將空氣打入混合液中,空氣在混合液中所形成氣泡的分布受供氣管道的鋪設分布影響,氣泡均勻性有待提高。

為解決現有技術存在的問題,本發明提供一種活性污泥法高效處理廢水的裝置,包括池體;

內圈筒,內圈筒同心設置在所述池體內部,內圈筒底部不與池體接觸,內圈筒上部環形分布若干溢流口;

攪拌組件,攪拌組件置于所述內圈筒內,攪拌組件連接有電機,電機驅動攪拌組件旋轉,使池體與內圈筒之間的液體由內圈筒底部向上傳導,經過溢流口液體循環進入池體與內圈筒之間;

曝氣組件,曝氣組件設置在池體底部,曝氣組件表面設置若干氣嘴組件,曝氣組件連接所述電機,電機驅動曝氣組件旋轉。

優選的,所述曝氣組件包括軸管,軸管頂部延伸至池體上方,所述電機通過皮帶傳動連接軸管,軸管的底部固定連接有芯殼,圍繞芯殼均勻固定連通若干導氣組件,所述氣嘴組件設置在導氣組件上表面,導氣組件的端部設置有動斜齒,動斜齒通過導向桿滑動插接導氣組件,動斜齒通過彈簧彈性連接導氣組件,動斜齒與導氣組件之間通過波紋管密封連接,所述池體內壁底部均勻固定若干定斜齒,定斜齒與動斜齒傾斜方向相反,定斜齒對位擠壓動斜齒。

優選的,所述導氣組件包括板體,板體固定連接所述芯殼,板體內部開設第一氣腔,第一氣腔通過第一單向閥貫通芯殼,板體上部開設第二氣腔,第二氣腔通過第二單向閥貫通第一氣腔,所述氣嘴組件連通所述第二氣腔。

優選的,所述氣嘴組件包括錐形殼,錐形殼連通所述第二氣腔,錐形殼頂部開設通孔,錐形殼外部套設橡皮層,橡皮層由下往上逐漸縮小延伸至通孔位置,錐形殼外壁開設圈槽,橡皮層的底部、頂部分別固定有第一橡皮圈、第二橡皮圈,第一橡皮圈卡入圈槽內,第二橡皮圈收縮至通孔部位。

優選的,所述攪拌組件包括軸筒,軸筒轉動設置在所述軸管外壁,電機通過皮帶傳動連接所述軸筒,軸筒外壁位于內圈筒內固定安裝攪拌葉片。

優選的,所述池體與內圈筒之間連接若干隔板,所述溢流口一一對位隔板之間的間隙。

一種基于所述裝置的活性污泥法處理廢水的處理方法,具體步驟如下:

A、將活性泥、廢水置于池體內,混合液體高于溢流口、低于池體;

B、通過電機驅動攪拌組件旋轉,攪拌組件由內圈筒底部向上傳導混合液,混合液由溢流口導入池體、內圈筒之間,池體、內圈筒之間的混合液由上往下重新傳導至內圈筒底部,使混合液循環傳導完成混合;

C、電機同步驅動曝氣組件在池體底部旋轉,曝氣組件向上噴出氣體與混合液混合。

與相關技術相比較,本發明提供的活性污泥法高效處理廢水的裝置及處理方法具有如下有益效果:

1、本發明在電機驅動軸管調動導氣組件旋轉過程中,通過動斜齒與定斜齒連續擠壓接觸,使第一氣腔內交替吸氣、排氣,通過氣嘴組件向混合液噴入小氣泡,由于板體在池體底部旋轉,使氣嘴組件噴出的小氣泡均勻混合至混合液內,加快微生物氧化分解有機物的效率;

2、本發明通過攪拌葉片將混合液由向往上在內圈筒內傳導,混合液由溢流口導入池體、內圈筒之間的間隙,再由內圈筒底部循環向上傳導,實現全面化均勻導動混合;

3、本發明在錐形殼外部包覆橡皮層,橡皮層頂部的第二橡皮圈對位通孔,使出氣部位的口徑可彈性變形,提高氣體噴出行測好難過氣泡的精細度,同時避免混合液反向進入錐形殼內。

(發明人:仲海玲;高勇;何健;楊春燕;高博
