公布日：2023.01.13
申請日：2022.10.31
分類號：B01D21/04(2006.01)I;B01D21/24(2006.01)I
摘要
本發明公開了一種單向布水式二沉池結構，其特征在于，包括二沉池體和刮泥機，刮泥機設于二沉池體中，刮泥機具有污泥刮板，污泥刮板包括刮板本體、浮動板、柔性連接布、第一導向側板和第二導向側板，第一導向側板和第二導向側板分別設于刮板本體的兩側，第一導向側板上設有第一導向開孔，第二導向側板上設有第二導向開孔，第一導向孔和第二導向孔由上至下逐漸遠離刮板本體，浮動板上設有通水口和通氣口，浮動板的兩側分別設有第一導向凸起和第二導向凸起，第一導向凸起與第一導向開孔相配合，第二導向凸起與第二導向開孔相配合。與現有技術相比，本發明能夠有效降低刮泥板動作時造成污泥的泛起量。
權利要求書
1.一種單向布水式二沉池結構，其特征在于，包括二沉池體和刮泥機，所述刮泥機設于所述二沉池體中，所述刮泥機具有污泥刮板，所述污泥刮板包括刮板本體、浮動板、柔性連接布、第一導向側板和第二導向側板，所述第一導向側板和所述第二導向側板分別設于所述刮板本體的兩側，所述第一導向側板上設有第一導向開孔，所述第二導向側板上設有第二導向開孔，所述第一導向孔和所述第二導向孔由上至下逐漸遠離所述刮板本體，所述浮動板上設有通水口和通氣口，所述浮動板的兩側分別設有第一導向凸起和第二導向凸起，所述第一導向凸起與所述第一導向開孔相配合，所述第二導向凸起與所述第二導向開孔相配合，所述柔性連接布的一側邊緣連接所述刮板的下邊沿，另一端連接所述浮動板的邊沿。
2.根據權利要求1所述一種單向布水式二沉池結構，其特征在于，所述柔性連接布采用透水材料制成。
3.根據權利要求1所述一種單向布水式二沉池結構，其特征在于，所述污泥刮板還包括測量板，所述測量板水平設置，所述測量板的上表面設有連接桿，所述連接桿的上端連接所述浮動板的下表面。
4.根據權利要求3所述一種單向布水式二沉池結構，其特征在于，所述測量板的遠離所述刮板本體的一側向下傾斜。
5.根據權利要求1至4中任一項所述一種單向布水式二沉池結構，其特征在于，還包括排渣閘、卸渣插板閘、浮渣斗、浮渣排放管和浮渣收集井，所述二沉池體中設有沉淀區、單向進水渠和出水渠，所述出水渠環繞所述沉淀區，所述單向進水渠環繞所述出水渠，所述進水渠上設有進水口，所述浮渣斗設于所述沉淀區，所述浮渣收集井設于所述二沉池體的外部，所述浮渣排放管連接所述浮渣斗和所述浮渣收集井，所述排渣閘設于所述浮渣收集井中，用于啟閉所述浮渣排放管，所述卸渣插板閘設于所述單向進水渠中，且對應所述浮渣收集井的位置設置。
6.根據權利要求5所述一種單向布水式二沉池結構，其特征在于，所述排渣閘和所述卸渣插板閘均對應設有手動啟閉機。
7.根據權利要求5所述一種單向布水式二沉池結構，其特征在于，所述卸渣插板閘與浮渣斗的連線和所述浮渣斗與所述浮渣收集井的連線之間的夾角不大于30度。
發明內容
本發明的目的是提供一種單向布水式二沉池結構，其能夠有效降低刮泥板動作時造成污泥的泛起量。
本發明的上述技術目的是通過以下技術方案得以實現的：

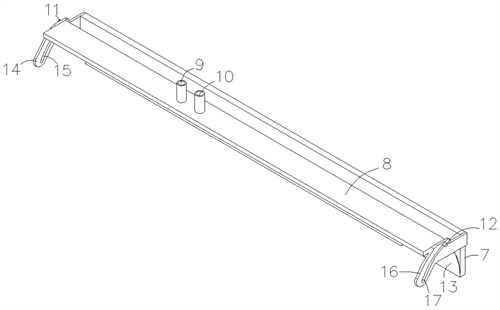

一種單向布水式二沉池結構，包括二沉池體和刮泥機，所述刮泥機設于所述二沉池體中，所述刮泥機具有污泥刮板，所述污泥刮板包括刮板本體、浮動板、柔性連接布、第一導向側板和第二導向側板，所述第一導向側板和所述第二導向側板分別設于所述刮板本體的兩側，所述第一導向側板上設有第一導向開孔，所述第二導向側板上設有第二導向開孔，所述第一導向孔和所述第二導向孔由上至下逐漸遠離所述刮板本體，所述浮動板上設有通水口和通氣口，所述浮動板的兩側分別設有第一導向凸起和第二導向凸起，所述第一導向凸起與所述第一導向開孔相配合，所述第二導向凸起與所述第二導向開孔相配合，所述柔性連接布的一側邊緣連接所述刮板的下邊沿，另一端連接所述浮動板的邊沿。
在一個優選實施例中，所述柔性連接布采用透水材料制成。
在一個優選實施例中，所述污泥刮板還包括測量板，所述測量板水平設置，所述測量板的上表面設有連接桿，所述連接桿的上端連接所述浮動板的下表面。
在一個優選實施例中，所述測量板的遠離所述刮板本體的一側向下傾斜。
在一個優選實施例中，還包括排渣閘、卸渣插板閘、浮渣斗、浮渣排放管和浮渣收集井，所述二沉池體中設有沉淀區、單向進水渠和出水渠，所述出水渠環繞所述沉淀區，所述單向進水渠環繞所述出水渠，所述進水渠上設有進水口，所述浮渣斗設于所述沉淀區，所述浮渣收集井設于所述二沉池體的外部，所述浮渣排放管連接所述浮渣斗和所述浮渣收集井，所述排渣閘設于所述浮渣收集井中，用于啟閉所述浮渣排放管，所述卸渣插板閘設于所述單向進水渠中，且對應所述浮渣收集井的位置設置。
在一個優選實施例中，所述排渣閘和所述卸渣插板閘均對應設有手動啟閉機。
在一個優選實施例中，所述卸渣插板閘與浮渣斗的連線和所述浮渣斗與所述浮渣收集井的連線之間的夾角不大于30度。
與現有技術相比，本發明提供一種單向布水式二沉池結構，其在不進行污泥去除工作時，浮動板中充入空氣，浮動板浮起，由于第一導向開孔和第二導向開孔的設置，浮動板浮起時，距離刮板本體較近，能夠避免污泥落至浮動板和柔性連接布上，從而使得污泥能夠順利地落至池底；在進行污泥去除工作時，向浮動板中注入水，使得浮動板下沉，由于第一導向開孔和第二導向開孔的導向作用，當浮動板下沉?xí)r，遠離刮板本體，從而拉動柔性連接布展開，覆蓋污泥層，在污泥刮板進行刮泥動作時，由于固定板和柔性連接布的遮蓋，能夠有效避免污泥泛起。
（發明人：余倍;何翔;朱葉波;李卓;楊振興;陳磊）
