公布日：2023.12.15
申請日：2023.08.15
分類號：C02F3/34(2023.01)I;C02F7/00(2006.01)I
摘要

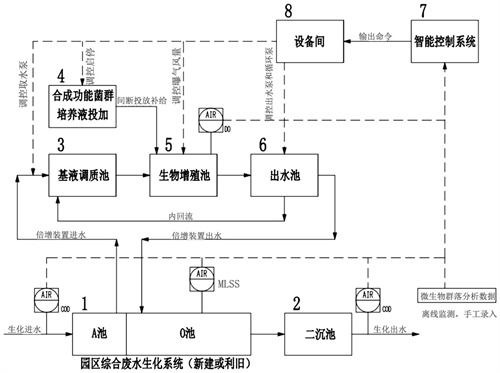

本發明公開了基于微生物在線增殖的廢水生化處理裝置及方法，該裝置包括AO池，所述AO池出口端通過管道連接有二沉池，所述AO池的A池出口端連接有基液調質池，所述基液調質池的出口端連接有生物增殖池，所述生物增殖池的出口端連接有出水池，所述出水池的出口端與所述AO池的O池進水端連通，所述出水池的出口端還通過管道與基液調質池的入口端連接，所述生物增殖池連接有菌群投加裝置，還包括用于安裝設備的設備間和用于控制設備的智能控制系統。本發明篩選并構建高效抗逆-降解功能菌群，并采用功能菌群在線增殖裝置，持續維持功能菌群在生化系統土著菌群中的濃度與活性，穩定提高生化單元處理效能。
權利要求書
1.基于微生物在線增殖的廢水生化處理裝置，其特征在于，包括AO池(1)，所述AO池(1)出口端通過管道連接有二沉池(2)，所述AO池(1)的A池出口端連接有基液調質池(3)，所述基液調質池(3)的出口端連接有生物增殖池(5)，所述生物增殖池(5)的出口端連接有出水池(6)，所述出水池(6)的出口端與所述AO池(1)的O池進水端連通，所述出水池(6)的出口端還通過管道與基液調質池(3)的入口端連接，所述生物增殖池(5)連接有菌群投加裝置(4)，還包括用于安裝設備的設備間(8)和用于控制設備的智能控制系統(7)。
2.根據權利要求1所述的基于微生物在線增殖的廢水生化處理裝置，其特征在于，所述基液調質池(3)連接有進水口(33)和出水管閥(35)，所述基液調質池(3)內設置有用于微生物補充碳源的網格裝置(36)，所述網格裝置(36)兩側滑動連接有滑動軌道(32)，所述滑動軌道(32)與基液調質池固定連接，且所述網格裝置(36)上端設置有吊栓(31)，通過起重機(39)將網格裝置(36)吊離/放入基液調質池(3)，所述基液調質池(3)上端還設置有蓋板(38)。
3.根據權利要求2所述的基于微生物在線增殖的廢水生化處理裝置，其特征在于，所述基液調質池(3)連接有布水管(34)，所述布水管(34)上端開有若干通孔，所述布水管(34)位于所述網格裝置(36)下方。
4.根據權利要求2所述的基于微生物在線增殖的廢水生化處理裝置，其特征在于，所述滑動軌道(32)一側設置有出水堰板(37)，所述出水堰板(37)的高度低于所述滑動軌道(32)，且所述滑動軌道(32)上開有若干通孔，所述出水堰板(37)與所述基液調質池(3)圍成導流腔，所述出水管閥(35)與所述導流腔連通。
5.根據權利要求1所述的基于微生物在線增殖的廢水生化處理裝置，其特征在于，所述生物增殖池(5)包括殼體(51)，所述殼體(51)內部依次水平分隔有導流區(53)、曝氣區(57)和回流區(59)，所述導流區(53)連接有進水管(52)，所述曝氣區(57)設置有曝氣盤(56)和彈性填料(55)，所述彈性填料(55)位于所述曝氣盤(56)上方，所述回流區(59)與所述曝氣區(57)下端連通處還設置有斜回流斜板(58)，所述回流區(59)還連接于出水管(511)；所述殼體(51)一側連通有通氣管(510)；所述殼體(51)頂部設置有欄桿(513)。
6.根據權利要求5所述的基于微生物在線增殖的廢水生化處理裝置，其特征在于，所述導流區(53)和所述曝氣區(57)之間設置有導流墻(54)，所述導流墻(54)下端開口以使所述導流區(53)和所述曝氣區(57)連通。
7.根據權利要求5所述的基于微生物在線增殖的廢水生化處理裝置，其特征在于，所述曝氣區(57)和所述回流區(59)之間設置有出水堰板(512)，所述出水堰板(512)上下兩端均開口，以使所述曝氣區(57)和所述回流區(59)連通并形成回流通道，所述回流斜板(58)設置在所述出水堰板(512)下端開口處。
8.如權利要求1-7任一項所述的基于微生物在線增殖的廢水生化處理裝置的處理方法，其特征在于，方法步驟如下：S1：對廢水進行宏基因組測序，確定廢水中的微生物菌群；S2：以AO池的A池出水為菌群馴化和固化的培養基液，輸送至基液調質池進行調質；S3：將調質后的基液由基液調質池輸送至物增殖池，同時將微生物菌群投加至物增殖池進行微生物菌群的馴化和固化，通過微生物菌群對廢水進行生化處理；S4：生化處理后的廢水經出水池輸送至AO池的O池，然后再輸送至二沉池，經二沉池處理后的廢水即可進入下一工序。
9.根據權利要求8所述的基于微生物在線增殖的廢水生化處理裝置的處理方法，其特征在于，S2中基液調制用的固體調理劑由聚3-羥基戊酸酯、富馬酸和蘋果酸按質量比4-8:1-3:1的比例混合。
發明內容
基于背景技術存在的技術問題，本發明提出了基于微生物在線增殖的廢水生化處理裝置及方法，篩選并構建高效抗逆-降解功能菌群，并采用功能菌群在線增殖裝置，持續維持功能菌群在生化系統土著菌群中的濃度與活性，穩定提高生化單元處理效能。
本發明提出的基于微生物在線增殖的廢水生化處理裝置，包括AO池，所述AO池出口端通過管道連接有二沉池，所述AO池的A池出口端連接有基液調質池，所述基液調質池的出口端連接有生物增殖池，所述生物增殖池的出口端連接有出水池，所述出水池的出口端與所述AO池的O池進水端連通，所述出水池的出口端還通過管道與基液調質池的入口端連接，所述生物增殖池連接有菌群投加裝置，還包括用于安裝設備的設備間和用于控制設備的智能控制系統。
優選地，所述基液調質池連接有進水口和出水管閥，所述基液調質池內設置有用于微生物補充碳源的網格裝置，所述網格裝置兩側滑動連接有滑動軌道，所述滑動軌道與基液調質池固定連接，且所述網格裝置上端設置有吊栓，通過起重機將網格裝置吊離/放入基液調質池，所述基液調質池上端還設置有蓋板。
優選地，所述基液調質池連接有布水管，所述布水管上端開有若干通孔，所述布水管位于所述網格裝置下方。
優選地，所述滑動軌道一側設置有出水堰板，所述出水堰板的高度低于所述滑動軌道，且所述滑動軌道上開有若干通孔，所述出水堰板與所述基液調質池圍成導流腔，所述出水管閥與所述導流腔連通。
優選地，所述生物增殖池包括殼體，所述殼體內部依次水平分隔有導流區、曝氣區和回流區，所述導流區連接有進水管，所述曝氣區設置有曝氣盤和彈性填料，所述彈性填料位于所述曝氣盤上方，所述回流區與所述曝氣區下端連通處還設置有斜回流斜板，所述回流區還連接于出水管；所述殼體一側連通有通氣管；所述殼體頂部設置有欄桿。
優選地，所述導流區和所述曝氣區之間設置有導流墻，所述導流墻下端開口以使所述導流區和所述曝氣區連通。
優選地，所述曝氣區和所述回流區之間設置有出水堰板，所述出水堰板上下兩端均開口，以使所述曝氣區和所述回流區連通并形成回流通道，所述回流斜板設置在所述出水堰板下端開口處。
本發明提出的上述基于微生物在線增殖的廢水生化處理裝置的處理方法，方法步驟如下：
S1：對廢水進行宏基因組測序，確定廢水中的微生物菌群；
S2：以AO池的A池出水為菌群馴化和固化的培養基液，輸送至基液調質池進行調質；
S3：將調質后的基液由基液調質池輸送至物增殖池，同時將微生物菌群投加至物增殖池進行微生物菌群的馴化和固化，通過微生物菌群對廢水進行生化處理；
S4：生化處理后的廢水經出水池輸送至AO池的O池，然后再輸送至二沉池，經二沉池處理后的廢水即可進入下一工序。
優選地，S2中基液調制用的固體調理劑由聚3-羥基戊酸酯、富馬酸和蘋果酸按質量比4-8:1-3:1的比例混合。
本發明的有益技術效果：
(1)本發明的廢水處理方法適合用于解決已建或新建的化工園區綜合廢水處理項目中生化系統污泥濃度低、降解效果差的行業難題。基于對化工園區綜合廢水生化池中合成微生物生態的研發，構建化工園區綜合廢水有機污染物高效-降解合成功能菌群并引入到化工園區綜合廢水生物單元A/O工藝好氧段對其生物體系進行重新設計，達到有機污染物的高效生物去除。
(2)本發明的網格裝置與基液調質池中的滑動軌道滑動連接，通過起重機即可將裝置從基液調質池脫離，方便網格裝置中固體碳源的填充；通過在滑動軌道一側設置出水堰板，出水堰板的高度低于滑動軌道，且滑動軌道上開有通孔，基液調質池內的廢水通過高出出水堰板的通孔流入導流腔，避免固體顆粒進入導流腔而導致管道堵塞的問題；進水口連接有布水管，布水管上端開有若干通孔，布水管位于網格裝置的下方，提高了固體碳源的溶解效率。
(3)本發明通過在曝氣區設置曝氣盤，并在回流區底部設置斜板，在曝氣盤與斜板的協同作用下，使裝置中的菌液呈現均勻混合，最大程度避免了團聚物或污泥的形成和沉降，出水管連接污水生化單元，實現連續供給功能菌群至生化單元，從而有效提高污水污染物(COD和總氮、硝態氮和氨氮等)去除的能效。
（發明人：汪炎;宋立巖;梅紅;王云琦;倪仁杰）
